Bản vẽ kỹ thuật là gì? Công cụ không thể thiếu trong ngành kỹ thuật, xây dựng

Khi bắt đầu theo học các ngành như cơ khí, kiến trúc hay điện - điện tử, rất nhiều sinh viên cảm thấy bối rối trước những tờ giấy chi chít đường nét, ký hiệu và số đo. Đó chính là bản vẽ kỹ thuật. Hiểu rõ bản vẽ kỹ thuật là gì sẽ giúp bạn đọc được "ngôn ngữ" của máy móc, công trình và cả những ý tưởng chưa thành hình.

Bản vẽ kỹ thuật là gì?

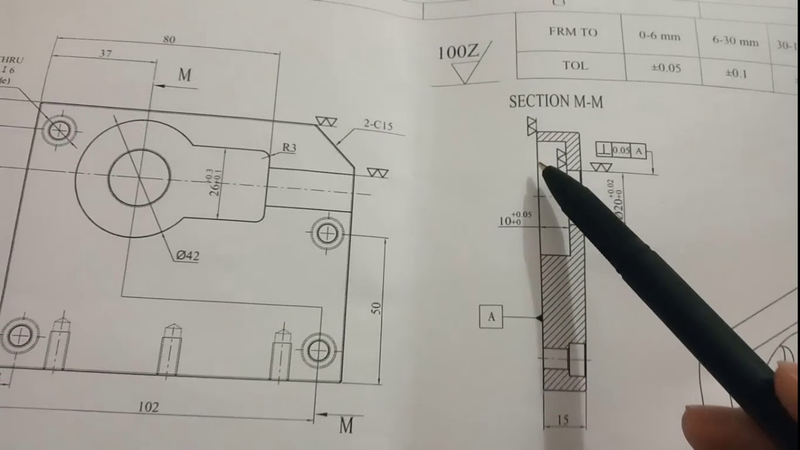

Bản vẽ kỹ thuật là gì? Bản vẽ kỹ thuật là một loại tài liệu chuyên môn thể hiện thông tin kỹ thuật của sản phẩm, chi tiết máy, công trình hoặc hệ thống dưới dạng hình vẽ, ký hiệu và số liệu, tuân theo các tiêu chuẩn kỹ thuật quốc gia hoặc quốc tế. Nội dung bản vẽ thường bao gồm hình dáng, kích thước, vật liệu, cấu tạo, dung sai và mối liên hệ giữa các bộ phận cấu thành.

Bản vẽ kỹ thuật có thể được trình bày ở dạng hai chiều (2D) hoặc ba chiều (3D), giúp chuyển hóa ý tưởng thiết kế thành hình ảnh trực quan, dễ hiểu để phục vụ quá trình chế tạo, thi công và kiểm tra. Ngoài ra, bản vẽ kỹ thuật còn được xem là một loại tài sản trí tuệ, có thể đăng ký bản quyền hoặc sử dụng như tài liệu pháp lý trong các quy trình sản xuất và xây dựng.

Bản vẽ kỹ thuật dùng để làm gì?

Tùy vào lĩnh vực ứng dụng và giai đoạn sản xuất, bản vẽ kỹ thuật không chỉ là phương tiện truyền đạt ý tưởng mà còn là công cụ hỗ trợ đắc lực trong toàn bộ quy trình thiết kế, chế tạo, thi công và kiểm tra.

• Truyền đạt ý tưởng thiết kế: Bản vẽ là công cụ trực quan giúp kỹ sư, kiến trúc sư và nhà thiết kế truyền đạt ý tưởng kỹ thuật đến các bộ phận như sản xuất, lắp ráp, kiểm tra và vận hành. Nhờ đó, mọi người cùng hiểu và thực hiện đúng theo thiết kế gốc.
• Hướng dẫn chế tạo và thi công: Người thợ, kỹ thuật viên hoặc nhà thầu có thể dựa vào bản vẽ để chế tạo chi tiết máy, lắp ráp sản phẩm hoặc xây dựng công trình chính xác theo yêu cầu kỹ thuật.
• Kiểm tra và nghiệm thu: Bản vẽ là cơ sở để đối chiếu, kiểm tra chất lượng sản phẩm, phát hiện sai lệch hoặc lỗi kỹ thuật. Đồng thời, bản vẽ này là tài liệu quan trọng để nghiệm thu công trình khi hoàn thành.
• Hướng dẫn sử dụng và bảo trì: Trong quá trình vận hành, bản vẽ kỹ thuật hỗ trợ người dùng hoặc bộ phận kỹ thuật trong việc sử dụng, sửa chữa và bảo trì thiết bị, giúp đảm bảo tuổi thọ và hiệu suất làm việc.
• Tài liệu pháp lý: Bản vẽ kỹ thuật còn đóng vai trò là chứng cứ pháp lý trong các hoạt động giám định, thẩm định, đấu thầu hoặc giải quyết tranh chấp liên quan đến thiết kế, thi công và sử dụng công trình hoặc sản phẩm kỹ thuật.

Phân loại bản vẽ kỹ thuật

Bản vẽ kỹ thuật có thể được phân loại theo nhiều tiêu chí khác nhau, tùy vào mục đích sử dụng, lĩnh vực ứng dụng, hình thức thể hiện và mức độ chi tiết. Dưới đây là các cách phân loại bản vẽ kỹ thuật phổ biến nhất hiện nay:

Phân loại theo lĩnh vực ứng dụng

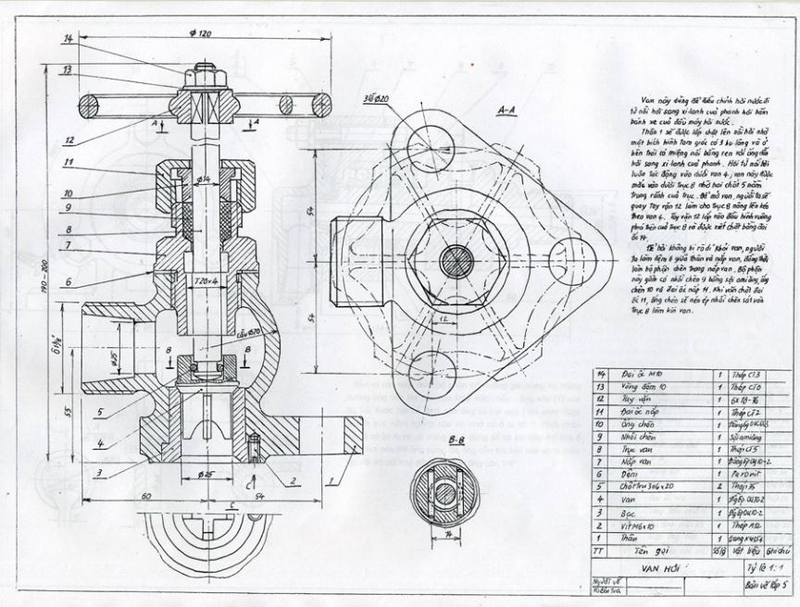

• Bản vẽ cơ khí: Áp dụng trong thiết kế, chế tạo và lắp ráp các thiết bị cơ khí. Bản vẽ cơ khí bao gồm bản vẽ chi tiết máy, bản vẽ lắp ráp, bản vẽ tháo rời, sơ đồ nguyên lý vận hành...

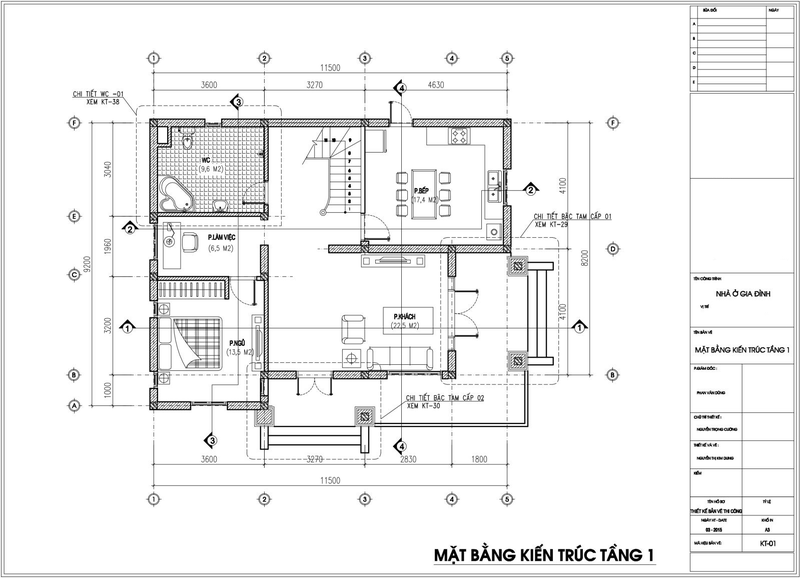

• Bản vẽ xây dựng: Dùng để thiết kế và thi công các công trình kiến trúc. Bản vẽ xây dựng bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, hệ thống điện nước, nội thất, cảnh quan…
• Bản vẽ điện: Mô tả hệ thống điện, mạch điện và thiết bị điều khiển trong công trình hoặc máy móc.
• Bản vẽ sản xuất - công nghệ: Biểu diễn các dây chuyền, thiết bị và quy trình sản xuất trong các nhà máy, xí nghiệp.
• Bản vẽ chuyên ngành khác: Tùy vào ngành nghề cụ thể như hàng không, đóng tàu, cơ điện tử… sẽ có bản vẽ chuyên biệt tương ứng.

Phân loại theo hình thức hình học

• Bản vẽ 2D (hai chiều): Là dạng bản vẽ truyền thống, thể hiện hình chiếu và mặt cắt của đối tượng trên mặt phẳng. Loại bản vẽ này phổ biến trong sản xuất, xây dựng và thiết kế chi tiết.
• Bản vẽ 3D (ba chiều): Trình bày vật thể dưới dạng không gian ba chiều, giúp trực quan hóa hình dạng và cấu trúc. Được sử dụng nhiều trong thiết kế CAD, trình bày ý tưởng, mô phỏng hoặc đào tạo kỹ thuật.

Phân loại theo chức năng sử dụng

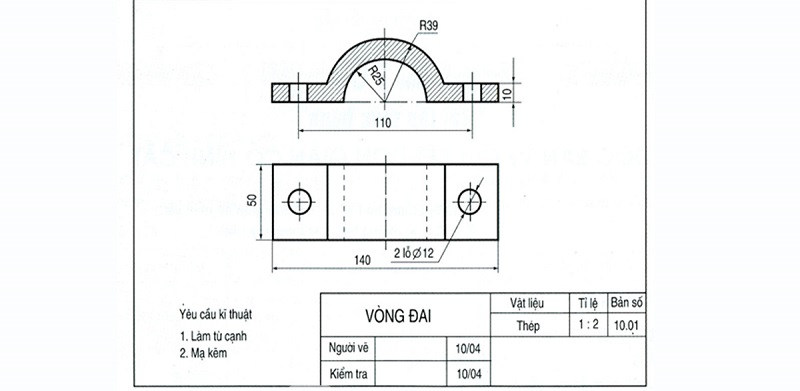

• Bản vẽ chi tiết: Trình bày thông tin đầy đủ về hình dáng, kích thước, vật liệu và yêu cầu kỹ thuật của một chi tiết riêng biệt. Dùng để chế tạo và kiểm tra.

• Bản vẽ lắp ráp: Thể hiện cách lắp ghép các chi tiết thành sản phẩm hoàn chỉnh bao gồm vị trí lắp, phương pháp liên kết và dung sai lắp ráp.
• Bản vẽ tháo rời (exploded drawing): Mô tả các chi tiết được tách rời khỏi cụm lắp, giúp hình dung rõ ràng cấu tạo và trình tự lắp ráp hoặc sửa chữa.
• Bản vẽ sơ đồ (schema): Dùng ký hiệu và quy ước để mô tả nguyên lý làm việc hoặc cấu trúc hệ thống như sơ đồ mạch điện, sơ đồ thủy lực, sơ đồ khí nén…

Phân loại theo mức độ chi tiết

• Bản vẽ tổng thể: Trình bày toàn bộ sản phẩm hoặc công trình ở dạng tổng quan, giúp nắm được cấu trúc chung và mối liên hệ giữa các bộ phận.
• Bản vẽ chi tiết: Tập trung vào từng phần nhỏ trong tổng thể, cung cấp thông tin đầy đủ để gia công, lắp ráp hoặc kiểm tra từng chi tiết riêng lẻ.

Xem thêm: Bản vẽ shop drawing là gì? Vai trò, quy trình và ứng dụng trong thi công xây dựng

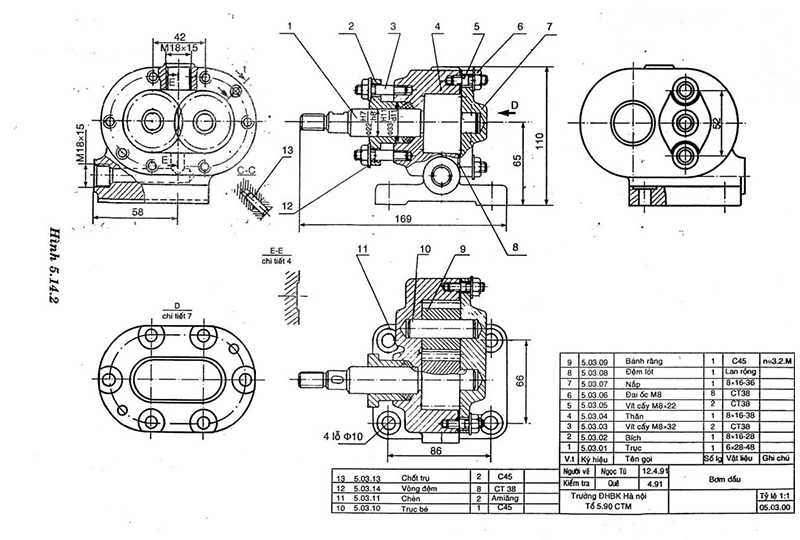

Tỷ lệ của bản vẽ kỹ thuật là bao nhiêu?

Tỷ lệ bản vẽ kỹ thuật là tỉ số giữa kích thước đo được trên bản vẽ và kích thước thực tế của đối tượng được thể hiện. Nó cho biết một đơn vị độ dài trên giấy tương ứng với bao nhiêu đơn vị trong thực tế.

Ví dụ: Tỷ lệ 1:100 có nghĩa là 1 cm trên bản vẽ bằng 100 cm (1 mét) ngoài đời thật.

Theo quy định trong TCVN 7286:2003, các tỷ lệ sau đây được ưu tiên lựa chọn tùy theo mục đích:

• Tỷ lệ phóng to: 2:1, 5:1, 10:1, 20:1, 50:1
• Tỷ lệ nguyên hình: 1:1
• Tỷ lệ thu nhỏ: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000

Ngoài ra, người vẽ có thể sử dụng các tỷ lệ trung gian như 1:25, 1:250, 1:2500... bằng cách nhân các tỷ lệ ưu tiên với lũy thừa của 10, miễn là đảm bảo rõ ràng và nhất quán.

Tỷ lệ thường được ghi bằng ký hiệu “TỈ LỆ 1:X” hoặc “TỈ LỆ X:1”, đặt ở dưới hình chiếu hoặc trong khung tên của bản vẽ. Trong trường hợp tất cả các hình trên bản vẽ dùng cùng một tỷ lệ thì chỉ cần ghi một lần duy nhất. Nếu có nhiều tỷ lệ khác nhau trên cùng bản vẽ, mỗi hình cần được ghi rõ tỷ lệ riêng kèm theo.

Tạm kết

Bản vẽ kỹ thuật là ngôn ngữ giao tiếp đặc thù của giới kỹ thuật, giúp truyền tải chính xác các thông số thiết kế, cấu tạo và phương án thi công. Việc hiểu rõ bản vẽ kỹ thuật là gì không chỉ giúp bạn học tập hiệu quả hơn mà còn làm việc chuyên nghiệp và chính xác trong môi trường thực tế. Dù ở ngành nghề nào, khả năng đọc hiểu và thể hiện bản vẽ chính là bước đầu để biến ý tưởng thành sản phẩm cụ thể, hữu hình.
