Biến trở là gì? Tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động

Trong lĩnh vực điện tử và tự động hóa, việc kiểm soát chính xác dòng điện và điện áp là yếu tố then chốt quyết định hiệu suất hoạt động của hệ thống. Nhiều người thắc mắc biến trở là gì và tại sao linh kiện này lại quan trọng đến vậy. Khác với điện trở thông thường có giá trị cố định, thiết bị này cho phép người sử dụng thay đổi trở kháng theo nhu cầu, từ đó điều chỉnh các thông số điện trong mạch một cách linh hoạt và chính xác.

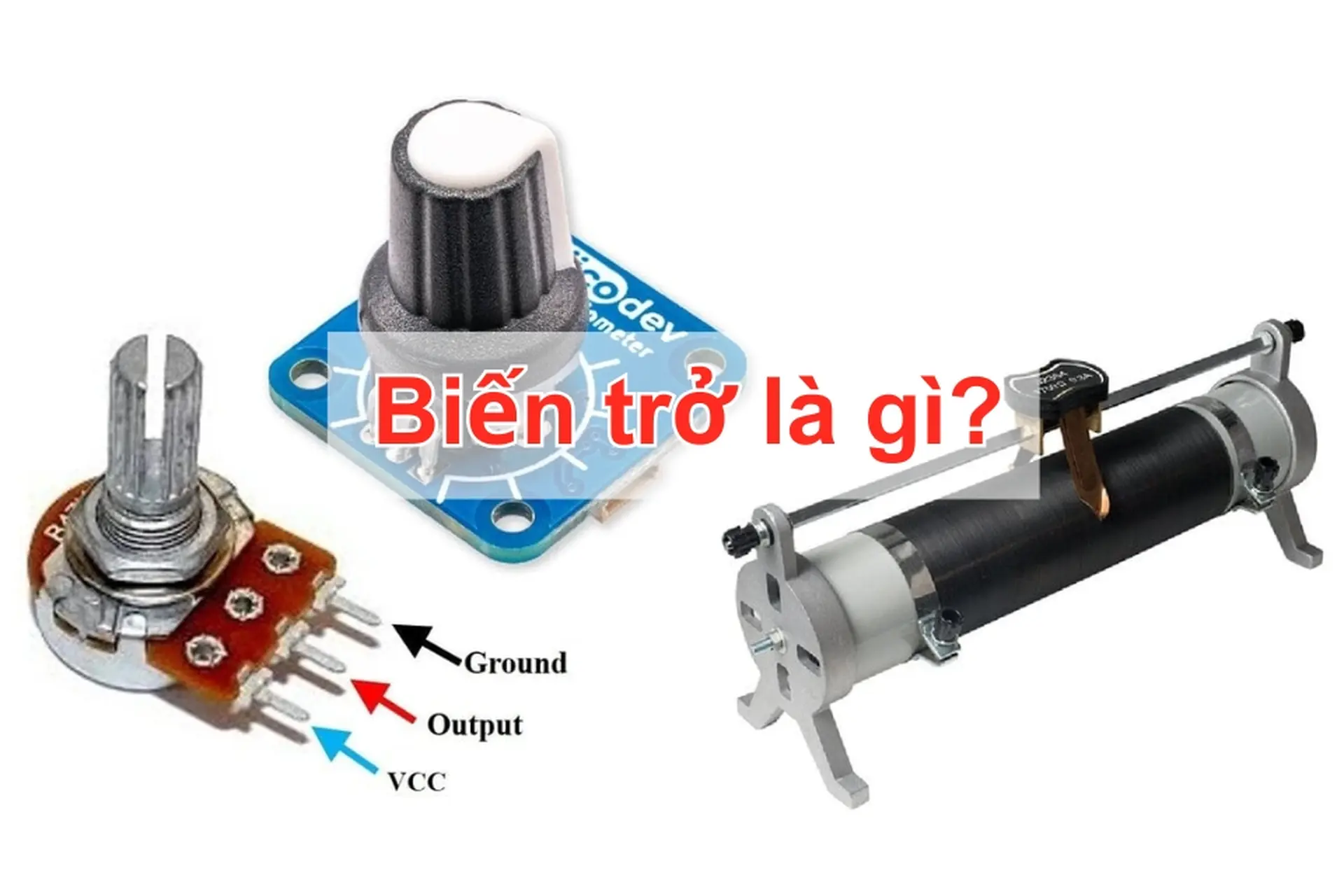

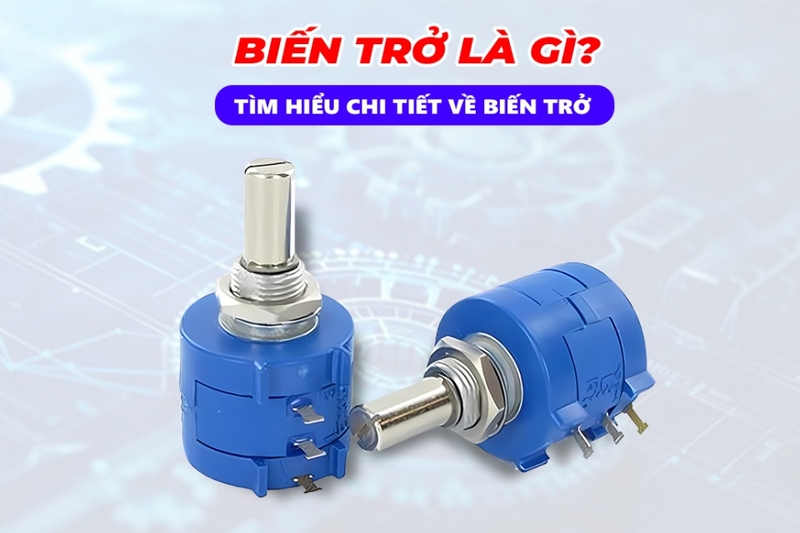

Biến trở là gì?

Để hiểu rõ biến trở là gì, chúng ta cần nắm được bản chất hoạt động của nó. Đây là loại điện trở thuần có khả năng thay đổi giá trị trở kháng theo ý muốn của người sử dụng. Điểm đặc biệt của linh kiện này nằm ở tính linh hoạt trong việc điều chỉnh, cho phép can thiệp trực tiếp vào hoạt động của mạch điện mà không cần thay thế linh kiện. Sự thay đổi này có thể được thực hiện thông qua nhiều phương pháp khác nhau như xoay trục, trượt con chạy hoặc thậm chí thông qua các tác động từ môi trường như nhiệt độ, ánh sáng hay bức xạ điện từ.

Trong các sơ đồ mạch điện tử, linh kiện này thường được biểu diễn bằng ký hiệu đặc trưng là hình chữ nhật hoặc hình zigzag với một mũi tên chéo qua, thể hiện khả năng điều chỉnh của nó. Ký hiệu này giúp các kỹ sư và thợ điện dễ dàng nhận biết và phân biệt với các loại điện trở cố định trong quá trình thiết kế và lắp đặt mạch.

Vai trò của biến trở trong hệ thống điện

Khi tìm hiểu biến trở là gì, không thể bỏ qua vai trò quan trọng của nó trong các mạch điện tử. Mọi mạch điện đều tồn tại một khoảng sai số nhất định do quá trình chế tạo và lắp ráp. Linh kiện này đóng vai trò quan trọng trong việc tinh chỉnh và hiệu chỉnh các thông số này, đảm bảo mạch hoạt động đúng như thiết kế. Nó có thể đảm nhận chức năng phân áp hoặc phân dòng tùy theo cách kết nối trong mạch, từ đó kiểm soát được dòng điện chạy qua các bộ phận khác nhau của hệ thống.

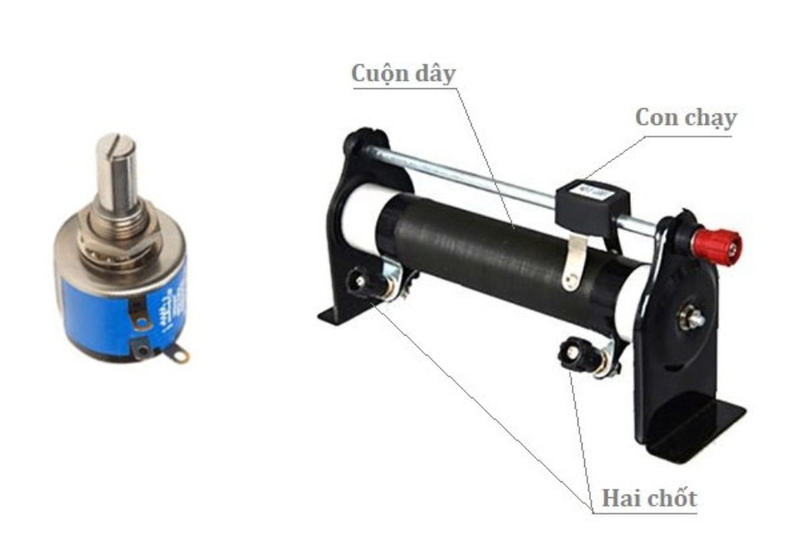

Cấu tạo chi tiết của biến trở

Các thành phần chính

Khi quan sát từ bên ngoài, chúng ta có thể nhận thấy thiết bị được cấu thành từ ba bộ phận cơ bản làm nên chức năng hoạt động của nó.

Thành phần đầu tiên là cuộn dây hoặc dải điện trở được chế tạo từ các hợp kim đặc biệt có điện trở suất cao. Vật liệu này đóng vai trò là phần tử chính tạo ra trở kháng trong mạch, và độ dài của nó quyết định trực tiếp đến giá trị điện trở tổng thể.
Bộ phận thứ hai là con chạy hay còn gọi là chân chạy, được thiết kế để di chuyển dọc theo cuộn dây hoặc dải điện trở. Chính sự di chuyển này tạo ra sự thay đổi trong chiều dài hiệu dụng của vật liệu dẫn điện, từ đó làm biến đổi giá trị trở kháng. Con chạy thường được chế tạo từ kim loại có tính dẫn điện tốt và độ bền cao để đảm bảo tiếp xúc ổn định trong suốt quá trình sử dụng.
Phần quan trọng cuối cùng là hệ thống chân ngõ ra gồm ba cực. Trong đó, hai cực được cố định ở hai đầu của cuộn dây điện trở và được làm bằng kim loại có độ dẫn điện cao. Cực thứ ba là cực di động, thường được gọi là cần gạt hoặc con trượt, kết nối với con chạy bên trong. Vị trí của cần gạt này trên dải điện trở chính là yếu tố quyết định giá trị cuối cùng tại thời điểm sử dụng.

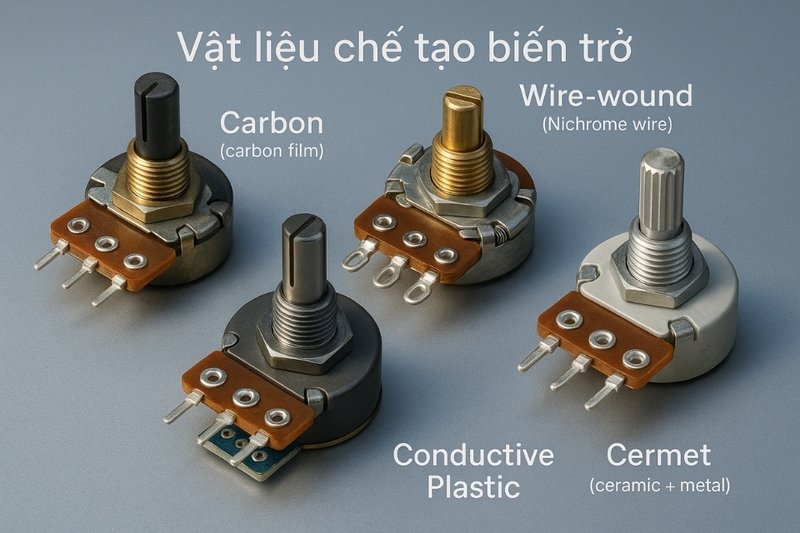

Vật liệu chế tạo

Các loại vật liệu khác nhau được sử dụng để chế tạo tùy theo mục đích ứng dụng. Loại than sử dụng carbon làm vật liệu chính, được ưa chuộng nhờ chi phí thấp và dễ sản xuất hàng loạt, mặc dù độ chính xác không cao bằng các loại khác. Loại dây cuốn thường sử dụng dây Nichrome với độ cách điện tuyệt vời, phù hợp cho các ứng dụng công suất cao đòi hỏi độ chính xác tốt, tuy độ phân giải có hạn chế.

Nhựa dẫn điện là lựa chọn cao cấp thường xuất hiện trong các thiết bị âm thanh chuyên nghiệp, mang lại chất lượng âm thanh ưu việt nhưng có chi phí khá cao. Cermet là vật liệu kết hợp giữa gốm và kim loại, mang đến độ ổn định cao nhưng có tuổi thọ hạn chế và giá thành lớn, thường được dùng trong các ứng dụng đặc biệt.

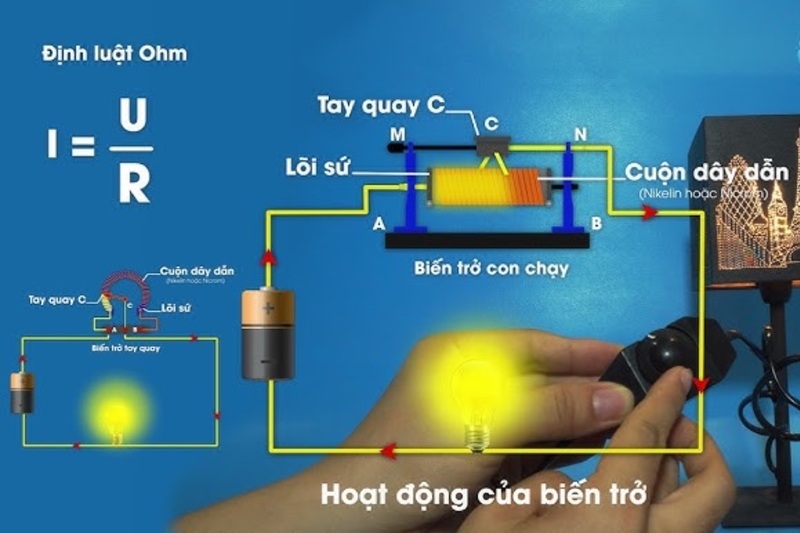

Nguyên lý hoạt động

Cơ chế điều chỉnh điện trở

Để hiểu sâu hơn về biến trở là gì, cần nắm rõ nguyên lý hoạt động của nó dựa trên mối quan hệ giữa chiều dài dây dẫn và giá trị điện trở. Theo định luật vật lý, điện trở của một vật dẫn tỷ lệ thuận với chiều dài của nó. Do đó, khi chúng ta thay đổi vị trí của con chạy trên cuộn dây, thực chất là đang thay đổi chiều dài hiệu dụng của dây dẫn trong mạch, dẫn đến sự biến đổi tương ứng trong giá trị điện trở.

Trên thực tế, người sử dụng có thể điều khiển con chạy thông qua các núm vặn, trục xoay hoặc thanh trượt được gắn ở bên ngoài thiết bị. Khi núm vặn được xoay hoặc thanh trượt được di chuyển, con chạy bên trong sẽ thay đổi vị trí trên dải điện trở, tạo ra các mạch kín với chiều dài dây dẫn khác nhau. Điều này cho phép điều chỉnh linh hoạt và chính xác giá trị điện trở theo nhu cầu cụ thể của mạch.

Chức năng phân áp và phân dòng

Trong các ứng dụng thực tế, linh kiện này thường đảm nhận vai trò phân áp hoặc phân dòng trong mạch điện. Khi làm nhiệm vụ phân áp, nó giúp chia điện áp nguồn thành các mức khác nhau phù hợp với yêu cầu của từng bộ phận trong hệ thống. Chức năng phân dòng cho phép kiểm soát lượng dòng điện chạy qua các nhánh khác nhau của mạch, đảm bảo các linh kiện hoạt động ổn định và an toàn.

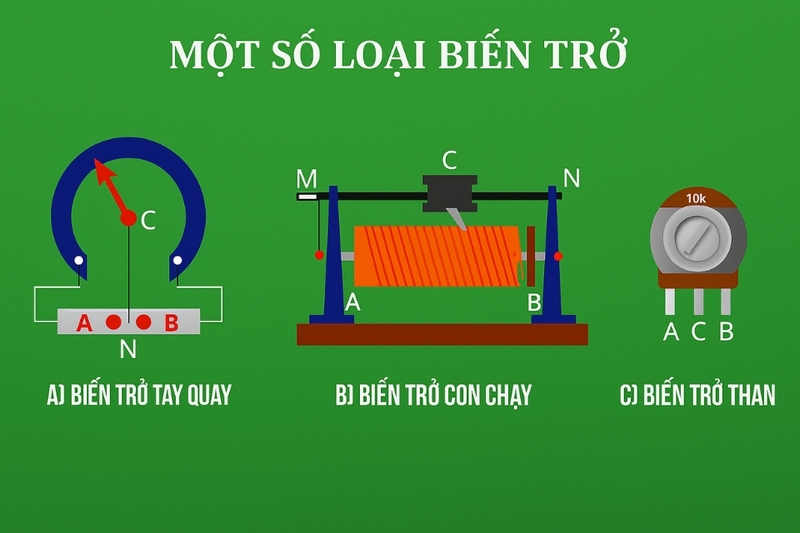

Các loại biến trở phổ biến

Khi nghiên cứu biến trở là gì, chúng ta sẽ thấy có nhiều loại khác nhau được phân loại theo cấu tạo và nguyên vật liệu.

Loại than là dạng phổ biến nhất trên thị trường, được cấu tạo từ các hạt carbon ép lại với nhau. Loại này có ưu điểm về giá thành rẻ và khả năng sản xuất hàng loạt, phù hợp cho các thiết bị điện tử tiêu dùng thông thường.
Loại dây cuốn sử dụng dây điện trở đặc biệt quấn quanh một lõi cách điện, mang lại độ chính xác và khả năng chịu tải cao hơn, thường được ứng dụng trong các thiết bị công nghiệp.
Loại tay quay là dạng phổ biến với cơ chế xoay trục để điều chỉnh giá trị điện trở, thường thấy trên các bảng điều khiển thiết bị âm thanh và đèn chiếu sáng. Loại con chạy có cấu trúc dạng thanh trượt, cho phép điều chỉnh bằng cách trượt tay cầm dọc theo một rãnh, mang lại sự trực quan và dễ kiểm soát hơn trong một số ứng dụng nhất định.

Ứng dụng trong thực tế

Điều chỉnh ánh sáng

Một trong những ứng dụng phổ biến nhất là làm bộ điều khiển độ sáng cho các hệ thống chiếu sáng. Trong các thiết bị dimmer dùng cho đèn LED hoặc đèn 220V, linh kiện này đảm nhận vai trò thay đổi điện áp cung cấp cho bóng đèn, từ đó tăng giảm cường độ ánh sáng theo nhu cầu. Giải pháp này không chỉ giúp tiết kiệm điện năng mà còn tạo ra không gian chiếu sáng linh hoạt, phù hợp với nhiều mục đích sử dụng khác nhau.

Kiểm soát âm thanh

Trong các thiết bị khuếch đại âm thanh, linh kiện được tích hợp dưới dạng các núm volume với độ chính xác cao. Khi người dùng xoay núm điều chỉnh âm lượng, thực chất họ đang thay đổi trở kháng trong mạch, điều chỉnh mức tín hiệu âm thanh trước khi đưa vào bộ khuếch đại. Điều này cho phép kiểm soát chính xác âm lượng đầu ra, đảm bảo trải nghiệm nghe nhạc tối ưu.

Trong công nghiệp

Trong môi trường công nghiệp, thiết bị này đóng vai trò quan trọng trong việc điều chỉnh và mô phỏng các tín hiệu chuẩn như 4-20mA hoặc 0-10V. Khi một thiết bị cảm biến hoặc bộ truyền tín hiệu gặp sự cố, linh kiện kết hợp với bộ chuyển đổi có thể được sử dụng tạm thời để thay thế, đảm bảo hệ thống vẫn duy trì hoạt động liên tục trong khi chờ thay thế thiết bị chính.

Tạm kết

Qua bài viết này, chúng ta đã hiểu rõ biến trở là gì và vai trò quan trọng của nó trong việc điều chỉnh, kiểm soát các thông số điện trong mạch. Với cấu tạo đơn giản nhưng hiệu quả, thiết bị này mang lại sự linh hoạt cao trong thiết kế và vận hành hệ thống điện tử. Từ các ứng dụng đời sống như điều chỉnh âm lượng, độ sáng đèn cho đến các hệ thống công nghiệp phức tạp, linh kiện này luôn chứng tỏ vai trò không thể thay thế.
