Breadboard là gì? Tìm hiểu công cụ học điện tử không thể thiếu cho người mới bắt đầu

Với lĩnh vực điện tử, việc xây dựng và kiểm tra mạch là bước đầu tiên và cũng là bước hết sức quan trọng. Đặc biệt với những người mới bắt đầu học điện tử, công cụ được sử dụng nhiều nhất chính là breadboard.

Vậy breadboard là gì và có thực sự cần thiết trong các dự án DIY, Arduino, Raspberry Pi hay không? Bài viết này sẽ cung cấp cái nhìn toàn diện về breadboard, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế.

Breadboard là gì?

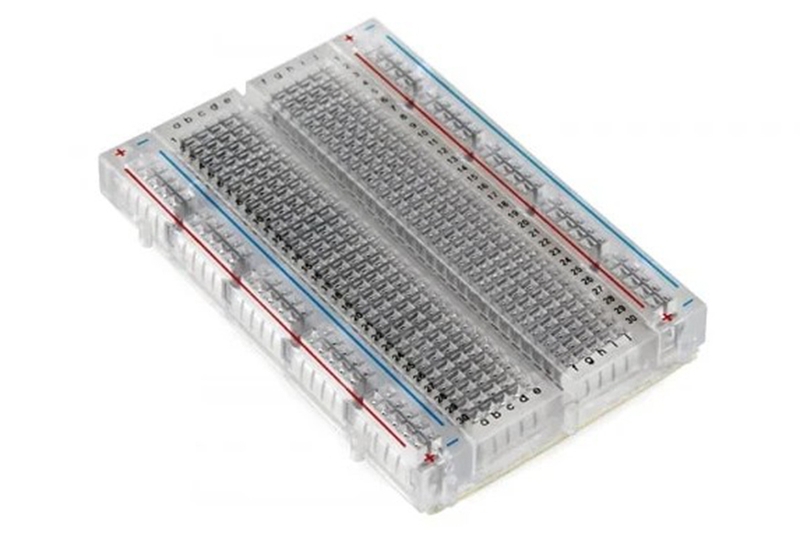

Về vấn đề Breadboard là gì? Thực chất, Breadboard là một bảng mạch thử, dùng để tạo các mạch điện mà không cần phải hàn. Nhờ thiết kế các hàng lỗ nối sẵn bên trong, người dùng chỉ cần cắm các linh kiện điện tử vào đúng vị trí là có thể dễ dàng kiểm tra hoặc lắp ráp mạch.

Dù bạn là người mới học điện tử hay kỹ sư nhiều kinh nghiệm, breadboard luôn là công cụ khởi đầu lý tưởng. Với breadboard, bạn có thể nhanh chóng lắp ráp, điều chỉnh hoặc thay đổi mạch mà không lo làm hỏng linh kiện.

Cấu tạo và cách hoạt động của breadboard

Để hiểu rõ breadboard là gì, ta cần nhìn vào cách nó được thiết kế.

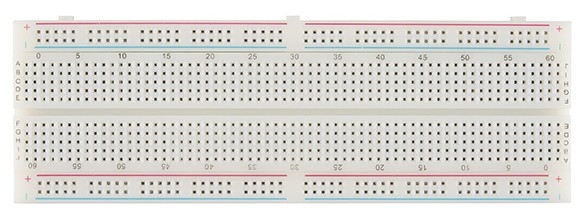

Một breadboard thông thường gồm:

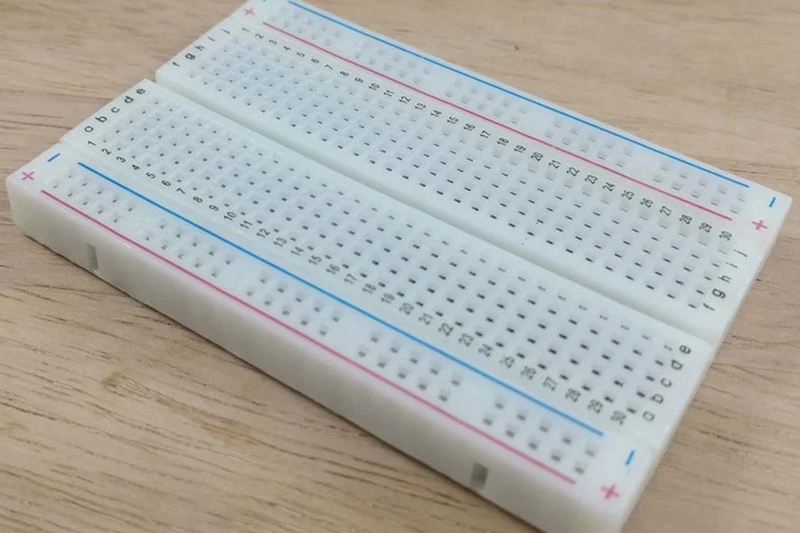

• Các hàng ngang (power rails): Hai hàng trên cùng và hai hàng dưới cùng chạy ngang bảng, thường dùng để cấp nguồn điện (dương và âm).
• Các cột dọc (terminal strips): Ở giữa bảng là các cột lỗ dọc, dùng để cắm linh kiện như điện trở, transistor, IC...

Điểm đặc biệt là các lỗ trên breadboard được nối sẵn với nhau bằng các dải kim loại bên dưới. Khi bạn cắm chân linh kiện vào hai lỗ trong cùng một hàng hoặc cột đã nối, chúng sẽ tự động kết nối điện mà không cần hàn.

Khoảng trống ở giữa bảng là nơi đặt các IC dạng DIP (Dual In-Line Package), giúp tránh ngắn mạch giữa các chân IC đối diện nhau.

Breadboard hoạt động như thế nào?

Giờ thì bạn đã hiểu sơ lược breadboard là gì, hãy cùng khám phá cơ chế hoạt động cụ thể:

• Nguồn điện: Bạn nối nguồn từ Arduino hoặc pin vào hàng power rail để phân phối nguồn cho toàn mạch.
• Cắm linh kiện: Các linh kiện như đèn LED, điện trở, transistor... được cắm vào các lỗ trung tâm.
• Dây nối (jumper wire): Dùng để kết nối các phần tử trong mạch với nhau hoặc kết nối mạch với vi điều khiển.

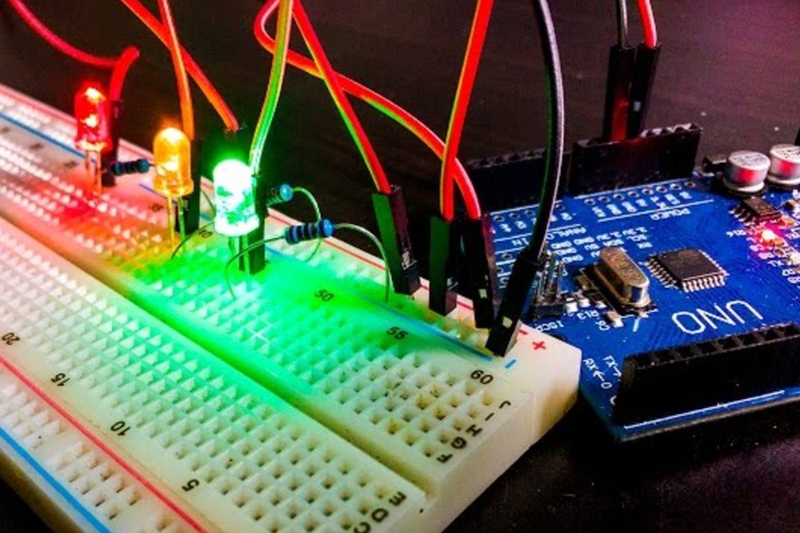

Ví dụ: Nếu bạn muốn làm mạch chớp đèn LED với Arduino, bạn chỉ cần dùng breadboard để nối chân số 2 từ Arduino đến LED, thêm một điện trở nối với GND là đã có thể chạy thử mạch.

IC và khoảng cách trên breadboard

Một điểm nổi bật nữa khi nhắc đến breadboard là gì chính là khả năng tích hợp mạch IC. Breadboard được thiết kế sẵn khoảng cách giữa hai dãy lỗ ở giữa sao cho phù hợp với các IC có chuẩn DIP. Đây là yếu tố giúp bạn có thể dễ dàng cắm IC vào mà không cần lo ngắn mạch.

IC là thành phần không thể thiếu trong điện tử hiện đại: từ bộ đếm thời gian, điều khiển tín hiệu đến các bộ vi xử lý nhỏ. Nhờ khoảng cách chuẩn DIP, việc tích hợp IC vào breadboard trở nên vô cùng thuận tiện và chính xác.

Ứng dụng breadboard trong Arduino, Raspberry Pi

Hiện nay, đa số các dự án học điện tử đều xoay quanh hai nền tảng phổ biến: Arduino và Raspberry Pi. Vậy vai trò của breadboard là gì trong các hệ thống này?

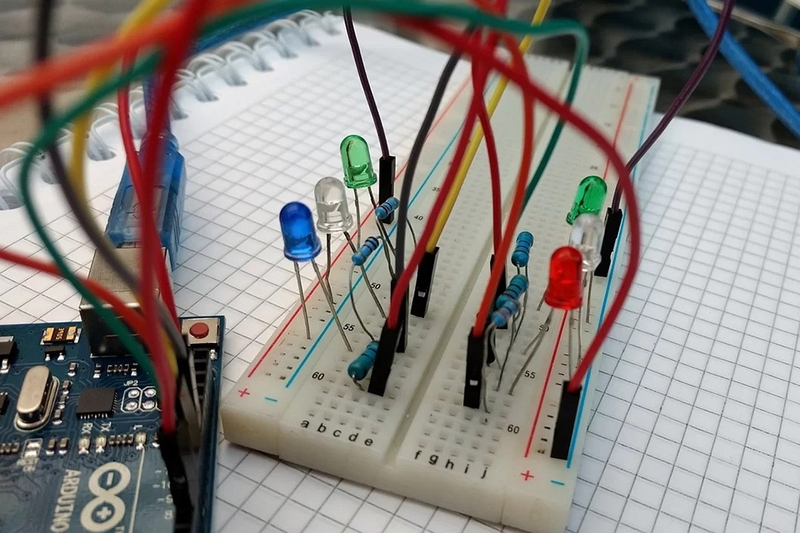

• Arduino: Bạn có thể dễ dàng thử nghiệm các mạch LED, cảm biến, relay, motor bằng cách dùng dây jumper nối từ Arduino sang breadboard và đặt các linh kiện trên bảng.
• Raspberry Pi: Với các GPIO có thể lập trình, breadboard giúp bạn thử nghiệm mạch mà không cần tạo mạch in.

Một ví dụ đơn giản là mạch servo motor. Bạn có thể cấp nguồn từ chân 5V và GND của Arduino sang breadboard, sau đó dùng các dây ngắn để phân phối nguồn cho servo. Mọi thứ đều được kiểm soát dễ dàng, không cần hàn, rất linh hoạt cho thử nghiệm.

Nếu không có breadboard thì sao?

Sau khi hiểu được breadboard là gì, bạn sẽ nhận ra rằng nếu thiếu công cụ này, việc làm mạch sẽ khó khăn hơn nhiều. Nếu không có breadboard, bạn có thể cần phải:

• Hàn trực tiếp linh kiện: Giải pháp này mất thời gian và khó sửa chữa.
• Dùng dây quấn quanh chân linh kiện: Phương pháp tạm thời, thiếu độ bền và dễ hỏng.
• Dán bằng băng keo điện: Chỉ áp dụng cho mạch siêu đơn giản và kém an toàn.

Những cách trên chỉ phù hợp khi không còn lựa chọn nào khác. Breadboard vẫn là công cụ tối ưu cho mọi thử nghiệm.

Proto-board và giải pháp nâng cao

Khi bạn đã hoàn thiện mạch trên breadboard và muốn chuyển sang giải pháp lâu dài, bạn có thể chuyển sang proto-board hoặc PCB.

• Proto-board: Cho phép bạn hàn cố định mạch một cách chắc chắn, dùng khi mạch đã ổn định.
• PCB (Printed Circuit Board): Là bảng mạch in chuyên nghiệp, có thể đặt làm theo thiết kế riêng. Đây là bước cuối cùng khi bạn muốn đưa sản phẩm vào thực tế.

Tuy nhiên, trước khi đến giai đoạn này, việc thử nghiệm trên breadboard là điều bắt buộc.

Tạm kết

Qua bài viết này, hi vọng bạn đã hiểu rõ breadboard là gì và tầm quan trọng của công cụ này trong việc học tập và thử nghiệm điện tử. Với khả năng kết nối nhanh chóng, không cần hàn, dễ thay đổi, breadboard chính là công cụ lý tưởng để bước vào thế giới DIY.

Cho dù bạn mới làm quen với Arduino, Raspberry Pi hay chỉ đơn giản muốn hiểu về mạch điện, việc sử dụng breadboard sẽ giúp bạn học nhanh hơn, hiểu sâu hơn và tạo ra các sản phẩm thú vị hơn.
