Tìm hiểu về cầu chì ô tô: Cấu tạo, cách thức hoạt động, hướng dẫn thay cầu chì khi bị hỏng

Cầu chì ô tô có nhiệm vụ tự động ngắt mạch điện khi dòng điện trong hệ thống vượt quá mức cho phép. Trong trường hợp cầu chì bị ngắt, người dùng hoàn toàn có thể đấu nối lại. Tuy vậy, nếu cầu chì bị cháy hoặc hỏng do xe lâu ngày không hoạt động, cần phải biết cách kiểm tra và thay thế đúng cách. Để có thể tự thực hiện thao tác này, người sử dụng phải nắm rõ nguyên lý làm việc, cấu tạo của cầu chì cũng như các ký hiệu được ghi trên hộp cầu chì.

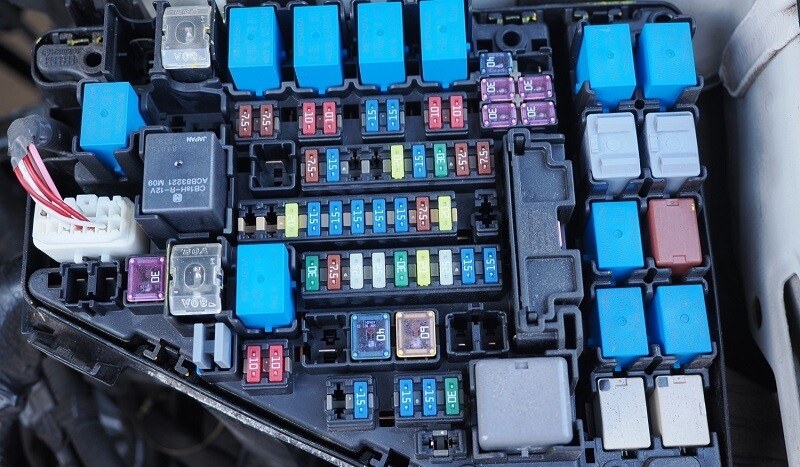

1. Chức năng của cầu chì ô tô

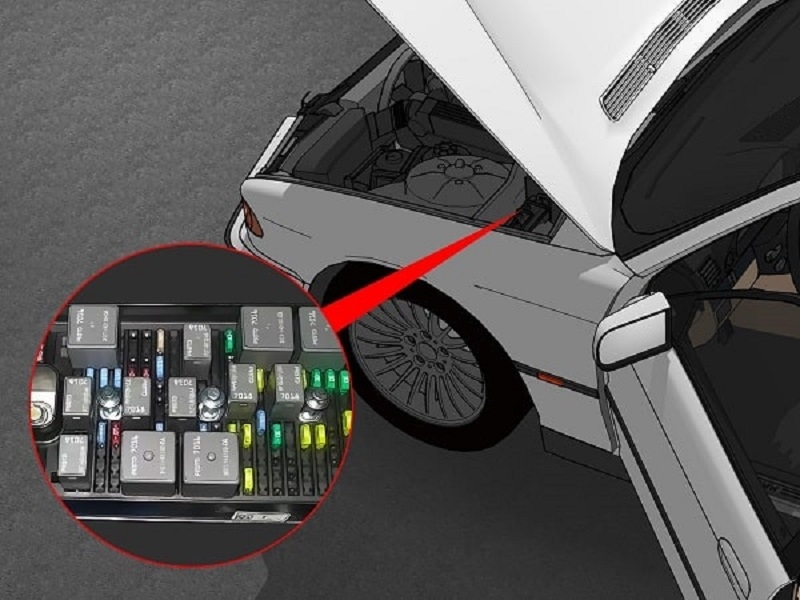

Cầu chì ô tô là một bộ phận thuộc hệ thống an toàn điện của xe, thường được lắp đặt dưới nắp capo hoặc phía dưới bảng taplo. Cầu chì không chỉ là một chi tiết nhỏ trong hệ thống điện mà còn đóng vai trò then chốt trong việc đảm bảo an toàn và bảo vệ xe:

• Cầu chì giúp ngăn chặn các thiết bị điện trên xe bị hư hại do hiện tượng quá tải hoặc chập mạch. Nếu thiếu cầu chì, các bộ phận như đèn pha, radio hay điều hòa có thể gặp hỏng hóc nghiêm trọng.
• Một chức năng quan trọng khác của cầu chì là phòng ngừa cháy nổ. Khi dòng điện vượt mức cho phép, cầu chì sẽ tự động ngắt mạch để hạn chế nguy cơ phát sinh hỏa hoạn do sự cố điện.
• Ngoài ra, cầu chì còn góp phần duy trì sự ổn định cho toàn bộ hệ thống điện của xe, giúp hạn chế rủi ro và sự cố nguy hiểm liên quan đến điện.

2. Phân loại cầu chì ô tô

Dựa theo kích thước, thiết kế và hình dạng, cầu chì ô tô được phân chia thành nhiều loại khác nhau. Mỗi dòng xe sẽ sử dụng loại cầu chì phù hợp với thiết kế và mục đích vận hành. Trên thị trường hiện nay, hai loại cầu chì phổ biến nhất là cầu chì lưỡi dao và cầu chì ống thủy tinh, trong đó mỗi loại lại được chia nhỏ thành nhiều dòng phù hợp với nhiều mẫu xe khác nhau.

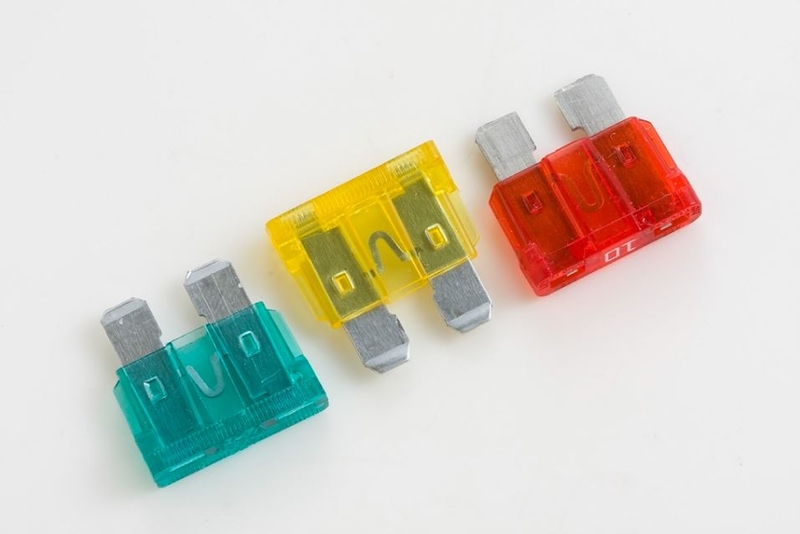

Cầu chì lưỡi dao gồm 4 dạng chính:

• Micro: Là loại cầu chì có kích cỡ nhỏ nhất, gồm loại 2 ngạnh micro 2 và loại 3 ngạnh micro 3.
• Standard (APR, ATC, ATO): Kiểu dáng nhỏ gọn, tương thích với nhiều mẫu xe, hiện đang được sử dụng rộng rãi trên hầu hết xe hơi và xe tải.
• Mini (APM, ATM): Kích thước nhỏ hơn cầu chì Standard nhưng vẫn lớn hơn loại Micro, thường dùng cho các thiết bị cần dòng điện thấp.
• Maxi (APX): Loại cầu chì này có khả năng chịu cường độ dòng điện cao hơn, thường được lắp đặt trên các dòng xe tải nặng hoặc xe công suất lớn.

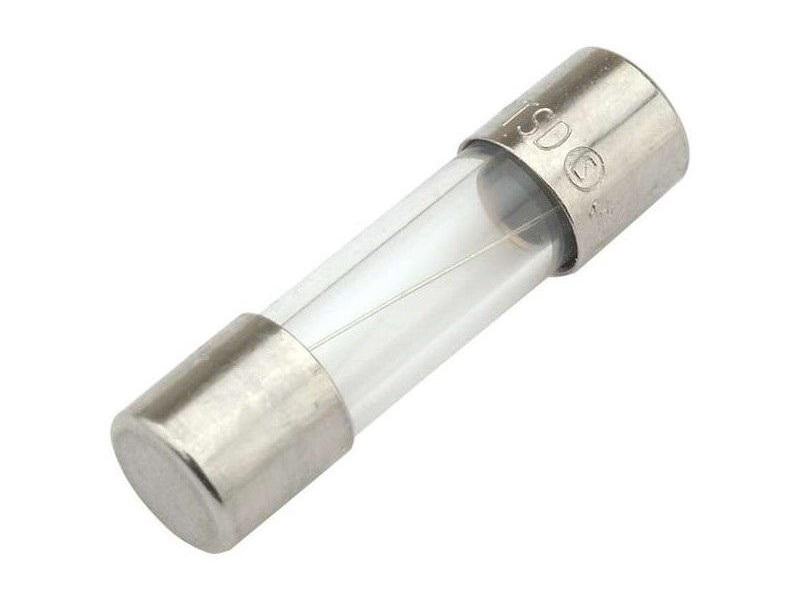

Cầu chì ống thủy tinh gồm 2 loại chính:

• Loại D: Thường có kích thước 5x20mm hoặc 6x30mm, với dải điện áp đa dạng từ 0.2A đến 30A, giá thành rẻ. Cấu trúc gồm ống thủy tinh bên ngoài, bên trong chứa dây chì, hai đầu được bọc bằng kim loại để dẫn điện.
• Loại ống liên kết (HRC): Có thiết kế giống loại D nhưng bên trong ống được phủ thêm bột cách điện, giúp tăng độ an toàn. Đây là loại cầu chì gián đoạn công suất lớn, độ tin cậy cao. Đặc điểm thời gian ngắt của cầu chì tỉ lệ nghịch với dòng sự cố: dòng điện càng cao thì thời gian ngắt càng nhanh.

3. Cấu tạo, nguyên lý hoạt động

Cấu tạo

Mỗi loại cầu chì trên ô tô đều có thiết kế cấu tạo riêng, tuy nhiên về cơ bản đều gồm 3 bộ phận chính: phần đế, vỏ và dây chảy.

• Đế cầu chì: Thường được chế tạo từ kim loại để dẫn điện tốt.
• Vỏ cầu chì: Có thể làm bằng nhựa, gốm, sứ hoặc thủy tinh. Với những loại cầu chì chịu dòng điện lớn, bên trong vỏ thường được bổ sung thêm lớp bột cách điện để hạn chế hiện tượng hồ quang.
• Dây chảy: Đây là thành phần quan trọng nhất, chịu trách nhiệm ngắt mạch khi xảy ra quá tải. Vật liệu thường được dùng để làm dây chảy là chì, thiếc, đồng, hợp kim bạc hoặc niken.

Nguyên lý hoạt động

Cầu chì ô tô làm việc theo nguyên lý Ampe - giây, nghĩa là thời gian đứt mạch phụ thuộc vào cường độ dòng điện chạy qua. Khi dòng điện đột ngột tăng cao vượt mức cho phép, dây chảy sẽ nóng chảy hoặc biến dạng để tách ra khỏi mạch, cắt dòng điện tức thời. Dòng điện càng lớn thì tốc độ ngắt mạch sẽ càng nhanh.

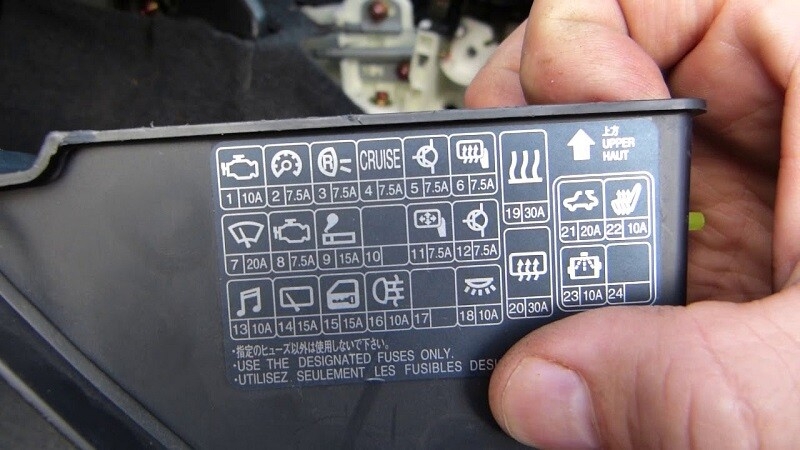

4. Ý nghĩa các ký hiệu trên hộp cầu chì ô tô

• HEAD (LOW): Cầu chì đèn pha chiếu gần
• HEAD (HIGH): Cầu chì đèn pha chiếu xa
• FOG LAMP: Bảo vệ mạch đèn sương mù
• TAIL (INT): Cầu chì đèn hậu bên trong xe
• TAIL (EXT): Cầu chì đèn hậu bên ngoài
• STOP: Cầu chì đèn phanh
• HAZARD: Cầu chì đèn cảnh báo khẩn cấp
• METER: Bảo vệ đèn bảng đồng hồ taplo
• TURN: Cầu chì đèn tín hiệu rẽ
• DOME: Cầu chì đèn trần cabin
• HORN: Bảo vệ mạch còi xe
• HEATER: Cầu chì bộ sưởi hoặc quạt gió
• A/CON: Bảo vệ hệ thống điều hòa (máy lạnh)
• D/LOCK: Cầu chì cho khóa cửa điện
• P/WINDOW: Bảo vệ mạch cửa kính điện
• RR DEF: Cầu chì sấy kính sau
• CIGAR: Bảo vệ mạch đầu tẩu châm thuốc
• WIPER: Cầu chì gạt mưa
• ENGINE: Bảo vệ hệ thống điều khiển điện động cơ
• SUB START: Cầu chì hệ thống khởi động
• MEMORY: Cầu chì bộ nhớ xe
• AIR SUS: Bảo vệ hệ thống treo khí nén
• RAD: Cầu chì cho quạt két nước
• ALT: Bảo vệ máy phát điện
• FILTER: Cầu chì tụ lọc
• TOWING: Bảo vệ mạch kéo rơ-moóc
• SPARE: Cầu chì dự phòng
• FUSE PULLER: Kẹp gắp cầu chì khi thay thế

5. Xử lý cầu chì ô tô bị hỏng

Kiềm tra cầu chì

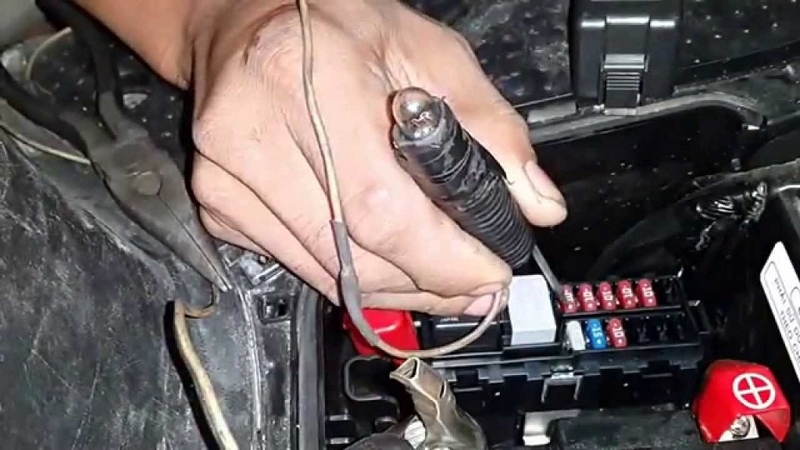

Để kiểm tra, bạn cần chuẩn bị một thiết bị đo mạch điện có đèn LED giúp quan sát dễ dàng, kể cả trong điều kiện thiếu sáng. Các bước thực hiện cụ thể như sau:

Bước 1: Mở hộp cầu chì và sử dụng sơ đồ bố trí (tham khảo hình minh họa bên dưới) để xác định vị trí cầu chì nghi ngờ bị lỗi.

• Lưu ý: Trước khi kiểm tra, phải ngắt toàn bộ nguồn điện của xe để đảm bảo an toàn.

Bước 2: Đặt đầu kiểm tra của thiết bị vào điểm tiếp xúc giữa cầu chì và mạch điện để kiểm tra khả năng dẫn điện.

• Nếu đèn LED sáng: Điều này chứng tỏ cầu chì vẫn hoạt động bình thường, không bị đứt mạch.
• Nếu đèn LED không sáng: Có nghĩa là không có dòng điện đi qua, tức là cầu chì đã hỏng và cần được thay mới.

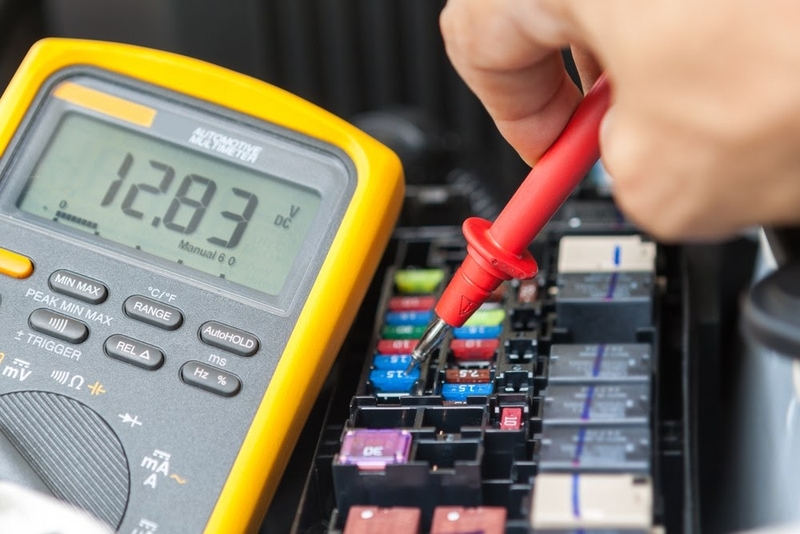

Cách thay cầu chì ô tô

Khi phát hiện cầu chì bị hỏng, bạn cần tiến hành thay mới để đảm bảo hệ thống điện của xe luôn hoạt động ổn định. Dưới đây là các bước thay cầu chì bạn có thể tham khảo:

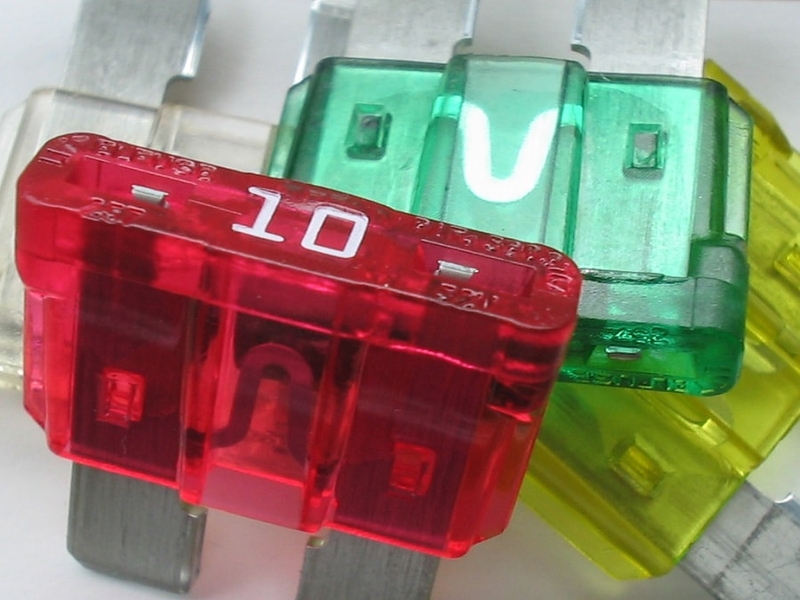

Chọn cầu chì phù hợp

Trước tiên, hãy chắc chắn rằng bạn chọn đúng loại cầu chì với mức dòng điện tương ứng. Bạn có thể tra cứu hướng dẫn sử dụng xe hoặc xem thông tin trên hộp cầu chì để xác định thông số cần thiết.

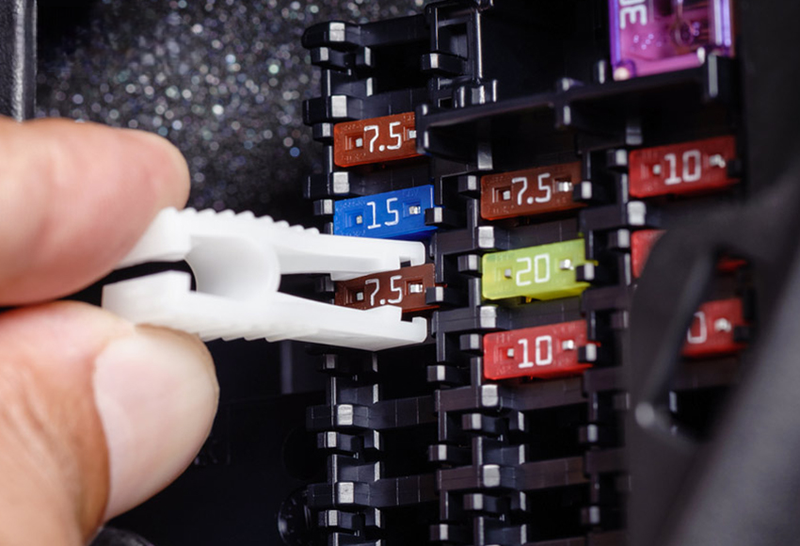

Tiến hành thay thế

Dùng kẹp chuyên dụng hoặc một dụng cụ thích hợp để tháo cầu chì hỏng ra khỏi hộp cầu chì. Khi thao tác, cần nhẹ tay để tránh làm ảnh hưởng đến các linh kiện khác trong hộp điện.

Sau đó, lắp cầu chì mới vào vị trí cũ, đảm bảo gắn chặt và đúng hướng. Việc lắp sai hoặc lỏng lẻo có thể khiến cầu chì không thực hiện đúng chức năng bảo vệ.

Kiểm tra lại hệ thống

Khi đã thay xong, hãy khởi động xe và kiểm tra các thiết bị điện để chắc chắn mọi thứ hoạt động bình thường. Hãy đảm bảo các bộ phận như đèn chiếu sáng, còi xe hay điều hòa đều vận hành ổn định.

Nếu sau khi thay mới mà sự cố vẫn không khắc phục được, rất có thể vấn đề nằm ở bộ phận điện khác. Khi đó, tốt nhất bạn nên đưa xe đến gara hoặc trung tâm bảo dưỡng uy tín để được kiểm tra, xử lý kịp thời.

Tạm kết

Trên đây là toàn bộ thông tin quan trọng mà người dùng cần nắm về cầu chì ô tô, từ cấu tạo, vai trò, vị trí lắp đặt, nguyên lý vận hành, ý nghĩa các ký hiệu cho đến cách kiểm tra và thay mới khi cầu chì gặp sự cố như cháy, hỏng hoặc xuống cấp. Mong rằng những chia sẻ này sẽ giúp bạn hiểu rõ hơn và dễ dàng xử lý khi cần thiết.
