Cổng NAND là gì? Nguyên lý hoạt động, ứng dụng, cách tạo cổng NAND như thế nào?

Có thể bạn chưa từng nghe qua cổng NAND nhưng đây lại là một trong những cổng rất quan trọng và được ứng dụng nhiều trong lĩnh vực điện tử kỹ thuật số. Nếu bạn đang muốn nghiên cứu lĩnh vực điện điện tử và muốn tìm hiểu về nguyên lý hoạt động, ứng dụng, cách tạo cổng NAND thì hãy cùng FPT Shop tham khảo những nội dung bên dưới.

Cổng NAND là gì và nguyên lý hoạt động

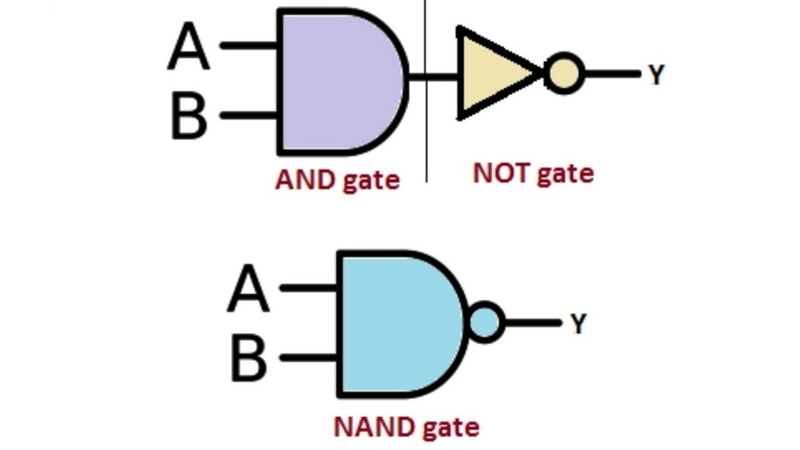

NAND là một cổng logic đóng vai trò quan trọng trong ngành điện tử kỹ thuật số. Mạch NAND có sự kết hợp giữa cổng AND và NOT, do đó nó sẽ thừa hưởng tính năng, nguyên lý hoạt động của cả hai cổng này. Bảng sự thật của cổng logic NAND như sau:

Từ bảng sự thật cổng NAND như trên, chúng ta rút ra được nguyên lý hoạt động như sau:

• Cổng logic NAND có nhiều đầu vào nhưng chỉ có duy nhất 1 đầu ra.
• Nếu tất cả đầu vào cổng là logic cao (kí hiệu số 1) thì đầu ra của nó sẽ là logic thấp (kí hiệu số 0).
• Nếu tất cả đầu vào cổng đều là logic thấp thì đầu ra của nó sẽ là logic cao.
• Nếu đầu vào có cả logic thấp và logic cao thì đầu ra vẫn sẽ là logic cao.

Như vậy, bảng sự thật của cổng logic NAND ngược lại so với mạch AND. Ngoài ra, NAND còn có thể thực hiện tất cả hàm Bool mà không cần đến sự hỗ trợ của một cổng khác.

Ứng dụng cổng logic NAND trong cuộc sống

NAND là cổng logic có đóng góp rất lớn trong lĩnh vực thiết kế mạch logic nói riêng và điện tử kỹ thuật số nói chung. Dưới đây là một số ứng dụng thực tiễn của cổng vạn năng NAND trong cuộc sống:

Ứng dụng trong thiết kế bộ nhớ, vi xử lý

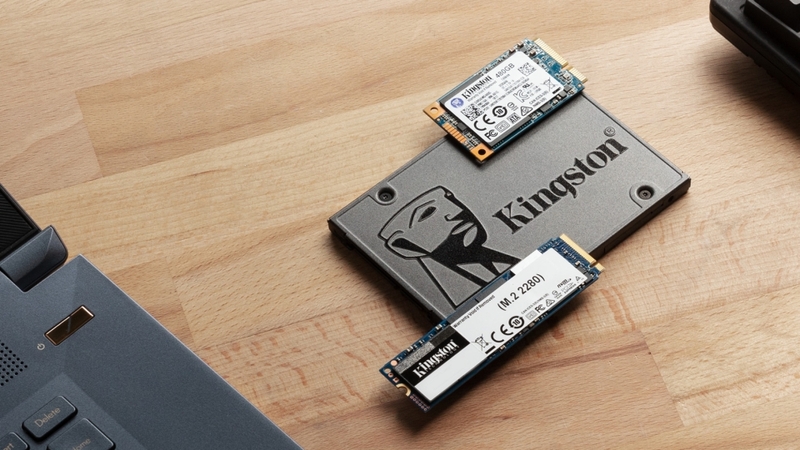

Cổng logic NAND được ứng dụng để tạo ra mạch lưu trữ - bộ nhớ flash và các phần tử logic trong vi xử lý cho thiết bị điện tử. Bộ nhớ flash ứng dụng mạch NAND mang lại nhiều ưu điểm vượt trội, đặc biệt là có thể lưu trữ dữ liệu mà không cần phải kết nối với nguồn điện. Hầu hết các loại USB, ổ SSD và thẻ SD hiện nay đều sử dụng công nghệ bộ nhớ flash có ứng dụng cổng logic NAND để lưu trữ dữ liệu cho máy ảnh, điện thoại,...

Một số loại bộ nhớ flash NAND phổ biến trên thị trường là:

• NAND SLC: Có độ bền cao nhất nhưng dung lượng thấp, giá bán tương đối đắt.
• NAND MLC: Giá bán rẻ và dung lượng cao hơn dòng SLC nhưng độ bền không cao.
• NAND TLC: Độ bền thấp hơn 2 dòng trên nhưng có giá bán rẻ nhất và dung lượng tương đối cao. Dòng bộ nhớ này thích hợp với những người cần lưu trữ nhiều dữ liệu.
• NAND 3D: Mang lại tốc độ xóa/ghi dữ liệu cực nhanh trên bộ nhớ, dung lượng lưu trữ cao nhưng giá thành tương đối rẻ. Đây được coi là một trong những công nghệ bộ nhớ ứng dụng cổng NAND hiện đại nhất hiện tại.

Ứng dụng thiết kế mạch

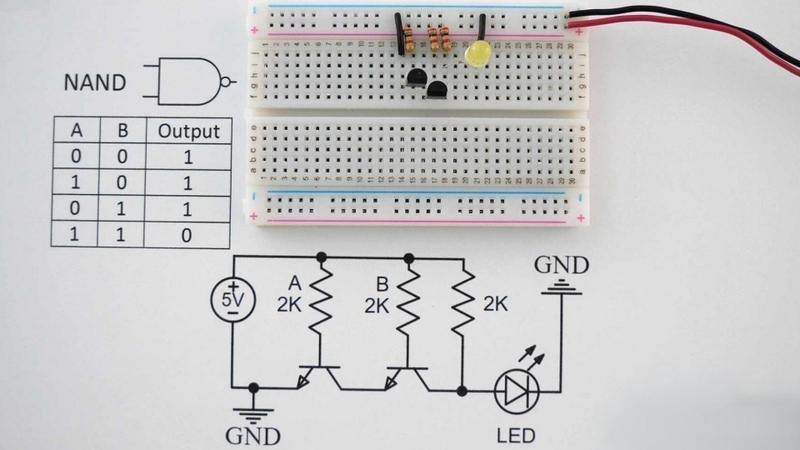

Cổng logic NAND với khả năng thực hiện mọi hàm Bool nên được ứng dụng để thiết kế các mạch mã hóa và giải mã. Đây là các mạch rất quan trọng trong lĩnh vực bảo mật thông tin, dữ liệu của người dùng.

Ngoài ra, cổng NAND cũng được ứng dụng để tạo ra các mạch logic phức tạp và vi mạch trong lĩnh vực điện tử kỹ thuật số. Cổng logic NAND không chỉ có kích thước nhỏ mà còn mang lại hiệu quả cao và tăng tốc độ cho vi mạch, góp phần giảm chi phí sản xuất các mạch điện tử, đồng thời tiết kiệm điện năng.

Hệ thống điều khiển tự động

Cổng logic NAND được sử dụng để tạo ra các hàm logic có tính phức tạp cao và ứng dụng trong việc thiết kế rất nhiều hệ thống điều khiển tự động. Hệ thống sẽ thiết lập tín hiệu đầu vào với cổng logic NAND và đầu ra tự động được kích hoạt. Ví dụ: Nếu công tắc bảo vệ an toàn bị tắt và cảm biến phôi chưa có tín hiệu, đèn sẽ tự động được bật sáng để cảnh báo về một vấn đề nào đó (ví dụ báo cháy).

Cách tạo các cổng logic khác từ cổng NAND

NAND còn được gọi là cổng vạn năng vì nó có thể biến đổi thành các cổng logic khác, bao gồm NOT, AND và OR để thiết kế những mạch logic tổng hợp. Cụ thể, bạn tham khảo cách biến đổi như sau:

• Cách tạo cổng NOT từ NAND: Cách biến đổi rất đơn giản, bạn chỉ cần áp dụng các đầu vào chung cho cổng logic NAND, tức là làm cho đầu ra của cổng AND bằng với đầu vào. Như vậy, mạch NAND sẽ giống như cổng NOT và chỉ có 1 đầu vào, 1 đầu ra.
• Hướng dẫn tạo cổng AND từ NAND: Như đã nói ở trên, mạch NAND được cấu thành từ mạch AND và NOT. Do đó, khi bạn bỏ NOT đi sẽ còn lại cổng AND. Cụ thể, bạn cho 2 yếu tố đầu vào khác nhau qua 2 cổng logic NAND để hủy chức năng NOT.
• Cách tạo cổng OR từ NAND: Mỗi yếu tố đầu vào qua 1 cổng NAND, sau đó cùng qua tiếp NAND thứ 3 sẽ biến đổi thành cổng OR. Cách biến đổi này áp dụng định lý De Morgan.

Một số thắc mắc thường gặp

Ngoài những thông tin trên, nhiều người có thể sẽ còn thắc mắc một số vấn đề khác về cổng NAND. Để hiểu rõ hơn về ứng dụng, tính năng của cổng logic này, bạn có thể tham khảo một số câu hỏi thường gặp sau:

Tại sao mạch logic lại sử dụng NAND thay vì AND?

Cổng NAND được sử dụng trong mạch logic thay vì AND do một số nguyên nhân sau:

• Từ cổng này có thể tạo ra những mạch logic khác, bao gồm cả AND.
• NAND là cổng cung cấp tính logic hoàn chỉnh hơn so với AND. Ngoài ra, cổng NAND cũng có tính đảo ngược rất cần thiết trong thiết kế mạch logic.
• Cổng logic NAND cần số bóng bán dẫn ít hơn so với AND. Do đó, các vi xử lý, hệ thống ứng dụng cổng vạn năng có thể tiết kiệm chi phí sản xuất và giảm tiêu thụ năng lượng, đồng thời tăng tốc độ.
• Thiết kế mạch logic bằng cổng AND thường phức tạp và khó bảo trì hơn so với NAND.

Các IC hỗ trợ cổng NAND

Các IC hỗ trợ cho cổng logic NAND thuộc dòng IC 4000 nếu là CMOS và IC 7400 đối với TTL. Sau đây là một số IC phổ biến:

• CMOS 4011, TTL 7400: Có 4 cổng, 2 đầu vào/cổng.
• CMOS 4023, TTL 7410: Có 3 cổng, 3 đầu vào/cổng.
• CMOS 4012, TTL 7420: Có 2 cổng, 4 đầu vào/cổng.
• CMOS 4068, TTL 7430: Có 1 cổng, 8 đầu vào/cổng.

So sánh NAND và NOR cổng nào tốt hơn?

Khó có thể đánh giá NAND hay NOR tốt hơn do mỗi cổng đều sở hữu thế mạnh riêng. NAND được ứng dụng trong thiết kế bộ nhớ flash để lưu trữ lượng dữ liệu khổng lồ (SSD, SD, USB). Trong khi đó, NOR lại được ứng dụng trong thiết kế bộ nhớ để lưu trữ các tệp dữ liệu nhỏ một cách an toàn (bộ nhớ hộp đầu thu, bộ điều khiển ổ đĩa).

Có bao nhiêu loại cổng NAND?

Để phân loại cổng vạn năng NAND, bạn có thể dựa trên số lượng đầu vào. Hiện nay, loại cổng logic NAND có 2 đầu vào là thông dụng nhất và được ứng dụng để thiết kế rất nhiều mạch logic trong lĩnh vực điện tử kỹ thuật số. Ngoài ra, còn có những loại cổng NAND 3, 4 hay 8 đầu vào nhưng không được sử dụng phổ biến trong thực tiễn.

Lời kết

Vừa rồi là những thông tin giải thích về nguyên lý hoạt động, ứng dụng, cách tạo cổng NAND. Đây là một trong những cổng phổ biến và kiến thức về cổng này cũng là thông tin mà những người học, làm việc về điện kỹ thuật số cần biết. Nếu bạn muốn biết thêm những thông tin khác về lĩnh vực này, hãy theo dõi các bài viết khác cùng chủ đề trên FPT Shop nhé.
