Công thức tính R trong vật lý: Cách tính điện trở song song và điện trở nối tiếp

Trong vật lý, điện trở là khái niệm quen thuộc thể hiện khả năng cản trở dòng điện của vật dẫn. Việc nắm vững công thức tính R không chỉ giúp bạn hiểu rõ bản chất dòng điện, mà còn là nền tảng để phân tích và thiết kế mạch hiệu quả. Từ những mạch đơn giản đến hệ thống phức tạp, mọi bài toán điện đều bắt đầu từ công thức này. Hãy cùng tìm hiểu cách tính điện trở song song và nối tiếp để hiểu rõ hơn về nguyên lý hoạt động của các mạch điện.

Điện trở và định luật Ohm

Khái niệm điện trở

Điện trở là một đại lượng vật lý biểu thị khả năng cản trở dòng điện của vật liệu khi có hiệu điện thế đặt vào hai đầu. Trong vật lý, điện trở được ký hiệu là R và có đơn vị đo là Ohm (Ω). Đại lượng này phản ánh mức độ vật dẫn chống lại dòng electron di chuyển qua nó, từ đó ảnh hưởng trực tiếp đến cường độ dòng điện trong mạch.

Giá trị của điện trở không cố định mà phụ thuộc vào nhiều yếu tố khác nhau. Loại vật liệu là yếu tố quyết định lớn nhất (các kim loại như đồng, nhôm có điện trở thấp nên dẫn điện tốt), trong khi chất cách điện như nhựa hoặc thủy tinh lại có điện trở rất cao. Chiều dài dây dẫn cũng ảnh hưởng: dây càng dài thì điện trở càng lớn. Ngược lại, tiết diện dây dẫn càng rộng thì điện trở càng nhỏ vì dòng điện có nhiều “đường đi” hơn. Ngoài ra, nhiệt độ cũng làm biến đổi điện trở: phần lớn kim loại có điện trở tăng khi nhiệt độ tăng, trong khi một số vật liệu bán dẫn lại giảm điện trở khi được nung nóng.

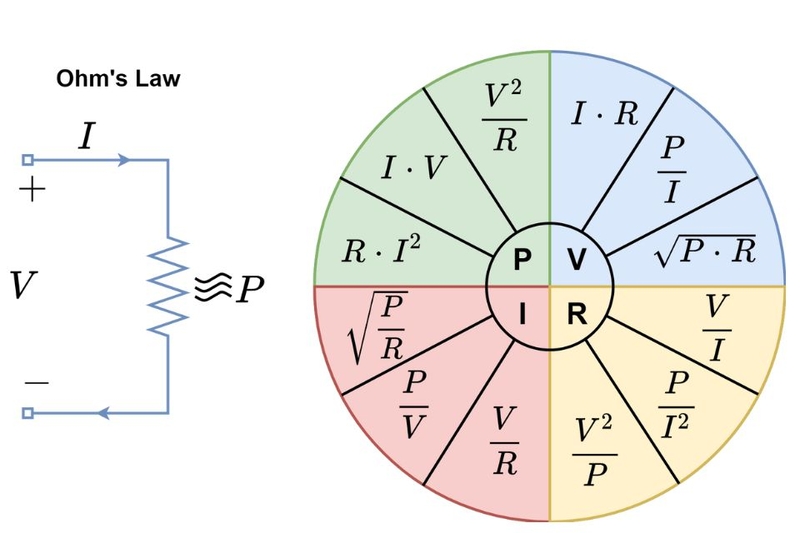

Định luật Ohm và công thức cơ bản

Định luật Ohm là nền tảng quan trọng trong vật lý điện học, mô tả mối quan hệ giữa hiệu điện thế (V), cường độ dòng điện (I) và điện trở (R) của một vật dẫn.

Phát biểu định luật như sau: “Dòng điện chạy qua một vật dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu vật dẫn và tỉ lệ nghịch với điện trở của vật dẫn.”

Công thức định luật Ohm được biểu diễn dưới dạng:

• I = V / R

Từ công thức này, ta có thể dễ dàng suy ra các mối quan hệ khác:

• V = I × R
• R = V / I

Trong đó:

• I: Cường độ dòng điện (đơn vị: Ampe – A)
• V: Hiệu điện thế (đơn vị: Vôn – V)
• R: Điện trở (đơn vị: Ôm – Ω)

Định luật Ohm được ứng dụng rộng rãi trong các bài toán điện học cơ bản, giúp xác định đại lượng còn lại khi biết hai yếu tố bất kỳ. Qua đó, người học có thể phân tích, tính toán và thiết kế mạch điện chính xác, đồng thời hiểu rõ hơn về cách dòng điện hoạt động trong từng điều kiện cụ thể.

Công thức tính R trong các mạch điện

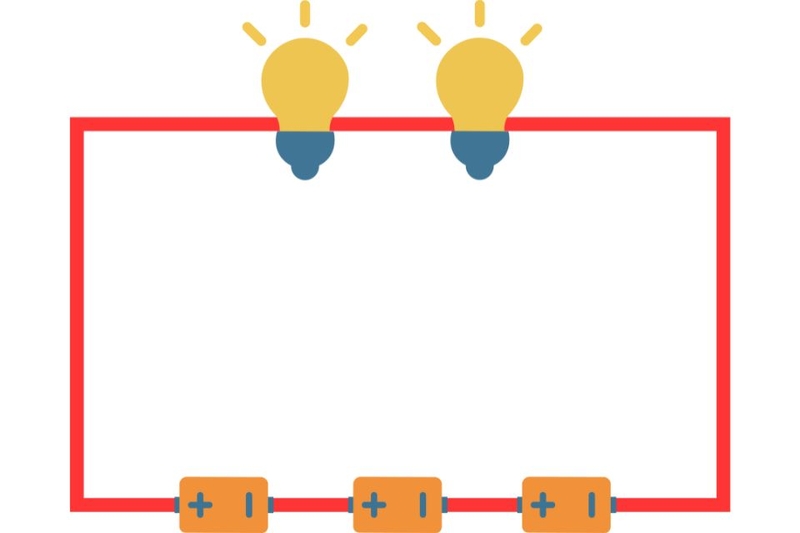

Công thức tính R trong mạch điện mắc nối tiếp

Trong mạch điện mắc nối tiếp, các điện trở được sắp xếp liên tiếp nhau trên cùng một đường dẫn. Điều này có nghĩa là dòng điện chỉ có một đường đi duy nhất, lần lượt đi qua từng điện trở trong mạch. Do đó, cường độ dòng điện (I) ở mọi điểm trên mạch nối tiếp là như nhau, trong khi hiệu điện thế (V) được chia đều cho từng điện trở thành phần.

Công thức tổng quát để tính điện trở tương đương trong mạch nối tiếp là: Rₜ = R₁ + R₂ + R₃ + …

Trong đó:

• Rₜ: Điện trở tương đương của toàn mạch.
• R₁, R₂, R₃,…: Các điện trở thành phần mắc nối tiếp.

Đặc điểm của mạch nối tiếp:

• Dòng điện chạy qua các điện trở là như nhau: I₁ = I₂ = I₃ = I.
• Hiệu điện thế toàn mạch bằng tổng hiệu điện thế trên từng điện trở: Vₜ = V₁ + V₂ + V₃ + ….

Nếu một điện trở trong mạch bị hỏng (đứt), toàn bộ mạch sẽ ngừng hoạt động.

Ví dụ minh họa: Giả sử ba điện trở có giá trị lần lượt là R₁ = 2Ω, R₂ = 3Ω, R₃ = 5Ω được mắc nối tiếp. Khi đó điện trở tương đương của toàn mạch là: Rₜ = 2 + 3 + 5 = 10Ω

Kết quả cho thấy, trong mạch nối tiếp, điện trở tổng luôn lớn hơn từng điện trở thành phần, và việc thêm điện trở mới sẽ khiến tổng điện trở tăng lên tương ứng.

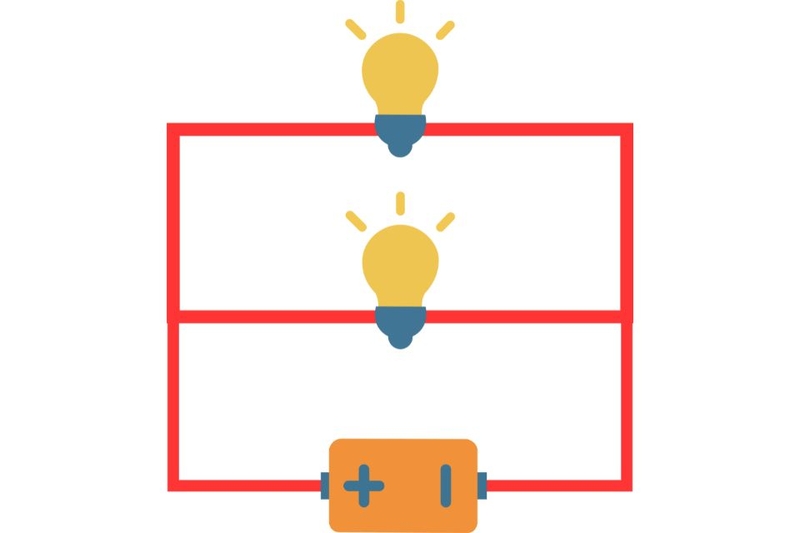

Công thức tính R trong mạch điện mắc song song

Trong mạch điện mắc song song, các điện trở được nối vào mạch sao cho hai đầu của chúng cùng được nối với hai điểm chung. Khi đó, dòng điện từ nguồn sẽ phân nhánh thành nhiều dòng nhỏ, mỗi nhánh đi qua một điện trở riêng rồi hợp lại ở đầu kia của mạch. Với cách mắc này, các nhánh trong mạch có hiệu điện thế bằng nhau, nhưng cường độ dòng điện qua mỗi nhánh lại khác nhau tùy theo giá trị điện trở.

Công thức tổng quát để tính điện trở tương đương trong mạch song song là: 1/Rₜ = 1/R₁ + 1/R₂ + 1/R₃ + …

Trong đó:

• Rₜ: Điện trở tương đương của toàn mạch.
• R₁, R₂, R₃,…: Các điện trở thành phần mắc song song.

Khi mạch chỉ có hai điện trở song song, ta có thể rút gọn công thức như sau: Rₜ = (R₁ × R₂) / (R₁ + R₂)

Đặc điểm của mạch song song:

• Hiệu điện thế trên các nhánh bằng nhau: V₁ = V₂ = V₃ = Vₜ.
• Dòng điện tổng bằng tổng dòng điện qua các nhánh: Iₜ = I₁ + I₂ + I₃ + ….

Điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong các nhánh.

Ví dụ minh họa: Giả sử có hai điện trở R₁ = 6Ω và R₂ = 3Ω mắc song song. Khi đó, điện trở tương đương của mạch là: Rₜ = (6 × 3) / (6 + 3) = 18 / 9 = 2Ω

Kết quả cho thấy, trong mạch song song, điện trở tổng giảm xuống khi thêm các nhánh mới, giúp dòng điện lưu thông dễ dàng hơn và hạn chế hao tổn năng lượng trong mạch.

Cách đọc và xác định giá trị điện trở thực tế

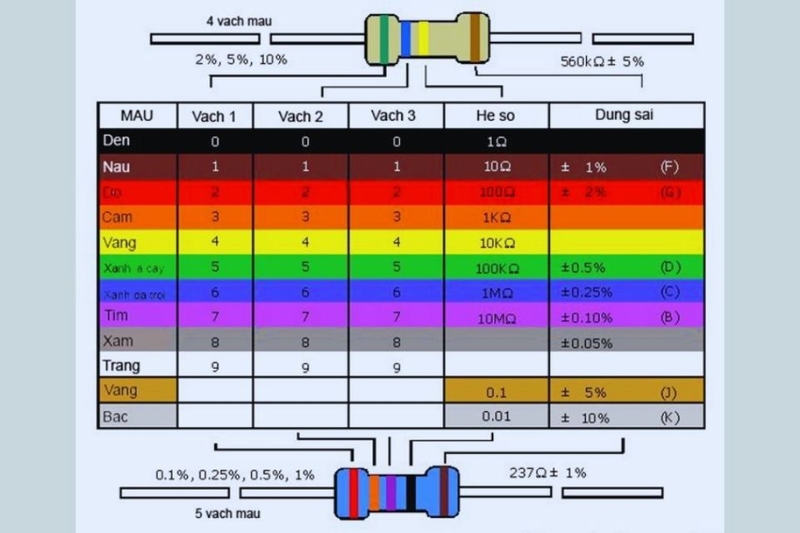

Dựa vào mã màu trên điện trở

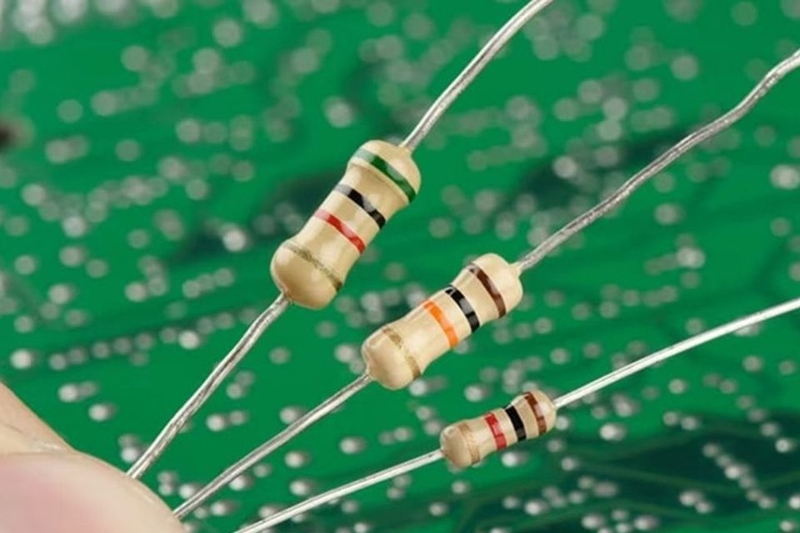

Trong thực tế, hầu hết các điện trở đều có mã màu in trực tiếp trên thân để biểu thị giá trị của chúng. Phương pháp mã hóa này được tiêu chuẩn hóa theo quy ước quốc tế, giúp người dùng dễ dàng nhận biết mà không cần dụng cụ đo.

Một điện trở thường có 4, 5 hoặc 6 dải màu, mỗi dải thể hiện một thông tin cụ thể:

• Dải 1 và dải 2: Hai chữ số đầu tiên của giá trị điện trở.
• Dải 3: Hệ số nhân (số mũ của 10).
• Dải 4: Sai số (tolerance), thường nằm trong khoảng ±1%, ±2%, ±5%, hoặc ±10%.
• Dải 5 và 6 (nếu có): Dành cho điện trở chính xác cao, biểu thị thêm hệ số nhiệt hoặc giá trị bổ sung.

Ví dụ minh họa: Một điện trở có 4 dải màu lần lượt là Đỏ – Tím – Vàng – Vàng.

Theo bảng mã quy ước:

• Đỏ = 2
• Tím = 7
• Vàng (hệ số nhân) = 10⁴
• Vàng (sai số) = ±5%

Khi đó, giá trị điện trở được tính là: R = 27 × 10⁴ = 270000Ω = 270kΩ (±5%)

Dựa vào vòng màu và sai số

Cách đọc điện trở theo vòng màu thực chất là phương pháp mở rộng của mã màu, áp dụng cho các loại điện trở có kích thước lớn hơn hoặc độ chính xác cao hơn. Nguyên tắc cơ bản là đọc lần lượt các vòng từ trái sang phải, bắt đầu từ vòng gần mép điện trở nhất.

Các bước đọc giá trị điện trở theo vòng màu:

• Xác định số vòng màu (thường là 4, 5 hoặc 6 vòng).
• Ghi lại giá trị số tương ứng của từng màu theo bảng quy chuẩn (đen = 0, nâu = 1, đỏ = 2, cam = 3, vàng = 4, lục = 5, lam = 6, tím = 7, xám = 8, trắng = 9).
• Lấy các chữ số đầu làm giá trị, nhân với hệ số của vòng tiếp theo để ra giá trị điện trở danh định.
• Vòng cuối cùng thể hiện mức sai số, cho biết khoảng dao động thực tế của điện trở.

Ví dụ: Một điện trở có 5 vòng màu: Nâu – Đen – Đỏ – Cam – Vàng.

• Hai vòng đầu (Nâu, Đen) → 10
• Vòng thứ ba (Đỏ) → Nhân 10²
• Vòng thứ tư (Cam) → Sai số ±3%
• Vòng thứ năm (Vàng) → Hệ số nhiệt (không bắt buộc)

Khi đó, giá trị điện trở danh định là: R = 10 × 10² = 1000Ω = 1kΩ (±3%)

Tạm kết

Hiểu rõ công thức tính R là nền tảng quan trọng để nắm bắt quy luật hoạt động của dòng điện trong các mạch điện học. Việc vận dụng linh hoạt hai dạng mắc nối tiếp và song song giúp người học dễ dàng phân tích, thiết kế và kiểm soát hệ thống điện một cách khoa học. Đây cũng là bước khởi đầu để tiến tới những kiến thức nâng cao hơn trong lĩnh vực vật lý và kỹ thuật điện tử.
