Database Diagram là gì? Khám phá về sơ đồ cơ sở dữ liệu trực quan vô cùng hữu ích

Vậy Database Diagram là gì, và tại sao nó lại trở nên cần thiết để phát triển, quản lý cơ sở dữ liệu? Hãy cùng tìm hiểu kỹ hơn về công cụ này qua bài viết dưới đây.

Database Diagram là gì?

Giải đáp cho câu hỏi Database Diagram là gì thì đây là công cụ trực quan quan trọng giúp người dùng hình dung, quản lý cấu trúc dữ liệu, hay còn gọi là sơ đồ cơ sở dữ liệu. Sơ đồ này thường thể hiện các bảng dữ liệu, các cột trong từng bảng, cùng mối quan hệ giữa các bảng, để người dùng dễ dàng quản lý và tổ chức dữ liệu.

Sơ đồ cơ sở dữ liệu giống như bản thiết kế của một cơ sở dữ liệu. Nó mô tả cách những dữ liệu được sắp xếp và liên kết, đồng thời đưa ra quy tắc ràng buộc để đảm bảo tính nhất quán của dữ liệu. Những quy tắc này là nền tảng để hệ thống cơ sở dữ liệu có thể hoạt động ổn định, chính xác. Khi sử dụng sơ đồ cơ sở dữ liệu, chúng ta có thể thấy được cách mà các thông tin trong đời sống thực được mô hình hóa và tổ chức trong hệ thống dữ liệu, từ đó dễ dàng hơn trong việc thiết kế và quản lý cơ sở dữ liệu hiệu quả. Giờ thì bạn đã rõ Database Diagram là gì rồi chứ!

Lợi ích khi sử dụng Database Diagram

Sau khi đã hiểu Database Diagram là gì, tiếp theo hãy cùng FPT Shop khám phá những lợi ích thiết thực khi sử dụng công cụ này. Với những ưu điểm vượt trội trong việc quản lý và phát triển hệ thống dữ liệu, Database Diagram trở thành công cụ không thể thiếu cho rất nhiều đối tượng người dùng:

• Cung cấp cái nhìn toàn diện về cấu trúc dữ liệu: Database Diagram hiển thị chi tiết các bảng, cột và mối quan hệ giữa chúng, để các nhà phát triển có thể nắm bắt cách dữ liệu được tổ chức và liên kết, từ đó việc xây dựng, quản lý cơ sở dữ liệu sẽ tốt hơn.
• Hỗ trợ đánh giá và tối ưu hóa hệ thống: Sơ đồ cơ sở dữ liệu giúp người dùng phát hiện những điểm yếu trong thiết kế, hoặc các yếu tố chưa hợp lý. Qua đó, nhà phát triển có thể tiến hành điều chỉnh để cải thiện hiệu suất, tối ưu hóa tốc độ truy vấn dữ liệu và hạn chế những vấn đề tiềm ẩn.
• Công cụ giao tiếp hiệu quả trong nhóm làm việc: Database Diagram cung cấp cách trình bày trực quan và dễ hiểu, các thành viên trong nhóm kể cả những người không chuyên sâu về kỹ thuật đều có thể hiểu rõ hơn về cách hệ thống dữ liệu vận hành.
• Kiểm soát các thay đổi một cách có hệ thống: Khi thiết kế hoặc cập nhật cơ sở dữ liệu, sơ đồ này giúp các nhà phát triển thực hiện các thay đổi như thêm, bớt, hoặc điều chỉnh bảng và mối quan hệ một cách hợp lý, mà không gây xáo trộn cho toàn bộ hệ thống, đảm bảo tính ổn định và đồng bộ của cơ sở dữ liệu.
• Đảm bảo chất lượng, tính toàn vẹn dữ liệu: Database Diagram hỗ trợ việc thiết lập những quy tắc toàn vẹn dữ liệu (data integrity), ngăn ngừa lỗi và duy trì tính nhất quán, chính xác của dữ liệu. Điều này đặc biệt quan trọng trong các hệ thống lớn, khi tính chính xác của dữ liệu cần được đảm bảo.
• Lưu trữ tài liệu chi tiết: Database Diagram đóng vai trò như một tài liệu tham khảo quan trọng. Nó ghi lại cấu trúc và thiết kế hệ thống, các nhà phát triển có thể dễ dàng tra cứu khi cần bảo trì hoặc nâng cấp cơ sở dữ liệu, đồng thời tiết kiệm thời gian, tăng hiệu quả trong quá trình phát triển dài hạn.

Các loại Database Diagram phổ biến

Sơ đồ quan hệ thực thể

Sơ đồ quan hệ thực thể (Entity Relationship Diagram - viết tắt là ERD) là một trong những công cụ thiết kế cơ sở dữ liệu phổ biến nhất. Đây là phương pháp trực quan hóa để người dùng xác định và biểu diễn các thực thể, thuộc tính và mối quan hệ trong hệ thống.

ERD đóng vai trò như một bản thiết kế chi tiết, để các nhà phát triển hiểu rõ cấu trúc dữ liệu từ giai đoạn đầu của dự án, từ đó đưa ra các quyết định thiết kế phù hợp và tránh được những sai sót tiềm ẩn trong quá trình triển khai. Với khả năng mô tả trực quan và chi tiết, ERD trở thành công cụ không thể thiếu trong quá trình phân tích, thiết kế cơ sở dữ liệu chuyên nghiệp.

Sơ đồ lược đồ quan hệ

Sơ đồ lược đồ quan hệ (Relational Schema Diagram) là một loại sơ đồ dùng để mô tả cấu trúc của cơ sở dữ liệu dưới dạng các bảng và mối quan hệ giữa chúng. Sơ đồ này thể hiện cách các bảng được liên kết thông qua khóa chính (primary key) và khóa ngoại (foreign key), để người dùng hiểu rõ cách dữ liệu được tổ chức và liên kết với nhau trong hệ thống.

Relational Schema Diagram giúp các nhà phát triển có cái nhìn tổng quan về cách mà các thành phần trong cơ sở dữ liệu tương tác với nhau. Sơ đồ này hỗ trợ xác định mối liên hệ, đảm bảo tính toàn vẹn dữ liệu, và ngăn ngừa các lỗi có thể xảy ra khi thiết kế hoặc thao tác với cơ sở dữ liệu. Nó đặc biệt hữu ích trong việc tối ưu hóa thiết kế, vì các khóa và mối quan hệ được định nghĩa rõ ràng để hệ thống cơ sở dữ liệu trở nên dễ quản lý, dễ bảo trì, hỗ trợ việc truy xuất dữ liệu hiệu quả hơn.

Sơ đồ UML

Sơ đồ UML (Unified Modeling Language) cung cấp cách tiếp cận chuẩn hóa trong việc mô hình hóa hệ thống phần mềm và cơ sở dữ liệu. Với khả năng biểu diễn đa dạng thông qua các loại biểu đồ khác nhau, UML cho phép người dùng mô tả chi tiết cả cấu trúc tĩnh và hành vi động của hệ thống.

Đặc biệt, sơ đồ lớp (Class Diagram) trong UML được sử dụng rộng rãi để thiết kế cơ sở dữ liệu, thể hiện rõ các lớp đối tượng, thuộc tính, phương thức hay mối quan hệ giữa chúng. Nhờ tính linh hoạt và khả năng mở rộng, UML không chỉ giúp các nhà phát triển dễ dàng chuyển đổi từ mô hình sang mã nguồn, mà còn tạo điều kiện thuận lợi cho việc trao đổi thông tin giữa các thành viên trong dự án.

Sơ đồ dữ liệu luồng

Sơ đồ dữ liệu luồng (Data Flow Diagram - DFD) là công cụ mô hình hóa trực quan thể hiện cách thức dữ liệu di chuyển, được xử lý trong một hệ thống. Với khả năng minh họa rõ ràng quy trình xử lý dữ liệu, DFD hỗ trợ người dùng theo dõi quá trình thông tin di chuyển từ điểm khởi đầu đến điểm kết thúc.

Sơ đồ này đặc biệt hữu ích trong việc xác định các quy trình nghiệp vụ, nguồn dữ liệu, điểm lưu trữ hay điểm tương tác giữa hệ thống với người dùng. Thông qua việc phân tích DFD, các nhà phát triển có thể nhanh chóng phát hiện những điểm nghẽn, tối ưu hóa luồng dữ liệu và cải thiện hiệu suất tổng thể của hệ thống.

Các phần mềm hỗ trợ vẽ Database Diagram

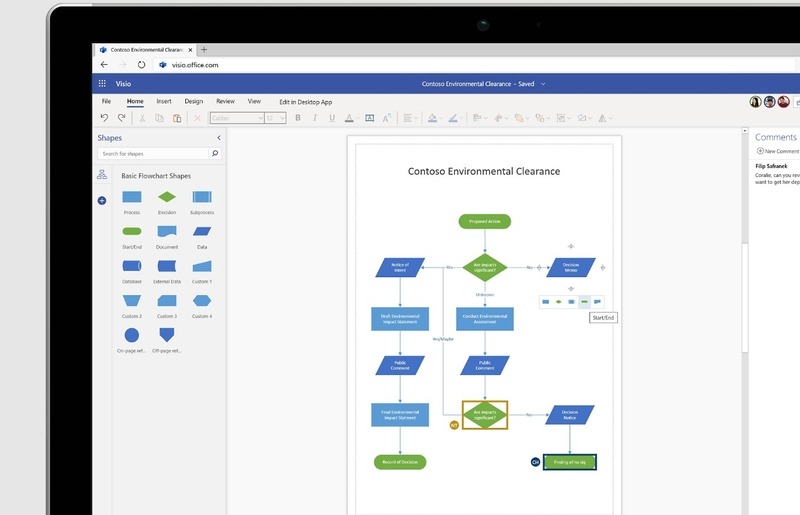

Hiện nay, có nhiều phần mềm hỗ trợ vẽ Database Diagram, để người dùng nhanh chóng tạo ra các sơ đồ cơ sở dữ liệu một cách trực quan, hiệu quả.  là một trong những công cụ phổ biến nhất với giao diện thân thiện và thư viện mẫu đa dạng, cho phép người dùng dễ dàng xây dựng, tùy chỉnh sơ đồ. Đây là lựa chọn phù hợp cho các doanh nghiệp và cá nhân đã quen với hệ sinh thái Microsoft.

Bên cạnh đó, MySQL Workbench là công cụ chuyên dụng cho hệ quản trị cơ sở dữ liệu MySQL, hỗ trợ thiết kế và quản lý sơ đồ cơ sở dữ liệu trực tiếp trên hệ thống, rất thích hợp cho các dự án sử dụng MySQL. Ngoài ra, các phần mềm khác như Visual Paradigm, SmartDraw, Creately, và EdrawMax cũng rất hữu ích. Những công cụ này sẽ hỗ trợ các nhà phát triển hay quản lý cơ sở dữ liệu dễ dàng nắm bắt, tối ưu hóa cấu trúc hệ thống, đảm bảo thiết kế hệ thống đạt hiệu quả cao.

Tạm kết

Bài viết trên đây của FPT Shop đã giải đáp cho bạn Database Diagram là gì, cũng như giới thiệu các loại sơ đồ cơ sở dữ liệu phổ biến và lợi ích mà chúng mang lại trong quá trình phát triển, quản lý hệ thống. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về vai trò và ứng dụng của Database Diagram, từ đó tận dụng công cụ này để xây dựng hệ thống dữ liệu tối ưu.
