EtherCAT là gì? Tìm hiểu công nghệ mạng truyền thông thời gian thực trong công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, việc hiểu rõ EtherCAT là gì đóng vai trò quan trọng trong việc xây dựng hệ thống điều khiển hiệu quả và chính xác. EtherCAT là giao thức truyền thông thời gian thực giúp các thiết bị trong nhà máy, robot hay hệ thống điều khiển có thể hoạt động đồng bộ, ổn định và tốc độ cao. Công nghệ này đang dần trở thành tiêu chuẩn phổ biến trong kỷ nguyên công nghiệp 4.0.

EtherCAT là gì? Đặc điểm cơ bản

Định nghĩa EtherCAT

EtherCAT là gì? EtherCAT (Ethernet for Control Automation Technology) là một mạng mở Ethernet Master/Slave thời gian thực được phát triển dành cho các hệ thống tự động hóa. Giao thức này cho phép xử lý đến 1000 I/O phân tán chỉ trong 30 micro giây hoặc 100 trục trong 100 micro giây, nhờ khả năng truyền dữ liệu tốc độ cao qua cáp sợi quang hoặc cáp xoắn.

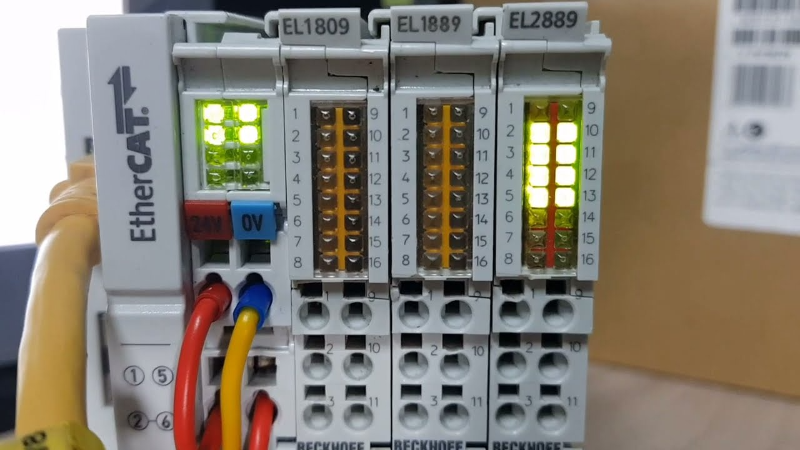

Đặc điểm nổi bật của EtherCAT

EtherCAT sử dụng giao thức Ethernet để truyền dữ liệu nhanh chóng và đồng bộ giữa các thiết bị trong mạng. Điểm khác biệt là dữ liệu có thể đi qua nhiều thiết bị trong cùng một chuỗi liên kết duy nhất (daisy chain), giúp giảm chi phí cáp và thời gian thi công. Mạng EtherCAT được tối ưu cho kiểm soát thời gian thực với độ trễ cực thấp và khả năng đồng bộ hoàn hảo.

EtherCAT được ứng dụng rộng rãi trong các lĩnh vực như điều khiển động cơ, hệ thống máy móc công nghiệp, robot, dây chuyền sản xuất tự động và nhiều hệ thống yêu cầu độ chính xác cao khác.

Lịch sử phát triển của EtherCAT

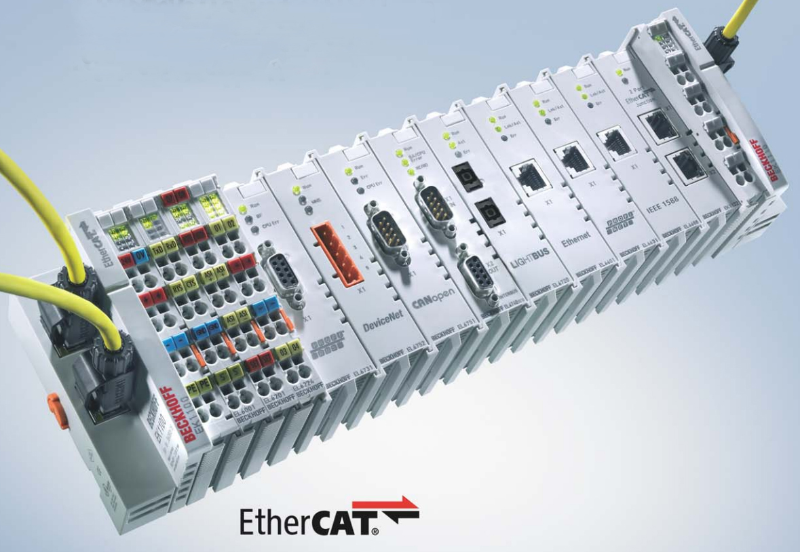

EtherCAT là gì không thể hiểu trọn vẹn nếu không nhìn lại lịch sử ra đời của nó. EtherCAT được phát triển bởi hãng Beckhoff Automation – một thương hiệu nổi tiếng chuyên sản xuất PLC và các thiết bị điều khiển công nghiệp. Giao thức này ra đời vào năm 2003, dựa trên nền tảng của công nghệ Fieldbus có tên LightBus từ cuối thập niên 1980.

Đến năm 2004, Beckhoff chuyển giao quyền phát triển và quảng bá tiêu chuẩn cho tổ chức ETG (EtherCAT Technology Group). Hiện nay, EtherCAT đã được tiêu chuẩn hóa theo IEC 61158 và được hàng nghìn doanh nghiệp toàn cầu sử dụng trong các hệ thống điều khiển hiện đại.

Tại sao EtherCAT lại quan trọng trong công nghiệp tự động hóa?

Độ chính xác và tốc độ truyền dữ liệu vượt trội

Trong các dây chuyền sản xuất tự động, độ chính xác về thời gian là yếu tố sống còn. Việc khởi động, dừng hoặc điều khiển máy móc cần được thực hiện gần như tức thời. EtherCAT là giao thức truyền thông có độ trễ cực thấp, đảm bảo dữ liệu được truyền và xử lý nhanh chóng giữa các thiết bị, giúp hệ thống hoạt động nhịp nhàng, an toàn và hiệu quả.

Ưu điểm nổi bật của EtherCAT

• Hiệu suất cao: Giao thức EtherCAT có thể đạt tốc độ truyền lên đến 200 Mbps (chế độ song công).
• Độ chính xác cao: Độ trễ chỉ ở mức 1 nanosecond, giúp đảm bảo thời gian thực.
• Cấu trúc linh hoạt: Có thể thiết lập theo dạng vòng, cây hoặc sao tùy ứng dụng.
• Khả năng mở rộng mạnh: Hỗ trợ hàng nghìn thiết bị kết nối cùng lúc.
• Dễ cấu hình: Không cần sử dụng địa chỉ IP hay MAC, EtherCAT Master sẽ tự động gán node và đồng bộ thời gian.
• Chi phí tối ưu: Chi phí triển khai tương đương hoặc thấp hơn các mạng Fieldbus truyền thống.

Cách thức hoạt động của EtherCAT là gì?

Lớp vật lý và lớp liên kết dữ liệu

EtherCAT sử dụng cùng lớp vật lý và lớp liên kết dữ liệu của Ethernet, trong đó:

• Lớp vật lý gồm phần cứng giúp truyền tải dữ liệu qua mạng.
• Lớp liên kết dữ liệu chịu trách nhiệm mã hóa dữ liệu thành các gói EtherCAT Frame để truyền đi.

Khác với Ethernet truyền thống, EtherCAT lược bỏ các lớp Mạng (IP) và Truyền tải (TCP/UDP) để đảm bảo tính chính xác thời gian thực.

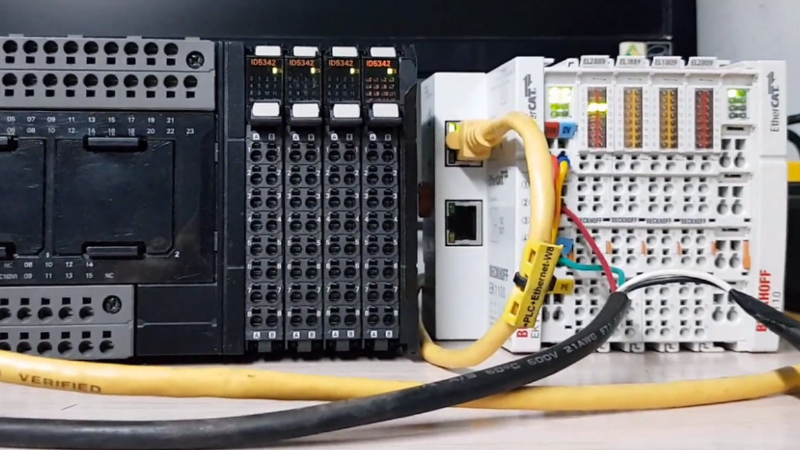

Cấu trúc chuỗi liên kết và truyền dữ liệu

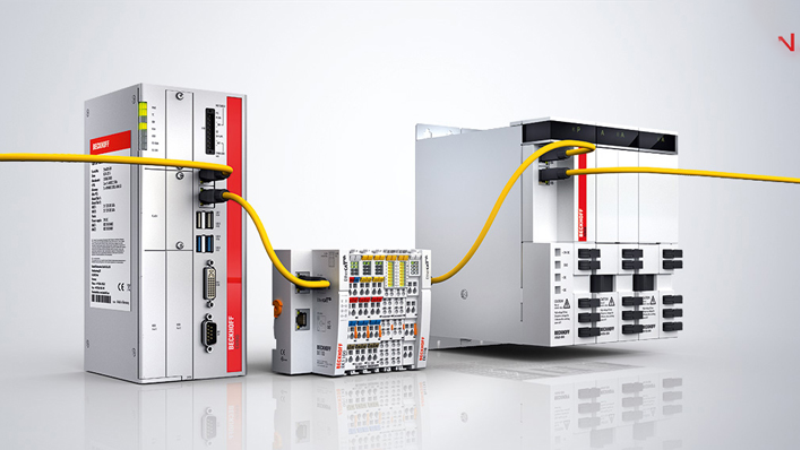

Các thiết bị EtherCAT được kết nối nối tiếp nhau theo dạng chuỗi vật lý. Mỗi thiết bị Slave nhận dữ liệu từ thiết bị phía trước và chuyển tiếp cho thiết bị tiếp theo, đồng thời xử lý phần dữ liệu của riêng mình. Điều này giúp luồng thông tin đi qua nhanh chóng mà không cần chờ từng thiết bị phản hồi riêng lẻ.

Frame EtherCAT chứa đầy đủ dữ liệu điều khiển, I/O và kiểm tra lỗi. EtherCAT Master sẽ gửi frame này qua mạng, các Slave xử lý theo yêu cầu và chuyển tiếp liên tục đến khi dữ liệu quay về Master để hoàn tất vòng truyền thông.

Truyền thông thời gian thực

EtherCAT hoạt động theo cơ chế truyền thông thời gian thực, cho phép các thiết bị đồng bộ chính xác đến mức micro giây. Dữ liệu được truyền song song, đồng thời xử lý khi đi qua từng node, giúp tiết kiệm thời gian và giảm độ trễ tổng thể xuống mức cực thấp.

Sự khác biệt giữa EtherCAT và Ethernet

Ethernet truyền thống cho phép nhiều thiết bị gửi dữ liệu đồng thời, dễ dẫn đến xung đột và quá tải khi hệ thống phức tạp. Ngược lại, EtherCAT chỉ có một thiết bị Master duy nhất chịu trách nhiệm truyền dữ liệu, giúp loại bỏ xung đột và tăng tốc độ đáng kể.

Đặc biệt, EtherCAT tích hợp cơ chế đồng hồ phân tán, cho phép xác định độ trễ giữa các node cực kỳ chính xác. Nhờ đó, EtherCAT đạt được độ sai lệch thời gian (jitter) chỉ 1 micro giây, tương đương chuẩn IEEE 1588 PTP mà không cần thêm phần cứng bổ sung.

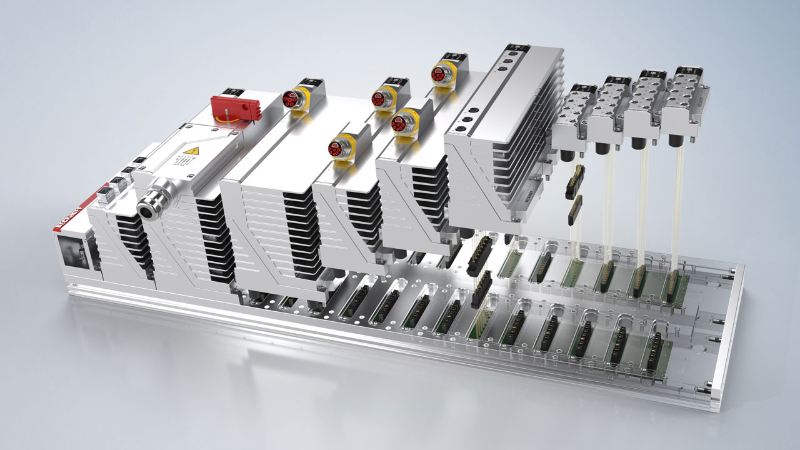

Khả năng chịu lỗi và cấu trúc linh hoạt của EtherCAT

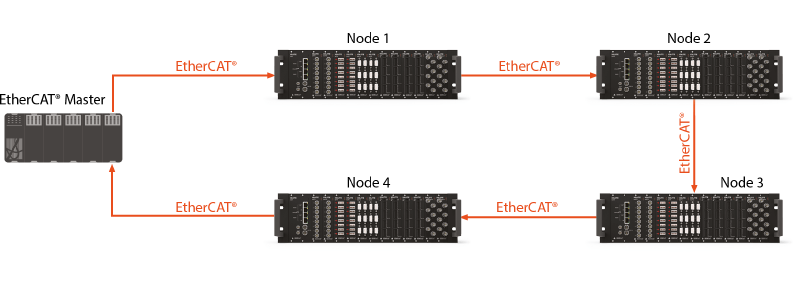

Mạng EtherCAT có thể được cấu hình linh hoạt theo dạng vòng, cây hoặc sao, giúp đảm bảo tính ổn định cao. Nếu một node trong mạng gặp lỗi hoặc mất kết nối, hệ thống vẫn có thể hoạt động bình thường bằng cách tự động chuyển hướng dữ liệu.

Khoảng cách giữa các node có thể lên đến 100 mét, cho phép triển khai linh hoạt trong các nhà máy, xí nghiệp lớn. EtherCAT không cần switch trung gian, giúp giảm chi phí và đơn giản hóa thiết kế.

Ứng dụng của EtherCAT trong công nghiệp hiện đại

EtherCAT được ứng dụng trong nhiều lĩnh vực:

• Hệ thống điều khiển robot công nghiệp.
• Máy CNC, servo, điều khiển trục và động cơ.
• Tự động hóa dây chuyền sản xuất.
• Hệ thống điều khiển trong nhà máy thông minh.

Với ưu thế tốc độ cao, đồng bộ hóa chính xác và khả năng mở rộng lớn, EtherCAT trở thành chuẩn giao tiếp truyền thông hàng đầu cho các hệ thống tự động hóa thế hệ mới.

Kết bài

Qua bài viết này, bạn đã hiểu rõ EtherCAT là gì, cách hoạt động, ưu điểm và tầm quan trọng của giao thức này trong công nghiệp. Với khả năng xử lý nhanh, độ trễ cực thấp và cấu trúc linh hoạt, EtherCAT đang dần thay thế các chuẩn mạng cũ, trở thành giải pháp truyền thông thời gian thực tối ưu cho tự động hóa trong kỷ nguyên 4.0.
