FET là gì? MOSFET là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong mạch điện tử hiện nay

Nếu bạn đã nghe đến transistor BJT thì có lẽ bạn cũng từng thắc mắc “FET là gì? MOSFET là gì?” FET (viết tắt của Field Effect Transistor) là transistor hoạt động theo nguyên lý điều khiển dòng điện bằng điện trường. Trong khi đó, MOSFET là một loại FET phổ biến nhất hiện nay, có khả năng đóng ngắt nhanh và tiêu thụ công suất thấp.

Những linh kiện này đóng vai trò quan trọng trong việc điều khiển dòng điện và tín hiệu, đặc biệt trong các thiết bị điện tử hiện đại như máy tính, điện thoại hay nguồn điện chuyển mạch.

FET là gì? MOSFET là gì?

Để giải đáp thắc mắc “FET là gì? MOSFET là gì?”, chúng ta hãy cùng lần lượt tìm hiểu về FET và MOSFET qua nội dung dưới đây.

Khái niệm FET (Field Effect Transistor)

FET là transistor hiệu ứng trường, hoạt động dựa trên nguyên lý điều khiển dòng điện nhờ điện áp đặt vào cực điều khiển, thay vì dùng dòng điện như BJT. FET có ba cực chính:

• G (Gate): Cổng điều khiển.
• D (Drain): Cực thoát dòng điện.
• S (Source): Cực nguồn.

Dòng điện giữa cực Drain và Source được điều chỉnh thông qua điện áp đặt tại cực Gate. Do dòng điều khiển hầu như không đáng kể, FET có điện trở đầu vào rất cao, giúp giảm hao phí và tiêu thụ công suất thấp trong mạch.

Phân loại FET

FET được chia thành hai loại chính:

• JFET (Junction FET): hoạt động dựa trên tiếp giáp p-n, có cấu trúc đơn giản và độ ổn định cao.
• MOSFET (Metal Oxide Semiconductor FET): sử dụng lớp cách điện giữa cổng và kênh dẫn, giúp điều khiển hiệu quả hơn.

Trong thực tế, MOSFET được sử dụng phổ biến hơn vì có khả năng đóng ngắt nhanh, hoạt động ổn định ở tần số cao và tiêu thụ năng lượng thấp.

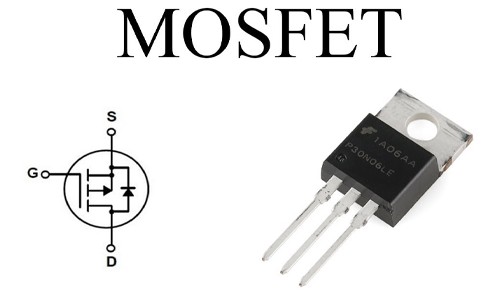

Khái niệm MOSFET (Metal Oxide Semiconductor FET)

MOSFET là viết tắt của Metal Oxide Semiconductor Field Effect Transistor, nghĩa là transistor hiệu ứng trường có lớp oxit kim loại. Đây là loại FET đặc biệt có cấu tạo phức tạp hơn JFET, nhưng mang lại hiệu suất và tốc độ xử lý tín hiệu cao hơn nhiều.

MOSFET gồm ba cực chính, gọi tắt là G, S và D:

• Gate (G): Cực điều khiển.
• Source (S): Cực nguồn.
• Drain (D): Cực thoát.

Giữa lớp kim loại của cực Gate và chất bán dẫn có một lớp cách điện SiO₂ (silicon oxide), giúp MOSFET hoạt động dựa trên điện trường mà không cần dòng điều khiển trực tiếp.

Nguyên lý hoạt động của MOSFET

Khi điện áp dương được đặt giữa cực Gate và Source, điện trường sinh ra sẽ làm thay đổi số lượng hạt dẫn trong vùng bán dẫn, tạo nên một kênh dẫn điện nối giữa Drain và Source.

Khi điện áp điều khiển đủ lớn, MOSFET dẫn điện cho phép dòng chảy qua. Ngược lại, khi điện áp điều khiển bằng 0 hoặc âm thì kênh dẫn bị ngắt, dòng điện không thể lưu thông.

Ưu điểm lớn nhất của MOSFET so với BJT là điều khiển bằng điện áp, giúp tiết kiệm năng lượng, tốc độ đóng ngắt cao và dễ tích hợp trong các mạch kỹ thuật số.

Cấu tạo và đặc điểm của MOSFET

Cấu tạo cơ bản của MOSFET

MOSFET có hai loại cấu trúc chính là N-channel (kênh N) và P-channel (kênh P).

• Với MOSFET kênh N, dòng điện chạy từ Drain xuống Source khi điện áp Gate dương.
• Với MOSFET kênh P, dòng điện chạy ngược từ Source lên Drain khi điện áp Gate âm.

Cấu trúc vật lý của MOSFET gồm ba lớp: kim loại (Metal) - oxit (Oxide) - bán dẫn (Semiconductor). Lớp oxit SiO₂ cách điện giữa cổng điều khiển và kênh dẫn, giúp giảm rò rỉ dòng và tăng hiệu quả điều khiển.

Đặc tính hoạt động của MOSFET

MOSFET có ba vùng hoạt động chính:

• Vùng ngắt: Khi điện áp cổng nhỏ hơn giá trị ngưỡng, MOSFET không dẫn điện.
• Vùng tuyến tính: Khi điện áp tăng dần, dòng điện qua MOSFET tỉ lệ thuận với điện áp điều khiển.
• Vùng bão hòa: Khi điện áp đạt mức cao, dòng điện ổn định, MOSFET hoạt động như công tắc đóng hoàn toàn.

Nhờ đặc tính này, MOSFET được dùng nhiều trong các mạch khuếch đại, công tắc điện tử và điều khiển nguồn điện.

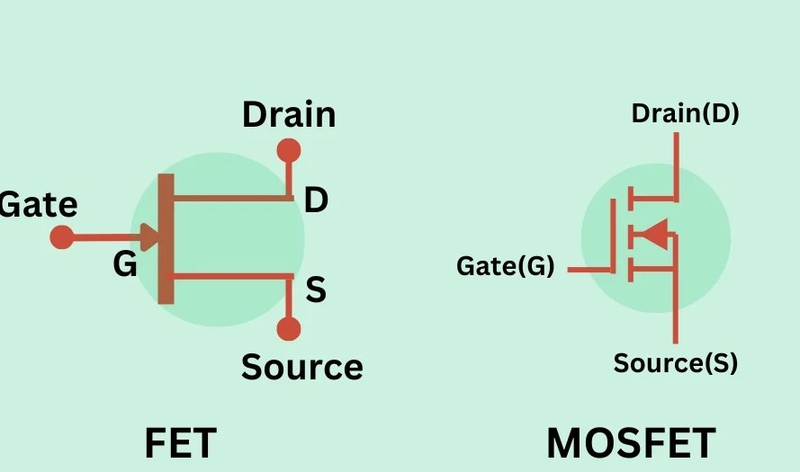

FET là gì? MOSFET là gì? So sánh FET và MOSFET

Qua bảng so sánh, có thể thấy MOSFET là phiên bản cải tiến hiện đại hơn của FET truyền thống, mang lại hiệu quả cao trong cả mạch tương tự và mạch số.

Ứng dụng thực tế của MOSFET trong kỹ thuật điện tử

MOSFET trong mạch công suất

MOSFET được dùng phổ biến trong các mạch chuyển mạch nguồn, bộ nghịch lưu và mạch điều khiển động cơ. Nhờ khả năng đóng ngắt nhanh, MOSFET giúp giảm tổn hao năng lượng, tăng hiệu suất hoạt động của thiết bị.

MOSFET trong mạch khuếch đại tín hiệu

Ở các mạch âm thanh hoặc radio, MOSFET được sử dụng để khuếch đại tín hiệu nhỏ thành tín hiệu mạnh hơn mà vẫn giữ nguyên độ trung thực. MOSFET có độ nhiễu thấp, thích hợp với các ứng dụng yêu cầu chất lượng tín hiệu cao.

MOSFET trong thiết bị điện tử tiêu dùng

Từ bộ sạc điện thoại, laptop cho đến tivi, máy tính, tất cả đều sử dụng MOSFET để điều chỉnh điện áp, bảo vệ mạch và tối ưu hiệu năng. Đây là linh kiện then chốt trong việc giúp thiết bị hoạt động ổn định và tiết kiệm điện năng.

Ưu điểm và hạn chế của MOSFET

Ưu điểm:

• Điều khiển bằng điện áp, tiết kiệm năng lượng.
• Đóng ngắt nhanh, phù hợp với tần số cao.
• Kích thước nhỏ, dễ tích hợp trên vi mạch.
• Có thể hoạt động ở công suất và điện áp cao.

Hạn chế:

• Dễ hư hỏng khi chịu tác động tĩnh điện.
• Khi dẫn điện, có điện trở nội RDS(on) khiến công suất tổn hao tăng nhẹ.

Nhìn chung, MOSFET vẫn là lựa chọn tối ưu cho hầu hết các thiết kế điện tử hiện đại nhờ sự cân bằng giữa tốc độ, hiệu suất và độ ổn định.

Tạm kết

Hy vọng bài viết đã giúp bạn hiểu rõ “FET là gì? MOSFET là gì?” cùng với nguyên lý, cấu tạo và ứng dụng thực tế. Đây là linh kiện quan trọng trong các mạch điện tử hiện đại, đóng vai trò kiểm soát và khuếch đại tín hiệu, góp phần nâng cao hiệu quả vận hành thiết bị.
