File DGN là gì? Khám phá định dạng thiết kế chuyên dụng của Bentley

Khi làm việc trong các lĩnh vực kỹ thuật như xây dựng, kiến trúc hay thiết kế hạ tầng, bạn có thể bắt gặp những tệp tin có đuôi .DGN mà không rõ chúng là gì. Dù ít phổ biến hơn so với định dạng DWG của AutoCAD, DGN vẫn là chuẩn dữ liệu quan trọng trong nhiều phần mềm CAD chuyên nghiệp. Vậy file DGN là gì, nó được sử dụng ở đâu và cách mở loại tệp này như thế nào? Hãy cùng khám phá chi tiết trong bài viết dưới đây.

File DGN là gì?

File DGN là định dạng tệp bản vẽ hai chiều (2D) và ba chiều (3D) được phát triển bởi Bentley Systems, chủ yếu sử dụng trong các phần mềm thiết kế CAD như MicroStation. DGN là viết tắt của “Design”, thể hiện mục đích chính của định dạng này là lưu trữ dữ liệu thiết kế kỹ thuật số.

DGN có vai trò tương tự như định dạng DWG trong AutoCAD của Autodesk. Tuy nhiên, thay vì phục vụ kiến trúc dân dụng thông thường, DGN thường được dùng trong các lĩnh vực xây dựng cơ sở hạ tầng, giao thông, cầu đường, và công trình công nghiệp quy mô lớn.

Hiểu một cách đơn giản, file DGN là tệp chứa toàn bộ thông tin hình học, cấu trúc, thuộc tính và lớp (layer) của một bản vẽ kỹ thuật. Nhờ khả năng lưu trữ dữ liệu chính xác và dung lượng tối ưu, định dạng này vẫn được sử dụng rộng rãi trong nhiều tổ chức kỹ thuật trên toàn cầu.

Đặc điểm của file DGN

Trước khi đi sâu vào cách sử dụng, việc hiểu rõ đặc điểm của file DGN sẽ giúp bạn hình dung vì sao định dạng này được xem là một trong những chuẩn dữ liệu quan trọng trong ngành thiết kế kỹ thuật.

Cấu trúc dữ liệu dạng phần tử (Element-Based Structure)

Điểm nổi bật nhất của định dạng DGN là cách tổ chức dữ liệu theo từng phần tử (element).

Mỗi phần tử có thể là:

Điểm (Point) – xác định vị trí trong không gian.
Đường và đường cong (Line/Curve) – thể hiện hình học cơ bản của bản vẽ.
Văn bản (Text) – chú thích, ký hiệu kỹ thuật hoặc thông tin ghi chú.
Bề mặt và khối 3D (Surface/Solid) – dùng trong mô hình không gian ba chiều.

Ngoài dữ liệu hình học, file DGN còn lưu trữ thông tin về màu sắc, độ dày đường, lớp (level), vật liệu, và thuộc tính kỹ thuật.

Nhờ cấu trúc này, người dùng có thể kiểm soát chi tiết từng thành phần bản vẽ, đồng thời đảm bảo dung lượng file vẫn tối ưu và dễ dàng chia sẻ trong môi trường làm việc nhóm.

Có 2 phiên bản chính

Định dạng DGN trải qua hai thế hệ phát triển chính, phản ánh sự thay đổi trong công nghệ phần mềm thiết kế của Bentley Systems.

DGN V7: Phiên bản cũ, được sử dụng trong các bản MicroStation trước năm 2001. DGN V7 dựa trên kiến trúc 32-bit, giới hạn về kích thước và số lượng phần tử.
DGN V8: Phiên bản nâng cấp, ra mắt từ năm 2001 và vẫn được dùng phổ biến đến nay. DGN V8 hỗ trợ không gian 3D, kích thước tệp lớn hơn, tương thích Unicode và mở rộng khả năng tương tác với định dạng khác.

Với những cải tiến này, DGN V8 đã trở thành chuẩn định dạng chính thức trong nhiều dự án kỹ thuật quốc tế, đặc biệt là trong thiết kế hạ tầng, cầu đường và mô hình dữ liệu công trình (BIM).

Ứng dụng của file DGN trong thực tế

Khi hiểu file DGN là gì, bạn sẽ thấy định dạng này xuất hiện trong rất nhiều ngành kỹ thuật, đặc biệt là các dự án cần độ chính xác và quy mô lớn.

Trong thiết kế cơ sở hạ tầng

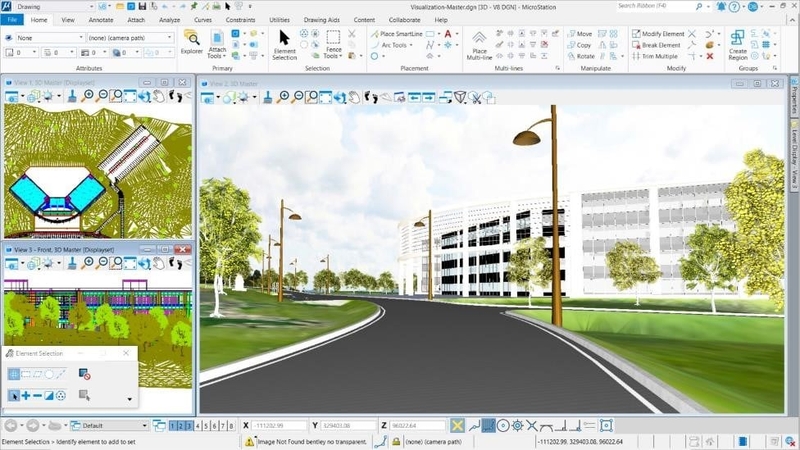

Các dự án đường cao tốc, cầu, hầm hoặc hệ thống thoát nước thường sử dụng DGN để lưu trữ mô hình 3D và bản vẽ kỹ thuật. Bentley MicroStation, phần mềm gốc của định dạng này, được nhiều công ty xây dựng và chính phủ sử dụng để quản lý bản vẽ hạ tầng công cộng.

Trong kiến trúc và kỹ thuật dân dụng

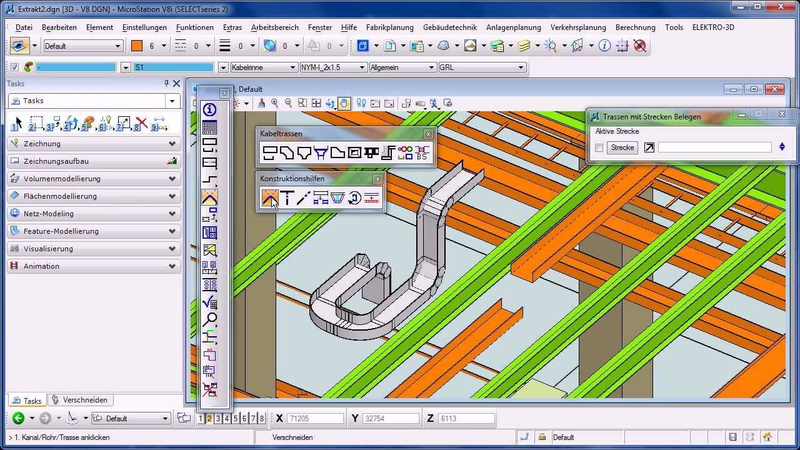

Tương tự như DWG trong AutoCAD, DGN được dùng để tạo bản vẽ mặt bằng, sơ đồ kỹ thuật, phối cảnh công trình, hay mô hình hóa 3D. Với khả năng xử lý dữ liệu chính xác, nó giúp kỹ sư đảm bảo độ chính xác từng milimet trong thi công.

Trong hệ thống GIS và bản đồ địa lý

Một trong những ứng dụng quan trọng nhất của DGN là trong GIS (Geographic Information System). Nhiều phần mềm bản đồ, như Bentley Map hoặc ESRI ArcGIS, hỗ trợ đọc và chỉnh sửa file DGN để lưu trữ dữ liệu không gian địa lý, phục vụ công tác quy hoạch đô thị và quản lý đất đai.

Cách thao tác với file DGN

Hiểu được file DGN là gì chỉ là bước đầu. Để khai thác và sử dụng hiệu quả, bạn cần biết các công cụ mở và chuyển đổi định dạng này sang những tệp thông dụng hơn.

Cách mở file DGN

Để mở file DGN, bạn có thể sử dụng:

Bentley MicroStation: Phần mềm chính thức của Bentley Systems, hỗ trợ toàn bộ tính năng DGN.

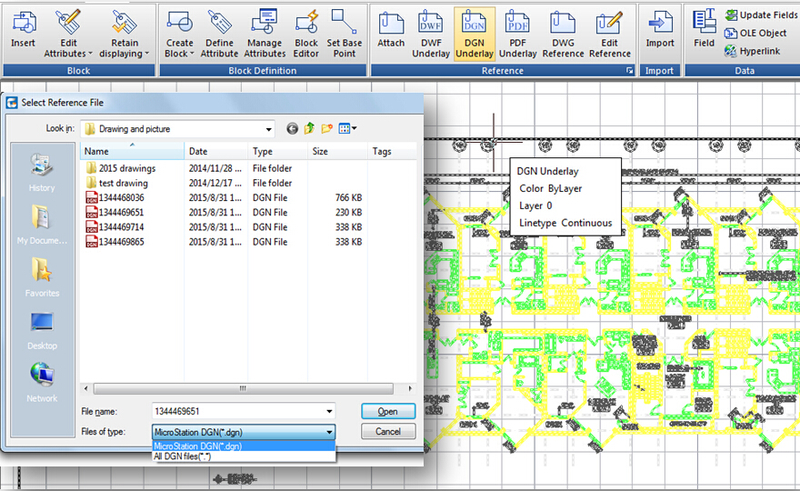

AutoCAD (từ phiên bản 2008 trở lên): Có khả năng mở và chuyển đổi DGN sang DWG hoặc DXF.
Bentley View: Công cụ miễn phí của Bentley, cho phép xem và in file DGN mà không cần giấy phép MicroStation.
FreeCAD hoặc SolidWorks: Hỗ trợ đọc định dạng DGN thông qua plugin mở rộng.

Khi mở file, bạn cần đảm bảo chọn đúng phiên bản (V7 hoặc V8) để tránh lỗi hiển thị hoặc mất dữ liệu.

Cách chuyển đổi file DGN sang định dạng khác

Nếu bạn cần chia sẻ bản vẽ với người dùng AutoCAD hoặc các phần mềm khác, việc chuyển đổi là cần thiết. Có hai cách phổ biến:

Chuyển trực tiếp trong MicroStation: bằng tính năng “Save As” → chọn định dạng .DWG hoặc .DXF.
Sử dụng phần mềm trung gian: như AnyCAD Converter, Total CAD Converter, hoặc Autodesk TrueView để đảm bảo dữ liệu được giữ nguyên khi chuyển đổi.

Lưu ý, một số chi tiết hoặc lớp (level) trong DGN có thể bị thay đổi khi xuất sang DWG, do sự khác biệt trong cấu trúc dữ liệu giữa hai định dạng.

Ưu điểm và hạn chế của file DGN

Giống như nhiều định dạng kỹ thuật khác, file DGN có cả mặt mạnh lẫn những giới hạn nhất định trong quá trình sử dụng. Việc nắm rõ hai khía cạnh này sẽ giúp người dùng hiểu rõ hơn về khả năng ứng dụng của định dạng, cũng như lựa chọn công cụ phù hợp trong từng dự án thiết kế.

Ưu điểm

Trước hết, hãy cùng điểm qua những ưu thế khiến DGN trở thành định dạng được nhiều kỹ sư và nhà thiết kế hạ tầng tin dùng trong các dự án chuyên nghiệp:

Chính xác và ổn định: DGN lưu trữ dữ liệu thiết kế kỹ thuật với độ chính xác cao, phù hợp cho mô hình 3D và dự án quy mô lớn.
Khả năng tương thích mạnh: Hỗ trợ nhiều phần mềm CAD và GIS khác nhau, đặc biệt trong hệ sinh thái Bentley.
Bảo mật tốt: DGN có khả năng kiểm soát phiên bản, bảo vệ dữ liệu trong môi trường làm việc cộng tác.

Nhờ những ưu điểm trên, định dạng DGN vẫn giữ được vị thế bền vững trong các ngành xây dựng cơ sở hạ tầng, cầu đường và quy hoạch đô thị vốn đòi hỏi tính chính xác tuyệt đối và khả năng phối hợp nhóm cao.

Hạn chế

Bên cạnh ưu điểm, file DGN cũng tồn tại những giới hạn khiến nó chưa thực sự phổ biến rộng rãi ngoài giới kỹ thuật chuyên sâu. Việc hiểu rõ các hạn chế này sẽ giúp bạn tránh được những rắc rối khi chia sẻ hay chuyển đổi tệp.

Ít phổ biến: So với DWG, DGN ít được biết đến và sử dụng phổ biến trong các dự án kiến trúc hoặc thiết kế nhỏ.
Phụ thuộc phần mềm chuyên dụng: Người dùng phải cài đặt MicroStation hoặc công cụ tương thích mới có thể chỉnh sửa hoặc xuất file.
Tương thích hạn chế với AutoCAD cũ: Một số phiên bản AutoCAD trước năm 2008 không thể mở trực tiếp file DGN, gây khó khăn khi trao đổi dữ liệu giữa các nền tảng.

Tuy nhiên, với sự phát triển của phần mềm thiết kế đa nền tảng, khả năng đọc và chuyển đổi DGN đang ngày càng được cải thiện, giúp định dạng này dễ tiếp cận hơn với người dùng phổ thông.

Tạm kết

Dù không phổ biến như DWG, định dạng file DGN vẫn là lựa chọn tin cậy cho những dự án cần độ chính xác cao và khả năng lưu trữ dữ liệu mạnh mẽ. Trong thời đại số hóa khi dữ liệu kỹ thuật cần được chia sẻ nhanh và chính xác, việc hiểu rõ file DGN là gì sẽ mang lại cho bạn lợi thế lớn trong môi trường chuyên nghiệp.
