File GBR là gì? Tầm quan trọng của định dạng file này trong ngành thiết kế điện tử hiện đại

File GBR không chỉ đơn thuần là một định dạng file thông thường mà còn đóng vai trò như cầu nối quan trọng giữa ý tưởng thiết kế và sản phẩm thực tế. Đây là định dạng được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ thiết kế mạch điện tử đến chỉnh sửa hình ảnh và thậm chí cả trong phát triển game cổ điển. Sự đa dạng trong ứng dụng này khiến cho việc hiểu rõ bản chất và cách thức hoạt động của file GBR trở nên cần thiết hơn bao giờ hết.

Mỗi loại file GBR mang trong mình những đặc điểm riêng biệt và phục vụ cho các mục đích sử dụng khác nhau. Điều này đòi hỏi người dùng cần có kiến thức sâu rộng để có thể nhận biết và xử lý chúng một cách hiệu quả. Chính vì vậy, việc tìm hiểu kỹ lưỡng về file GBR là gì sẽ giúp chúng ta có cái nhìn toàn diện và ứng dụng chúng vào công việc một cách tối ưu nhất.

Hiểu rõ về file GBR và các định dạng phổ biến

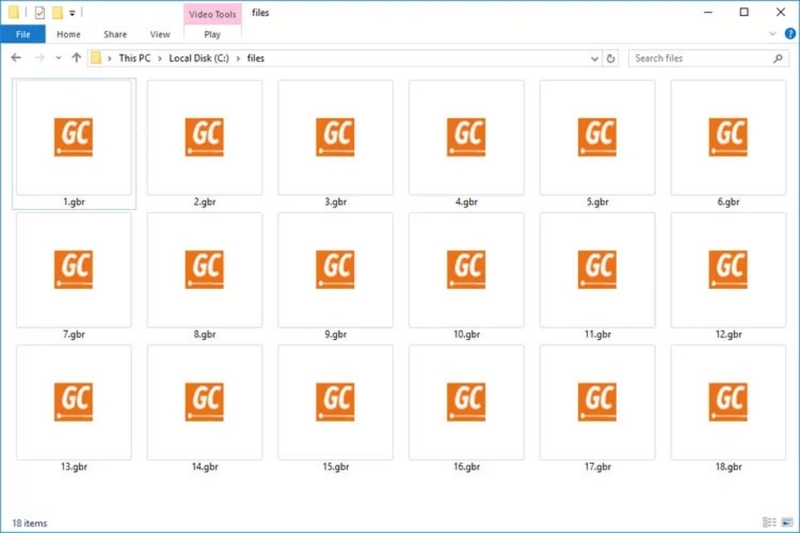

File Gerber - định dạng chính của file GBR

Khi nhắc đến file GBR là gì, chúng ta không thể không đề cập đến file Gerber - định dạng chính và phổ biến nhất của phần mở rộng này. File Gerber chính là định dạng tiêu chuẩn trong ngành công nghiệp để lưu trữ các thiết kế bảng mạch in, đóng vai trò như một "bản thiết kế chi tiết" mà các nhà sản xuất PCB sử dụng để chế tạo sản phẩm thực tế.

File Gerber hoạt động theo cơ chế lưu trữ thông tin về từng lớp vật lý trong thiết kế PCB dưới dạng định dạng vector ASCII mở. Điều này có nghĩa là mọi chi tiết từ đường dẫn điện, các điểm hàn, vùng che phủ đến các ký hiệu linh kiện đều được mã hóa thành các chuỗi tọa độ vector cụ thể. Quy trình này đảm bảo rằng thông tin thiết kế được truyền tải một cách chính xác và đầy đủ từ phần mềm thiết kế đến máy móc sản xuất.

Điểm đặc biệt của file Gerber là khả năng tương thích cao với hầu hết các phần mềm thiết kế PCB hiện có trên thị trường. Các chương trình như Altium Designer, Eagle, OrCAD đều hỗ trợ xuất dữ liệu sang định dạng Gerber, tạo nên sự thống nhất trong quy trình làm việc của toàn ngành. Hơn nữa, với sự phát triển của công nghệ, file Gerber hiện tại đã được nâng cấp từ định dạng RS-274-D cũ lên các phiên bản mới hơn như RS-274-X và X2, mang lại nhiều tính năng vượt trội và khả năng mã hóa thông tin phong phú hơn.

File brush GIMP và Game Boy Tileset

Bên cạnh ứng dụng chính trong thiết kế mạch điện tử, file GBR là gì còn được giải đáp qua hai định dạng khác có ý nghĩa quan trọng trong các lĩnh vực riêng biệt. File brush GBR được sử dụng trong phần mềm chỉnh sửa ảnh GIMP, chứa các hình ảnh mẫu được chương trình sử dụng để tạo ra các nét vẽ lặp lại trên canvas.

Loại file brush này mang lại sự linh hoạt cao cho các nhà thiết kế đồ họa, cho phép họ tạo ra những hiệu ứng nghệ thuật độc đáo và cá nhân hóa quy trình sáng tạo. GIMP, với tính chất mã nguồn mở, đã tạo ra một hệ sinh thái phong phú xung quanh định dạng file GBR này, nơi người dùng có thể dễ dàng tạo, chia sẻ và tải về các brush tùy chỉnh phục vụ cho nhu cầu sáng tạo đa dạng.

Trong khi đó, file Game Boy Tileset GBR lại mang một ý nghĩa hoàn toàn khác, liên quan đến việc phát triển game cho các console Game Boy cổ điển. Định dạng này lưu trữ các bộ tile đồ họa có thể được tích hợp vào Game Boy tiêu chuẩn, Super Game Boy và Game Boy Color. Mặc dù ít phổ biến hơn so với hai loại trước, nhưng file GBR dạng này vẫn giữ một vị trí quan trọng trong cộng đồng phát triển game retro và những người đam mê bảo tồn văn hóa game cổ điển.

Ứng dụng của file GBR trong thực tế

Vai trò trong thiết kế mạch in

Để hiểu sâu hơn về file GBR là gì, chúng ta cần xem xét vai trò không thể thay thế của nó trong quy trình thiết kế và sản xuất mạch in hiện đại. File GBR đóng vai trò như một phương tiện truyền tải thông tin chính xác từ bàn thiết kế đến dây chuyền sản xuất, đảm bảo rằng mọi chi tiết nhỏ nhất trong thiết kế đều được thể hiện một cách trung thực trên sản phẩm cuối cùng.

Trong quá trình thiết kế PCB, mỗi lớp của bảng mạch sẽ được mã hóa thành một file GBR riêng biệt, bao gồm lớp đồng trên và dưới, lớp mặt nạ hàn, lớp ký hiệu linh kiện và các lớp cơ khí khác. Điều này cho phép các nhà sản xuất có thể xử lý từng bước một cách độc lập và chính xác, từ việc tạo ra các khuôn mẫu cho đến việc thực hiện các quy trình hóa học và vật lý phức tạp trong sản xuất PCB.

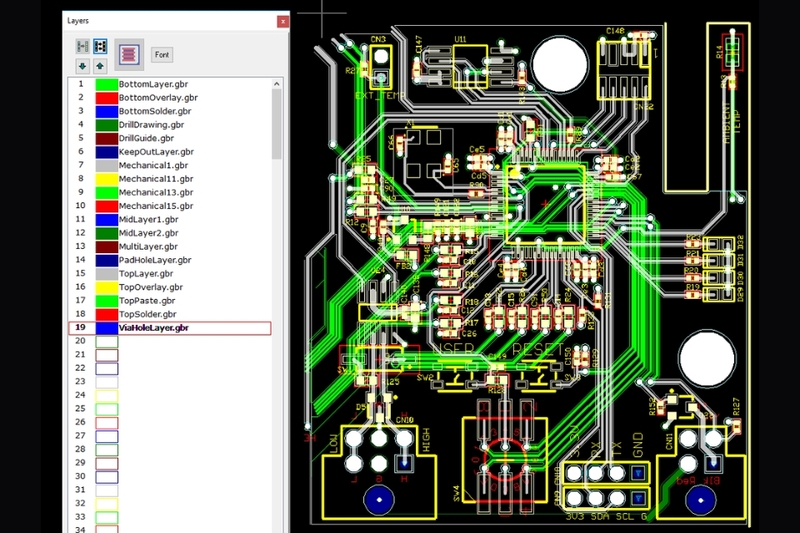

Sự chính xác của file GBR còn thể hiện qua khả năng lưu trữ thông tin về kích thước, hình dạng và vị trí của từng thành phần trên bảng mạch với độ chính xác lên đến micron. Điều này đặc biệt quan trọng trong thời đại hiện tại khi các thiết bị điện tử ngày càng nhỏ gọn và mật độ linh kiện ngày càng cao. Một sai sót nhỏ trong file GBR có thể dẫn đến những hậu quả nghiêm trọng trong sản phẩm cuối cùng, từ việc linh kiện không khớp đến những lỗi về mạch điện nghiêm trọng.

Quy trình sản xuất PCB

Để hiểu rõ hơn về file GBR là gì và tầm quan trọng của nó, chúng ta cần theo dõi hành trình của file này trong quy trình sản xuất PCB thực tế. Lịch sử của file GBR bắt nguồn từ những máy photoplotter vector đầu tiên, nơi ánh sáng tập trung được dẫn qua các khẩu độ để tạo ra phim được sử dụng trong sản xuất PCB.

Ngày nay, công nghệ đã tiến bộ vượt bậc với sự xuất hiện của các máy vẽ laser sử dụng quy trình raster. Thay vì mất nhiều giờ như trước đây, các máy vẽ laser hiện đại có thể hoàn thành công việc chỉ trong vài phút. Tuy nhiên, file GBR vẫn giữ nguyên vai trò quan trọng của mình, thậm chí còn được nâng cấp để tương thích với công nghệ mới.

Máy vẽ laser hiện đại chuyển đổi tọa độ từ file GBR thành dữ liệu raster, sau đó hướng dẫn tia laser về cách thức tạo ra hình ảnh trên phim hoặc trực tiếp trên bề mặt PCB. Quá trình này đòi hỏi sự chính xác tuyệt đối trong việc diễn giải thông tin từ file GBR, bởi mọi chi tiết từ độ dày đường mạch đến kích thước các miếng đệm đều ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng.

Xu hướng mới nhất trong ngành là việc sử dụng hình ảnh laser trực tiếp để tạo hình ảnh PCB ngay trên đồng mà không cần qua phim trung gian. Điều này không chỉ giúp rút ngắn thời gian sản xuất mà còn tăng độ chính xác và giảm thiểu sai sót. Đồng thời, các định dạng cơ sở dữ liệu mới đang được phát triển để chứa dữ liệu thiết kế thông minh hơn, bao gồm cả thông tin về kết nối mạng và các tính năng nâng cao khác.

Tạm kết

Qua quá trình tìm hiểu chi tiết, chúng ta đã có cái nhìn toàn diện về file GBR là gì và tầm quan trọng của nó trong nhiều lĩnh vực khác nhau. File GBR không chỉ đơn thuần là một định dạng file mà còn là cầu nối quan trọng giữa ý tưởng thiết kế và sản phẩm thực tế, đặc biệt trong ngành thiết kế mạch điện tử. Từ vai trò chủ đạo trong sản xuất PCB với file Gerber, đến ứng dụng trong chỉnh sửa đồ họa với file brush GIMP, và thậm chí trong phát triển game cổ điển với Game Boy Tileset, file GBR đã chứng minh sức mạnh và tính linh hoạt của mình.
