File IGS là gì? Chuẩn trao đổi dữ liệu thiết kế CAD 2D-3D đa nền tảng và ứng dụng nổi bật

File IGS là một trong những chuẩn dữ liệu trung gian được ứng dụng rộng rãi trong lĩnh vực thiết kế kỹ thuật toàn cầu. Định dạng này đóng vai trò cầu nối giữa nhiều phần mềm CAD, cho phép các kỹ sư, kiến trúc sư, doanh nghiệp chuyển giao mô hình 2D-3D một cách nhanh chóng, chính xác và không lệ thuộc vào nền tảng phần mềm gốc.

Với sự phát triển mạnh mẽ của ngành công nghiệp thiết kế, file IGS giúp đảm bảo tính xuyên suốt, tối ưu hóa quy trình hợp tác và sản xuất. Người dùng làm việc trong môi trường CAD luôn cần hiểu rõ “File IGS là gì”, cũng như cách mở, kiểm tra và chuyển đổi dữ liệu đi kèm.

File IGS là gì?

File IGS là viết tắt của Initial Graphics Exchange Specification, một định dạng file chuẩn áp dụng cho việc lưu trữ và truyền tải dữ liệu thiết kế trong lĩnh vực CAD (Computer-Aided Design). Được phát triển từ cuối những năm 1970 dưới sự phối hợp giữa Không quân Hoa Kỳ và nhiều nhà sản xuất phần mềm lớn, IGS nhanh chóng trở thành tiêu chuẩn quốc tế cho việc trao đổi mô hình thiết kế kỹ thuật trên đa nền tảng phần mềm. Nhờ cấu trúc dựa trên mã hóa văn bản ASCII, IGS cho phép lưu trữ đầy đủ mô hình wireframe, sơ đồ mạch, bề mặt dạng tự do và nhiều yếu tố kỹ thuật đặc thù cùng lúc mà vẫn đảm bảo tính tương thích cao.

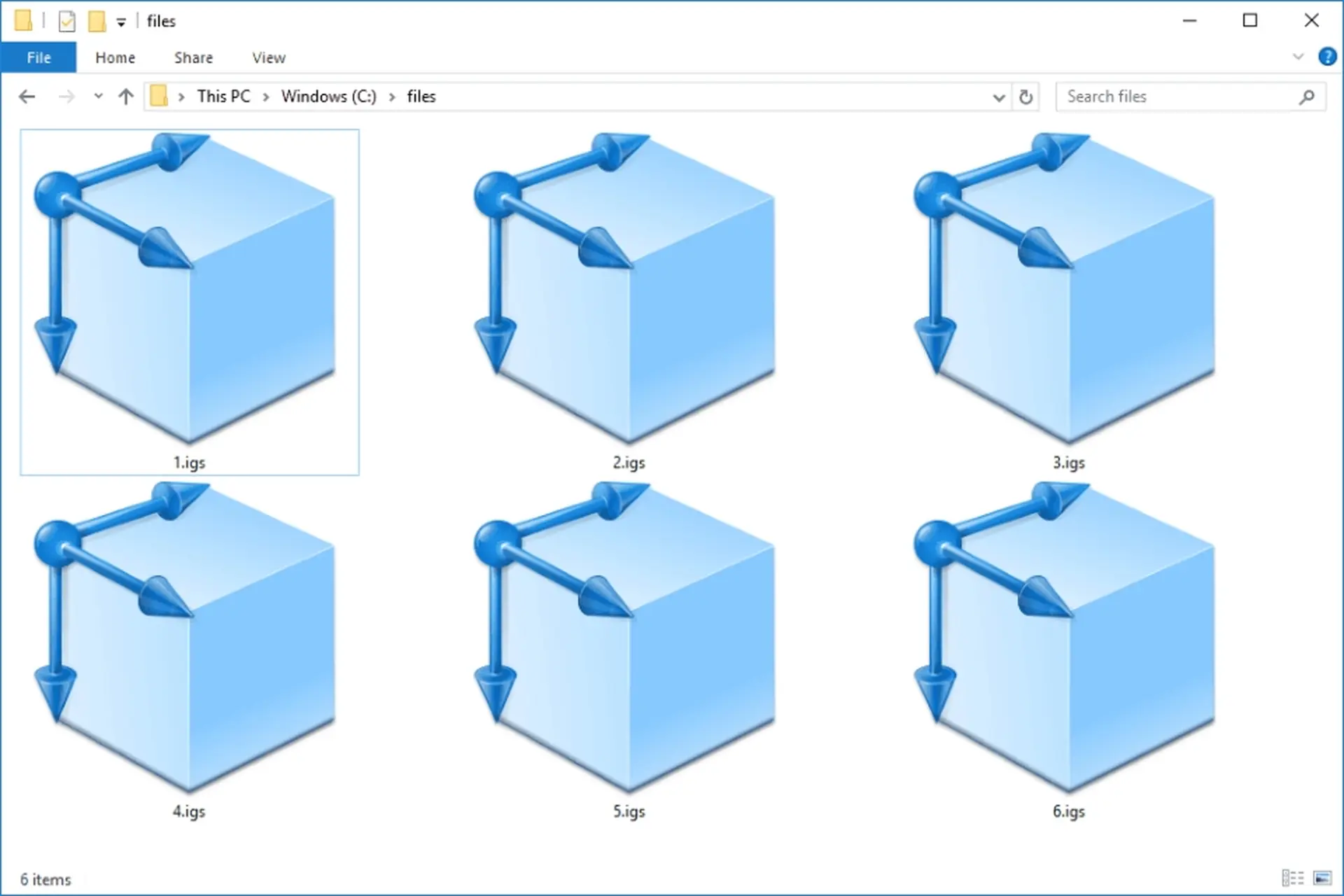

File IGS thường sử dụng phần mở rộng .igs hoặc .iges và được hỗ trợ trên hầu hết các phần mềm CAD chuyên nghiệp như AutoCAD, SolidWorks, CATIA, Inventor, Fusion 360… Điều này giúp các kỹ sư, nhà thiết kế trao đổi dữ liệu thiết kế phức tạp với đối tác, khách hàng hoặc nhà cung cấp mà không lo hạn chế phần mềm nguồn.

Đặc điểm kỹ thuật và ứng dụng thực tế của file IGS

Cấu trúc lưu trữ và tính năng

File IGS được mã hóa dưới dạng text (văn bản ASCII), mỗi bản ghi gồm 80 ký tự, giúp quá trình đọc, ghi và truy xuất dữ liệu linh hoạt trên nhiều hệ điều hành khác nhau. Định dạng này tập trung vào lưu trữ dữ liệu hình học 2D-3D, chủ yếu là wireframe và bề mặt dạng tự do (free-form surface). Ngoài ra, file IGS cũng hỗ trợ lưu trữ màu sắc của mô hình nhưng không hỗ trợ các thuộc tính vật liệu, kết cấu hoặc tính năng hoạt hình phức tạp.

Ứng dụng thực tế

Nhờ khả năng truyền tải đa dạng thông tin thiết kế, file IGS rất được ưa chuộng trong các ngành công nghiệp quốc phòng, hàng không, chế tạo khuôn mẫu, xây dựng hệ thống tên lửa hoặc tàu sân bay – những lĩnh vực yêu cầu trao đổi dữ liệu chính xác giữa nhiều nhà thầu độc lập. Sự ra đời của định dạng STEP (.stp) hiện đại hơn đã dần thay thế IGS tại một số doanh nghiệp lớn, tuy nhiên file IGS vẫn giữ vai trò tiêu chuẩn trao đổi cốt lõi trong nhiều lĩnh vực kỹ thuật truyền thống.

Cách mở và chuyển đổi file IGS

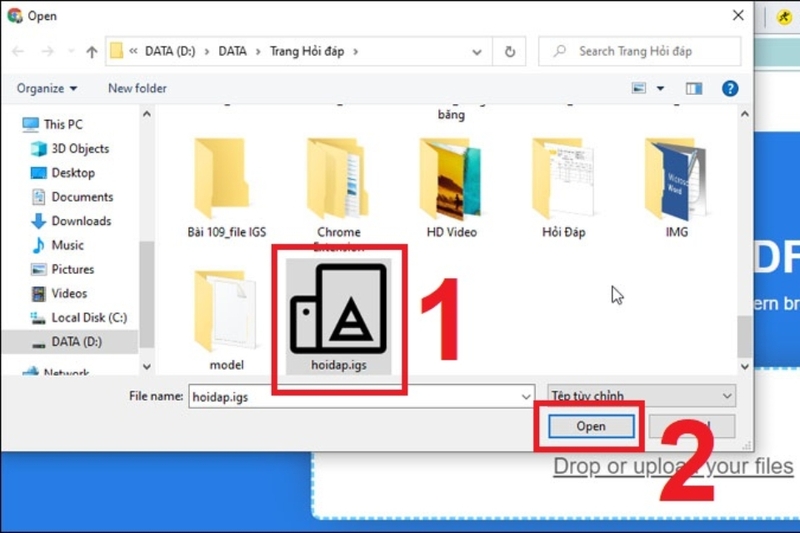

Bạn có thể mở file IGS bằng nhiều phần mềm CAD 3D phổ biến như Fusion 360, AutoCAD, CATIA, eDrawings Viewer, FreeCAD… Nếu sử dụng phần mềm SketchUp, cần cài thêm plugin SimLab IGES Importer để đảm bảo khả năng nhập dữ liệu IGS ổn định. Ngoài ra, người dùng cũng có thể dùng các trình xem IGS trực tuyến như Autodesk Viewer, ShareCAD hoặc 3D Viewer Online để kiểm tra dữ liệu thiết kế trên mọi thiết bị, kể cả smartphone.

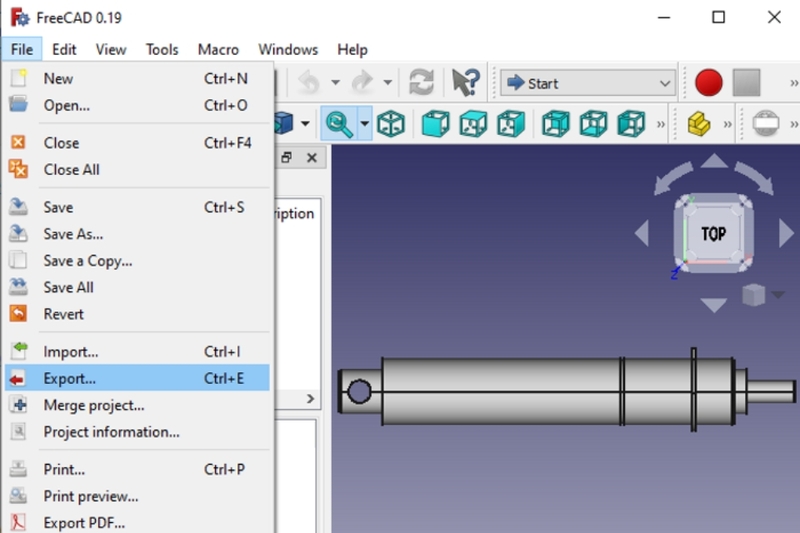

Quá trình chuyển đổi file IGS sang các định dạng khác khá linh hoạt. Ví dụ, eDrawings Viewer cho phép xuất file IGS sang các định dạng hình ảnh (BMP, JPG, PNG), CAD Exchanger hỗ trợ chuyển đổi sang STEP(.stp), STL, OBJ, DWG, DXF, và nhiều định dạng mô hình 3D khác phục vụ sản xuất công nghiệp. Khâu xử lý này đặc biệt hữu ích khi cần tích hợp dữ liệu thiết kế vào quy trình in 3D hoặc xuất bản mô hình sang các phần mềm kiểm tra – mô phỏng sản phẩm.

Lưu ý khi sử dụng định dạng IGS

File IGS không lưu trữ thuộc tính kết cấu vật liệu hoặc mô phỏng chuyển động, đa phần tập trung vào dữ liệu hình học và màu sắc cơ bản. Khi làm việc với các dự án có yêu cầu phức tạp về vật liệu hay cơ lý, các kỹ sư thường chuyển sang dùng STEP hoặc các định dạng mô hình CAD hiện đại hơn để đáp ứng tiêu chuẩn ngành.

Đối với các bản vẽ được tạo từ Autodesk, Revit hoặc Maya, thao tác chuyển đổi sang DWG hoặc DXF thường là bước trung gian trước khi tích hợp dữ liệu vào quy trình lớn hơn. Cách này giúp tối ưu hóa tính tương thích và giảm thiểu sự cố khi nhập/xuất file qua nhiều thế hệ phần mềm thiết kế khác nhau.

Tạm kết

File IGS là giải pháp đặc biệt hữu hiệu cho trao đổi dữ liệu thiết kế 2D-3D giữa các hệ thống phần mềm CAD chuyên dụng, đảm bảo tính linh hoạt và đồng bộ hóa quốc tế trong các dự án kỹ thuật hiện đại. Hiểu rõ “File IGS là gì” cùng cách dùng sẽ góp phần tối ưu hóa chuỗi sản xuất, kiểm tra và phát triển sản phẩm công nghệ.
