Hình cắt là gì? Khái niệm, phân loại và ứng dụng trong bản vẽ kỹ thuật

Trong chương trình Công nghệ lớp 8 và lớp 10, học sinh được làm quen với các khái niệm cơ bản về bản vẽ kỹ thuật. Một trong những phương pháp biểu diễn quan trọng nhất là sử dụng hình cắt để thể hiện cấu tạo bên trong phức tạp của vật thể. Hình cắt là gì và tại sao nó lại đóng vai trò quan trọng trong bản vẽ kỹ thuật? Bài viết này sẽ giúp bạn hiểu rõ định nghĩa, phân loại và cách áp dụng hình cắt một cách chính xác theo tiêu chuẩn Việt Nam.

Hình cắt là gì?

Theo tiêu chuẩn Việt Nam TCVN 5-78 về bản vẽ kỹ thuật, hình cắt là hình biểu diễn phần còn lại của vật thể sau khi đã tưởng tượng cắt bỏ phần vật thể ở giữa mặt phẳng cắt và người quan sát. Nói cách khác, hình cắt là hình chiếu thẳng góc của phần vật thể nằm phía sau mặt phẳng cắt, bao gồm cả mặt cắt và các đường bao quanh của vật thể sau mặt phẳng cắt đó.

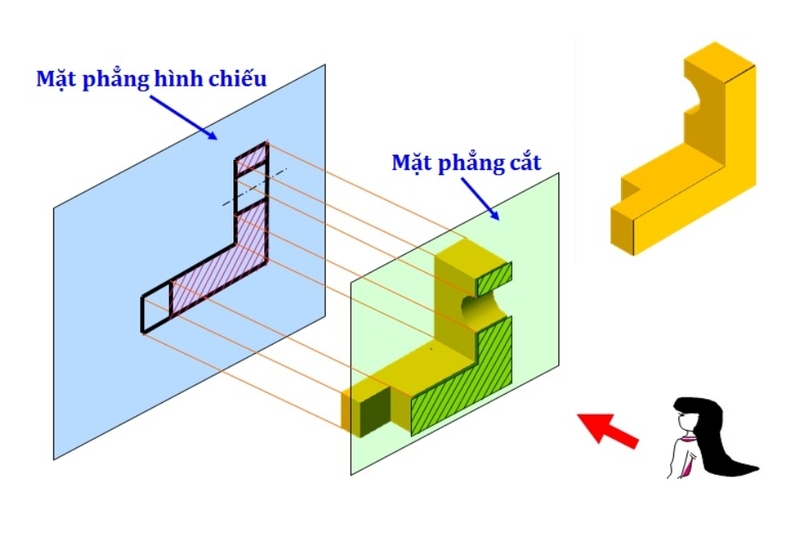

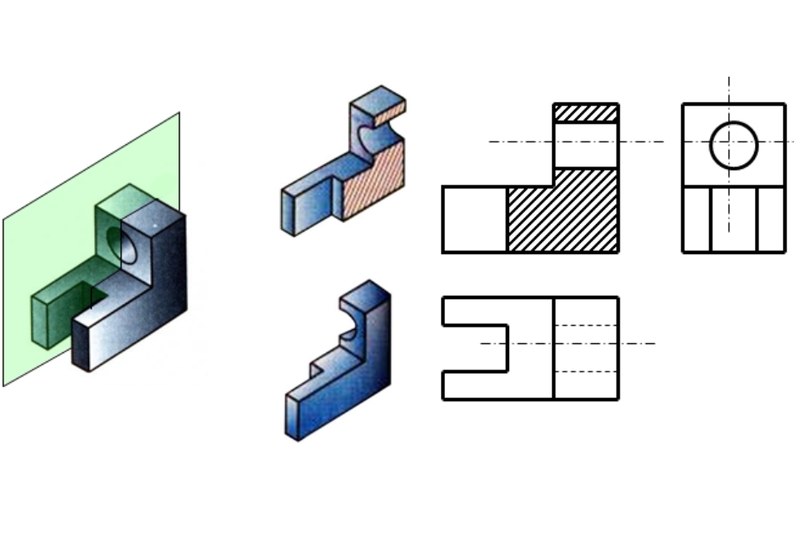

Để hiểu rõ hơn về hình cắt là gì, chúng ta cần nắm được quy trình hình thành hình cắt. Đầu tiên, người vẽ quan sát vật thể cần biểu diễn. Tiếp theo, tưởng tượng dùng một mặt phẳng cắt để cắt vật thể thành hai phần. Sau đó, loại bỏ phần vật thể nằm giữa người quan sát và mặt phẳng cắt. Cuối cùng, chiếu vuông góc phần vật thể còn lại lên mặt phẳng hình chiếu song song với mặt phẳng cắt để được hình cắt.

Hình cắt khác với hình chiếu thông thường ở chỗ nó không chỉ thể hiện hình dạng bên ngoài mà còn cho thấy cấu tạo bên trong của vật thể một cách rõ ràng. Phần vật thể bị mặt phẳng cắt cắt qua được ký hiệu bằng các nét gạch gạch (còn gọi là ký hiệu vật liệu trên mặt cắt) để phân biệt với phần hình chiếu thông thường.

Mục đích sử dụng hình cắt

Đối với những vật thể có cấu tạo bên trong phức tạp, nếu chỉ dùng hình chiếu thông thường để biểu diễn thì bản vẽ sẽ có quá nhiều đường khuất (đường nét đứt biểu diễn các chi tiết bị che khuất). Điều này khiến hình vẽ trở nên rối mắt, khó quan sát và dễ gây nhầm lẫn trong quá trình đọc bản vẽ. Để khắc phục vấn đề này, bản vẽ kỹ thuật sử dụng phương pháp hình cắt giúp làm rõ các chi tiết bên trong mà không cần dùng quá nhiều đường khuất.

Việc sử dụng hình cắt giúp bản vẽ trở nên rõ ràng, sáng sủa và dễ hiểu hơn rất nhiều. Người đọc bản vẽ có thể nhanh chóng nắm bắt được cấu tạo, hình dạng và vị trí các chi tiết bên trong của vật thể. Điều này đặc biệt quan trọng trong công tác thiết kế, chế tạo và lắp ráp các chi tiết máy móc, thiết bị hay các công trình xây dựng.

Hình cắt còn giúp xác định chính xác kích thước các chi tiết bên trong, vị trí lắp ghép giữa các bộ phận với nhau. Trong sản xuất công nghiệp, bản vẽ kỹ thuật có hình cắt là tài liệu bắt buộc để công nhân kỹ thuật hiểu rõ yêu cầu gia công và đảm bảo chất lượng sản phẩm đạt theo thiết kế.

Các loại hình cắt và đặc điểm

Hình cắt toàn bộ

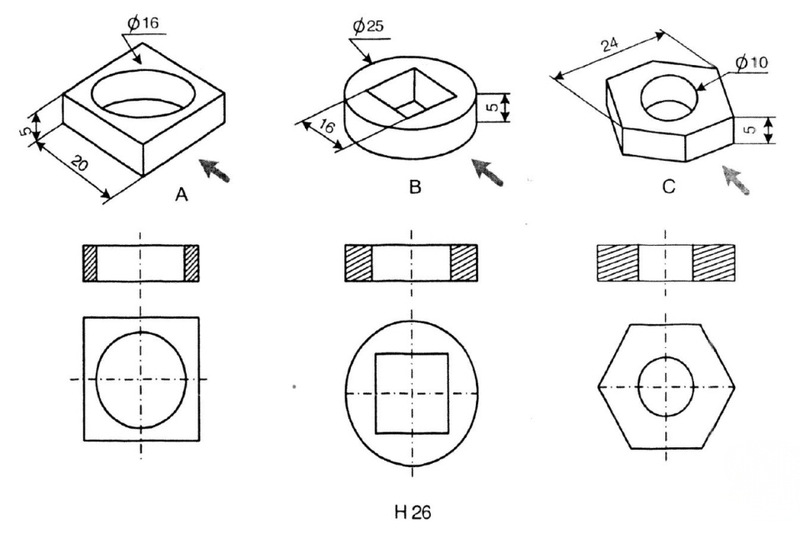

Hình cắt toàn bộ là loại hình cắt phổ biến nhất, sử dụng một mặt phẳng cắt để cắt hoàn toàn vật thể thành hai phần. Hình cắt toàn bộ được áp dụng khi cần biểu diễn toàn bộ cấu tạo bên trong của vật thể một cách đầy đủ và chi tiết. Loại hình cắt này thường được sử dụng cho các vật thể có cấu tạo phức tạp với nhiều chi tiết bên trong cần được thể hiện rõ ràng.

Khi vẽ hình cắt toàn bộ, mặt phẳng cắt thường được chọn đi qua trục chính hoặc mặt phẳng đối xứng của vật thể để thể hiện được nhiều thông tin nhất. Vị trí của mặt phẳng cắt được ký hiệu bằng nét gạch dài chấm đậm (nét cắt), kèm theo mũi tên chỉ hướng chiếu và chữ cái ký hiệu. Phần vật thể nằm trên mặt phẳng cắt được tô bằng các nét gạch mặt cắt theo quy định của tiêu chuẩn TCVN 7:1993.

Hình cắt bán phần

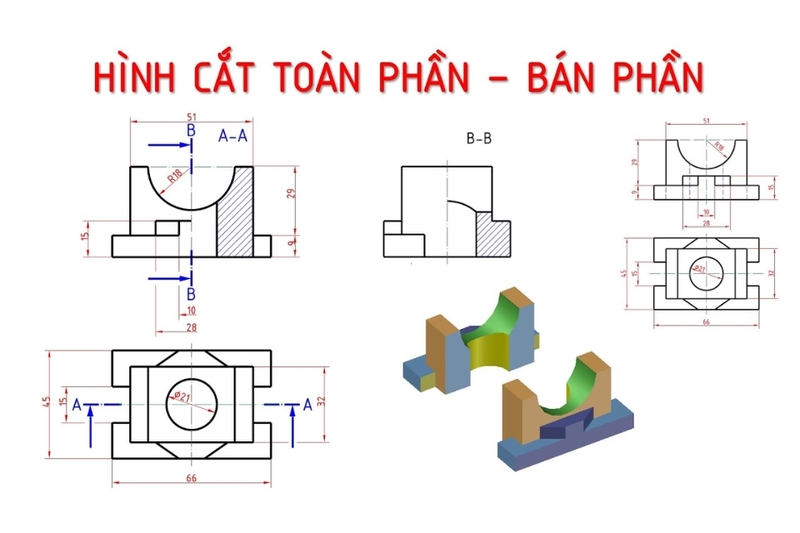

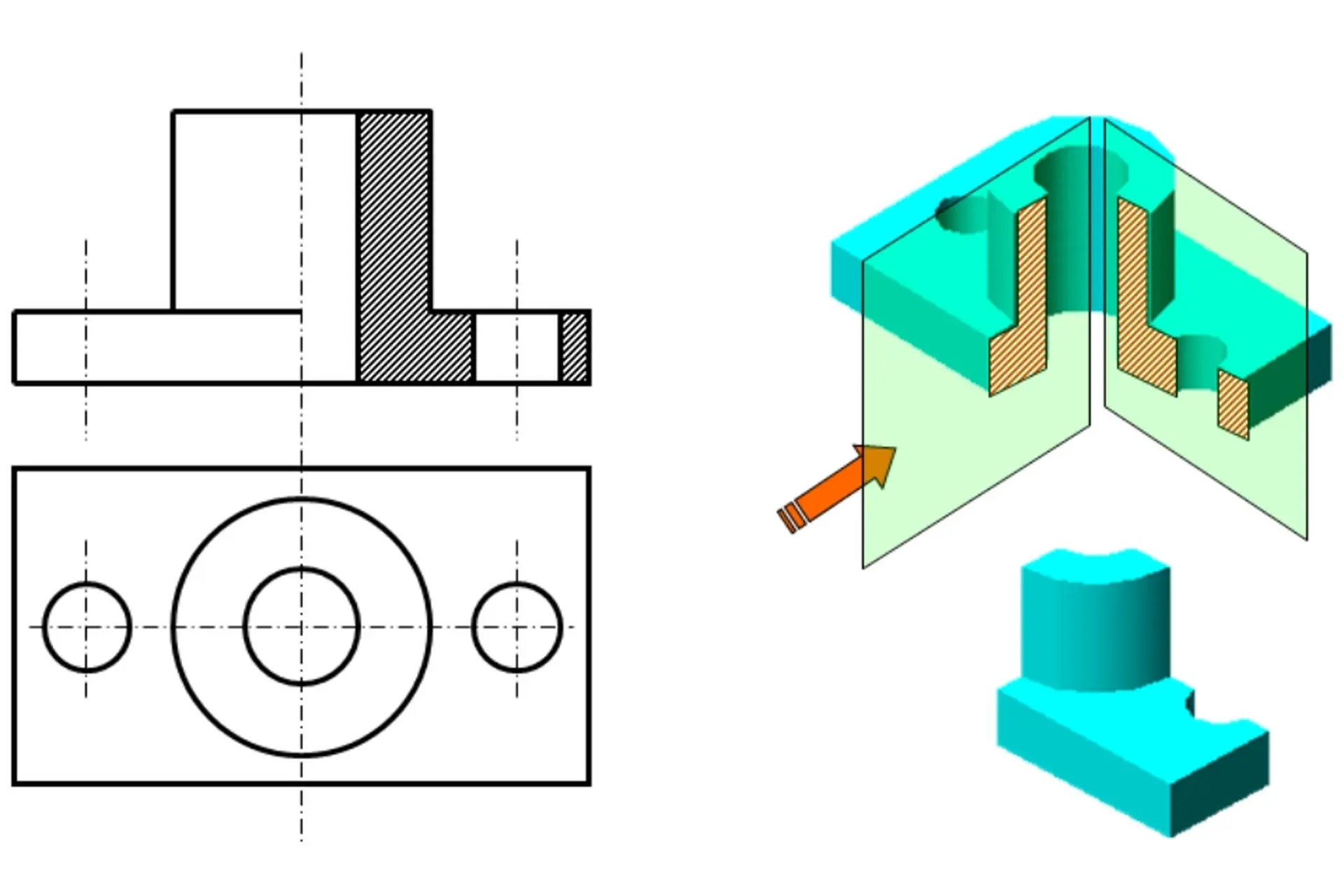

Hình cắt bán phần là hình biểu diễn đặc biệt, trong đó một nửa là hình chiếu thông thường và một nửa đối xứng là hình cắt. Loại hình cắt này chỉ được sử dụng khi vật thể có dạng đối xứng qua một trục hoặc một mặt phẳng. Hình cắt bán phần giúp tiết kiệm không gian trên bản vẽ đồng thời vẫn thể hiện được đầy đủ cả hình dạng bên ngoài lẫn cấu tạo bên trong của vật thể.

Ranh giới giữa phần hình chiếu và phần hình cắt trong hình cắt bán phần thường là trục đối xứng của vật thể, được vẽ bằng nét gạch chấm mảnh. Phần hình cắt được tô vật liệu còn phần hình chiếu giữ nguyên như bản vẽ thông thường. Loại hình cắt này thường áp dụng cho các chi tiết máy có dạng trục, bánh xe, hoặc các chi tiết quay có tính đối xứng cao.

Hình cắt cục bộ

Hình cắt cục bộ là loại hình cắt chỉ biểu diễn một phần nhỏ của vật thể dưới dạng hình cắt, phần còn lại vẫn giữ dạng hình chiếu thông thường. Hình cắt cục bộ được sử dụng khi chỉ cần làm rõ một số chi tiết bên trong ở một vùng nhỏ nhất định mà không cần thiết phải cắt toàn bộ vật thể. Ranh giới của hình cắt cục bộ được vẽ bằng nét lượn sóng mảnh, không cần ký hiệu mặt phẳng cắt hay ghi tên hình cắt.

Loại hình cắt này rất hữu ích khi vật thể có cấu tạo bên ngoài phức tạp nhưng chỉ có một số lỗ, rãnh hoặc chi tiết nhỏ bên trong cần được làm rõ. Việc sử dụng hình cắt cục bộ giúp giữ được nhiều thông tin về hình dạng bên ngoài của vật thể đồng thời vẫn thể hiện được những chi tiết bên trong cần thiết. Điều này làm cho bản vẽ gọn gàng, dễ đọc và tiết kiệm không gian.

Ký hiệu và quy ước vẽ hình cắt

Ký hiệu mặt phẳng cắt và hướng chiếu

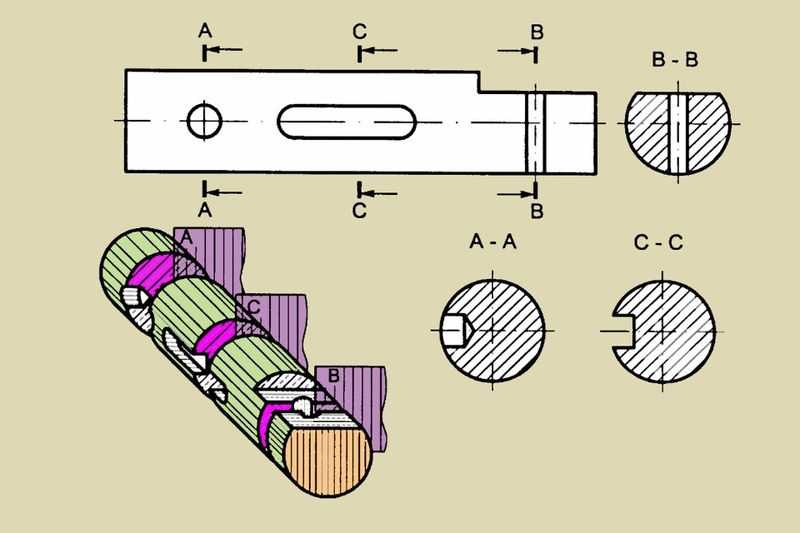

Theo tiêu chuẩn TCVN 5-78, vị trí của mặt phẳng cắt trong hình cắt được biểu thị bằng nét cắt, vẽ bằng nét liền đậm hoặc nét gạch dài chấm đậm. Các nét cắt được đặt tại các vị trí giới hạn của mặt phẳng cắt như chỗ đầu, chỗ cuối và chỗ chuyển tiếp nếu có nhiều mặt phẳng cắt. Điều quan trọng là các nét cắt không được cắt qua đường bao của hình biểu diễn để tránh gây nhầm lẫn.

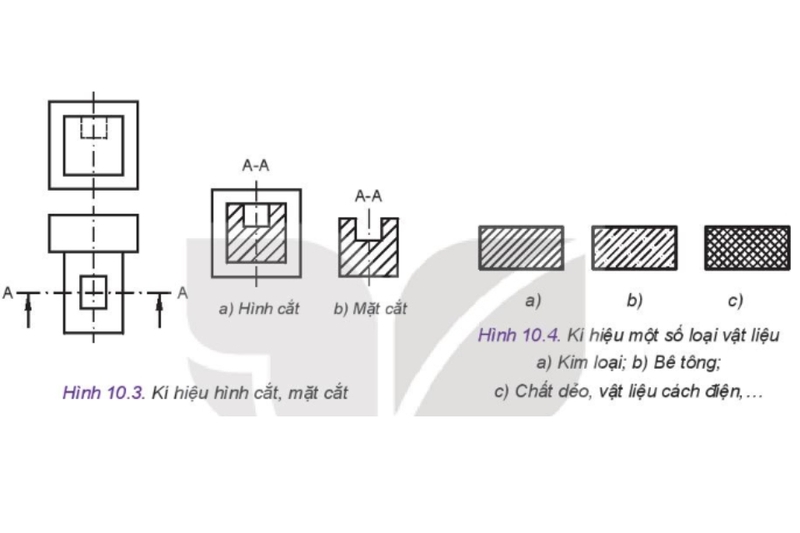

Ở mỗi nét cắt đầu và nét cắt cuối có mũi tên chỉ hướng nhìn, hướng chiếu của hình cắt. Mũi tên được vẽ vuông góc với nét cắt, với đầu mũi tên chạm vào khoảng giữa nét cắt. Bên cạnh mỗi mũi tên có ghi chữ cái ký hiệu như A, B, C để đánh dấu tên của hình cắt. Trên hình cắt tương ứng cũng phải ghi cặp chữ ký hiệu giống nhau, giữa hai chữ có dấu nối và phía dưới có gạch ngang bằng nét liền đậm, ví dụ A-A, B-B.

Ký hiệu vật liệu trên mặt cắt

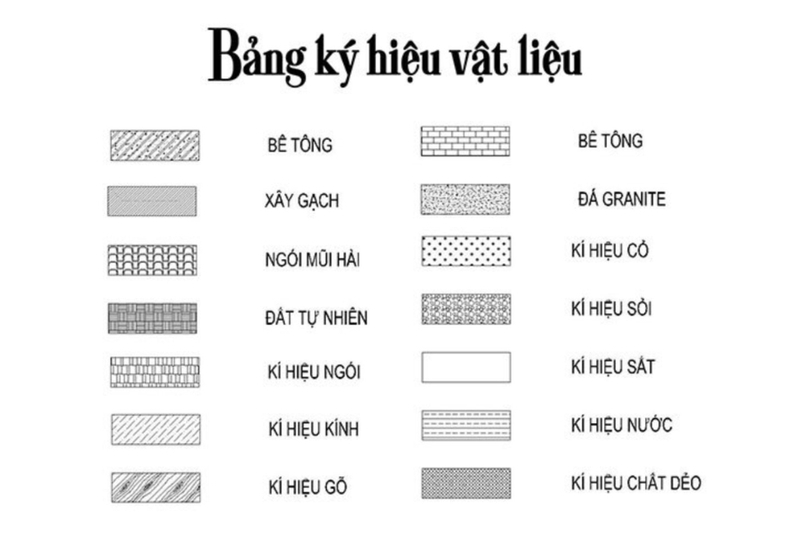

Để phân biệt giữa mặt cắt và phần hình chiếu thông thường, phần vật thể nằm trên mặt phẳng cắt phải được ký hiệu vật liệu. Theo tiêu chuẩn TCVN 7:1993, mỗi loại vật liệu như kim loại, gỗ, đá, bê tông, tường xây có quy định ký hiệu riêng. Trong trường hợp không yêu cầu chỉ định rõ loại vật liệu cụ thể, người ta sử dụng ký hiệu chung là các đường gạch mặt cắt bằng nét mảnh song song cách đều nhau.

Các nét gạch mặt cắt thường được vẽ nghiêng 45 độ so với phương ngang, với khoảng cách giữa các nét từ 2 đến 3 mm tùy theo kích thước hình vẽ. Trong trường hợp vùng tô có trục hoặc đường nét chính nghiêng 45 độ, góc nghiêng của các nét gạch mặt cắt có thể điều chỉnh thành 30 độ hoặc 60 độ để tránh trùng lặp. Nếu trong vùng tô vật liệu có chữ viết ghi chú hoặc đường kích thước, cần chú ý không tô đè lên các ký hiệu đó.

Ứng dụng của hình cắt trong thực tế

Ứng dụng trong bản vẽ cơ khí

Trong ngành cơ khí chế tạo, hình cắt được sử dụng rộng rãi trong các bản vẽ chi tiết và bản vẽ lắp. Các chi tiết máy như trục, bánh răng, puly, ổ đỡ thường có cấu tạo bên trong phức tạp với các lỗ khoan, rãnh then, ren trong và nhiều chi tiết khác cần được biểu diễn chính xác. Việc sử dụng hình cắt giúp người chế tạo hiểu rõ hình dạng, kích thước và vị trí tương đối của các chi tiết này, từ đó đảm bảo gia công chính xác theo yêu cầu thiết kế.

Trong bản vẽ lắp máy, hình cắt giúp thể hiện rõ cách lắp ghép giữa các chi tiết với nhau, vị trí của các bu lông, đai ốc, chốt định vị và các chi tiết liên kết khác. Điều này đặc biệt quan trọng trong quá trình lắp ráp và bảo dưỡng máy móc thiết bị. Công nhân lắp ráp có thể dựa vào hình cắt để hiểu đúng trình tự lắp đặt và đảm bảo các chi tiết được lắp đúng vị trí.

Ứng dụng trong bản vẽ xây dựng

Trong lĩnh vực xây dựng và kiến trúc, hình cắt (thường gọi là mặt cắt trong ngành xây dựng) là một trong những bản vẽ quan trọng nhất của hồ sơ thiết kế. Mặt cắt đứng và mặt cắt ngang của công trình giúp thể hiện cấu tạo các tầng, chiều cao tầng, kết cấu móng, mái, sàn và các chi tiết kiến trúc bên trong.

Đối với các công trình phức tạp như nhà cao tầng, cầu đường hoặc hầm chui, việc sử dụng nhiều mặt cắt ở các vị trí khác nhau giúp làm rõ mọi chi tiết cấu tạo. Nhà thầu thi công dựa vào các bản vẽ mặt cắt này để hiểu rõ yêu cầu kỹ thuật, từ đó lập kế hoạch thi công và dự trù vật liệu chính xác. Trong giám sát thi công, mặt cắt cũng là tài liệu quan trọng để kiểm tra chất lượng công trình có đúng với thiết kế hay không.

Ứng dụng trong giảng dạy và đào tạo

Trong giáo dục phổ thông, hình cắt là một phần quan trọng của chương trình môn Công nghệ từ lớp 8 đến lớp 10. Học sinh được làm quen với khái niệm hình cắt, học cách đọc và vẽ hình cắt theo quy chuẩn. Việc nắm vững kiến thức về hình cắt giúp học sinh phát triển tư duy không gian, khả năng tưởng tượng và kỹ năng đọc hiểu bản vẽ kỹ thuật. Đây là nền tảng quan trọng cho những ai muốn theo đuổi các ngành nghề kỹ thuật sau này.

Ở bậc đại học và cao đẳng kỹ thuật, sinh viên các ngành cơ khí, xây dựng, điện tử đều phải học môn Vẽ kỹ thuật hoặc Bản vẽ kỹ thuật với nội dung chính về hình cắt và các phương pháp biểu diễn khác. Việc thành thạo kỹ năng vẽ và đọc hình cắt là yêu cầu bắt buộc đối với kỹ sư và kỹ thuật viên. Nhiều trường còn sử dụng phần mềm CAD như AutoCAD, SolidWorks để giảng dạy vẽ hình cắt, giúp sinh viên làm quen với công cụ chuyên nghiệp trong thực tế sản xuất.

Tạm kết

Hình cắt là gì? Đó là phương pháp biểu diễn không thể thiếu trong bản vẽ kỹ thuật, giúp làm rõ cấu tạo bên trong phức tạp của vật thể một cách trực quan và chính xác. Hiểu rõ về các loại hình cắt, ký hiệu và quy ước vẽ theo tiêu chuẩn giúp người học và người làm kỹ thuật đọc hiểu bản vẽ chính xác, từ đó đảm bảo chất lượng trong thiết kế, chế tạo và thi công. Việc nắm vững kiến thức về hình cắt là nền tảng quan trọng cho bất kỳ ai làm việc trong lĩnh vực kỹ thuật.
