Màn hình cảm ứng điện dung là gì? On-cell, In-cell và TDDI khác nhau ra sao

Khi chọn một chiếc điện thoại hay máy tính bảng, người dùng thường quan tâm đến độ phân giải, tấm nền, tần số quét hoặc độ sáng màn hình. Tuy nhiên, lớp cảm ứng cũng là yếu tố quan trọng quyết định trải nghiệm thao tác hằng ngày. Màn hình chạm có mượt hay không, máy có mỏng nhẹ hay không, khả năng hiển thị có trong và sáng hay không đều liên quan đến cách cảm biến cảm ứng được tích hợp vào cấu trúc màn hình.

Màn hình cảm ứng điện dung là gì?

Màn hình cảm ứng điện dung là loại màn hình nhận diện thao tác chạm dựa trên sự thay đổi điện dung trên bề mặt cảm ứng. Khi ngón tay chạm vào màn hình, điện trường tại vị trí đó thay đổi. Bộ điều khiển cảm ứng sẽ ghi nhận sự thay đổi này, xác định tọa độ chạm rồi gửi tín hiệu đến hệ điều hành để phản hồi thao tác.

Công nghệ này hiện được dùng rất phổ biến trên smartphone, tablet, laptop cảm ứng, touchpad, màn hình ô tô, máy POS và nhiều thiết bị thông minh khác. Ưu điểm dễ nhận thấy là người dùng chỉ cần chạm nhẹ, không phải ấn mạnh, đồng thời có thể thao tác bằng nhiều ngón tay cùng lúc.

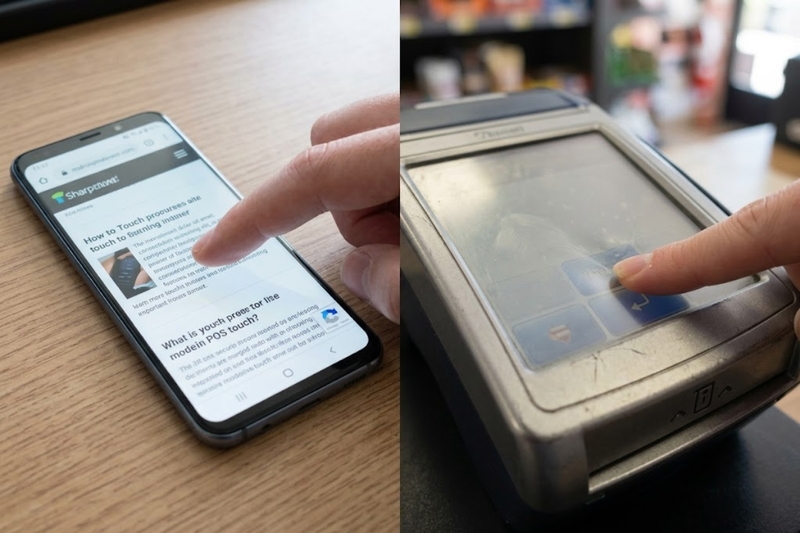

Cảm ứng điện dung khác gì cảm ứng điện trở?

Cảm ứng điện trở hoạt động dựa trên lực nhấn. Khi người dùng ấn vào màn hình, các lớp vật liệu bên trong tiếp xúc với nhau và tạo ra tín hiệu. Vì vậy, cảm ứng điện trở có thể dùng với móng tay, bút nhựa hoặc găng tay, nhưng thao tác thường kém mượt và khả năng đa điểm hạn chế.

Ngược lại, cảm ứng điện dung dựa vào sự thay đổi điện trường. Người dùng chỉ cần chạm nhẹ bằng ngón tay là màn hình có thể nhận diện. Đây là lý do các thao tác quen thuộc như vuốt, kéo, zoom hai ngón tay hoặc chơi game cảm ứng trên điện thoại hiện đại trở nên nhanh và tự nhiên hơn.

Transcapacitive là nền tảng của cảm ứng hiện đại

Các thiết bị hiện nay chủ yếu dùng cơ chế transcapacitive. Công nghệ này sử dụng hệ thống đường phát và đường nhận tín hiệu, thường gọi là Tx và Rx, để tạo thành một mạng lưới cảm biến trên màn hình.

Khi ngón tay chạm vào, điện trường giữa các điểm trong mạng lưới Tx và Rx thay đổi. Nhờ đó, thiết bị có thể xác định chính xác vị trí chạm và ghi nhận nhiều điểm chạm cùng lúc. Đây là nền tảng giúp màn hình cảm ứng hiện đại hỗ trợ thao tác đa điểm mượt mà.

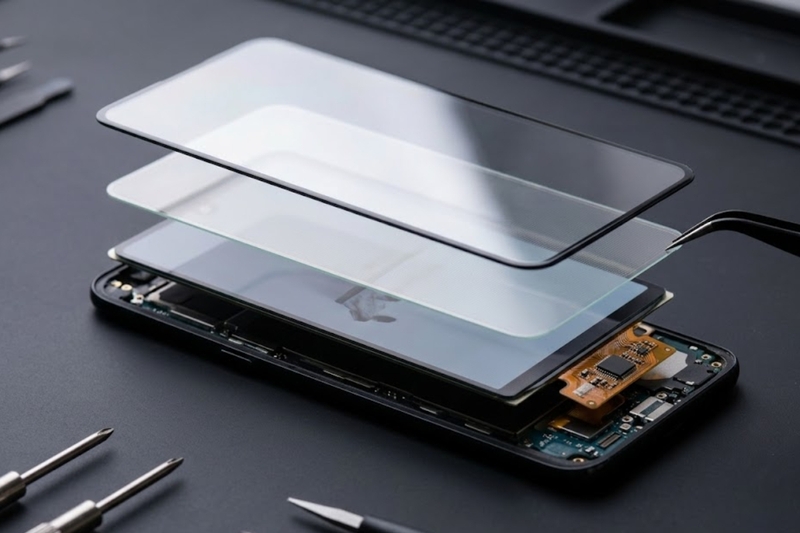

Cấu tạo cơ bản của màn hình cảm ứng điện dung

Để hiểu rõ màn hình cảm ứng điện dung là gì, cần nhìn vào cấu trúc bên trong. Một màn hình cảm ứng không chỉ có lớp kính bên ngoài và tấm nền hiển thị, mà còn có lớp cảm biến, bộ điều khiển cảm ứng và các lớp kết nối liên quan.

Lớp kính bảo vệ

Lớp kính nằm ngoài cùng, là nơi người dùng trực tiếp chạm vào. Kính có nhiệm vụ bảo vệ tấm nền, hạn chế trầy xước và tạo bề mặt thao tác mượt. Trên một số thiết bị, lớp kính còn được phủ thêm lớp chống bám vân tay hoặc chống chói.

Chất lượng kính và cách dán kính ảnh hưởng đến cảm giác vuốt chạm. Nếu kính kém chất lượng, miếng dán quá dày hoặc dán không đúng chuẩn, độ nhạy cảm ứng có thể bị giảm.

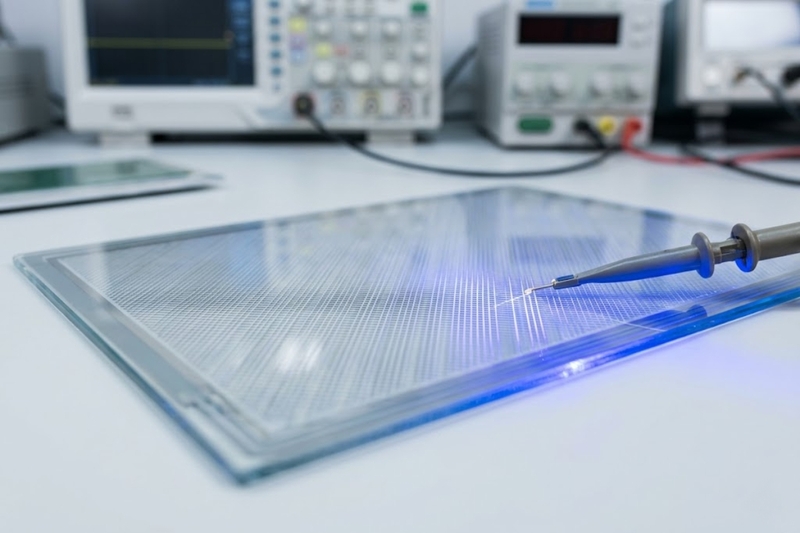

Lớp cảm biến điện dung

Lớp cảm biến là phần quan trọng giúp màn hình nhận diện thao tác chạm. Tùy công nghệ, lớp cảm biến này có thể được đặt riêng, tích hợp trên kính, đặt trên lớp hiển thị hoặc tích hợp sâu vào bên trong tấm nền.

Sự khác biệt về vị trí đặt lớp cảm biến chính là lý do xuất hiện các khái niệm như cảm biến rời, Sensor On Lens, On-cell và In-cell. Càng tích hợp sâu, màn hình càng có cơ hội mỏng hơn, sáng hơn và giảm bớt lớp trung gian.

Bộ điều khiển cảm ứng

Bộ điều khiển cảm ứng có nhiệm vụ đọc tín hiệu từ lớp cảm biến, xử lý dữ liệu và gửi tọa độ chạm đến hệ điều hành. Nếu bộ điều khiển hoạt động tốt, màn hình sẽ phản hồi nhanh, ít trễ và nhận diện chính xác thao tác của người dùng.

Ở các công nghệ mới hơn như TDDI, bộ điều khiển cảm ứng và bộ điều khiển hiển thị được tích hợp gần nhau hơn, giúp tối ưu thiết kế và cải thiện trải nghiệm sử dụng.

Các kiểu tích hợp cảm ứng điện dung phổ biến

Điểm quan trọng trong bài gốc không chỉ là định nghĩa cảm ứng điện dung, mà là cách các nhà sản xuất tích hợp lớp cảm biến vào màn hình. Mỗi cách tích hợp sẽ ảnh hưởng đến độ dày, độ sáng, độ nhạy và chi phí sản xuất.

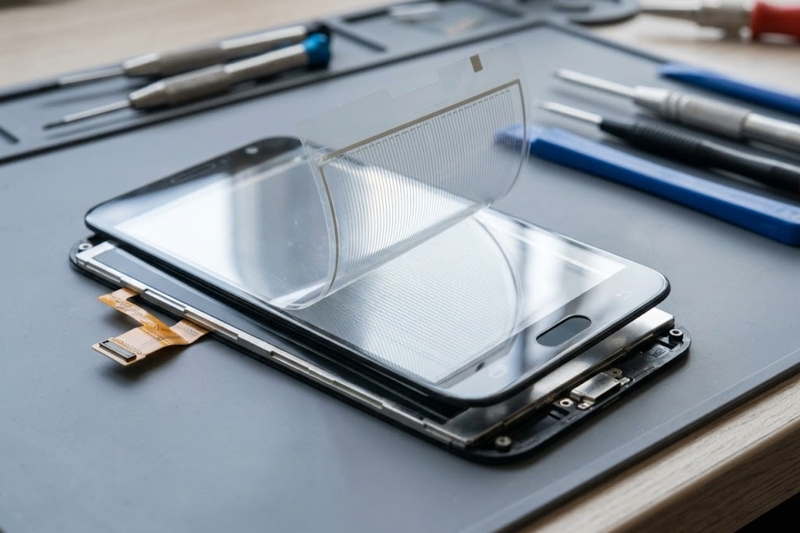

Cảm biến rời

Cảm biến rời là kiểu tích hợp đời đầu. Với cấu trúc này, lớp cảm biến được đặt riêng giữa kính bảo vệ và tấm nền hiển thị. Nói đơn giản, màn hình gồm nhiều lớp tách biệt: kính, cảm biến và lớp hiển thị.

Ưu điểm của cách này là cấu trúc dễ hiểu, các lớp tương đối độc lập. Tuy nhiên, nhược điểm là màn hình dày hơn, khả năng truyền sáng có thể giảm và thiết bị khó đạt được thiết kế mỏng nhẹ như các smartphone hiện đại. Khi có va đập, vào nước hoặc lỗi linh kiện, cảm ứng cũng có thể bị ảnh hưởng.

Sensor On Lens

Sensor On Lens, thường viết tắt là SoL, là bước cải tiến so với cảm biến rời. Thay vì đặt cảm biến thành một lớp riêng biệt, nhà sản xuất tích hợp lớp cảm biến trực tiếp lên kính bảo vệ.

Cách làm này giúp giảm số lớp trong màn hình, nhờ đó thiết bị có thể mỏng hơn và khả năng hiển thị tốt hơn so với cấu trúc cảm biến rời. Tuy nhiên, SoL vẫn đòi hỏi quy trình sản xuất chính xác vì cảm biến được gắn trực tiếp với phần kính bên ngoài.

On-cell

On-cell là công nghệ đưa lớp cảm biến lên bề mặt của lớp hiển thị. Thay vì tích hợp cảm biến vào kính như Sensor On Lens, On-cell đặt cảm biến gần hơn với tấm nền màn hình.

Ưu điểm của On-cell là giúp giảm độ dày và tạo điều kiện để nhà sản xuất tối ưu thiết kế thiết bị. Công nghệ này từng được dùng trên nhiều smartphone vì cân bằng được chi phí, độ mỏng và trải nghiệm cảm ứng. Tuy vậy, On-cell vẫn có giới hạn nhất định vì lớp cảm biến chưa được tích hợp sâu vào bên trong lớp hiển thị.

On-cell, In-cell và TDDI khác nhau như thế nào?

Đây là phần nhiều người dễ nhầm nhất. On-cell, In-cell và TDDI không phải là ba loại màn hình hoàn toàn tách biệt với cảm ứng điện dung. Chúng là các cách tích hợp lớp cảm ứng và bộ điều khiển vào màn hình ở những mức độ khác nhau.

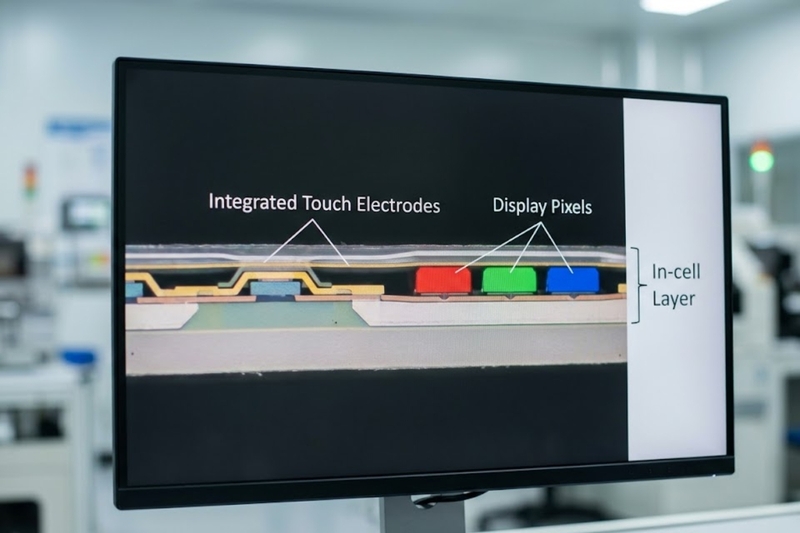

In-cell

In-cell tích hợp cảm biến cảm ứng vào bên trong lớp hiển thị, thay vì đặt lên trên bề mặt như On-cell. Nhờ giảm bớt lớp trung gian, màn hình có thể mỏng hơn, sáng hơn và giảm phản xạ tốt hơn.

Ưu điểm của In-cell là chất lượng hiển thị có thể trong hơn, độ sáng tốt hơn và cảm giác chạm gần với hình ảnh hơn. Tuy nhiên, công nghệ này đòi hỏi kỹ thuật sản xuất cao hơn. Nhà sản xuất phải tinh chỉnh nhiều yếu tố như tín hiệu cảm ứng, thời gian phản hồi, khả năng tải điện dung và chất lượng hiển thị để đạt kết quả ổn định.

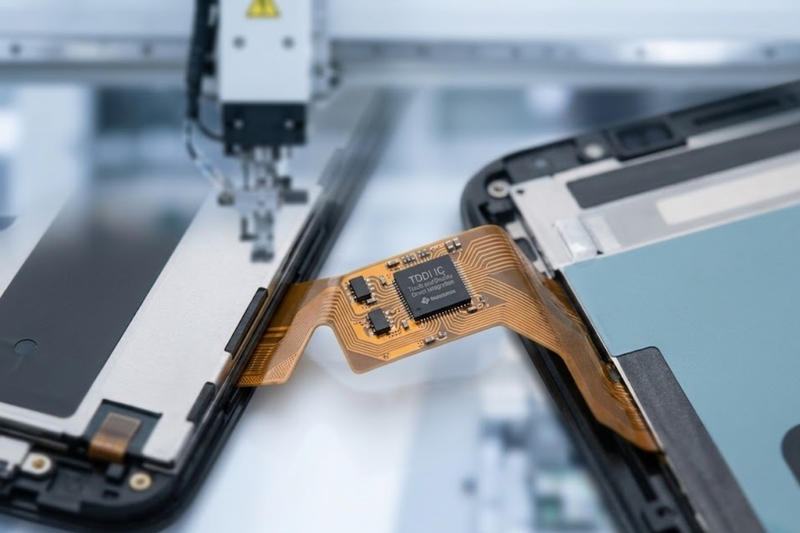

TDDI

TDDI là viết tắt của Touch and Display Driver Integration. Đây là giải pháp tích hợp bộ điều khiển cảm ứng và bộ điều khiển hiển thị vào cùng một hệ thống, giúp tối ưu không gian linh kiện và giảm độ phức tạp trong thiết kế.

TDDI có thể xem là bước phát triển tiếp theo trong xu hướng hợp nhất cảm ứng và hiển thị. Công nghệ này giúp màn hình mỏng hơn, phản hồi cảm ứng tốt hơn, tiết kiệm không gian bên trong thiết bị và hỗ trợ thiết kế viền mỏng. Vì vậy, TDDI được dùng khá phổ biến trên nhiều smartphone hiện đại.

Bảng so sánh nhanh các kiểu tích hợp

Cách hiểu đơn giản nhất là nhìn vào vị trí của lớp cảm biến:

Tạm kết

Màn hình cảm ứng điện dung là công nghệ nhận diện thao tác chạm dựa trên sự thay đổi điện dung khi ngón tay tiếp xúc với bề mặt màn hình. On-cell, In-cell và TDDI không phải là công nghệ tách rời hoàn toàn, mà là các cách tích hợp lớp cảm ứng vào cấu trúc màn hình để tối ưu độ mỏng, độ sáng, độ nhạy và thiết kế thiết bị. Với người dùng phổ thông, đây là nền tảng tạo nên trải nghiệm chạm vuốt mượt mà trên smartphone, tablet, laptop cảm ứng và nhiều thiết bị thông minh hiện nay.
