Tìm hiểu ngay 6 phần mềm vẽ mạch điện được dân chuyên khuyên dùng

Hiện nay, nhờ có sự phát triển của khoa học và công nghệ mà nhiều ứng dụng mới được ra đời giúp hỗ trợ và thay thế những hoạt động thủ công truyền thống. Trong đó, sự xuất hiện của các phần mềm vẽ mạch điện là một trong những điều vô cùng tuyệt vời mà bạn có thể tận dụng để giúp ích cho việc thiết kế mạch điện một cách nhanh chóng và chuẩn xác hơn. Vậy bạn đã biết gì về những phần mềm này chưa? Hãy cùng FPT Shop tìm hiểu tất tần tật về chúng qua bài viết này nhé.

Danh sách 6 phần mềm vẽ mạch điện tốt nhất bạn nên dùng

Sau đây là 6 phần mềm được đánh giá tốt nhất hiện tại, hãy tham khảo và chọn ra một cái tên phù hợp nhất nhé:

1. AutoCAD Electrical

Đây là phần mềm có tích hợp nhiều tính năng khác nhau để phục vụ việc thiết kế điện chuyên dụng. Người dùng có thể thực hiện các thao tác đi dây, bố trí thiết bị điện, đánh số chi tiết,... để tự động tạo ra danh mục BOMs. AutoCAD Electrical giúp người dùng tiết kiệm thời gian thiết kế, tăng năng suất làm việc lên rất nhiều lần so với phương pháp vẽ thủ công.

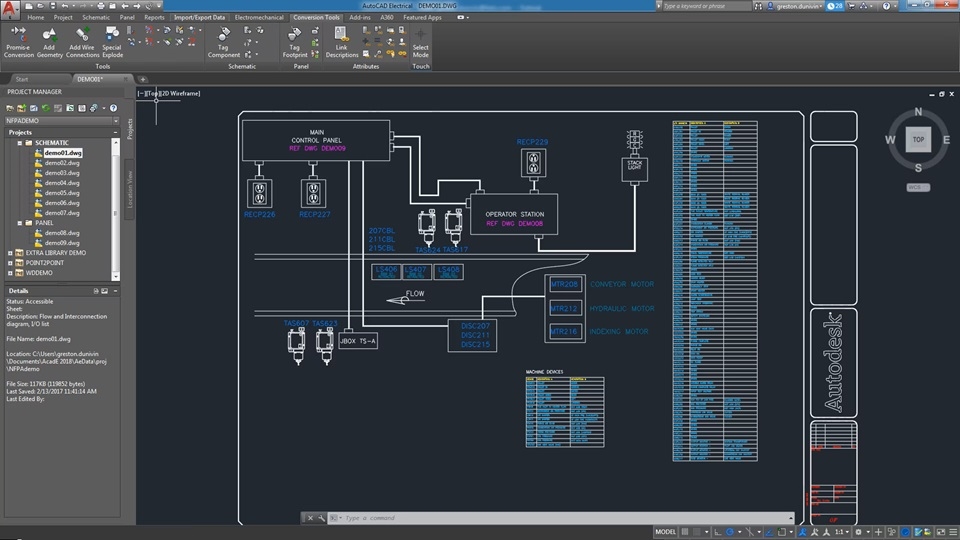

AutoCAD Electrical

Các tính năng:

Tự động tạo báo cáo: Người dùng có thể tạo các bảng báo cáo đơn giản và có thể tùy chỉnh theo ý muốn của bản thân chỉ với một lệnh duy nhất. Bên cạnh đó, các tính năng trong AutoCAD sẽ luôn được tự động cập nhật và bổ sung danh sách vật liệu.
Dễ dàng trao đổi dữ liệu: AutoCAD Electrical còn có tính năng chuyển các bảng vẽ thành các tập tin gốc DWG giúp bạn có thể thực hiện trao đổi dữ liệu với khách hàng. Đồng thời, việc này cũng giúp người dùng chỉnh sửa bản vẽ nếu có xảy ra sai sót.
Quản lý tập tin, dự án: Bằng việc tạo ra các thư mục con, bạn có thể quản lý dự án mạch điện tử theo ý muốn của mình. Việc này giúp bạn dễ dàng quản lý và di chuyển các tập tin DWG.
Xuất bản file PDF: Người dùng có thể tạo bookmark tìm kiếm cho các dự án của mình bằng việc xuất file sang định dạng PDF.
Vẽ sơ đồ: Người dùng có thể bố trí sơ đồ mạch điện với bảng hướng dẫn điều khiển thông minh. Bạn cũng có thể dễ dàng quản lý và chỉnh sửa các thiết bị đầu cuối khi sử dụng phần mềm vẽ mạch điện này.
Tối ưu thời gian chỉnh sửa layout: Với thanh menu được đánh dấu các lệnh Edit Component, Delete Component, Scoot và Align bạn có thể làm việc hiệu quả và nhanh chóng.

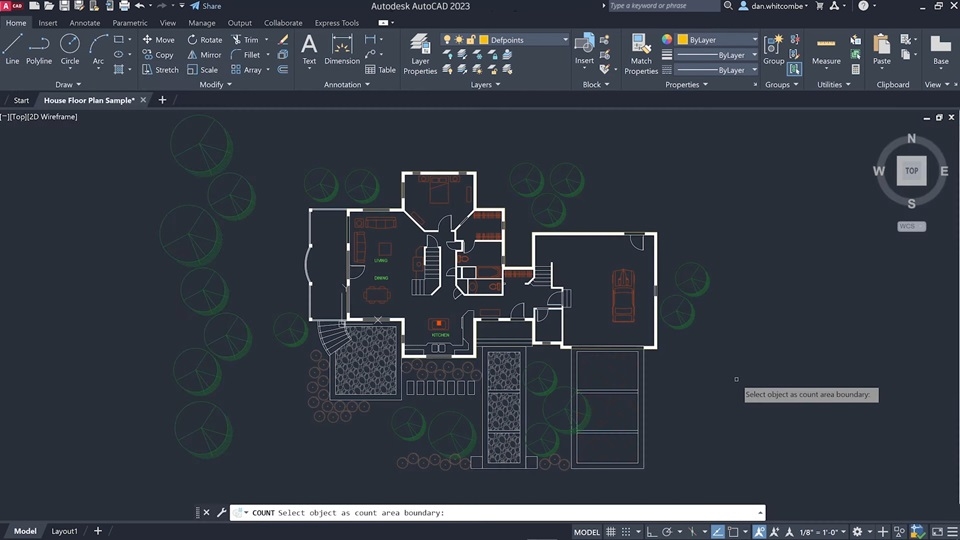

Phần mềm này có nhiều tính năng tuyệt vời

Yêu cầu cấu hình

Hệ điều hành: Win 7, 8, 8.1, 10.
Bộ xử lý thiết bị: Intel Pentium 4 / AMD Athlon 64.
Bộ nhớ Ram: 2GB.
Ổ cứng trống: 12GB.
Link tải: www.autodesk.com.

2. Cade Simu

Cade Simu là phần mềm vẽ mạch điện được sử dụng rộng rãi nhất hiện nay. Ưu điểm của nó là gọn, nhẹ và có thể chạy trực tiếp mà không cần phải cài đặt. Phần mềm này hỗ trợ nhiều ký hiệu thiết bị điện chuyên dụng trong lĩnh vực công nghiệp giúp cho việc thiết kế được nhẹ nhàng và hiệu quả với độ chính xác cao. Cade Simu rất thích hợp cho người dùng tập luyện thiết kế sơ đồ mạch điện công nghiệp khi chưa có điều kiện tiếp xúc thực tế.

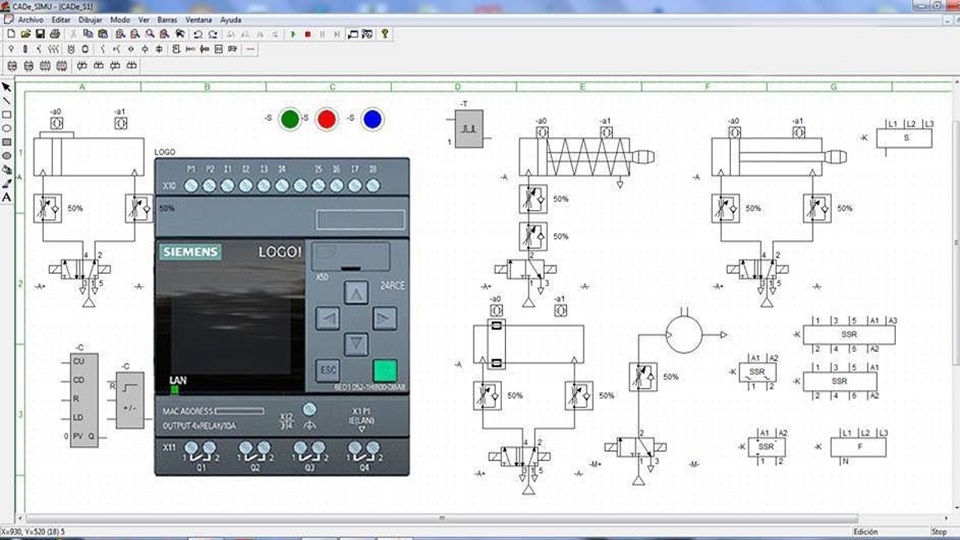

Cade Simu

Các tính năng:

Vẽ mạch điện công nghiệp: Phần mềm này cung cấp cho người dùng nhiều tính năng vẽ mạch điện trong lĩnh vực công nghiệp.
Hỗ trợ các vật liệu công nghiệp: Cade Simu có các thiết bị công nghiệp như CB, Relay, MCCB, Contactor, Wire, Aptomat,... Giúp bạn thực hiện thiết kế nhanh chóng và chính xác.
Hỗ trợ ngôn ngữ tiếng Việt: Phần mềm này đã được Việt hóa nên bạn có thể yên tâm sử dụng.
Đơn giản, dễ sử dụng: Cade Simu là phần mềm vẽ mạch điện vô cùng gọn nhẹ với các thao tác được đơn giản hóa giúp bạn dễ dàng tiếp cận.

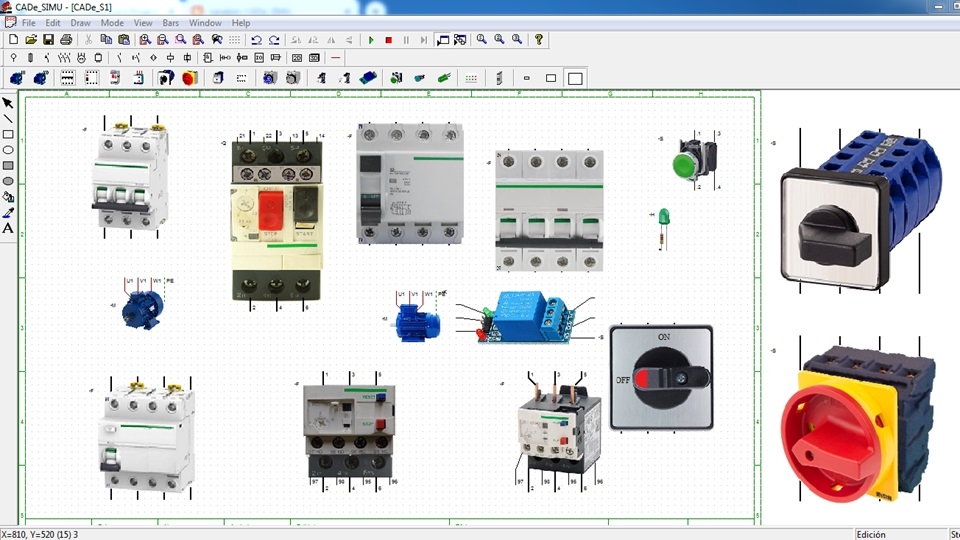

Cade Simu được sử dụng vô cùng rộng rãi

Yêu cầu cấu hình

Phần mềm này có thể được sử dụng mà không cần cài đặt, bên cạnh đó nó khá gọn nhẹ nên thích hợp với mọi cấu hình PC.
Link tải Cade Simu: https://cade-simu.com/.

3. Sprint Layout

Đây là phần mềm vẽ mạch điện được sử dụng khá phổ biến nhờ những tính năng vô cùng tiện lợi mà nó mang đến cho người dùng. Nó rất phù hợp cho những ai muốn vẽ mạch 2 lớp với nhiều tính năng khá độc đáo và khác biệt.

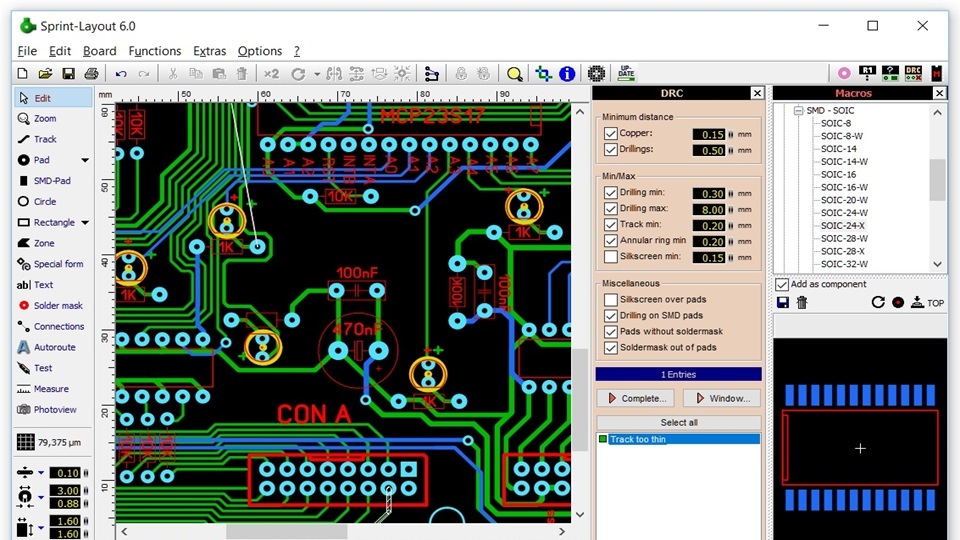

Sprint Layout

Ưu điểm của phần mềm:

Dung lượng phần mềm nhỏ nên bạn có thể sử dụng trên các thiết bị có cấu hình không quá cao.
Người dùng có thể đi track linh hoạt khi sử dụng ứng dụng.
Có tính năng đổ Plate trên các đường line giúp người dùng phác thảo và mô phỏng được hiệu năng làm việc của mạch điện một cách hoàn thiện nhất.

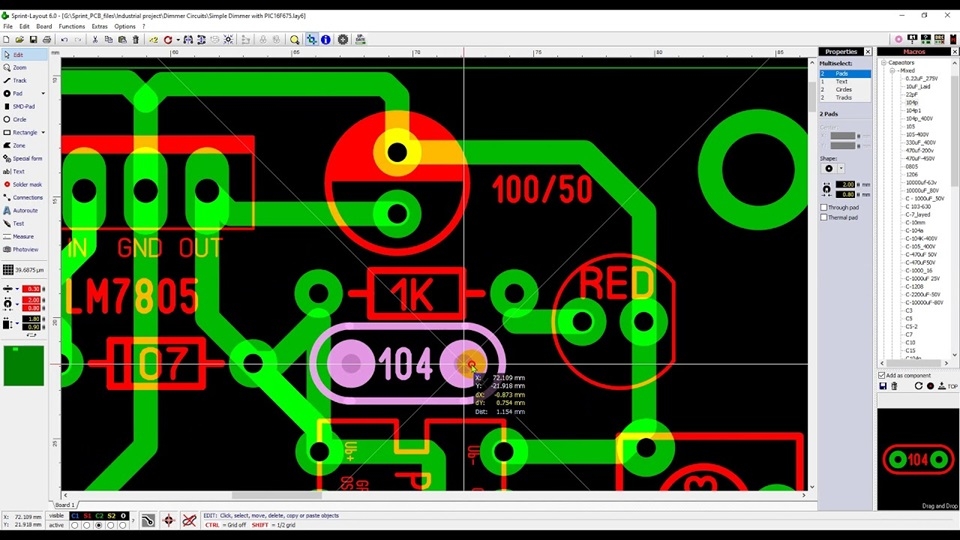

Sprint Layout phù hợp với thiết bị cấu hình thấp

Yêu cầu cấu hình

Nhờ kích thước nhỏ mà phần mềm vẽ mạch điện này có thể hoạt động tốt trên mọi dòng máy tính hiện nay.
Link tải Sprint Layout: https://sprint-layout.software.informer.com/download/.

4. Altium Designer

Altium Designer hay còn được gọi với cái tên Protel DXP là phần mềm tốt nhất để vẽ mạch điện hiện nay. Nó được nghiên cứu và phát triển để hỗ trợ thiết kế sản phẩm và các hệ thống bo mạch điện tử thế hệ mới. Tuy công cụ này vô cùng hữu ích và có nhiều tính năng nổi trội nhưng nó vẫn chưa được nhiều người biết đến.

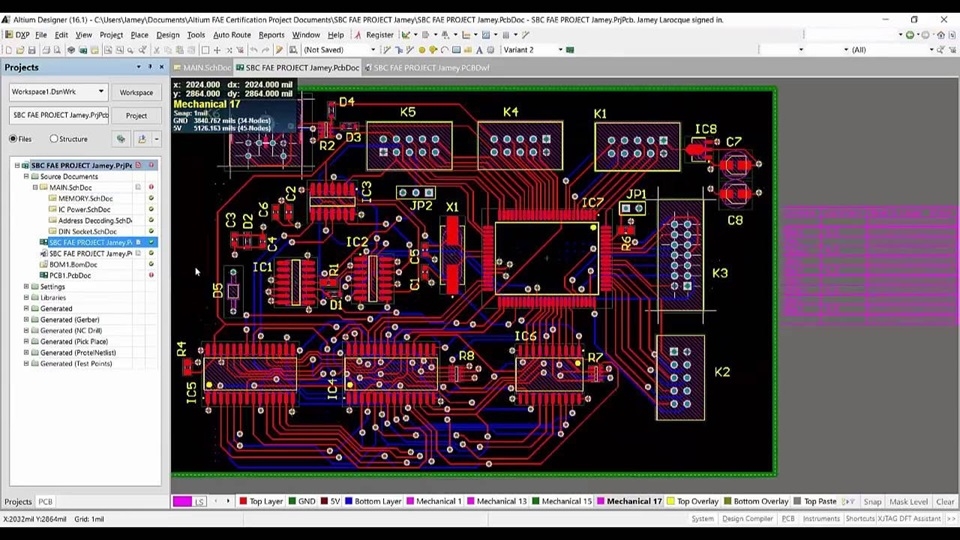

Altium Designer

Ưu điểm của phần mềm:

Giao diện thân thiện: Phần mềm này được thiết kế khá đơn giản với bố cục thân thiện giúp người dùng dễ dàng thao tác, chỉnh sửa và quản lý các dự án. Đồng thời, các thao tác mở và xem thông tin bản thiết kế cũng vô cùng đơn giản.
Có nhiều tính năng thiết kế tự động: Người dùng có thể đi dây dựa trên thuật toán của phần mềm. Bên cạnh đó, phần mềm còn cung cấp các giải pháp phân tích, lắp ráp nhằm tối ưu hóa việc sử dụng linh kiện, netlist có sẵn theo tham số mới nhất.
Thư viện linh kiện và thiết bị đa dạng: Phần mềm có tất cả công cụ để bạn thiết kế và vẽ mạch điện.
Hỗ trợ tùy chỉnh nhanh chóng: Bạn có thể dễ dàng chỉnh sửa các item dựa theo các lớp cơ khí và các lớp mạch theo nhu cầu của mình.
Cho phép chuyển đối từ Schematic sang mạch PCB: Điều này giúp bạn dễ dàng thiết kế mạch điện tử đồng thời phần mềm này còn hỗ trợ mô phỏng 2D, 3D trên mạch PCB. Điều đó giúp người dùng có thể trải nghiệm không gian 2 chiều, 3 chiều vô cùng chân thực.
Tích hợp MCAD-ECAD liên kết trực tiếp với mô hình STEP: Giúp người sử dụng dễ dàng kiểm tra khả năng cách điện của bo mạch từ đó phòng tránh được nhiều rủi ro trong thiết kế.

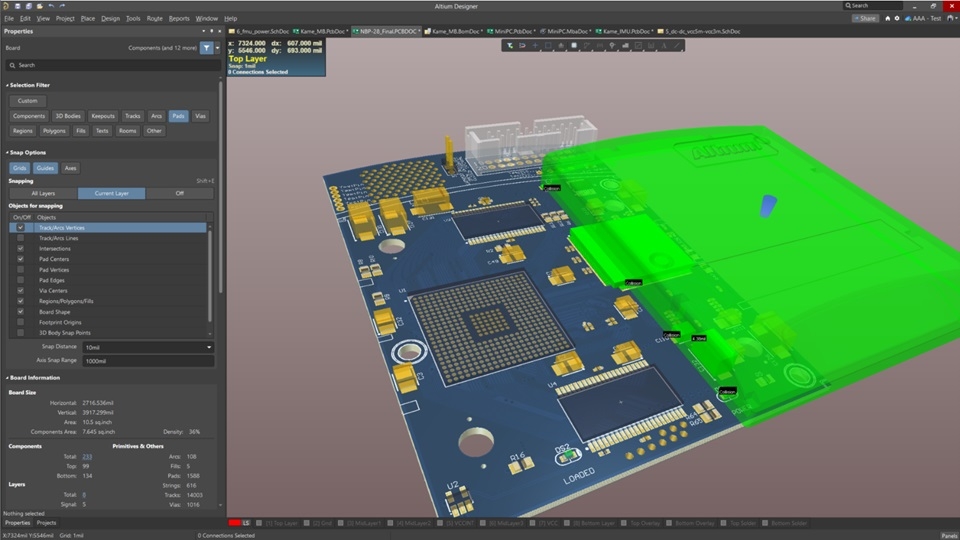

Đây là phần mềm vẽ mạch điện tốt nhất hiện nay

Yêu cầu cấu hình

Hệ điều hành: Phiên bản Windows 8 / 10 64bit.
Bộ xử lý thiết bị: Tối thiểu là Intel® Core™ i5.
Bộ nhớ RAM: 4GB.
Dung lượng ổ cứng: 10GB.
Card màn hình: DirectX 10 / Radeon HD 5000 series / Intel HD 4600.
Độ phân giải màn hình: Tối thiểu là 1680x1050 / 1600x1200.
Adobe Reader: Phiên bản 11 trở lên.
Link tải: https://www.altium.com/altium-designer.

5. Proteus

Đây là một trong những phần mềm vẽ mạch điện cho phép người sử dụng quan sát và mô phỏng các hoạt động của mạch điện từ phần thiết kế mạch. Đồng thời, bạn có thể viết các chương trình điều khiển PIC, MCS-51, AVR,... Bạn có thể mô phỏng hầu hết các thiết bị điện tử thông dụng nhất hiện nay điển hình là hỗ trợ cho các MCU như Motorola, AVR, PIC và 8051.

Proteus

Tính năng chính

Vẽ sơ đồ nguyên lý: Bạn có thể dễ dàng phác thảo các sơ đồ nguyên lý cho mạch điện từ các linh kiện lấy từ thư viện của ứng dụng. Đồng thời, bạn có thể quan sát các kết nối của linh kiện tùy vào mục đích sử dụng của mình.
Mô phỏng mạch điện: Người dùng có thể phân tích các sơ đồ mạch điện thông qua việc mô phỏng nguyên lý hoạt động của nó. Việc này sẽ giúp bạn tiết kiệm thời gian cũng như các trường hợp có thể xảy ra nhằm tiết kiệm chi phí phát sinh nếu nhỡ có vấn đề sai sót.
Thiết kế mạch PCB: Phần mềm cho phép người dùng tự tạo bản thiết kế hoặc nó có thể hỗ trợ hoàn thành quá trình này phụ chúng ta. Proteus sẽ giúp bạn loại bỏ những sai sót trong quá trình thiết kế vì nó có thể tự kiểm tra và phân tích các vi mạch điện tử. Ngoài ra, công cụ này còn cung cấp các tính năng tùy chỉnh hình dáng và kích thước của bảng vẽ.

Phần mềm có thể mô phỏng hầu hết các thiết bị điện tử

Yêu cầu cấu hình

Hệ điều hành: Các phiên bản Windows XP, Vista, 7, 8, 8.1, 10.
RAM: 3GB.
Dung lượng đĩa cứng: 500MB.
Bộ xử lý thiết bị: Intel Pentium 2 GHz.
Link tải: https://proteus.soft112.com/download.html.

6. Eagle

Eagle là phần mềm vẽ mạch điện mã nguồn mở với giao diện đơn giản cho phép người dùng tạo các dự án bằng cách sử dụng các tính năng như soạn thảo văn bản, vẽ sơ đồ và các linh kiện trong thư viện.

Eagle

Tính năng chính:

Thiết kế mạch điện tử PCB: Người dùng có thể tự do thiết kế mạch theo nhu cầu của bản thân.
Live DRC: Tính năng này được bật mặc định để người dùng có thể cải thiện và tối ưu hóa quy trình làm việc
Board Flip: Phần mềm cho phép người dùng xem, đặt và xoay lớp dưới cùng hỗ trợ thiết kế đơn giản và nhanh chóng hơn.
Tích hợp tính năng vẽ hình học: Hỗ trợ người dùng vẽ các cung, hình tròn, đường thẳng, đa giác, hình chữ nhật,... Bên cạnh đó bạn có thể thêm tin nhắn văn bản và làm việc trên các layer một cách dễ dàng.

Đây là phần mềm vẽ mạch điện mã nguồn mở

Yêu cầu cấu hình:

Hệ điều hành: Windows 7 64bit / Mac OS 10.0 trở lên.
Độ phân giải đồ họa:1024x768 pixel.
RAM: 1GB.
Bộ xử lý: Intel Dual Core.
Link tải: https://www.autodesk.com/products/eagle/overview?term=1-YEAR&tab=subscription.

Kết luận

Trên đây là 6 phần mềm vẽ mạch điện tốt hàng đầu hiện nay với nhiều tính năng nổi bật được dân chuyên yêu thích nhất. Tùy theo mục đích sử dụng bạn có thể chọn tải một trong những công cụ mà FPT Shop giới thiệu trong bài viết trên. Hi vọng thông tin trên có thể giúp những bạn nào có niềm yêu thích với ngành điện tử có thêm kiến thức về các phần mềm này. Chúc bạn tìm được cái tên phù hợp để đồng hành trong công việc và học tập nhé.
