UML là gì?

UML (Unified Modeling Language), hay Ngôn ngữ mô hình hóa thống nhất, là một công cụ tiêu chuẩn được sử dụng rộng rãi trong việc thiết kế, xây dựng và tài liệu hóa các hệ thống phần mềm. Ra đời vào năm 1981 bởi Paul Levvy và Mike Devlin tại Rational Software, UML được tạo ra để chuẩn hóa các phương pháp tiếp cận thiết kế và ký hiệu phần mềm khác nhau. Đến năm 2005, UML được Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và Ủy ban Kỹ thuật Điện Quốc tế (IEC) công nhận là tiêu chuẩn ISO/IEC 19501, đánh dấu bước phát triển quan trọng trong lịch sử công nghệ phần mềm.

Tác dụng của UML trong phát triển phần mềm

Ngôn ngữ mô hình hóa UML không chỉ là công cụ hỗ trợ thiết kế mà còn mang lại nhiều lợi ích thiết thực trong mọi giai đoạn phát triển phần mềm. Dưới đây là những vai trò nổi bật mà UML đem lại.

Phân tích và thiết kế hệ thống

UML giúp các nhóm phát triển và các bên liên quan dễ dàng hình dung cấu trúc cũng như hành vi của hệ thống thông qua nhiều loại biểu đồ khác nhau. Điều này đặc biệt quan trọng khi bắt đầu dự án, vì nó giúp định hình yêu cầu một cách rõ ràng, hạn chế hiểu lầm. Nhờ khả năng mô phỏng chi tiết các thành phần, UML cho phép xác định chính xác các yếu tố quan trọng như quy trình nghiệp vụ, mô hình dữ liệu, và tương tác giữa các thành phần hệ thống trước khi đi vào lập trình.

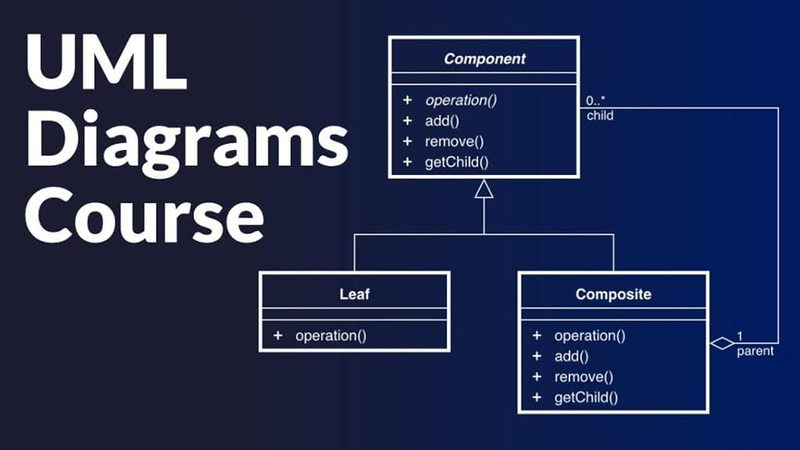

Tài liệu hóa hệ thống

Một trong những ưu điểm lớn nhất của UML là khả năng cung cấp tài liệu tiêu chuẩn hóa, cho phép lưu giữ toàn bộ thông tin liên quan đến hệ thống. Các tài liệu này có thể bao gồm:

• Cấu trúc dữ liệu: Các mối quan hệ giữa các thực thể và bảng dữ liệu.
• Luồng công việc: Biểu diễn cách các tác vụ hoặc quy trình nghiệp vụ được thực hiện.
• Logic kinh doanh: Các quy tắc hoạt động bên trong hệ thống.
• Tương tác giữa các thành phần: Cách các đối tượng hoặc module giao tiếp với nhau.

Nhờ việc tài liệu hóa này, các đội nhóm có thể chia sẻ thông tin dễ dàng hơn, giúp mọi thành viên trong dự án hiểu rõ vai trò của từng phần và tạo tiền đề cho việc bảo trì hoặc nâng cấp hệ thống sau này.

Tăng cường giao tiếp giữa các bên liên quan

Một điểm mạnh khác của UML là cung cấp một "ngôn ngữ chung" để các bên liên quan trong dự án – từ lập trình viên, kiến trúc sư hệ thống, đến quản lý dự án – có thể dễ dàng trao đổi thông tin. Với ngôn ngữ hình ảnh trực quan, UML loại bỏ rào cản về thuật ngữ chuyên ngành hoặc sự khác biệt trong cách tiếp cận giữa các nhóm.

Sử dụng các biểu đồ UML, mọi người có thể nhanh chóng nắm bắt ý tưởng, so sánh các giải pháp, và hiểu rõ hơn về thiết kế tổng thể mà không cần quá nhiều diễn giải bằng văn bản.

Quản lý rủi ro và đánh giá tác động của thay đổi

Trong các dự án phần mềm, thay đổi là điều khó tránh khỏi. Tuy nhiên, mỗi thay đổi đều mang lại nguy cơ gây lỗi hoặc ảnh hưởng đến các thành phần khác trong hệ thống. UML cho phép các nhà phát triển dễ dàng đánh giá tác động của các thay đổi này trước khi áp dụng.

Các biểu đồ UML như Component Diagram hay Sequence Diagram cung cấp cái nhìn chi tiết về cách các thành phần tương tác, từ đó giúp nhóm phát triển:

• Xác định rõ các khu vực có thể bị ảnh hưởng bởi thay đổi.
• Nhận diện trước các vấn đề tiềm ẩn.
• Lên kế hoạch điều chỉnh hoặc tối ưu hóa quy trình triển khai thay đổi.

Ngoài ra, nhờ khả năng trực quan hóa, các biểu đồ UML đóng vai trò quan trọng trong việc dự đoán rủi ro và đưa ra giải pháp khắc phục kịp thời trước khi vấn đề trở nên nghiêm trọng.

Các loại UML hay dùng

UML bao gồm nhiều loại biểu đồ khác nhau, mỗi loại phục vụ một mục đích riêng biệt trong quá trình thiết kế và phát triển phần mềm. Dựa trên chức năng, UML được chia thành hai nhóm chính:

Biểu đồ hành vi (Behavior Diagrams): Tập trung mô tả cách hệ thống hoạt động và tương tác với người dùng hoặc các hệ thống khác. Bao gồm:

• Use Case Diagram (Biểu đồ trường hợp sử dụng)
• Activity Diagram (Biểu đồ hoạt động)
• Sequence Diagram (Biểu đồ trình tự)

Biểu đồ cấu trúc (Structure Diagrams): Tập trung thể hiện cách hệ thống được tổ chức và mối quan hệ giữa các thành phần. Bao gồm:

• Class Diagram (Biểu đồ lớp)
• Component Diagram (Biểu đồ thành phần)
• Deployment Diagram (Biểu đồ triển khai)

Use Case Diagram

Mô tả

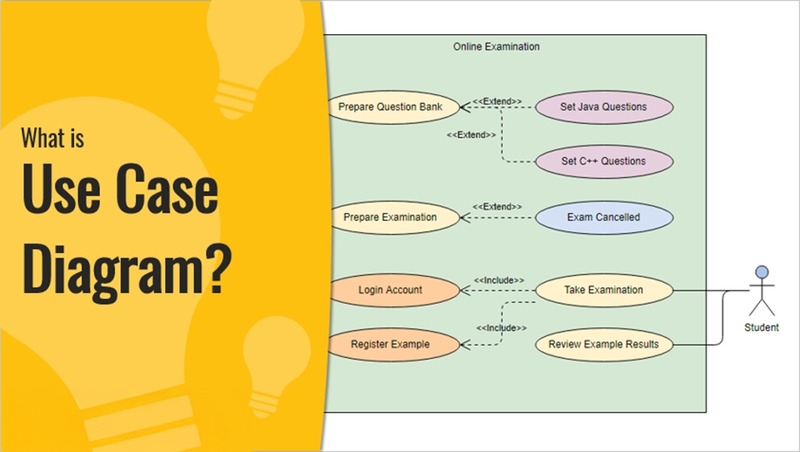

Use Case Diagram tập trung vào việc mô tả chức năng của hệ thống từ quan điểm của người dùng cuối. Nó hiển thị các tình huống sử dụng cụ thể (use case) và các actor liên quan, giúp làm rõ yêu cầu và sự tương tác giữa người dùng với hệ thống. Nhờ đó, đội ngũ phát triển đảm bảo rằng sản phẩm cuối cùng sẽ đáp ứng được nhu cầu thực tế.

Use Case Diagram thường được sử dụng ở giai đoạn thu thập và phân tích yêu cầu của dự án phần mềm.

Các thành phần chính của Use Case Diagram

Use Case Diagram bao gồm bốn thành phần cơ bản:

Actor
Đại diện cho người dùng hoặc hệ thống bên ngoài tương tác với hệ thống chính. Actors có thể là người dùng cuối, hệ thống khác, hoặc quy trình tự động. Trong biểu đồ, actor thường được biểu diễn bằng hình người.

• Ví dụ: Trong hệ thống thư viện, actor có thể là "Thành viên" (Member) hoặc "Thủ thư" (Librarian).

Use Case

Biểu diễn một chuỗi hành động mà hệ thống thực hiện để mang lại giá trị cho actor. Mỗi use case đại diện cho một chức năng cụ thể hoặc một quy trình công việc mà hệ thống phải thực hiện.

• Ví dụ: "Mượn sách" (Borrow book), "Trả sách" (Return book).

Mối quan hệ (Relationship)

Mối quan hệ giữa các actor và use case được mô tả qua các kiểu như:

• Association: Mối liên kết giữa actor và use case.
• Extend: Một use case bổ sung cho một use case chính.
• Include: Một use case phụ thuộc vào hành động của use case khác.
• Generalization: Quan hệ thừa kế giữa các actor hoặc use case.

Hệ thống (System)

Biểu diễn ranh giới của hệ thống, thường được vẽ dưới dạng một hình chữ nhật bao quanh các use case. Các actor nằm bên ngoài ranh giới này.

Các bước cơ bản để tạo Use Case Diagram

• Phân tích yêu cầu: Xác định các chức năng hệ thống cần cung cấp.
• Xác định actors: Tìm ra những người dùng hoặc hệ thống tương tác với hệ thống chính.
• Xác định use cases: Liệt kê tất cả các chức năng mà hệ thống phải thực hiện cho các actor.
• Mô tả mối quan hệ: Vẽ mối liên kết giữa các actor và use case, cũng như giữa các use case với nhau, sử dụng các ký hiệu như association, include, extend.
• Vẽ biểu đồ: Sử dụng các ký hiệu tiêu chuẩn để thể hiện các thành phần và mối quan hệ trong biểu đồ.

Ví dụ về Use Case Diagram

Hãy xem xét ví dụ về một hệ thống quản lý thư viện. Dưới đây là các yêu cầu cơ bản:

Mô hình kinh doanh: Thư viện cho mượn sách là hoạt động chính.

Người dùng: Thành viên thư viện phải đăng ký thẻ thành viên để mượn sách.

Quy trình:

• Nếu sách đã được mượn, hệ thống sẽ ghi nhận yêu cầu và thông báo qua email khi sách được trả.
• Nếu sách không có trong hệ thống, hệ thống sẽ ghi nhận và thông báo khi sách được nhập về.
• Hệ thống sẽ gửi đề xuất sách mới phù hợp cho từng thành viên.

Actors trong hệ thống:

• Thành viên (Member)
• Thủ thư (Librarian)
• Hệ thống quản lý (System)

Các use case:

• Đăng ký thẻ thành viên (Register for a membership card)
• Thanh toán phí (Payment): Bằng tiền mặt hoặc ví điện tử.
• Mượn sách (Borrow book)
• Trả sách (Return book)
• Đăng ký mượn sách chưa có (Pre-register for unavailable books)
• Nhận thông báo sách mới qua email hoặc tin nhắn.

Sơ đồ Use Case:
Trong sơ đồ, các actor như "Thành viên" và "Thủ thư" sẽ nằm ngoài ranh giới hệ thống. Các use case như "Mượn sách" hay "Trả sách" được biểu diễn bằng hình elip trong phạm vi hệ thống.

Class Diagram

Mô tả

Class Diagram là một trong những loại biểu đồ UML quan trọng và được sử dụng phổ biến nhất. Nó cung cấp cái nhìn tổng quan về cấu trúc của hệ thống, giúp thể hiện các class (lớp), properties (thuộc tính), methods (phương thức) và các mối quan hệ (relationships) giữa chúng.

Biểu đồ này rất hữu ích trong việc định hình cấu trúc phần mềm, xác định các thành phần chính và cách chúng kết nối với nhau, hỗ trợ thiết kế và triển khai phần mềm một cách logic và rõ ràng.

Các thành phần chính của Class Diagram

Class Diagram bao gồm ba thành phần chính:

Class (Lớp)

• Được biểu diễn bằng một hình chữ nhật chia thành ba phần:
  • Tên class (phần đầu).
  • Các thuộc tính (phần giữa).
  • Các phương thức (phần cuối).
• Ví dụ: Lớp "Book" có thể có các thuộc tính như Title, Author và phương thức như Borrow().

Interface (Giao diện)

• Biểu diễn các phương thức mà một class phải thực hiện nhưng không chỉ ra cách chúng được thực hiện.
• Được biểu diễn tương tự như class nhưng được thêm từ khóa «interface».

Mối quan hệ (Relationships)

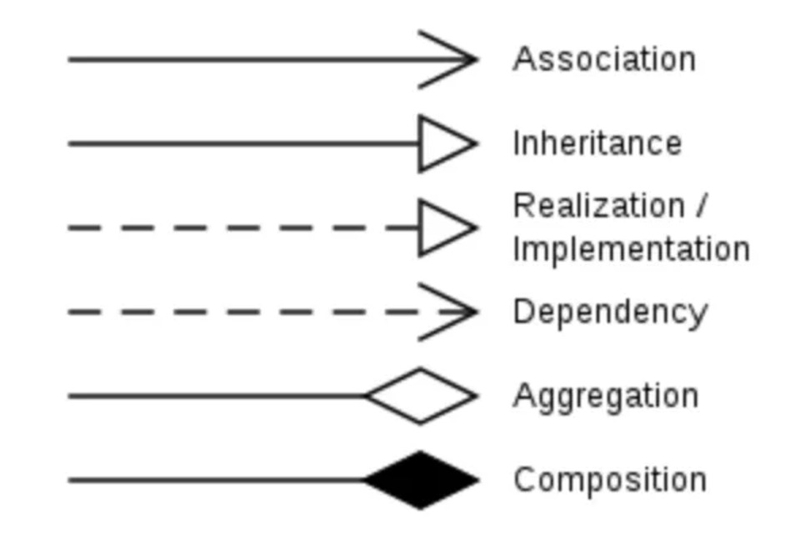

Các mối quan hệ giữa các class hoặc giữa class và interface được thể hiện qua các kiểu sau:

• Association: Sự liên kết giữa các class (vd: Quan hệ giữa "Member" và "Book" trong thư viện).
• Inheritance (Thừa kế): Một class con kế thừa thuộc tính và phương thức từ class cha.
• Implementation (Triển khai): Class thực hiện các phương thức được định nghĩa trong một interface.
• Dependency (Phụ thuộc): Một class sử dụng một class khác tạm thời.
• Aggregation (Tập hợp): Một class chứa các class khác, nhưng các class con có thể tồn tại độc lập.
• Composition (Thành phần): Một class chứa các class khác, và các class con không thể tồn tại nếu class cha bị xóa.

Các bước cơ bản để tạo Class Diagram

Phân tích yêu cầu

• Xác định các thành phần chính trong hệ thống dựa trên yêu cầu.

Xác định class và interface

• Xác định các thực thể chính và mô hình hóa chúng thành các class.
• Tìm ra các interface cần thiết cho hệ thống.

Xác định thuộc tính và phương thức

• Liệt kê các thuộc tính và phương thức mà từng class hoặc interface cần cung cấp.

Mô tả mối quan hệ

• Thêm các mối liên kết, thừa kế hoặc phụ thuộc giữa các class, interface.
• Sử dụng các ký hiệu chuẩn để thể hiện các mối quan hệ.

Vẽ biểu đồ

• Sử dụng các biểu tượng tiêu chuẩn của UML để vẽ class, interface, và các mối quan hệ giữa chúng.

Ví dụ về Class Diagram

Bài toán: Thiết kế hệ thống thư viện cho phép thành viên mượn và trả sách. Hệ thống quản lý thông tin sách, thành viên, và giao dịch mượn trả.

Classes:

• Book: Chứa thông tin về sách, như Title, Author, Status.
• Member: Lưu trữ thông tin thành viên, như Name, MembershipID.
• Librarian: Quản lý việc mượn trả sách.
• Mối quan hệ:
  • Member liên kết với Book qua hành động mượn trả.
  • Librarian thực hiện các chức năng như kiểm tra trạng thái sách, quản lý giao dịch.

Hình dung:

• Lớp Book có phương thức Borrow() và Return().
• Lớp Member có thể thực hiện hành động như đăng ký hoặc mượn sách.
• Mối quan hệ giữa Book và Member là association; giữa Member và Librarian là dependency.

Component Diagram

Mô tả

Component Diagram là một loại biểu đồ UML được sử dụng để biểu diễn các thành phần phần mềm khác nhau trong hệ thống và mối quan hệ giữa chúng. Biểu đồ này tập trung vào khía cạnh vật lý của hệ thống, như cách tổ chức mã nguồn, các thư viện, hoặc các mô-đun. Component Diagram giúp xác định cách các thành phần tương tác với nhau và cung cấp dịch vụ.

Các thành phần chính của Component Diagram

Component (Thành phần)

• Thành phần là phần tử chính trong Component Diagram, được biểu diễn bằng một hình chữ nhật với biểu tượng bốn hình chữ nhật nhỏ ở góc trái.
• Mỗi component đại diện cho một phần của hệ thống, như một mô-đun mã nguồn, một thư viện, hoặc một dịch vụ cụ thể.
• Ví dụ: Một thư viện xử lý thanh toán trực tuyến hoặc một gói phần mềm quản lý dữ liệu.

Interface (Giao diện)

• Mô tả các dịch vụ mà một component cung cấp hoặc yêu cầu.
• Interface thường được biểu diễn bằng một hình chữ nhật nhỏ hoặc một hình lục giác bên ngoài component.
• Ví dụ: Một interface có thể định nghĩa các phương thức như getBookDetails() hoặc processPayment().

Quan hệ phụ thuộc (Dependency)

• Thể hiện sự phụ thuộc giữa các component, như khi một component cần sử dụng dịch vụ từ một component khác.
• Quan hệ phụ thuộc được biểu diễn bằng một mũi tên đứt nét chỉ từ component phụ thuộc đến component cung cấp dịch vụ.
• Ví dụ: Component UserInterface có thể phụ thuộc vào dịch vụ từ component AuthenticationService.

Các bước cơ bản để tạo Component Diagram

Phân tích yêu cầu hệ thống

• Xác định các thành phần chính và các dịch vụ mà hệ thống phải cung cấp.

Xác định component và interface

• Phân chia hệ thống thành các component độc lập dựa trên chức năng hoặc mô-đun.
• Xác định các interface mà các component cần cung cấp hoặc yêu cầu.

Mô tả mối quan hệ

• Xác định cách các component tương tác với nhau thông qua các interface.
• Biểu diễn các quan hệ phụ thuộc giữa các thành phần.

Vẽ biểu đồ

• Sử dụng ký hiệu tiêu chuẩn UML để biểu diễn các component, interface, và mối quan hệ giữa chúng.
• Đảm bảo sơ đồ thể hiện rõ các mối liên kết và dịch vụ giữa các thành phần.

Ví dụ về Component Diagram

Bối cảnh: Thiết kế hệ thống quản lý thư viện trực tuyến với hai dịch vụ chính.

1. BookService: Cung cấp các chức năng liên quan đến sách, như tìm kiếm, thêm sách mới, và cập nhật trạng thái mượn trả.
2. RequestService: Xử lý các yêu cầu mượn hoặc trả sách từ người dùng.

Mô tả

• BookService có một interface IBook với các phương thức như getBookDetails(), updateBookStatus().
• RequestService sử dụng dịch vụ từ BookService thông qua interface IBook.

Quan hệ phụ thuộc

• RequestService phụ thuộc vào BookService để truy cập dữ liệu sách và xử lý yêu cầu.
• BookService có thể độc lập cung cấp dịch vụ cho các thành phần khác trong hệ thống.

Biểu diễn

• BookService được vẽ dưới dạng một component với interface IBook.
• RequestService kết nối với BookService thông qua một mũi tên đứt nét, biểu thị quan hệ phụ thuộc.

Sequence Diagram

Mô tả

Sequence Diagram tập trung vào việc mô tả cách các đối tượng trong hệ thống tương tác với nhau theo thời gian. Biểu đồ này minh họa thứ tự các thông điệp được gửi và nhận giữa các đối tượng để thực hiện một chức năng cụ thể. Đây là công cụ hữu ích giúp phân tích và thiết kế luồng điều khiển trong hệ thống, hỗ trợ phát hiện các vấn đề tiềm ẩn hoặc cải thiện hiệu suất.

Các thành phần chính của Sequence Diagram

Sequence Diagram bao gồm bốn thành phần chính:

Object (Đối tượng)

• Biểu diễn các thực thể tham gia vào tương tác, được vẽ dưới dạng hình chữ nhật ở đầu mỗi cột.
• Mỗi đối tượng có một lifeline (đường thẳng dọc) biểu diễn sự tồn tại của đối tượng trong suốt quá trình tương tác.
• Ví dụ: User, Frontend, Backend, hoặc Database.

Lifeline (Dòng thời gian)

• Là một đường thẳng dọc kéo dài từ object xuống dưới, biểu thị thời gian tồn tại của đối tượng trong quá trình tương tác.

Message (Thông điệp)

• Các hành động hoặc thông tin được gửi giữa các đối tượng.
• Được biểu diễn bằng mũi tên:
  • Đồng bộ (synchronous): Đường liền nét có đầu mũi tên đặc.
  • Bất đồng bộ (asynchronous): Đường đứt nét với đầu mũi tên đặc.
  • Trả về (return): Đường chấm chấm với đầu mũi tên mở.

Activation (Thời gian kích hoạt)

• Biểu diễn thời gian một đối tượng thực hiện một hành động.
• Được vẽ dưới dạng hình chữ nhật nhỏ trên lifeline.

Các bước cơ bản để tạo Sequence Diagram

Phân tích yêu cầu hệ thống

• Xác định luồng công việc hoặc chức năng cần biểu diễn trong biểu đồ.

Xác định object

• Lựa chọn các đối tượng tham gia vào tương tác từ yêu cầu hệ thống, ví dụ: người dùng, giao diện, server, hoặc cơ sở dữ liệu.

Mô tả lifeline của object

• Vẽ lifeline dọc từ mỗi đối tượng, biểu thị thời gian chúng tồn tại trong quá trình thực hiện chức năng.

Xác định message

• Liệt kê tất cả các thông điệp hoặc hành động diễn ra giữa các đối tượng, sắp xếp chúng theo thứ tự thời gian từ trên xuống dưới.

Mô tả activation

• Nếu một đối tượng thực hiện hành động cụ thể, thêm activation (hình chữ nhật nhỏ) trên lifeline của đối tượng đó.

Vẽ biểu đồ

• Sử dụng các ký hiệu tiêu chuẩn UML để biểu diễn đối tượng, lifeline, message, và activation.

Ví dụ về Sequence Diagram

Bối cảnh: Hệ thống quản lý thư viện với hai luồng chính:

1. Tìm kiếm sách: Người dùng tìm sách trong hệ thống.
2. Mượn sách: Người dùng gửi yêu cầu mượn sách.

Luồng 1: Tìm kiếm sách

• User: Gửi yêu cầu tìm kiếm qua giao diện người dùng (Frontend - FE).
• FE: Gửi request tới Backend (BE).
• BE: Kiểm tra tài khoản người dùng trong cơ sở dữ liệu (Database - DB).
• DB: Trả về kết quả xác nhận user hợp lệ.
• BE: Lấy thông tin sách từ DB và gửi lại cho FE.
• FE: Hiển thị kết quả tìm kiếm cho người dùng.

Luồng 2: Mượn sách

• User: Yêu cầu mượn sách thông qua FE.
• FE: Gửi request tới BE.
• BE:
  • Kiểm tra trạng thái thành viên của user.
  • Xác minh sách còn khả dụng trong DB.
• DB: Trả về trạng thái sách (còn hay không).
• BE: Xác nhận và tạo yêu cầu mượn sách.
• FE: Thông báo kết quả mượn sách cho user.

Biểu diễn trong Sequence Diagram

Object:

• User, FE, BE, DB.

Lifeline:

• Mỗi đối tượng có một lifeline biểu thị thời gian tồn tại.

Message:

• Gửi request từ User đến FE (solid line).
• FE gửi yêu cầu tới BE (solid line).
• BE trả về thông tin (dashed line).

Activation:

• Khi BE hoặc DB xử lý dữ liệu, activation được biểu diễn bằng hình chữ nhật nhỏ trên lifeline.

Tạm kết

UML không chỉ là công cụ mô hình hóa, mà còn là cầu nối giữa các giai đoạn trong vòng đời phát triển phần mềm. Với sự linh hoạt và khả năng ứng dụng rộng rãi, UML giúp các đội ngũ phát triển tối ưu hóa quy trình từ khâu thiết kế, triển khai đến bảo trì. Nếu được áp dụng đúng cách, UML sẽ mang lại giá trị vượt trội, giúp hệ thống phát triển bền vững và hiệu quả.

Để xây dựng một hệ thống UML tối ưu và đáp ứng tốt các nhu cầu lập trình phức tạp, việc sở hữu một chiếc laptop mạnh mẽ và chất lượng là điều không thể thiếu. Một chiếc laptop với cấu hình vượt trội sẽ giúp bạn xử lý các phần mềm mô hình hóa như UML nhanh chóng, từ việc thiết kế biểu đồ phức tạp đến quản lý tài liệu hệ thống.

Tại FPT Shop, chúng tôi hiểu rõ tầm quan trọng của thiết bị công nghệ trong công việc và học tập. Các dòng laptop cao cấp với hiệu năng mạnh mẽ, màn hình sắc nét, và thời lượng pin ấn tượng sẽ là người bạn đồng hành lý tưởng giúp bạn hiện thực hóa các dự án lập trình, từ nhỏ đến lớn.

Máy tính AI

Xem thêm:

• Google Keyword Planner – Công cụ nghiên cứu từ khóa tối ưu cho SEO và quảng cáo
• Giải đáp: Màn hình Gen A là gì? Có nên thay thế dùng màn hình Gen A hay không?
