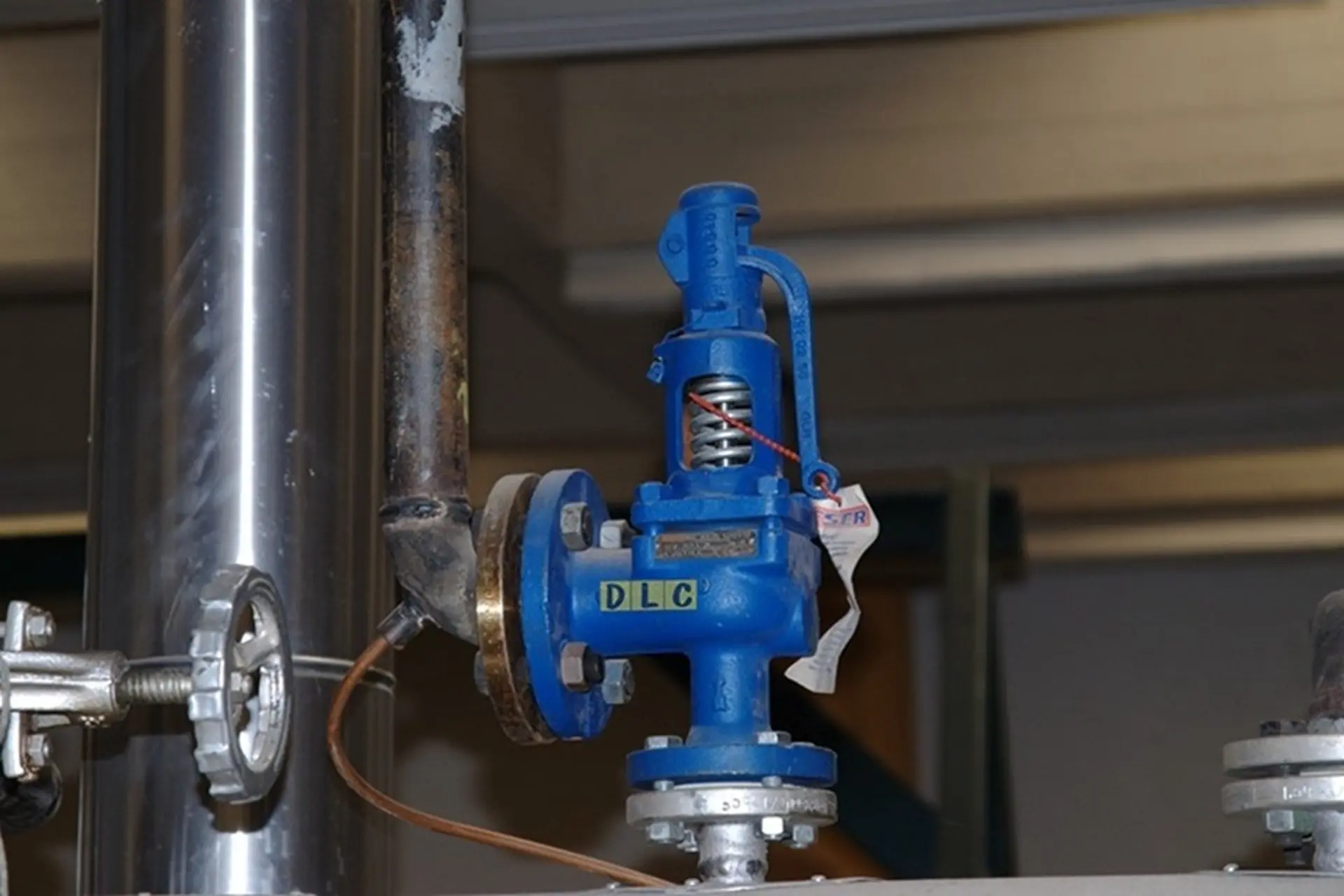

Van an toàn là gì? Cấu tạo, phân loại và ứng dụng trong công nghiệp hiện đại

Trong các hệ thống công nghiệp, nơi áp suất và nhiệt độ luôn biến động, việc đảm bảo an toàn cho thiết bị và con người là yếu tố then chốt. Và trong số những thiết bị đóng vai trò kiểm soát rủi ro, van an toàn chính là tuyến phòng thủ đầu tiên, giúp bảo vệ toàn bộ hệ thống khỏi nguy cơ cháy nổ, hỏng hóc do áp suất vượt mức cho phép. Tuy nhiên, không phải ai cũng hiểu rõ van an toàn là gì, nó hoạt động ra sao và vì sao lại quan trọng đến vậy. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện về thiết bị này.

Van an toàn là gì?

Van an toàn (tiếng Anh: Safety Valve) là một loại van công nghiệp có khả năng phản ứng tự động khi áp suất hoặc nhiệt độ trong hệ thống vượt ngưỡng an toàn. Chức năng chính của van là giải phóng lưu chất (khí, hơi hoặc chất lỏng) ra ngoài khi các thông số vượt quá giới hạn đã định sẵn, giúp cân bằng áp suất và bảo vệ thiết bị khỏi sự cố.

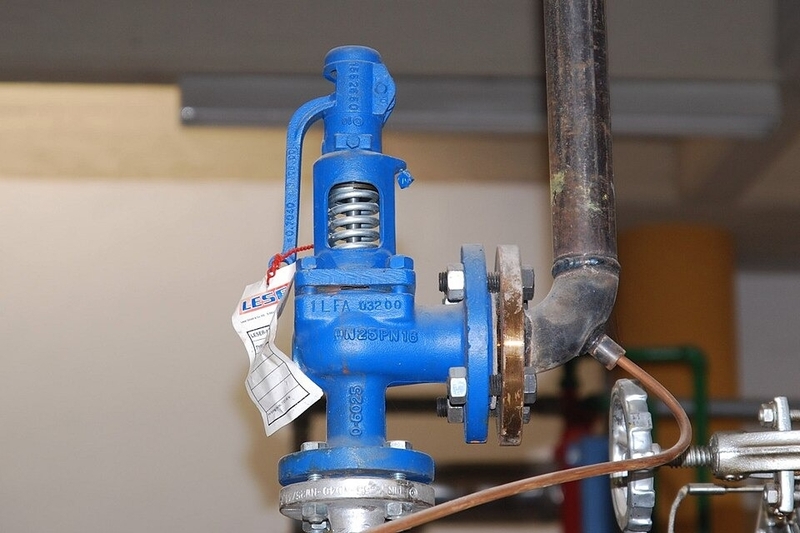

Van an toàn thường được lắp đặt tại các điểm trọng yếu như nồi hơi, máy nén khí, hệ thống đường ống dẫn nước nóng, khí nén, hóa chất... Thiết bị này không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa hậu quả nghiêm trọng cho người và tài sản.

Cơ chế hoạt động của van an toàn

Van an toàn vận hành dựa trên sự chênh lệch giữa lực ép của dòng lưu chất và lực đàn hồi của lò xo. Khi áp suất trong hệ thống vượt quá mức định sẵn, lực của dòng chất đẩy đĩa van lên, tạo ra khe hở để chất lỏng hoặc khí thoát ra ngoài. Khi áp suất giảm trở lại mức an toàn, lò xo sẽ kéo đĩa van trở về vị trí đóng ban đầu.

Một số loại van còn được thiết kế thêm tay giật để kiểm tra thủ công hoặc xả áp trong tình huống khẩn cấp. Ngoài ra, các van chuyên dụng còn tích hợp chức năng xả nhiệt – thường thấy trong các hệ thống đun nấu, nồi hơi.

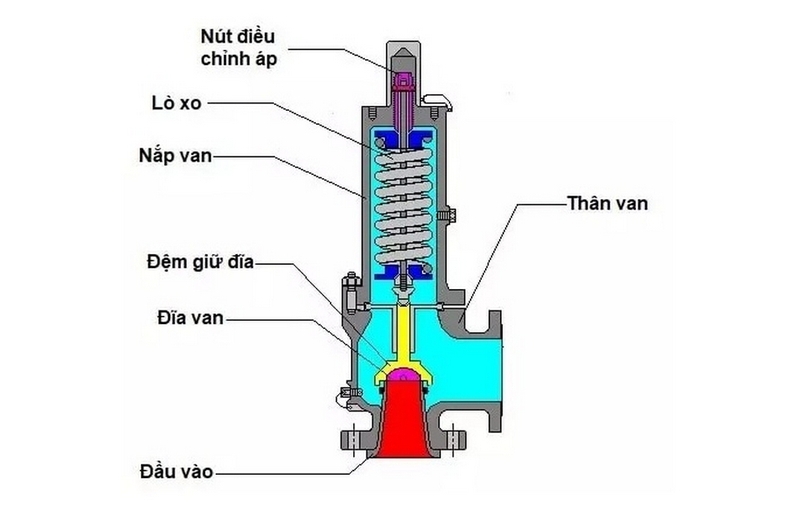

Cấu tạo cơ bản của van an toàn

Mặc dù có nhiều loại với kích thước và chất liệu khác nhau, van an toàn nhìn chung gồm các bộ phận chính:

Thân van: Là phần chịu lực chính, thường được chế tạo từ kim loại chịu nhiệt và ăn mòn như inox, thép hoặc gang.
Đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ đóng – mở dòng chảy.
Lò xo: Đóng vai trò điều chỉnh áp suất ngưỡng. Căng lò xo càng lớn, áp suất mở van càng cao.
Vít điều chỉnh: Dùng để thay đổi lực căng của lò xo, từ đó cài đặt lại áp suất hoạt động.
Nắp bảo vệ: Bao bọc và bảo vệ lò xo, vít chỉnh khỏi bụi bẩn và va đập.
Bộ phận xả: Kết nối với hệ thống thoát để đưa lưu chất ra ngoài khi van mở.

Phân loại van an toàn phổ biến

Van an toàn có thể được phân loại theo nhiều tiêu chí khác nhau, tùy theo nhu cầu sử dụng và môi trường làm việc:

1. Theo cơ chế hoạt động

Van tác động trực tiếp: Lò xo chịu tác động trực tiếp từ áp suất của lưu chất. Loại này phù hợp với hệ thống áp suất trung bình và thấp, thiết kế đơn giản, phản ứng nhanh.
Van tác động gián tiếp: Sử dụng van phụ để điều khiển van chính. Phù hợp với các hệ thống áp suất cao, đòi hỏi kiểm soát chính xác và ổn định.

2. Theo vật liệu chế tạo

Van an toàn inox: Kháng hóa chất tốt, dùng trong môi trường ăn mòn.

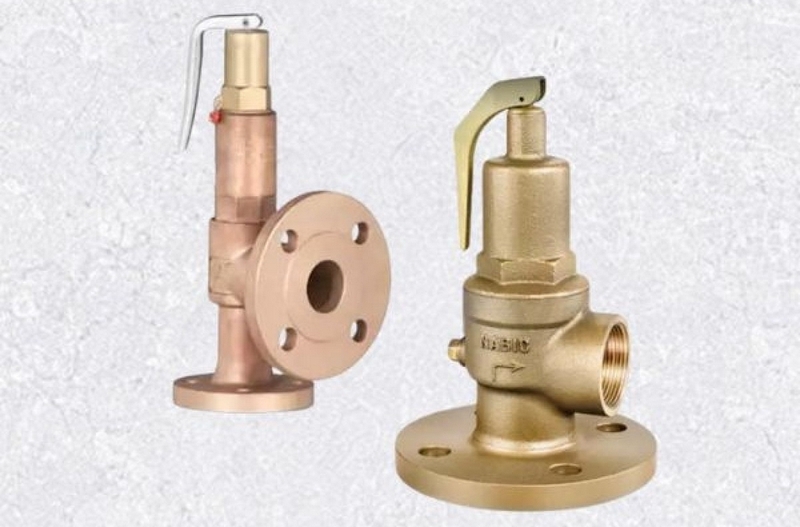

Van an toàn đồng: Dẫn nhiệt tốt, giá thành hợp lý.
Van an toàn thép: Chịu lực cao, dùng trong môi trường khắc nghiệt.
Van an toàn gang: Thường dùng cho hệ thống nước, khí không yêu cầu cao.

3. Theo phương pháp kết nối

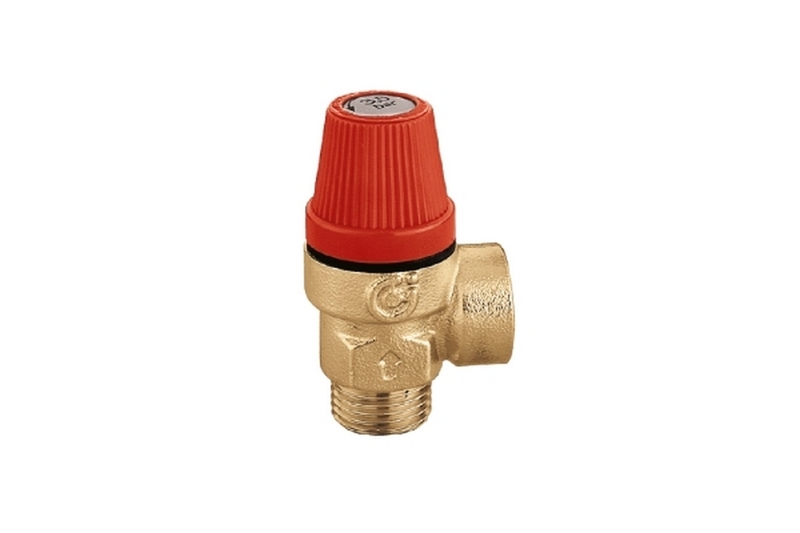

Van lắp ren: Dễ lắp đặt, dùng cho hệ thống đường kính nhỏ.
Van lắp bích: Độ kín cao, phù hợp với hệ thống công nghiệp lớn.

4. Theo mục đích sử dụng

Van cho hơi nóng, khí nén.
Van cho hệ thống xăng dầu, hóa chất.
Van cho nồi hơi, hệ thống nhiệt công nghiệp.

Một số thông số kỹ thuật cần lưu ý

Khi lựa chọn van an toàn, cần chú ý đến các thông số kỹ thuật như:

Kích thước: DN15 đến DN200 (hoặc tương đương ½ inch đến 8 inch).
Áp suất làm việc: Từ 0.2 đến 20 kg/cm².
Nhiệt độ làm việc: Có thể lên tới 200°C hoặc hơn, tùy vật liệu.
Tiêu chuẩn kết nối: JIS (Nhật), DIN (Đức), ANSI (Mỹ)…
Môi trường sử dụng: Nước, hơi, khí nén, dầu, hóa chất...

Ưu điểm nổi bật của van an toàn

Phản ứng kịp thời khi xảy ra tình trạng quá áp, giúp bảo vệ hệ thống.

Tự động hoạt động, không cần sự can thiệp thường xuyên.
Đa dạng mẫu mã, phù hợp nhiều ứng dụng công nghiệp khác nhau.
Dễ bảo trì, cấu tạo đơn giản dễ tháo lắp kiểm tra.

Ứng dụng thực tế của van an toàn

Van an toàn hiện diện ở hầu hết các lĩnh vực công nghiệp, đặc biệt là nơi có sử dụng hơi, khí hoặc chất lỏng dưới áp suất cao:

Trong nồi hơi công nghiệp: Giúp xả áp khi nước nóng và hơi quá ngưỡng an toàn.
Trong hệ thống khí nén: Ngăn chặn nguy cơ nổ bình khí hoặc vỡ ống.
Trong các nhà máy hóa chất: Kiểm soát áp suất đường ống chứa chất dễ cháy, ăn mòn.
Trong công nghiệp thực phẩm: Ứng dụng trong các lò nấu, máy tiệt trùng, bình chứa sữa...

Những lỗi thường gặp và cách khắc phục

Van không mở khi cần thiết

Nguyên nhân: Lò xo quá căng, bụi bẩn kẹt ở đĩa van, áp suất cài đặt sai.

Cách xử lý: Vệ sinh van, điều chỉnh lại lò xo, kiểm tra áp suất đầu vào.

Van bị rò rỉ

Nguyên nhân: Đĩa và bề mặt van không kín, lò xo yếu, bị ăn mòn.

Cách xử lý: Thay lò xo, mài lại đĩa van, kiểm tra độ kín.

Van xả quá chậm

Nguyên nhân: Kích thước van không phù hợp với hệ thống.

Cách xử lý: Thay van có lưu lượng xả lớn hơn.

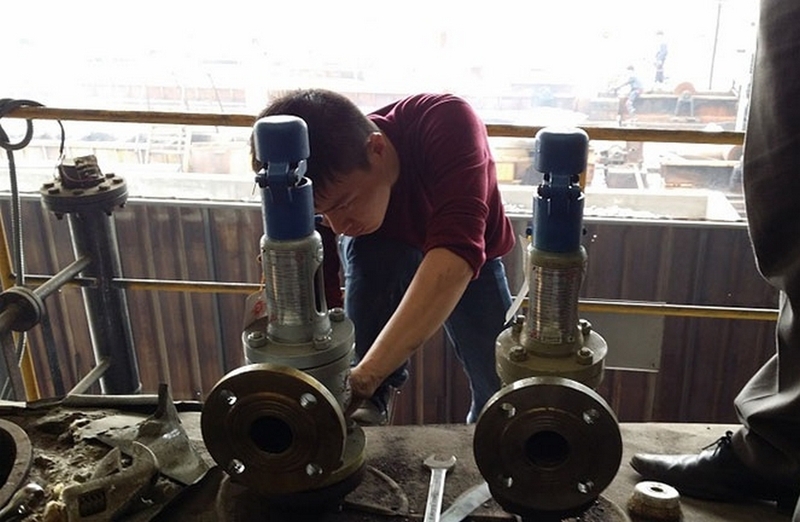

Một số lưu ý khi lắp đặt, vận hành và bảo trì

Chọn đúng kích thước van phù hợp với đường ống và áp suất làm việc. Lắp đặt đúng tư thế, thường là thẳng đứng với phần xả hướng xuống hoặc ra ngoài.

Không lắp van khóa giữa van an toàn và thiết bị bảo vệ.

Thường xuyên kiểm tra định kỳ, tránh bụi bẩn, gỉ sét ảnh hưởng đến hoạt động.

Việc bảo trì van an toàn theo chu kỳ 3 – 6 tháng là rất cần thiết để đảm bảo thiết bị luôn hoạt động đúng chức năng. Quy trình bảo trì bao gồm:

Vệ sinh, kiểm tra độ đàn hồi của lò xo.
Kiểm tra độ kín của đĩa van.
Thử áp suất mở để đảm bảo đúng định mức.
Thay thế linh kiện hỏng hóc nếu có.

Kết luận

Van an toàn không chỉ là một thiết bị cơ khí đơn thuần mà còn là yếu tố bảo vệ sống còn cho toàn bộ hệ thống công nghiệp. Việc hiểu rõ van an toàn là gì, cách hoạt động, phân loại, thông số kỹ thuật và ứng dụng của nó sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hóa vận hành và đảm bảo an toàn tuyệt đối.
