Aptomat 3 pha: Giới thiệu chi tiết về cấu tạo cách thức hoạt động

Bạn đang tìm hiểu về Aptomat 3 pha? Bài viết này sẽ cung cấp cho bạn thông tin chi tiết về thiết bị điện quan trọng này, bao gồm cấu tạo, nguyên lý hoạt động, các loại phổ biến và ứng dụng của nó.

Giới thiệu về Aptomat 3 pha

Aptomat 3 pha là gì?

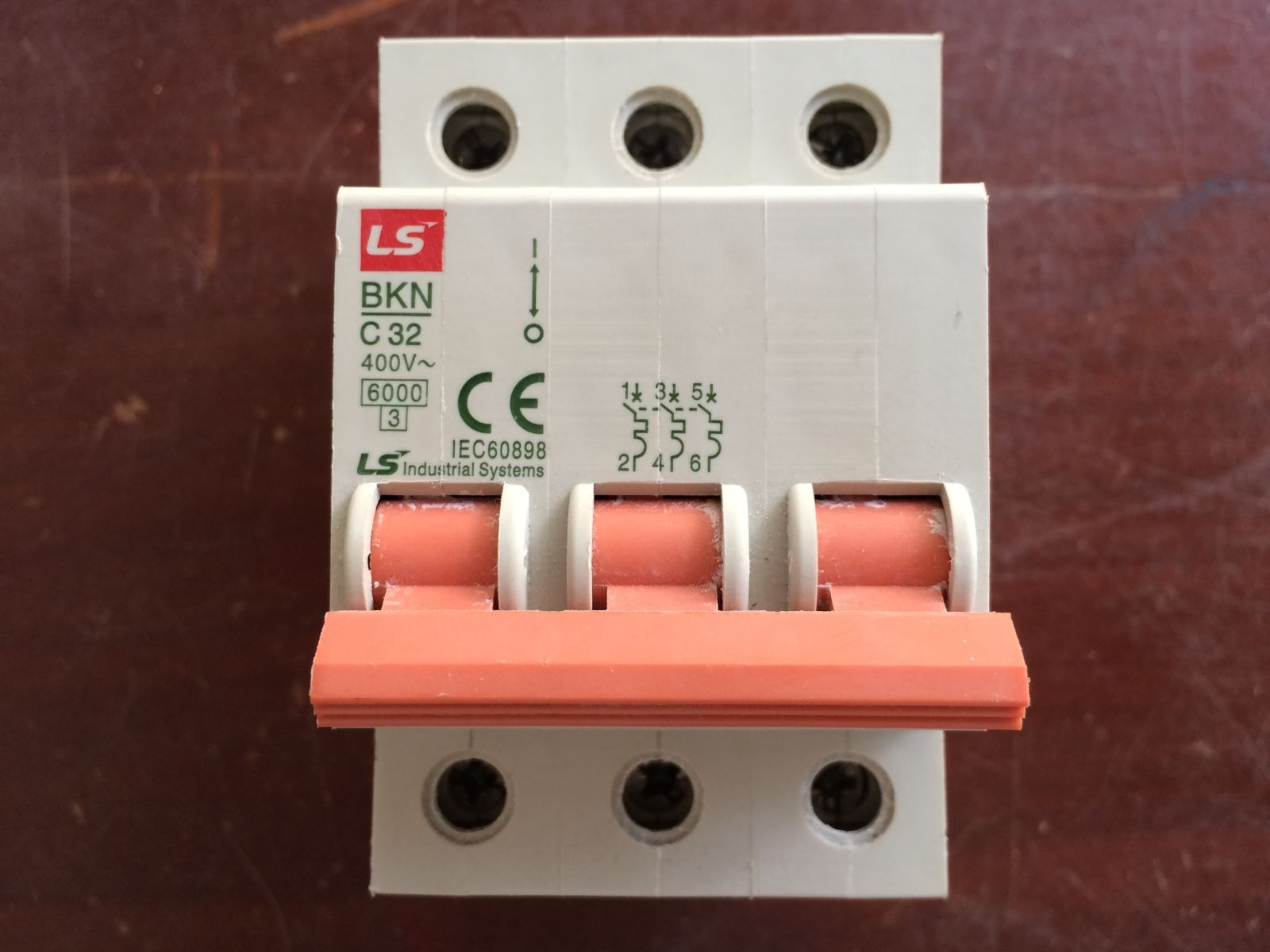

Thiết bị ngắt mạch điện tự động ba pha, thường được biết đến với tên gọi tiếng Anh là 3-Phase hoặc 3-Pole Circuit Breaker, là một thiết bị an toàn điện quan trọng. Được ký hiệu là MCCB, thiết bị này có chức năng chính là bảo vệ các tải điện và mạch điện khỏi những rủi ro như cháy nổ, ngắn mạch, quá tải, hay dòng điện rò rỉ, đảm bảo an toàn và ổn định cho hệ thống điện.

So sánh với Aptomat chống giật một pha thì Aptomat 3 pha có cơ chế hoạt động phức tạp hơn. Cụ thể, chúng sẽ theo dõi và so sánh dòng điện qua ba dây pha và tự động ngắt mạch khi phát hiện sự chênh lệch dòng điện vượt quá ngưỡng cho phép, thường là từ 15mA đến 30mA. Sự ngắt mạch này giúp ngăn chặn các sự cố điện có thể xảy ra, bảo vệ cả người dùng và thiết bị điện khỏi những hậu quả nghiêm trọng.

Aptomat 3 pha ảnh 1

Đặc điểm của Aptomat 3 pha

Aptomat 3 pha hoạt động dựa trên nguyên lý cảm biến dòng điện qua ba dây pha, sử dụng một biến dòng với lõi sắt hình xuyến. Trong thiết kế này, cuộn sơ cấp chỉ có một vòng dây, bao gồm hai dây mát và một dây nóng đi qua tâm của biến dòng, trong khi cuộn thứ cấp có nhiều vòng dây hơn.

Khi dòng điện chạy qua dây nóng và trở về qua dây mát, chúng tạo ra các từ trường biến thiên trong lõi sắt. Nếu dòng điện trong hai dây này cân bằng nhau, từ trường do chúng tạo ra sẽ triệt tiêu lẫn nhau, dẫn đến điện áp ở cuộn thứ cấp của biến dòng là không.

Tuy nhiên, nếu có sự rò rỉ điện áp giữa hai dây, dòng điện sẽ không còn cân bằng và từ trường biến thiên sẽ khác nhau, tạo ra điện cảm ứng trong cuộn thứ cấp của biến dòng. Dòng điện cảm ứng này sau đó được chuyển đến một mạch tích hợp (IC) để kiểm tra. Nếu dòng điện này lớn hơn dòng rò rỉ cho phép, IC sẽ kích hoạt Triac, cung cấp điện cho cuộn hút của Aptomat, từ đó ngắt mạch điện.

Aptomat 3 pha ảnh 2

Trong trường hợp phát hiện dòng rò rỉ lớn hơn vài trăm mA, không cần sử dụng IC. Thay vào đó, lực điện từ được tạo ra trực tiếp từ dòng điện chạy qua cuộn dây sẽ đủ mạnh để kích hoạt việc đóng ngắt Aptomat mà không cần thông qua mạch điện tử. Điều này giúp đơn giản hóa thiết kế và tăng cường độ tin cậy của thiết bị khi hoạt động trong các điều kiện có dòng rò rỉ cao.

Aptomat 3 pha có cấu tạo như thế nào?

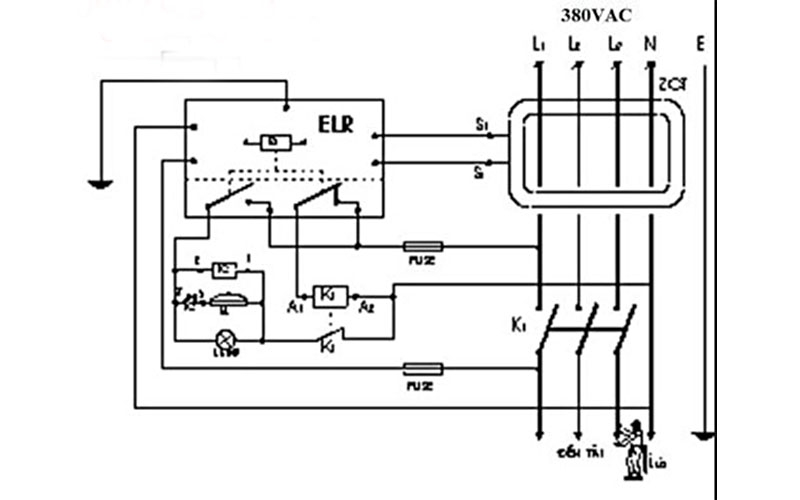

Cấu tạo của Aptomat 3 pha bao gồm nhiều bộ phận chính yếu, mỗi bộ phận đều có chức năng riêng biệt nhưng cùng nhau hoạt động để đảm bảo an toàn cho hệ thống điện.

Tiếp điểm chính của Aptomat 3 pha là bộ phận quan trọng nhất, thường được làm từ vật liệu dẫn điện cao cấp để chịu được dòng điện lớn, đồng thời cắt nguồn điện một cách nhanh chóng khi cần thiết. Bên cạnh đó, hệ thống tiếp điểm hồ quang giúp kiểm soát và dập tắt hồ quang điện, ngăn chặn sự lan truyền của hỏa hoạn do ngắn mạch gây ra.
Hộp dập hồ quang là một bộ phận không thể thiếu trong cấu tạo của Aptomat 3 pha. Nó có chức năng hạn chế và dập tắt hồ quang điện khi có sự cố, giúp bảo vệ các linh kiện điện tử và giảm thiểu nguy cơ cháy nổ.
Bộ phận truyền động cắt là cơ cấu giúp Aptomat thực hiện chức năng cắt nguồn điện khi phát hiện quá tải hoặc ngắn mạch, thông qua việc kích hoạt các cơ chế cắt điện tự động hoặc thủ công.
Móc bảo vệ là bộ phận giúp Aptomat chống lại các yếu tố môi trường như bụi bẩn, độ ẩm, và các tác động vật lý khác, đảm bảo Aptomat hoạt động ổn định và an toàn trong mọi điều kiện.

Aptomat 3 pha ảnh 3

Khi lựa chọn Aptomat 3 pha, người dùng cần xem xét kỹ lưỡng các thông số kỹ thuật như dòng điện định mức, khả năng cắt ngắn mạch, điện áp làm việc và số cực của Aptomat để đảm bảo rằng thiết bị phù hợp với yêu cầu của hệ thống điện mà họ đang sử dụng. Việc lựa chọn đúng đắn sẽ giúp tối ưu hóa hiệu suất và độ an toàn của hệ thống điện, đồng thời kéo dài tuổi thọ của Aptomat và các thiết bị điện khác trong hệ thống. Đây là những yếu tố cần thiết để duy trì một hệ thống điện hoạt động hiệu quả và an toàn.

Xem thêm: MCCB là gì? Tìm hiểu chi tiết về thiết bị bảo vệ quan trọng trong hệ thống điện

Aptomat 3 pha có mấy loại?

Aptomat 3 pha được phân loại thành hai dạng chính dựa trên số cực của chúng: Aptomat 3 pha 3 cực và Aptomat 3 pha 4 cực. Cả hai loại này đều có những đặc điểm và ứng dụng riêng biệt phù hợp với các nhu cầu khác nhau trong công nghiệp.

Aptomat 3 pha 3 cực

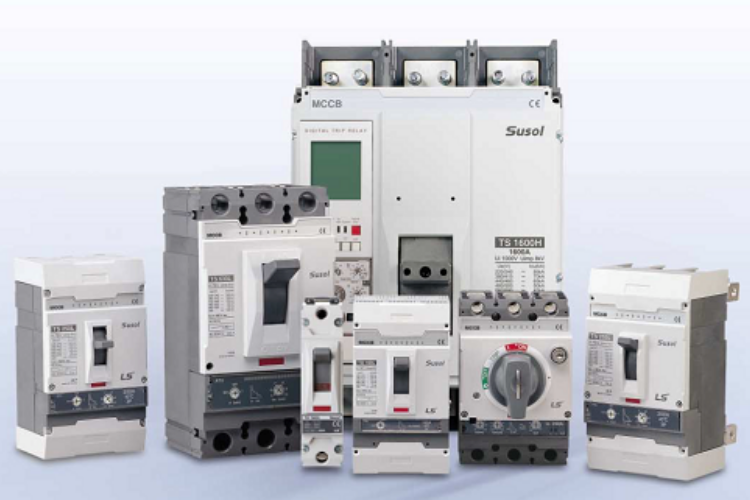

Aptomat 3 pha 3 cực được thiết kế với ba cực, mỗi cực kết nối với một dây pha trong hệ thống điện. Thiết kế khối của nó cho phép dễ dàng lắp đặt và kết nối với tải điện. Với khả năng chịu dòng điện định mức cao và dòng cắt lớn, loại Aptomat này thường xuyên được sử dụng trong các ứng dụng công nghiệp có tải công suất lớn, đặc biệt là trong những hệ thống điện áp từ 380 đến 415VAC.

Aptomat 3 pha ảnh 4

Aptomat 3 pha 4 cực

Ngược lại, Aptomat 3 pha 4 cực bao gồm một cực thêm để kết nối dây trung tính, ngoài ba cực cho ba dây pha. Sự bổ sung này giúp tạo ra một hệ thống điện ổn định hơn và cho phép tạo ra các điện áp khác nhau, điều này rất thuận lợi cho việc sử dụng trong nhiều loại tải điện khác nhau. Aptomat loại này cũng thường được tìm thấy trong các ứng dụng công nghiệp, nơi cần cung cấp điện áp ổn định và an toàn.

So sánh 2 loại Aptomat 3 pha 3 cực và 4 cực

Cả hai loại Aptomat đều đóng vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống điện khỏi các tình huống quá tải hoặc ngắn mạch, đồng thời đảm bảo sự an toàn cho các thiết bị và người sử dụng. Sự khác biệt chính giữa chúng nằm ở số lượng cực và khả năng phân phối điện áp, điều này quyết định ứng dụng cụ thể của chúng trong môi trường công nghiệp. Khi lựa chọn Aptomat, người dùng cần xem xét kỹ lưỡng các yếu tố như công suất tải, điện áp hệ thống và yêu cầu về an toàn để đảm bảo rằng thiết bị được chọn phù hợp nhất với nhu cầu sử dụng.

Ứng dụng của Aptomat 3 pha

Các cơ sở như nhà máy, xưởng sản xuất, và khu công nghiệp thường xuyên sử dụng dòng điện ba pha do khả năng cung cấp năng lượng liên tục và ổn định, phù hợp với nhu cầu hoạt động sản xuất và kinh doanh. Aptomat 3 pha được thiết kế đặc biệt để phù hợp với các mạch điện công suất lớn, có khả năng ngắt tự động dòng điện ba pha khi phát hiện các sự cố, từ đó bảo vệ hệ thống điện khỏi các rủi ro như quá tải, ngắn mạch, hay rò rỉ điện.

Aptomat 3 pha ảnh 5

Sự an toàn mà Aptomat 3 pha mang lại là không thể phủ nhận. Chúng được lắp đặt với mục đích chính là ngắt kết nối nguồn điện một cách tự động khi có sự cố xảy ra, giúp bảo vệ không chỉ các thiết bị điện mà còn cả nhân công làm việc trong các cơ sở đó. Điều này giảm thiểu đáng kể nguy cơ cháy nổ, đồng thời duy trì sự an toàn cho môi trường làm việc.

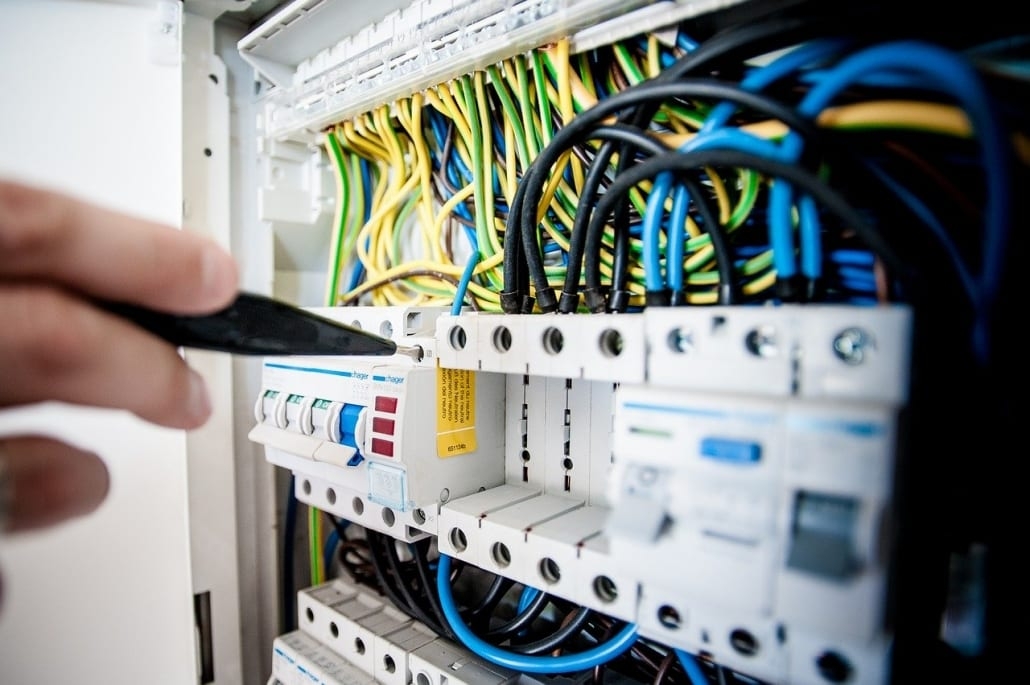

Về mặt ổn định hệ thống, Aptomat 3 pha cung cấp một giải pháp hiệu quả trong việc cân bằng tải trên các pha, giúp hệ thống điện hoạt động trơn tru. Khi có sự không đồng đều trong tải trên các pha, Aptomat sẽ tự động điều chỉnh để đảm bảo rằng mỗi pha đều chịu tải một cách đều đặn, từ đó giảm bớt áp lực lên hệ thống và kéo dài tuổi thọ của nó.

Aptomat 3 pha ảnh 6

Không chỉ vậy, Aptomat 3 pha còn góp phần nâng cao hiệu suất hoạt động của hệ thống điện. Với khả năng chịu tải cao và công suất lớn, chúng giúp đảm bảo rằng các thiết bị điện hoạt động ở mức hiệu suất tối ưu, qua đó tiết kiệm năng lượng và giảm chi phí vận hành cũng như bảo dưỡng.

Cuối cùng, việc sử dụng Aptomat 3 pha còn mang lại sự thuận tiện trong quản lý và giám sát hệ thống điện. Chúng có thể được cài đặt và cấu hình dễ dàng theo nhu cầu cụ thể của từng hệ thống, và thông tin về tình trạng hoạt động có thể được theo dõi một cách dễ dàng thông qua các chỉ số đóng mở điện. Điều này giúp việc kiểm soát và bảo trì hệ thống điện trở nên đơn giản và hiệu quả hơn.

Xem thêm: Công tắc 3 cực là gì? Hướng dẫn cách đấu công tắc 3 cực chính xác nhất cho những ai chưa biết

Aptomat 3 pha ảnh 7

Lưu ý gì khi chọn và sử dụng Aptomat 3 pha

Lưu ý khi chọn Aptomat 3 pha

Xác định nhu cầu sử dụng

Công suất thiết bị điện: Cần tính toán tổng công suất của tất cả thiết bị điện sẽ sử dụng Aptomat 3 pha bảo vệ. Chọn Aptomat có dòng điện định mức lớn hơn 20-50% so với tổng dòng điện này.
Điện áp hệ thống điện: Cần chọn Aptomat có điện áp phù hợp với hệ thống điện nhà bạn (220V hoặc 380V).
Số cực Aptomat: Lựa chọn loại Aptomat có số cực phù hợp với nhu cầu sử dụng và hệ thống điện.
Tính năng bảo vệ: Một số Aptomat có tính năng bảo vệ như chống quá tải, ngắn mạch, rò điện, chống sét lan truyền... Lựa chọn Aptomat có tính năng phù hợp với nhu cầu.

Lựa chọn thương hiệu uy tín

Nên chọn Aptomat của các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng, được kiểm định chất lượng và có chế độ bảo hành tốt.
Tránh mua Aptomat giá rẻ, không rõ nguồn gốc xuất xứ vì có thể tiềm ẩn nguy cơ cháy nổ, chập điện.

Aptomat 3 pha ảnh 8

Lưu ý khi sử dụng

Lắp đặt Aptomat đúng kỹ thuật, đảm bảo kết nối chắc chắn, an toàn.
Không sử dụng Aptomat quá tải so với dòng điện định mức.
Thường xuyên kiểm tra Aptomat định kỳ để đảm bảo hoạt động tốt.
Khi Aptomat bị ngắt, cần xác định nguyên nhân trước khi bật lại.
Không tự ý sửa chữa Aptomat khi không có chuyên môn.

Ngoài ra, bạn cũng nên tham khảo ý kiến của thợ điện có chuyên môn để lựa chọn và lắp đặt Aptomat 3 pha phù hợp nhất với nhu cầu sử dụng.

Tạm kết

Aptomat 3 pha là thiết bị điện đóng vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố nguy hiểm. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về Aptomat 3 pha, giúp bạn có thể lựa chọn và sử dụng thiết bị này một cách hiệu quả và an toàn.
