Chi tiết cách đấu bảng điện 2 công tắc 3 ổ cắm an toàn, hiệu quả, giúp bạn yên tâm sử dụng

Biết cách đấu bảng điện đúng kỹ thuật sẽ giúp bạn yên tâm hơn khi sử dụng thiết bị điện, giảm thiểu rủi ro về cháy nổ và hao tổn điện năng. Với bảng điện gồm 2 công tắc và 3 ổ cắm, việc đấu nối cần được thực hiện cẩn thận theo đúng nguyên tắc an toàn điện. Bài viết dưới đây sẽ hướng dẫn bạn từng bước cách đấu bảng điện 2 công tắc 3 ổ cắm đảm bảo tính an toàn, hiệu quả và bền bỉ khi sử dụng lâu dài.

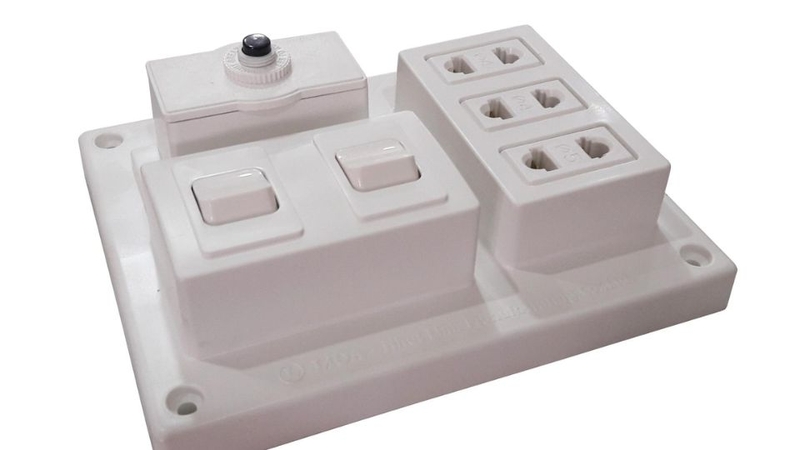

Bảng điện 2 công tắc 3 ổ cắm là gì?

Bảng điện có chức năng điều khiển và phân phối năng lượng cho các đồ dùng điện. Trên bảng điện thường lắp công tắc, aptomat và ổ cắm.

Bảng điện trong nhà được chia thành:

• Bảng điện chính: Phức tạp nhất, cung cấp điện cho toàn bộ hệ thống điện, thường lắp cầu chì, cầu dao và aptomat tổng.
• Bảng điện nhánh: Một thành phần của hệ thống điện, cung cấp điện cho một số đồ dùng điện, thường lắp cầu chì, công tắc và ổ cắm.

Như vậy, bảng điện 2 công tắc 3 ổ cắm là bảng điện nhánh trong hệ thống điện, được thiết kế theo sơ đồ gắn 2 công tắc và 3 ổ cắm để phục vụ nhu cầu sử dụng nhiều thiết bị điện.

Bảng điện 2 công tắc 3 ổ cắm có công dụng gì?

Bảng điện 2 công tắc 3 ổ cắm giúp điều chỉnh và phân phối nguồn điện dễ dàng. Bạn có thể dùng nhiều đồ điện tử cùng một lúc. Việc lắp đặt bảng điện 2 công tắc 3 ổ cắm giúp bạn sử dụng điện linh hoạt cùng lúc trong các phòng khác nhau một cách thuận tiện và tiết kiệm thời gian.

Bảng điện 2 công tắc 3 ổ cắm còn giúp ngăn ngừa nguy cơ chập cháy hoặc sự cố điện. Đây là công dụng vô cùng tuyệt vời và quan trọng của việc lắp đặt bảng điện 2 công tắc 3 ổ cắm.

Sơ đồ nguyên lý cách đấu điện công tắc với ổ cắm

Trước khi tìm hiểu cách đấu bảng điện 2 công tắc 3 ổ cắm, bạn cần nắm rõ sơ đồ nguyên lý cách đấu nối dây để không bị bỡ ngỡ khi thực hành. Sơ đồ nguyên lý được xem như một hướng dẫn sử dụng mà ai cũng cần biết trước khi làm trong thực tế.

Hướng dẫn cách đấu bảng điện 2 công tắc 3 ổ cắm

Chuẩn bị dụng cụ

• Sơ đồ nguyên lý
• 2 công tắc
• 3 ổ cắm
• Dây điện
• Băng dính cách điện
• Aptomat hoặc RCD
• 1 bóng đèn
• Bảng điện
• Ốc vít
• Bút thử điện
• Khoan tay
• Kìm cắt dây điện

Cách đấu bảng điện 2 công tắc 3 ổ cắm

Bước 1: Đầu tiên, bạn hãy tắt nguồn điện, thực hiện các biện pháp an toàn trước khi lắp đặt.

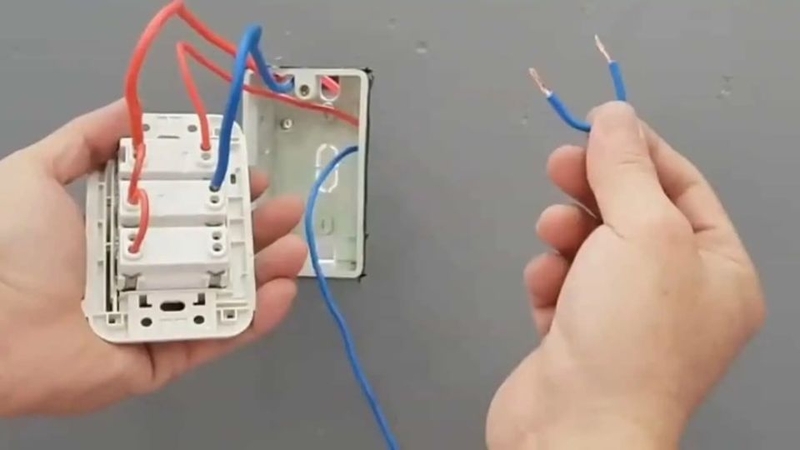

Bước 2: Dùng một bảng điện đã chuẩn bị sẵn, tiến hành kết nối mỗi ổ cắm với các chân tương ứng trên bảng điện. Bạn hãy dùng ốc vít và các dụng cụ cần thiết để kết nối chặt chẽ chúng lại.

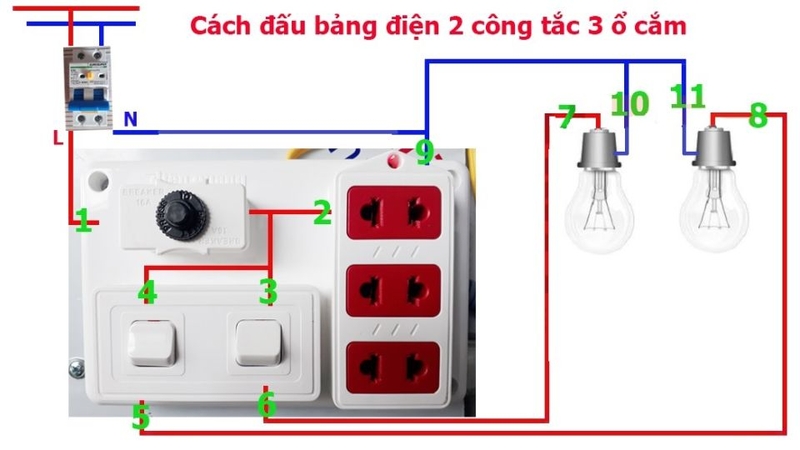

1. Nối đầu dây số 1 vào cầu chì, từ cầu chì cho ra 3 đầu dây số 2, 3, 4.

2. Đầu số 2 đấu vào ổ cắm, đầu số 9 sẽ kết nối với dây nguội.

3. Đầu số 3, 4 sẽ lần lượt nối vào 2 công tắc, đầu ra 5, 6 sẽ nối với đầu 7, 8 của các bóng đèn.

4. Đầu số 10, 11 sẽ kết nối với dây nguội.

5. Dây nguội và dây nóng được đấu vào aptomat.

Bước 3: Bạn hãy xác định vị trí muốn đặt bảng điện trên tường trên các phương diện thẩm mỹ, khoa học trong việc dễ đấu nối với đường điện của gia đình và đảm bảo an toàn điện. Hãy chọn những nơi khô ráo, thoáng mát để tránh chập điện, cháy nổ.

Bước 4: Cắt đường dây điện và luồn dây điện vào các máng đi dây điện để đưa dây dẫn từ nguồn điện đến bảng điện đã đấu nối. Việc luồn dây vào ống giúp tránh việc bị động vật gặm nhấm dây và tăng tính thẩm mỹ.

Bước 5: Dùng máy khoan tay khoan lỗ trên tường để đặt bảng điện.

Bước 6: Dùng vít hoặc nút khóa gắn bảng điện vào hộp âm tường thật chặt.

Bước 7: Kiểm tra mạch điện có hoạt động đúng cách không bằng bút thử điện. Đảm bảo việc đấu dây đã hoàn thành chính xác theo các trật tự kết nối và an toàn điện.

Bước 8: Lắp bóng đèn kiểm tra hoạt động của mạch điện.

Những lưu ý khi đấu bảng điện 2 công tắc 3 ổ cắm

Khi đấu bảng điện có 2 công tắc và 3 ổ cắm, bạn cần tuân thủ các nguyên tắc an toàn điện và kỹ thuật để đảm bảo hệ thống hoạt động ổn định, an toàn và dễ sử dụng. Dưới đây là những lưu ý quan trọng cần ghi nhớ:

• Chú ý an toàn điện trước khi thực hiện: Bạn nên ngắt cầu dao tổng hoặc aptomat trước khi đấu nối hệ thống bảng điện. Đây là bước quan trọng hàng đầu để đảm bảo an toàn cho người thực hiện.
• Xác định đúng sơ đồ mạch điện: Trước khi tiến hành đấu nối, hãy vẽ sơ đồ nguyên lý mạch điện để dễ hình dung cách hoạt động.
• Sử dụng thiết bị điện đạt chuẩn: Chọn công tắc, ổ cắm, dây điện có chất lượng tốt, đạt tiêu chuẩn an toàn điện. Ổ cắm nên có công suất phù hợp với các thiết bị điện sử dụng. Dây điện phải có tiết diện đủ lớn để chịu được dòng điện tải.
• Trong quá trình thực hiện: Khi sử dụng thiết bị điện, hãy dùng dụng cụ bảo vệ như mang dép, đeo găng tay cách điện; không để tay, chân và các bộ phận khác chạm vào ổ điện, dây điện bị hở hoặc dây điện trần; không tiếp xúc trực tiếp với dây điện hoặc dụng cụ có điện; không dùng dụng cụ không đúng chức năng hoặc bị rò rỉ điện.
• Đấu dây đúng kỹ thuật và gọn gàng: Dây điện nên được luồn qua ống hoặc hộp kỹ thuật để tránh va chạm cơ học và tăng tính thẩm mỹ. Khi đấu dây vào công tắc hay ổ cắm, bạn cần siết chặt ốc vít, không để lỏng lẻo gây phát nhiệt.
• Phân tách nguồn điện: Để tránh quá tải mạch khi dùng nhiều thiết bị điện cùng lúc, hãy dùng 2 nguồn điện riêng biệt cho 3 ổ cắm.
• Kiểm tra kỹ sau khi đấu nối: Sau khi hoàn tất, hãy kiểm tra lại hệ thống bằng bút thử điện hoặc thiết bị đo để đảm bảo không có hiện tượng rò điện, ngắn mạch. Sau đó mới cấp điện để vận hành thử.
• Đảm bảo khoảng cách an toàn và thuận tiện: Bảng điện nên được lắp đặt ở vị trí cao ráo, tránh xa nguồn nước và nằm ở độ cao phù hợp (thường từ 1.2 đến 1.5 mét tính từ mặt đất) để thuận tiện thao tác. Lắp bảng điện ở vị trí xa tầm tay trẻ em để đảm bảo an toàn.

Tạm kết

Tóm lại, cách đấu bảng điện 2 công tắc 3 ổ cắm không quá phức tạp nhưng đòi hỏi người thực hiện phải nắm vững kiến thức cơ bản về điện, tuân thủ đúng quy trình kỹ thuật và tuyệt đối đảm bảo an toàn. Khi thực hiện đúng cách, hệ thống điện sẽ hoạt động hiệu quả, bền bỉ và giảm thiểu tối đa nguy cơ chập cháy hoặc rò rỉ điện. Nếu không tự tin về tay nghề, bạn nên nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp để đảm bảo an toàn cho bản thân và gia đình. Chúc bạn và gia đình thật nhiều sức khỏe! Đừng quên theo dõi FPT Shop thường xuyên để học nhiều mẹo hay nhé!
