Hướng dẫn cách đấu dây block tủ lạnh đơn giản, đúng kỹ thuật

Việc đấu dây cho block tủ lạnh không quá khó, nhưng đòi hỏi người thực hiện cần nắm vững những kiến thức cơ bản về kỹ thuật điện và an toàn. Trong bài viết hôm nay, FPT Shop hướng dẫn chi tiết cho bạn cách đấu dây block tủ lạnh nhanh chóng và chính xác ngay tại nhà.

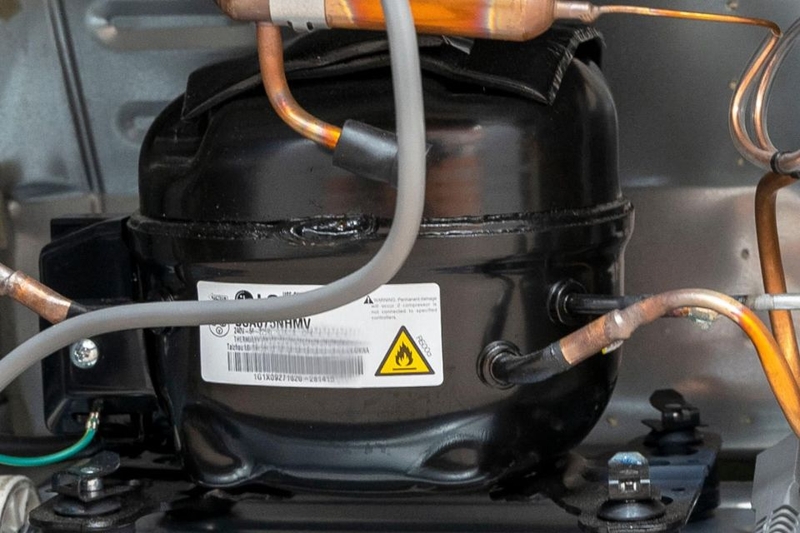

Block tủ lạnh là gì?

Block tủ lạnh, hay còn gọi là máy nén, là bộ phận chính trong hệ thống làm lạnh. Chức năng của block là nén môi chất lạnh từ áp suất thấp lên áp suất cao để tạo điều kiện cho quá trình ngưng tụ và bay hơi diễn ra. Khi môi chất được nén, nó sẽ chuyển sang trạng thái lỏng ở dàn ngưng và sau đó đi qua dàn bay hơi để hấp thụ nhiệt, giúp làm lạnh không gian bên trong tủ.

Hiểu một cách đơn giản thì block là thiết bị đảm nhận việc nén và tuần hoàn môi chất lạnh, nhờ đó tủ lạnh có thể duy trì mức nhiệt độ ổn định. Nếu block hoạt động bình thường, tủ lạnh sẽ làm lạnh hiệu quả và tiết kiệm điện năng. Ngược lại, khi block hỏng, toàn bộ quá trình làm lạnh bị gián đoạn và tủ lạnh khó giữ được hiệu quả bảo quản thực phẩm.

Vai trò của block tủ lạnh trong hệ thống làm lạnh

Nén môi chất lạnh

Một trong những vai trò chính của block tủ lạnh là nén môi chất lạnh. Block hút hơi môi chất ở áp suất thấp từ dàn bay hơi và nén lên áp suất cao, nhiệt độ cao trước khi đưa đến dàn ngưng. Quá trình này tạo điều kiện cho môi chất chuyển từ trạng thái hơi sang lỏng, đảm bảo chu trình làm lạnh được khởi động và duy trì hiệu quả.

Duy trì chu trình tuần hoàn môi chất

Block cũng giữ nhiệm vụ duy trì sự tuần hoàn liên tục của môi chất trong toàn hệ thống. Nhờ hoạt động ổn định của block, dòng môi chất được lưu thông từ dàn bay hơi sang dàn ngưng rồi trở lại, khép kín và nhịp nhàng. Nếu block ngừng hoạt động, chu trình này sẽ bị gián đoạn, khiến tủ lạnh không thể làm mát.

Giữ ổn định nhiệt độ bên trong tủ lạnh

Một vai trò quan trọng khác là giúp duy trì nhiệt độ bên trong tủ lạnh ở mức ổn định. Khi nhiệt độ tăng cao hơn ngưỡng cài đặt, block sẽ tự động khởi động để làm lạnh trở lại, và khi đạt mức cần thiết thì dừng hoạt động. Nhờ cơ chế này, tủ lạnh duy trì điều kiện bảo quản tối ưu, tránh thực phẩm bị hư hỏng do dao động nhiệt độ.

Tối ưu hiệu suất và tiết kiệm điện năng

Hoạt động hiệu quả của block góp phần giảm thời gian làm việc liên tục, từ đó hạn chế tiêu thụ điện năng. Đặc biệt, ở các dòng tủ lạnh hiện đại, block còn được trang bị công nghệ inverter, có khả năng điều chỉnh công suất linh hoạt, vừa đáp ứng nhu cầu làm lạnh vừa tiết kiệm chi phí điện hàng tháng cho người dùng.

Bảo vệ và kéo dài tuổi thọ cho linh kiện khác

Không chỉ đảm nhiệm vai trò chính trong làm lạnh, block còn giúp cân bằng áp suất và lưu lượng môi chất trong hệ thống. Nhờ đó, các bộ phận khác như dàn ngưng, dàn bay hơi hay van tiết lưu không phải hoạt động quá tải, giảm thiểu rủi ro hỏng hóc. Một block hoạt động ổn định sẽ góp phần kéo dài tuổi thọ của toàn bộ tủ lạnh, mang lại lợi ích lâu dài cho người sử dụng.

Khi nào cần đấu dây block tủ lạnh?

Có nhiều trường hợp buộc phải tiến hành đấu dây block tủ lạnh, trong đó phổ biến nhất là khi thay block mới. Lúc này, block chưa có kết nối điện, nên việc đấu dây là bước bắt buộc để block có thể khởi động và thực hiện chức năng nén môi chất lạnh. Nếu không được đấu dây đúng kỹ thuật, block sẽ không thể hoạt động ổn định hoặc dễ gặp sự cố hỏng hóc.

Một tình huống khác thường gặp là khi hệ thống dây dẫn cũ bị hỏng. Sau thời gian dài sử dụng, dây nối block có thể bị đứt, chập cháy hoặc bị oxy hóa khiến dòng điện truyền tải không ổn định. Khi đó, đấu lại dây block là giải pháp cần thiết để khôi phục khả năng làm lạnh và duy trì sự vận hành an toàn của tủ.

Ngoài ra, trong quá trình bảo dưỡng hệ thống điện, thay thế linh kiện liên quan hoặc xử lý sự cố kỹ thuật, thợ sửa chữa cũng có thể phải đấu lại dây block. Nói cách khác, bất kỳ khi nào đường dây cấp điện cho block không còn đảm bảo, việc đấu dây lại là yêu cầu bắt buộc để tủ lạnh vận hành hiệu quả và bền bỉ.

Chi tiết quy trình tháo block cũ tủ lạnh

Trước khi tìm cách đấu dây block tủ lạnh, bạn cần thực hiện đầy đủ các bước tháo block cũ trước khi đấu dây để đảm bảo quá trình lắp đặt block mới diễn ra an toàn và chính xác:

Bước 1: Ngắt nguồn điện hoàn toàn của tủ lạnh để đảm bảo an toàn. Sau đó, tháo hộp đấu dây và rút toàn bộ dây điện kết nối với block.

Bước 2: Vệ sinh khu vực xung quanh block để loại bỏ bụi bẩn, tránh rơi vào hệ thống trong quá trình tháo lắp.

Bước 3: Xả sạch môi chất lạnh còn lại trong block. Tiếp theo, dùng dao hoặc kìm chuyên dụng cắt các ống nối, chỉ chừa lại đoạn đủ để lắp block mới.

Bước 4: Tháo các bu lông cố định block ở ba chân đế. Sau khi tháo xong, kiểm tra tình trạng dầu trong block cũ để đánh giá mức độ hư hỏng.

Bước 5: Nếu phát hiện trong dầu có axit hoặc cặn bẩn, cần vệ sinh hệ thống bằng khí nén và lắp thêm phin lọc trước khi tiến hành lắp block mới.

Hướng dẫn chi tiết cách đấu dây block tủ lạnh

Bước 1: Chuẩn bị trước khi đấu dây

Trước khi tiến hành tháo hoặc đấu dây block tủ lạnh, bạn cần chuẩn bị kỹ lưỡng cả về an toàn và dụng cụ như sau:

Ngắt nguồn điện: Rút phích cắm hoặc ngắt aptomat để đảm bảo tuyệt đối an toàn.
Dụng cụ cần thiết: Tua vít, kìm điện, dao cắt ống, bút thử điện, đồng hồ đo điện trở, băng keo cách điện.
Vật tư kèm theo: Dây điện đạt chuẩn, tụ điện, phin lọc, gas lạnh đúng loại.
Sơ đồ đấu dây: Kiểm tra tem sơ đồ in trên block hoặc tài liệu hướng dẫn đi kèm.

Bước 2: Xác định đúng chân của block

Để thực hiện cách đấu dây block tủ lạnh đúng cách, trước tiên cần xác định chính xác ba chân của block gồm C (chân chung), R (chân chạy) và S (chân khởi động). Các chân này không được bố trí cố định vì vậy để phân biệt, bạn cần thực hiện đo điện trở.

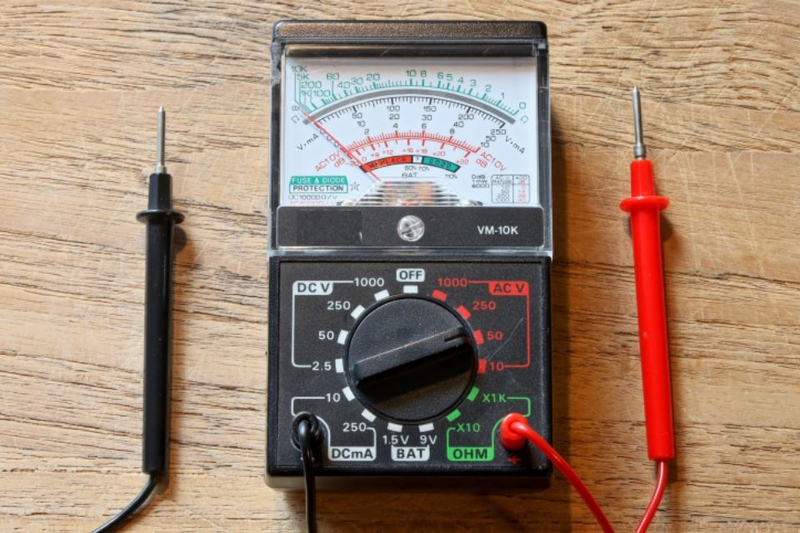

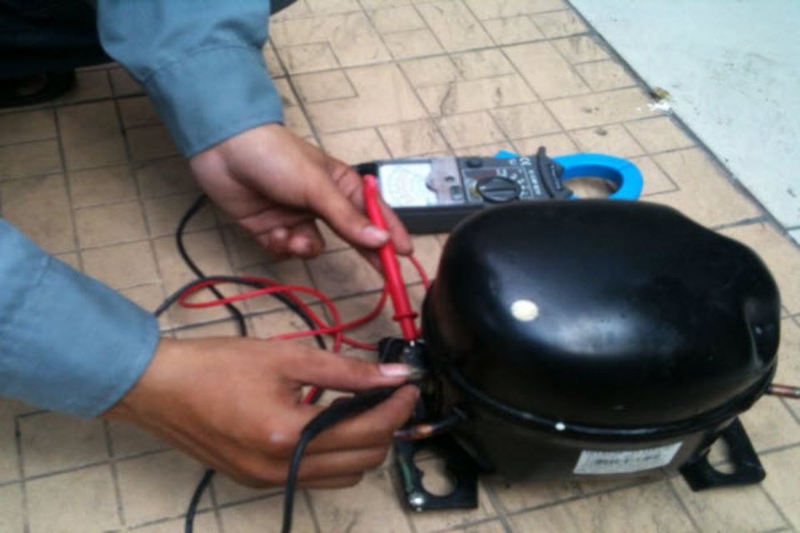

Một trong những phương pháp an toàn và chính xác nhất để xác định chân là dùng đồng hồ vạn năng. Cách thực hiện như sau:

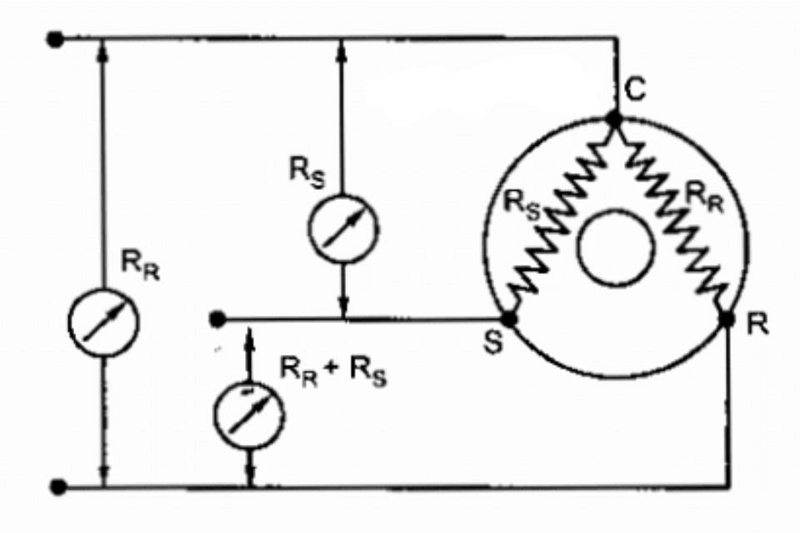

Lần lượt đo điện trở giữa ba cặp chân, sẽ có ba giá trị khác nhau. Trong đó, cặp có giá trị điện trở lớn nhất chính là hai chân chạy (R) và khởi động (S). Chân còn lại là chân chung (C). Ví dụ, đo 1 - 2 = 10 Ω, 1 - 3 = 15 Ω, 2 - 3 = 20 Ω. Vậy cặp 2 - 3 có giá trị lớn nhất, nên 2 và 3 là R và S, chân 1 là C.
Từ chân chung (C), đo lần lượt ra hai chân còn lại. Cặp nào cho giá trị điện trở nhỏ hơn chính là chân chạy (R), còn cặp có giá trị lớn hơn là chân khởi động (S). Ví dụ, đo C - 2 = 15 Ω, C–3 = 20 Ω, vậy chân 2 là R, chân 3 là S.

Bước 3: Đấu dây nguồn vào block

Sau khi đã xác định chính xác 3 chân C, R, S, tiến hành đấu dây nguồn:

Dây trung tính (N) của nguồn điện được đấu trực tiếp vào chân C. Đây là điểm chung nối tới cả cuộn chạy và cuộn khởi động.
Dây pha (L) của nguồn điện được đấu vào chân R. Khi cấp điện, dòng điện đi qua chân R sẽ kích hoạt cuộn chạy, giúp block vận hành liên tục.

Bước 4: Đấu dây tụ điện

Tụ điện dùng để hỗ trợ block khởi động, vì khi bắt đầu chạy block cần một lực kích mạnh hơn so với lúc vận hành bình thường. Việc đấu nối đúng tụ điện là bắt buộc để block khởi động ổn định.

Cách đấu như sau:

Một đầu tụ điện được nối trực tiếp vào chân S của block.
Đầu tụ điện còn lại nối chung với chân R. Chân này đã có dây pha (L) từ nguồn điện đấu vào, vì vậy đầu tụ sẽ được đấu vào cùng vị trí đó.

Những điều cần lưu ý khi đấu dây block tủ lạnh

Trong quá trình đấu dây block tủ lạnh, cần lưu ý những điểm quan trọng sau để đảm bảo thao tác được thực hiện an toàn và thuận lợi:

Trước khi thao tác, phải chắc chắn tủ lạnh đã được rút phích cắm.
Không làm việc khi block vẫn còn điện để tránh giật điện hoặc cháy nổ.
Sau khi đấu xong, lắp lại đầy đủ nắp bảo vệ chân block.
Đứng ở vị trí an toàn khi cắm điện để thử block hoạt động.
Nếu nghe tiếng rè liên tục hoặc block nóng nhanh, hãy nhanh chóng ngắt điện ngay để kiểm tra lại.

Lời kết

Như vậy, bài viết đã cung cấp hướng dẫn chi tiết cách đấu dây block tủ lạnh, giúp người dùng có thể chủ động thực hiện tại nhà. Để đảm bảo thao tác được tiến hành an toàn và hiệu quả, việc tuân thủ nghiêm ngặt các nguyên tắc an toàn điện là yếu tố tối quan trọng.
