Hướng dẫn chi tiết cách đấu quạt trần chính xác, đúng kỹ thuật và an toàn ngay tại nhà

Việc lắp đặt và đấu nối quạt trần chính xác không chỉ giúp mang lại không gian mát mẻ mà còn tăng tính thẩm mỹ cho ngôi nhà. Tuy nhiên, để đảm bảo quạt trần hoạt động ổn định, an toàn và bền thì việc đấu nối quạt đúng kỹ thuật là điều vô cùng quan trọng. Tại bài viết này, FPT Shop sẽ hướng dẫn bạn chi tiết về cách đấu quạt trần chuẩn, từ việc hiểu sơ đồ nguyên lý đến các quy trình đấu nối cụ thể.

Những lưu ý quan trọng khi đấu quạt trần

Việc đấu quạt trần đòi hỏi sự cẩn thận, tỉ mỉ để đảm bảo an toàn tuyệt đối trong quá trình lắp đặt và sử dụng. Mặc dù quá trình này không quá phức tạp, nhưng bất kỳ sai sót nào cũng có thể gây ra những rủi ro nghiêm trọng.

• Trước khi bắt đầu đấu quạt trần, bạn hãy ngắt toàn bộ nguồn điện trong nhà để tránh nguy cơ bị điện giật. An toàn điện là yếu tố quan trọng nhất cần được đảm bảo từ đầu đến cuối quá trình lắp đặt.
• Xác định chính xác các dây dẫn và nối đúng theo sơ đồ mạch điện. Điều này rất quan trọng vì chỉ cần một sai sót nhỏ trong việc nối dây có thể dẫn đến chập điện, cháy nổ, hoặc thậm chí hỏng hóc các thiết bị điện khác trong nhà.
• Kiểm tra kỹ lưỡng chất lượng hộp số, tụ điện và các đầu nối trước khi tiến hành lắp đặt. Đặc biệt, móc treo và ty quạt cũng cần phải được lắp đúng kỹ thuật, chắc chắn để đảm bảo quạt không bị rung lắc hoặc rơi khi hoạt động.
• Sau khi lắp đặt hoàn tất, bạn hãy kiểm tra quạt xem đã quay đúng chiều chưa. Điều này tưởng chừng đơn giản nhưng lại rất quan trọng vì nếu quạt quay ngược chiều, hiệu quả làm mát sẽ bị giảm đáng kể mặc dù quạt vẫn hoạt động bình thường.

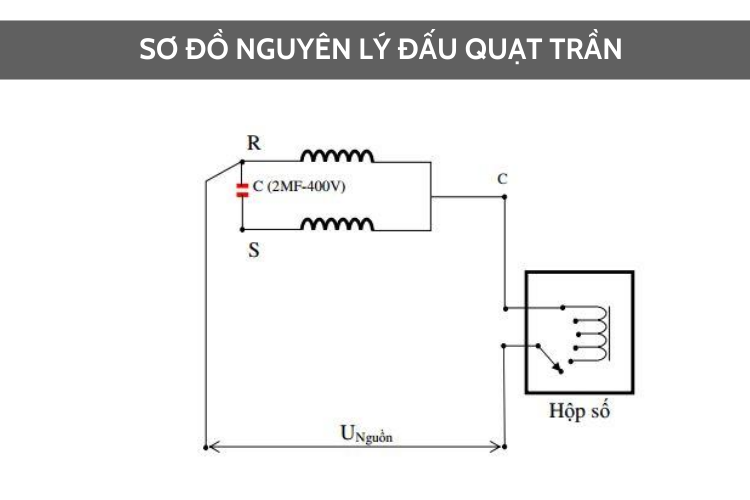

Sơ đồ nguyên lý của đấu điện quạt trần

Mỗi loại quạt trần, dù mang phong cách cổ điển hay hiện đại, đều bao gồm ba bộ phận chính: Cuộn dây chạy, cuộn dây đề và tụ điện. Để có thể lắp đặt và sửa chữa một cách chính xác, việc hiểu rõ sơ đồ vận hành của quạt trần là điều rất cần thiết.

Khi xem xét sơ đồ mạch điện của quạt trần, bạn sẽ thấy quạt có hai cuộn dây quan trọng là cuộn đề (dùng để khởi động) được đặt bên trong và cuộn chạy được bố trí bên ngoài. Khi động cơ được kết nối với nguồn điện, quạt trần sẽ quay theo một chiều nhất định.

Nhờ vào sơ đồ mạch điện, bạn có thể phân biệt được các đầu dây L1, L2 và L3, điều này giúp việc đấu nối tụ điện trở nên chính xác và an toàn hơn. Một điều cần lưu ý là nhà sản xuất thường không đánh dấu rõ ràng các đầu dây. Do đó, bạn cần xác định kỹ vị trí của từng đầu dây để đảm bảo đấu nối đúng theo sơ đồ mạch điện, tránh các lỗi kết nối có thể ảnh hưởng đến hiệu suất và độ an toàn của quạt.

Hướng dẫn các cách đấu quạt trần đúng kỹ thuật

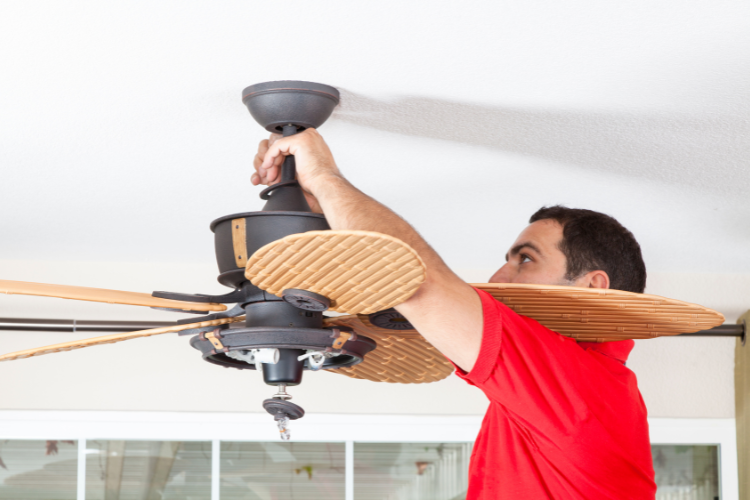

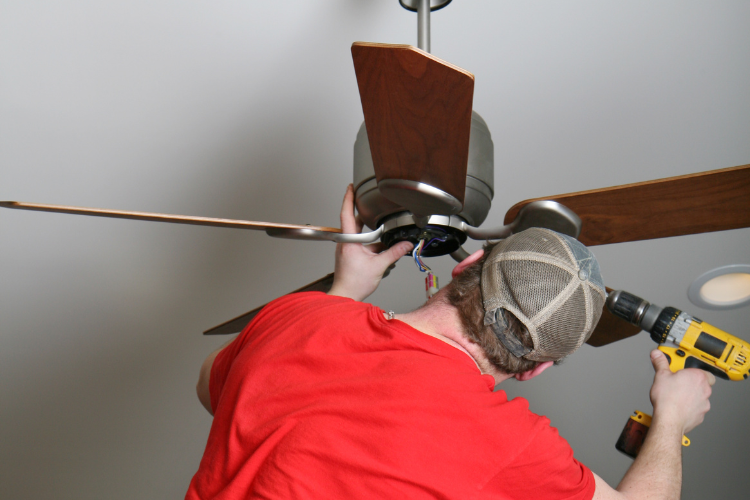

Quy trình các bước đấu quạt trần

Thân quạt trần là bộ phận quan trọng nhất trong cấu tạo của quạt, đòi hỏi bạn phải có kỹ thuật lắp ráp cẩn thận và chính xác để đảm bảo thiết bị hoạt động hiệu quả và an toàn. Việc lắp đặt thân quạt cần tuân thủ chặt chẽ từng bước sau đây:

• Bước 1: Trước tiên, bạn cần lắp phần chụp trên và trụ dưới của quạt trần vào trụ chính của quạt. Đây là bước nền để đảm bảo thân quạt được cố định chắc chắn và đúng vị trí.
• Bước 2: Tiếp theo, bạn luồn lần lượt ba sợi dây điện màu trắng, đỏ và vàng từ bầu quạt qua trục của quạt. Điều này giúp các dây điện được sắp xếp gọn gàng và đảm bảo kết nối điện ổn định.
• Bước 3: Sau đó, bạn gắn phần ty quạt vào bầu quạt. Lưu ý rằng khi gắn, bạn cần kiểm tra kỹ để đảm bảo phần ốc vít không bị tuột khỏi chốt, giúp giữ cho quạt được lắp đặt chắc chắn và tránh các sự cố trong quá trình vận hành.
• Bước 4: Bạn dùng tuýp D10 để gắn cánh quạt vào bầu quạt. Cánh quạt cần được lắp chắc chắn để đảm bảo quạt vận hành ổn định mà không bị rung lắc hay gây ra tiếng ồn khi sử dụng.
• Bước 5: Sau khi hoàn tất các bước trên, bạn treo thân quạt lên móc trần nhà. Việc này cần thực hiện cẩn thận để đảm bảo quạt được treo chắc chắn và an toàn.
• Bước 6: Cuối cùng, sau khi đã lắp ráp thân quạt hoàn chỉnh và đúng cách, bạn tiến hành đấu nối nguồn điện cho phần thân quạt. Hãy kiểm tra thật kỹ các kết nối điện để đảm bảo mọi thứ đều ổn định và an toàn trước khi sử dụng quạt.

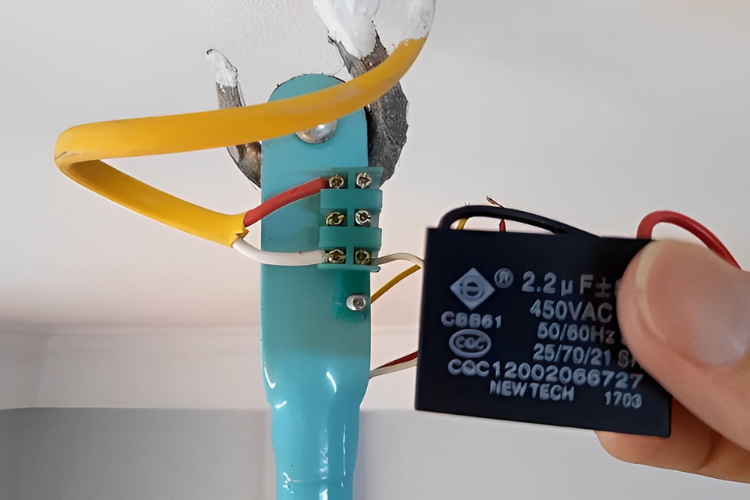

Cách đấu quạt trần với tụ

Tụ điện trong quạt trần đóng vai trò vô cùng quan trọng, giúp khởi động quạt một cách mượt mà và duy trì hoạt động ổn định. Nếu quạt trần gặp phải các vấn đề như rung lắc, quay ngược chiều hoặc không quay, nguyên nhân thường là do đấu tụ điện sai hoặc lắp đặt chưa đúng kỹ thuật. Để tránh những vấn đề này, việc thực hiện đúng các bước đấu quạt trần với tụ điện là điều cần thiết:

• Bước 1: Trước khi bắt đầu, bạn cần ngắt toàn bộ cầu dao điện trong nhà để đảm bảo an toàn tuyệt đối. Đây là bước quan trọng nhất nhằm tránh nguy cơ điện giật hoặc sự cố trong quá trình đấu nối.
• Bước 2: Sau khi đã ngắt điện, bạn tiến hành nối dây vàng của quạt với tụ điện, sau đó quấn băng dính đen cách điện để bảo vệ kết nối. Tiếp theo, đầu dây xanh sẽ được nối với nguồn điện 220V. Lưu ý rằng dây xanh là dây chạy chính, còn dây vàng là dây đề, vì vậy cần đấu nối cẩn thận để đảm bảo quạt khởi động đúng cách.
• Bước 3: Khi các kết nối đã được thực hiện xong, bạn hãy cấp nguồn điện và bật công tắc để khởi động quạt trần. Đây là lúc kiểm tra xem quạt có hoạt động ổn định hay không.
• Bước 4: Cuối cùng, bạn hãy quan sát chiều quay của quạt. Nếu đấu nối đúng, quạt sẽ quay ngược chiều kim đồng hồ khi nhìn từ dưới lên. Nếu quạt quay theo chiều ngược lại, điều này có nghĩa là dây đã nối sai và bạn cần điều chỉnh lại kết nối ngay lập tức để tránh hỏng hóc và đảm bảo hiệu quả sử dụng.

Quy trình đấu quạt trần hộp số

Việc lắp đặt và đấu nối hộp số cho quạt trần là một công đoạn quan trọng để đảm bảo quạt hoạt động ổn định và an toàn. Để thực hiện đúng kỹ thuật, bạn hãy tuân thủ các bước sau:

• Bước 1: Trước tiên, ngắt nguồn điện cấp vào quạt để đảm bảo an toàn trong quá trình lắp đặt. Đây là bước quan trọng để tránh nguy cơ điện giật hoặc sự cố khi làm việc với các bộ phận điện.
• Bước 2: Bạn đo kích thước hộp số và đánh dấu vị trí cần lắp đặt trên tường. Điều này giúp bạn xác định đúng vị trí và tạo điều kiện thuận lợi cho việc gắn hộp số một cách chính xác.
• Bước 3: Tiếp theo, bạn nới lỏng ốc vít của hộp số và luồn dây nguồn cùng các dây dẫn qua lỗ trên đế hộp số. Việc này cần được thực hiện cẩn thận để tránh làm hỏng dây hoặc gây rối trong quá trình đấu nối.
• Bước 4: Khi dây đã được luồn qua, bạn gắn hộp số lên tường ở vị trí đã đánh dấu. Sau đó, nối dây nguồn với các cổng kết nối của hộp số theo đúng thứ tự. Đảm bảo rằng các kết nối được thực hiện chắc chắn và đúng kỹ thuật.
• Bước 5: Trước khi hoàn tất, hãy kiểm tra kỹ các kết nối để đảm bảo mọi thứ đều an toàn. Việc này giúp ngăn ngừa các sự cố như chập điện hoặc lỏng kết nối trong quá trình sử dụng quạt.
• Bước 6: Cuối cùng, sau khi đã hoàn tất lắp đặt và kiểm tra, bạn hãy bật quạt để kiểm tra hoạt động. Nếu quạt hoạt động bình thường, không có dấu hiệu bất thường, nghĩa là bạn đã thành công trong việc lắp đặt hộp số cho quạt trần.

Đấu quạt trần với công tắc

Để đấu quạt trần với công tắc, bạn làm theo các bước sau:

• Bước 1: Bắt đầu bằng cách lắp trụ dưới của quạt vào chụp trên của quạt trần, sau đó bạn gắn chúng vào trục chính của quạt. Đảm bảo các phần đều được kết nối chắc chắn.
• Bước 2: Bạn luồn ba sợi dây điện qua lỗ ở trục của quạt, từ bầu quạt đến trục. Việc này cần thực hiện cẩn thận để không làm hỏng dây dẫn hoặc làm rối trong quá trình lắp đặt.
• Bước 3: Tiếp theo, bạn gắn ty quạt vào bầu quạt, vặn chặt ốc vít và lắp chốt để giữ chắc chắn. Điều này giúp ngăn ngừa việc ốc vít bị tuột, đảm bảo quạt được lắp đặt ổn định và an toàn.
• Bước 4: Tiếp tới, chúng ta sẽ sử dụng tuýp D10 để gắn các cánh quạt vào bầu quạt trần. Hãy chắc chắn rằng các cánh quạt đều được gắn chặt, tránh tình trạng lỏng lẻo có thể gây ra rung lắc hoặc tiếng ồn khi quay.
• Bước 5: Để ngăn chặn việc ốc vít bị tuột và quạt rơi, khi lắp chốt hãy bẻ chốt theo kiểu quặp để tạo độ chắc. Sau khi hoàn tất, bạn treo quạt vào móc đã gắn sẵn trên trần nhà.
• Bước 6: Đấu nối dây nguồn vào quạt theo đúng sơ đồ mạch điện để đảm bảo quạt hoạt động đúng cách.
• Bước 7: Xác định vị trí đặt công tắc điện để đấu nối nguồn điện. Đảm bảo công tắc được đặt ở vị trí thuận tiện và dễ dàng sử dụng.
• Bước 8: Cuối cùng, hãy kiểm tra toàn bộ hệ thống và khởi động quạt trần. Đảm bảo quạt hoạt động ổn định và không có vấn đề gì trong quá trình vận hành.

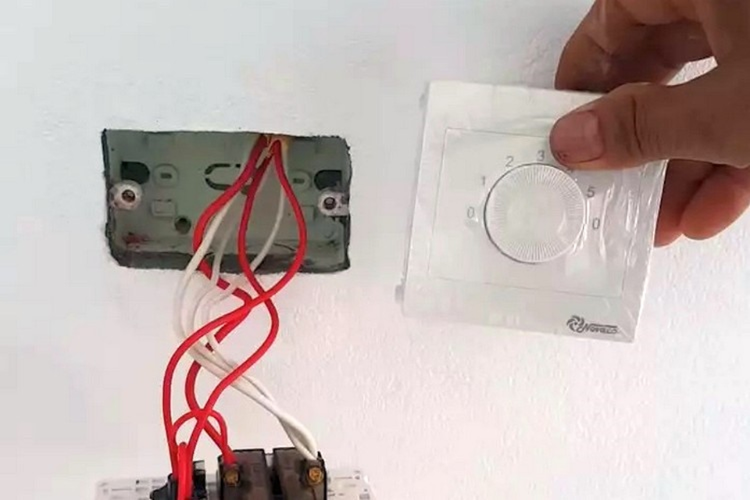

Đấu quạt trần với chiết áp

Chiết áp quạt trần là một thiết bị quan trọng giúp điều chỉnh tốc độ quạt, bao gồm một cuộn dây dẫn cùng với một núm xoay hoặc tay gạt. Để lắp đặt chiết áp đúng cách, bạn cần tuân theo sơ đồ mạch điện được cung cấp bởi nhà sản xuất. Dưới đây là hướng dẫn chi tiết từng bước để thực hiện lắp đặt chiết áp:

• Bước 1: Trước tiên, bạn cần chuẩn bị một bộ chiết áp và các dụng cụ kỹ thuật chuyên dụng như tua vít, kìm, và băng dính cách điện. Đảm bảo rằng các dụng cụ này ở trạng thái tốt để thực hiện công việc một cách chính xác.
• Bước 2: Đấu nối nguồn điện theo đúng hướng dẫn của nhà sản xuất. Thực hiện các kết nối điện cẩn thận, đảm bảo rằng các dây dẫn được nối đúng theo sơ đồ mạch điện để tránh các sự cố có thể xảy ra.
• Bước 3: Cố định vị trí chiết áp vào tường hoặc khung lắp đặt theo hướng dẫn. Sau khi chiết áp đã được gắn chắc chắn, bạn hãy cấp nguồn điện cho quạt trần để chuẩn bị cho việc kiểm tra.
• Bước 4: Khởi động quạt và kiểm tra chức năng của chiết áp. Điều chỉnh tốc độ quạt bằng cách xoay núm hoặc gạt tay theo ý muốn, và đảm bảo rằng quạt hoạt động mượt mà và hiệu quả ở các mức tốc độ khác nhau.

Tạm kết

Đấu nối quạt trần không phải là công việc quá khó khăn nếu bạn nắm rõ quy trình và tuân thủ các nguyên tắc an toàn khi lắp đặt. Bằng việc thực hiện đúng theo các bước hướng dẫn về cách đấu quạt trần đúng kỹ thuật, bạn có thể tự mình lắp đặt và đấu nối quạt trần tại nhà một cách chính xác và hiệu quả.
