Cách đấu tụ máy bơm 3 dây đơn giản, chi tiết từ A đến Z – An toàn và hiệu quả

Máy bơm nước là thiết bị quen thuộc trong đời sống, giúp đảm bảo nguồn nước cho sinh hoạt và sản xuất. Tuy nhiên, việc đấu tụ máy bơm đúng cách để đạt hiệu quả tối ưu và an toàn là điều không phải ai cũng biết. Hãy cùng tìm hiểu cách đấu tụ máy bơm 3 dây qua bài viết dưới đây!

Các loại tụ cho máy bơm nước

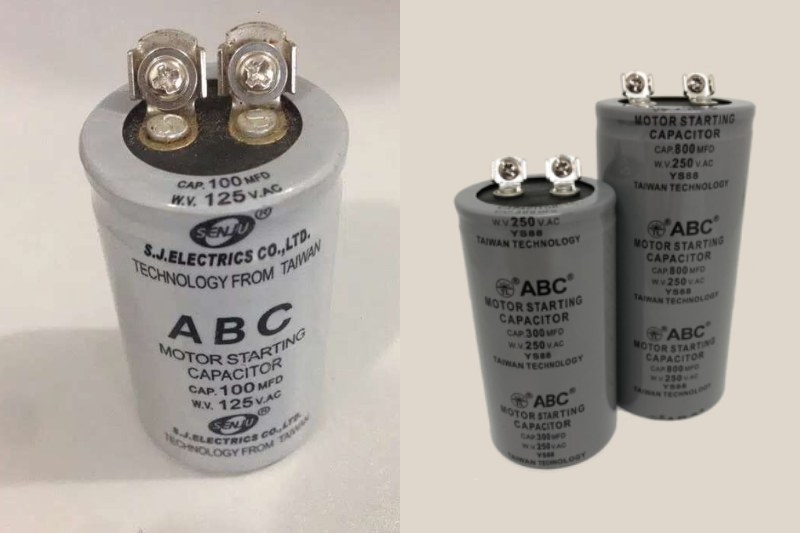

Tụ 125V 100MF (UF)

Loại tụ này hỗ trợ tăng mô-men khởi động cho máy bơm nước trong thời gian ngắn, đảm bảo thiết bị dừng hoặc chạy mượt mà. Khi làm việc ở mức điện áp 125V, tụ 125V 100MF có giá trị điện dung dao động từ 150MF đến 1200MF, phù hợp với các máy bơm gia dụng.

Tụ nhôm 50MF 450V

Được thiết kế để hoạt động liên tục, tụ nhôm 50MF 450V sử dụng cho máy bơm 1 pha nhằm làm lệch pha điện áp ở cuộn dây thứ hai. Điều này giúp cải thiện hiệu suất bơm nước. Với khả năng làm việc ổn định ở điện áp định mức 450V, loại tụ này đảm bảo tuổi thọ lâu dài cho máy bơm.

Tụ máy bơm nước 750W

Loại tụ này thường xuất hiện trong các máy bơm có công suất cao, phục vụ cho nhu cầu tưới tiêu hoặc cung cấp nước ở mức lớn. Với lực đẩy mạnh, nó có thể bơm nước lên cao đến 12m, hoạt động ổn định ở điện áp 220V – 50Hz.

Cách đấu tụ máy bơm 1 pha

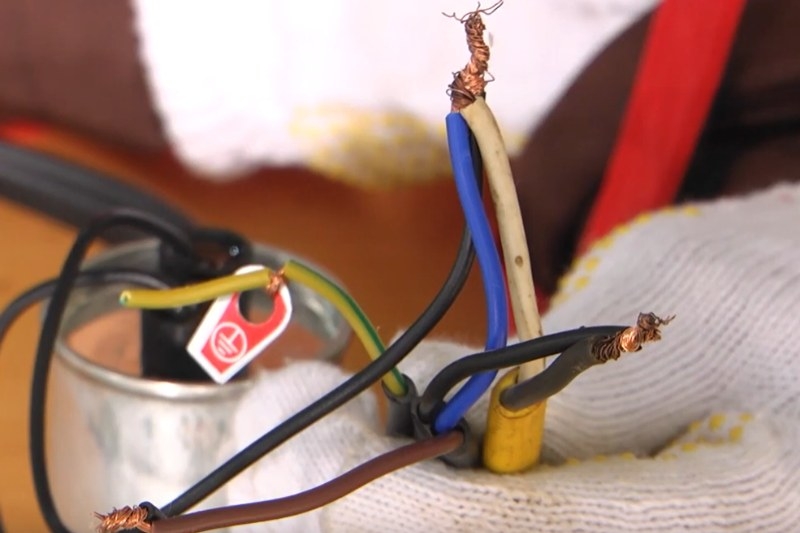

Để thực hiện cách đấu tụ máy bơm 3 dây, bạn cần chuẩn bị:

• Tua vít.
• Băng keo điện.
• Kéo cắt dây điện.
• Đồng hồ đo điện (VOM).

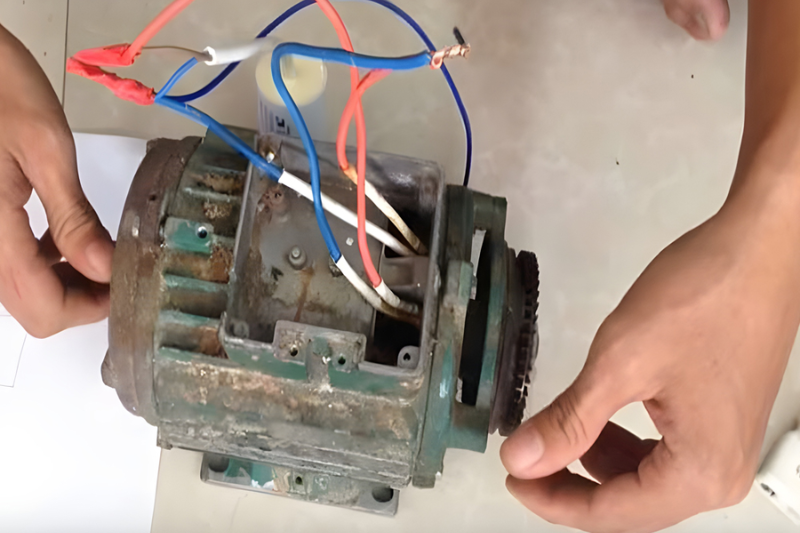

Cách đấu tụ 1 pha có 4 dây ra

Đây là phương pháp phổ biến được áp dụng cho các dòng máy bơm 3 dây có 4 đầu dây ra. Cách thực hiện như sau:

Bước 1: Xác định cuộn dây đề và cuộn dây chạy

• Sử dụng đồng hồ đo điện (VOM) để đo từng cặp dây.
• Cặp dây có điện trở nhỏ hơn hoặc xuất hiện quá trình nạp/xả là cuộn dây đề.

Bước 2: Đấu dây để tạo đầu nguồn: Kết nối một đầu dây của cuộn dây đề với một đầu dây của cuộn dây chạy để tạo ra đầu nguồn chung.

Bước 3: Kết nối với tụ điện: Nối một đầu dây còn lại của cuộn dây đề vào tụ điện, sau đó đấu vào vít ly tâm.

Bước 4: Hoàn thiện đấu nối: Nối đầu dây còn lại của cuộn dây đề với cuộn dây chạy và đấu chúng vào tụ điện.

Bước 5: Kiểm tra và hoàn tất

• Kiểm tra kết nối của dây nguồn và nguồn điện có phù hợp chưa, để đảm bảo an toàn khi khởi động.
• Khởi động thử, kiểm tra xem máy bơm hoạt động có ổn định không.

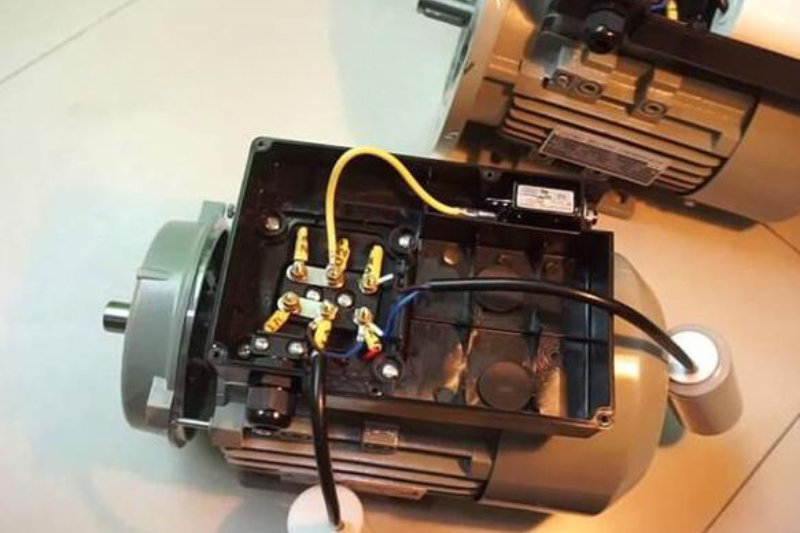

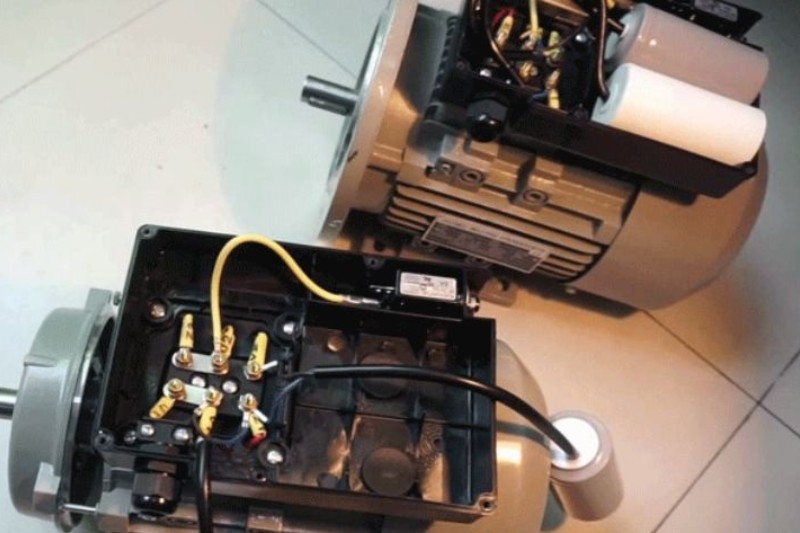

Cách đấu tụ 1 pha có 5 dây ra

Máy bơm với 5 dây ra đòi hỏi sự chính xác cao hơn trong quá trình xác định các đầu dây. Thực hiện theo các bước sau:

Bước 1: Xác định các đầu dây

Dùng đồng hồ đo điện (VOM) dò 10 cặp điện trở của 5 dây ra.

• Gán các đầu dây như sau: R (dây làm việc), S (dây khởi động), Hi, Me, Lo (ba dây phụ).
• Gán 2 dây R và S, đây là 2 dây có điện trở lớn nhất.

Bước 2: Đo điện trở

• Chụm ba dây Hi, Me, Lo lại với nhau.
• Đo điện trở giữa điểm chập này với R và S: Điện trở lớn là dây R, điện trở nhỏ là dây S.

Bước 3: Phân loại dây Hi, Me, Lo

• Tách ba dây Hi, Me, Lo ra và đo điện trở từng dây với R hoặc S: Với R: Điện trở nhỏ nhất là Hi, lớn nhất là Lo, còn lại là Me. Còn với S: Điện trở nhỏ nhất là Lo, lớn nhất là Hi, còn lại là Me.

Bước 4: Đấu dây và hoàn thiện

• Đấu dây theo sơ đồ đã xác định, kết nối với tụ điện và nguồn điện.
• Kiểm tra và khởi động máy bơm.

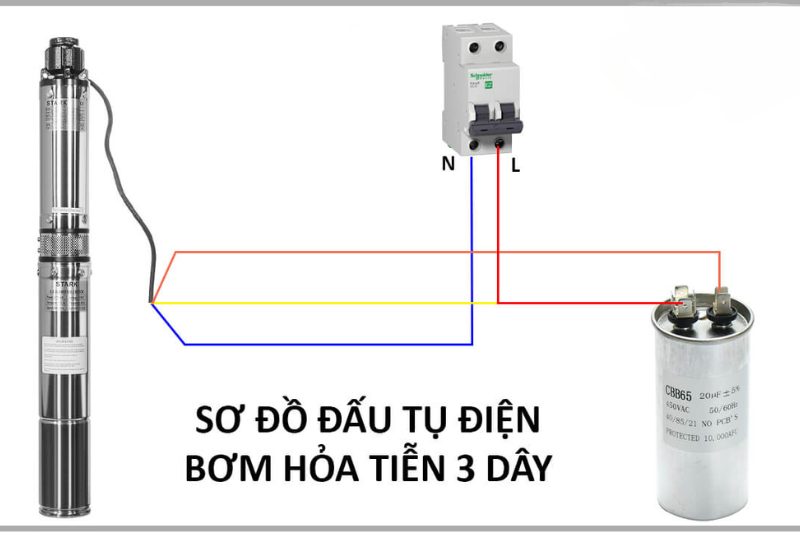

Cách đấu tụ máy bơm hỏa tiễn

Máy bơm hỏa tiễn, thường được sử dụng trong các hệ thống tưới tiêu hoặc cấp nước sâu, cũng cần tuân theo quy trình đấu nối tụ đặc thù:

Bước 1: Xác định các đầu dây

Muốn xác định chính xác, bạn sử dụng đồng hồ đo điện (VOM) cho các đầu dây sau:

• Dây khởi động.
• Dây trung tính.
• Dây làm việc.

Bước 2: Đấu tụ điện: Kết nối dây khởi động với một đầu dây của tụ điện.

Bước 3: Đấu nguồn điện

• Nối dây trung dây với một dây nguồn.
• Đấu dây làm việc với dây còn lại của tụ điện và nguồn điện.

Bước 4: Kiểm tra và vận hành: Khởi động máy bơm để đảm bảo kết nối chính xác.

Lưu ý khi thực hiện cách đấu tụ máy bơm 3 dây

• An toàn là trên hết: Luôn tắt nguồn điện trước khi thực hiện các thao tác.
• Đảm bảo dụng cụ phù hợp: Sử dụng dây điện và tụ điện đạt tiêu chuẩn để đảm bảo hiệu suất và tuổi thọ của máy bơm.
• Tham khảo hướng dẫn chi tiết: Nếu gặp khó khăn, hãy tham khảo sơ đồ mạch điện hoặc liên hệ kỹ thuật viên chuyên nghiệp.

Kết luận

Hy vọng hướng dẫn trên đã giúp bạn nắm rõ cách đấu tụ máy bơm 3 dây và các phương pháp liên quan. Thực hiện đúng cách sẽ giúp máy bơm hoạt động ổn định, nâng cao hiệu suất và kéo dài tuổi thọ thiết bị.
