Gợi ý 2 cách đấu tụ quạt điện đúng kỹ thuật, an toàn tại nhà

Tụ quạt là bộ phận hết sức quan trọng trong một chiếc quạt. Bộ phận này có tác dụng giúp cho quạt khởi động và vận hành dễ dàng hơn. Tuy nhiên, vì nhiều lý do mà đôi khi tụ quạt gặp sự cố và buộc phải đấu lại. Vậy bạn đã biết cách đấu tụ quạt điện chưa?

Tụ quạt là gì? Phân loại tụ quạt điện

Tụ quạt là gì?

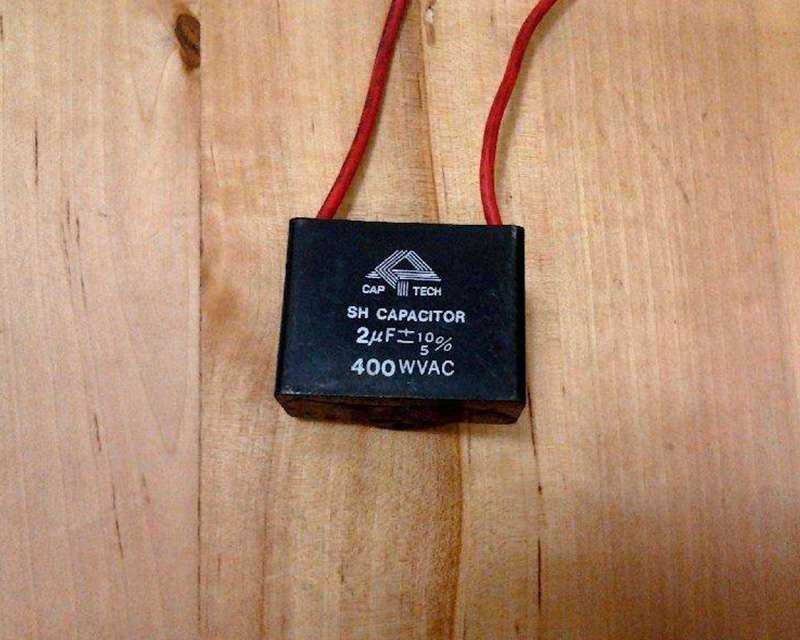

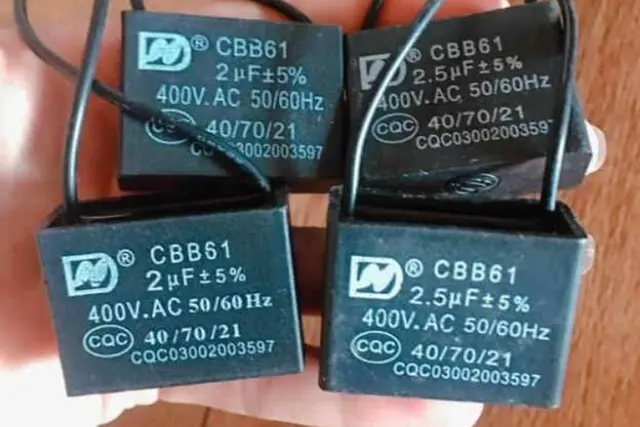

Tụ quạt là một trong số các linh kiện nằm bên trong một chiếc quạt, có màu đen và hình chữ nhật gần giống bao diêm. Chức năng của tụ quạt là làm lệch từ trường, cung cấp điện thế giúp động cơ quạt thắng lực cản ban đầu. Từ đó, quạt mới có thể khởi động.

cách đấu tụ quạt điện (hình 2)

Trong trường hợp tụ quạt bị hỏng hoặc công suất thấp hơn định mức đưa ra, quạt sẽ không thể đi vào hoạt động. Lúc này, chúng ta cần đấu lại tụ quạt điện hoặc thay mới.

Phân loại tụ quạt điện

Hiện nay, tụ điện chia làm 2 loại chính là: Tụ phân cực và tụ không phân cực. Trong đó:

Tụ phân cực có các dây dẫn màu khác nhau, thường là đỏ và đen.
Tụ không phân cực thường có các dây dẫn có cùng một màu.

Khi thực hiện đấu tụ, đối với tụ điện phân cực, bạn phải kết nối đúng dây từ tụ điện với dây dẫn thích hợp từ quạt. Với tụ không phân cực, tụ dẫn giống nhau nên không cần phân biệt thứ tự dây.

2 cách đấu tụ quạt điện đúng kỹ thuật, dễ dàng ngay tại nhà

Sau đây là cách đấu tụ quạt khá đơn giản, đúng kỹ thuật và an toàn mà bạn có thể tham khảo:

Cách đấu tụ quạt điện

Dụng cụ chuẩn bị

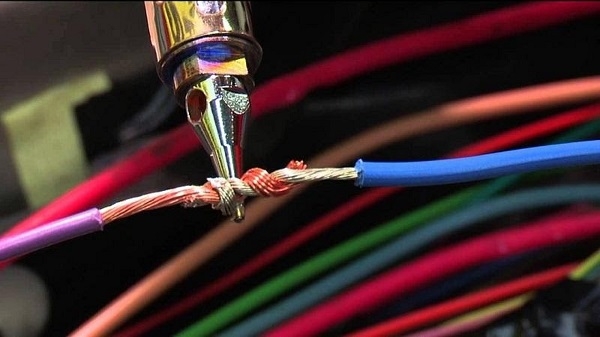

Mỏ hàn kim loại.
Đồng hồ vạn năng.
Dây thiếc.

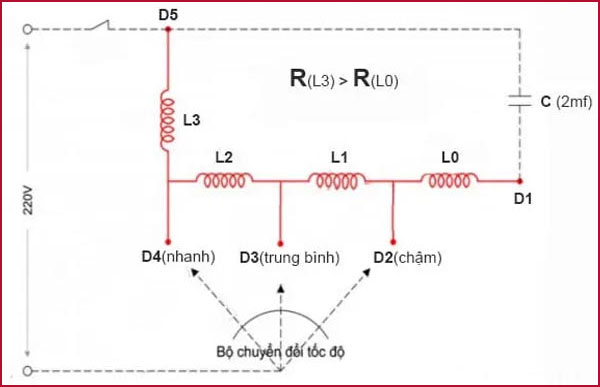

Sơ đồ nguyên lý hoạt động của tụ quạt điện

Cách thực hiện

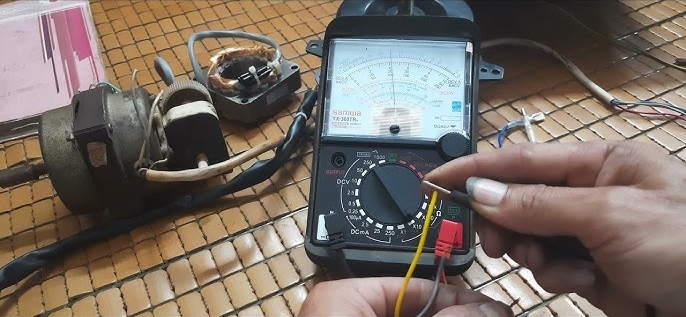

Bước 1: Theo sơ đồ nguyên lý hoạt động, việc đầu tiên cần làm là bạn phải đo điện trở của từng cặp dây L1, L2, L3, L4. Tổng cộng có 10 cặp, bạn cần ghi lại các thông số này. Chú ý, 2 đầu dây D1 và D5 sẽ có điện trở cao nhất.

Bước 2: Thực hiện đo giữa 2 đầu tụ, tức là đo 2 đầu dây D1, D5 và 3 đầu dây còn lại. Đầu D5 thường nối với tụ điện trên quạt có điện áp 220V, còn các đầu dây vừa đo với D5 sẽ có điện trở lớn nhất là D2.

Bước 3: Tiếp tục đo 2 đầu dây còn lại. Cái nào ra điện trở lớn hơn thì là dây D3, còn lại là dây mạnh nhất.

Cách đấu tụ quạt trần

Dụng cụ chuẩn bị

Bút thử điện.
Kìm cắt dây điện.
Băng dính đen cách điện.

Cách thực hiện

Bước 1: Trước khi đấu tụ quạt, bạn cần ngắt tất cả các nguồn điện để đảm bảo an toàn. Bạn có thể sử dụng bút thử điện để kiểm tra lại.

Bước 2: Sau khi tháo nắp chụp của quạt điện, bạn cần kiểm tra xem tụ điện có bị phồng, lệch hoặc hư hỏng không. Nếu thấy tụ quạt có dấu hiệu bất thường, bạn cần đấu lại.

Bước 3: Quạt điện có 2 loại tụ là tụ phân cực và tụ không phân cực. Vì thế, bạn cần kiểm tra tụ quạt thuộc loại nào để tiến hành đấu tụ sao cho đúng. Tiếp đến, bạn thực hiện như sau:

Chọn tụ mới, bóc lớp vỏ cách điện của dây dẫn trong tụ quạt mới ra. Vặn phần dây vừa bóc vỏ theo chiều kim đồng hồ để tạo mối nối chặt hơn.
Tiếp đến, bạn nối đầu dây dẫn của tụ điện với đầu dây dẫn của quạt rồi đưa vào cầu nối, cố định chặt bằng ốc.

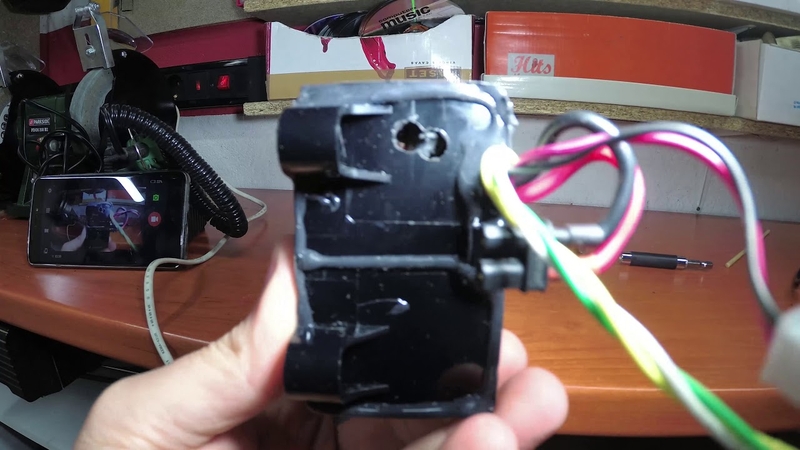

Sau đó, bạn kết nối với nguồn điện, kiểm tra bộ chuyển mạch có hoạt động khớp với nút công tắc của quạt trần hay không là được.

Bước 4: Cuối cùng, bạn lắp vỏ quạt lại, bật nguồn điện lên để kiểm tra hoạt động. Nếu quạt hoạt động bình thường tức bạn đã đấu tụ quạt điện thành công.

Các lưu ý quan trọng khi thực hiện đấu tụ quạt điện

Để thực hiện đấu tụ quạt điện nhanh chóng và an toàn nhất, bạn cần lưu ý một số điều sau:

Bạn cần chọn mua tụ điện mới có các thông số tương đương loại cũ, nhất là điện dung.
Thực hiện kiểm tra nguồn điện kỹ càng, đảm bảo đã hoàn toàn ngắt điện trước khi sửa chữa.
Bạn nên chụp ảnh lại các đầu dây dẫn đấu nối ở tụ cũ trước khi thực hiện đấu mới để các thao tác diễn ra nhanh gọn.
Sau khi đấu tụ, bạn nên khởi động lại quạt để kiểm tra tình trạng hoạt động. Nếu quạt vẫn có vấn đề, bạn cần kiểm tra lại các bước đã thực hiện trước đó.

Tạm kết

Trên đây là hướng dẫn 2 cách đấu tụ quạt điện đúng kỹ thuật mà FPT Shop muốn chia sẻ. Hy vọng với những thông tin này, bạn có thể tự tin thực hiện tại nhà an toàn, nhanh chóng nhất nhé!
