Cách đo điện trở bằng đồng hồ vạn năng đơn giản, chính xác nhất cho những ai chưa biết

Trong bài viết này, FPT Shop sẽ hướng dẫn bạn cách đo điện trở bằng đồng hồ vạn năng đơn giản, nhanh chóng và chính xác nhất, hãy cùng theo dõi nhé!

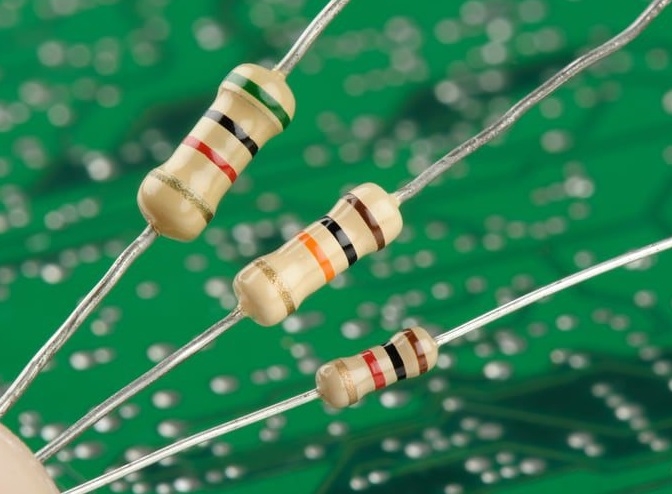

Điện trở là gì?

Điện trở được viết tắt là R và tên tiếng Anh là Resistor, là một đại lượng vật lý quan trọng trong lĩnh vực điện tử và vật lý. Nó đo lường khả năng của một vật liệu cản trở dòng điện. Hiểu một cách đơn giản, điện trở càng nhỏ thì vật liệu đó càng dẫn điện tốt, và điện trở càng lớn thì khả năng dẫn điện của vật liệu đó càng kém.

Ví dụ, các vật liệu như nhựa, vải, giấy,... có điện trở lớn, khoảng 10⁶. Trong khi đó, các kim loại có điện trở nhỏ hơn, khoảng 10⁸. Đối với các vật liệu siêu dẫn điện, điện trở thậm chí có thể bằng 0.

Đơn vị đo của điện trở là Ohm, được biểu diễn bằng ký hiệu Ω theo hệ đo lường quốc tế (SI). Đơn vị này được đặt theo tên của nhà vật lý người Đức nổi tiếng, người đã phát biểu Định luật Ohm.

Ohm đo lường tỷ lệ giữa hiệu điện thế và cường độ dòng điện trong một mạch điện. Một Ohm tương đương với một Vol/ampe (V/A). Ngoài ra, điện trở có thể được biểu diễn trong các đơn vị khác như Milliohm (mΩ), Kilohm (kΩ), Megohm (MΩ).

1mΩ = 10³Ω.

1kΩ = 10³Ω.

1MΩ = 10⁶Ω.

Trong các thiết bị điện tử, điện trở thường là một linh kiện gồm hai tiếp điểm kết nối. Nó được sử dụng để giới hạn hoặc điều chỉnh dòng điện trong mạch điện, cũng như để chia điện áp, điều chỉnh mức độ tín hiệu, và thực hiện các chức năng khác trong các mạch điện tử.

Xem thêm: 10 cách kiểm tra, tra cứu tiền điện hiệu quả cho hộ gia đình

Ứng dụng của điện trở trong các hệ thống điện tử và điện lực

Điện trở có nhiều ứng dụng quan trọng trong các hệ thống điện tử và điện lực. Dưới đây là một số ứng dụng phổ biến của điện trở:

• Giảm áp điện: Trong trường hợp nguồn cung cấp có điện áp cao hơn so với yêu cầu của thiết bị, điện trở được sử dụng để giảm điện áp. Ví dụ, để sử dụng bóng đèn có yêu cầu điện áp thấp hơn so với nguồn cung cấp, điện trở được kết nối để giảm áp xuống mức mong muốn.
• Cầu phân áp: Điện trở được sử dụng trong các mạch cầu phân áp để tạo ra một điện áp mong muốn từ một nguồn cung cấp điện áp khác.
• Phân cực bán dẫn: Trong các mạch điện tử sử dụng bóng bán dẫn, điện trở được sử dụng để phân cực hoặc điều chỉnh dòng điện điều khiển bóng.
• Mạch dao động RC: Trong các mạch tạo dao động sử dụng điện trở và tụ điện (RC), điện trở giúp xác định tần số và biên độ của dao động.
• Hạn chế dòng điện: Điện trở được sử dụng để hạn chế hoặc điều chỉnh dòng điện trong mạch điện, đảm bảo rằng dòng điện không vượt quá giới hạn an toàn của các thành phần khác trong mạch.
• Tạo ra nhiệt lượng: Do điện trở có khả năng chuyển đổi năng lượng điện thành nhiệt lượng, nó được sử dụng trong các ứng dụng như máy sưởi, bếp điện, và các thiết bị khác cần sinh nhiệt.

Với vai trò quan trọng của mình trong các hệ thống điện tử, điện trở là một linh kiện không thể thiếu và người dùng cần hiểu rõ về cách sử dụng và áp dụng chúng trong các ứng dụng khác nhau.

Có mấy loại đồng hồ vạn năng đo điện trở?

Có hai loại đồng hồ vạn năng phổ biến hiện nay:

Đồng hồ vạn năng cầm tay

Đây là thiết bị linh hoạt và tiện lợi, phân thành hai loại gồm: Dạng số và dạng kim. Đồng hồ vạn năng cầm tay có độ chính xác vào khoảng 0.05% và thường được sử dụng trong nhiều tình huống đo đạc khác nhau. Chúng là công cụ không thể thiếu cho các kỹ sư, kỹ thuật viên khi vận hành, lắp đặt, sửa chữa, bảo trì trong các môi trường như xưởng ô tô, tòa nhà, bệnh viện, công trường,...

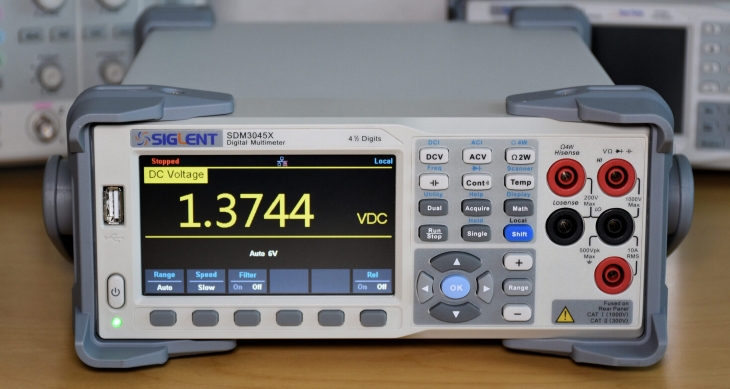

Đồng hồ vạn năng để bàn

Được thiết kế với kích thước lớn hơn, độ chính xác cao và thường được sử dụng trong phòng thí nghiệm. Các chuyên gia, kỹ sư, nhà nghiên cứu và nhà thiết kế sản phẩm sử dụng đồng hồ vạn năng để bàn để đo lường nhanh chóng và chính xác với sai số rất thấp, chỉ khoảng 0.0025%, cùng với nhiều chế độ đo khác nhau.

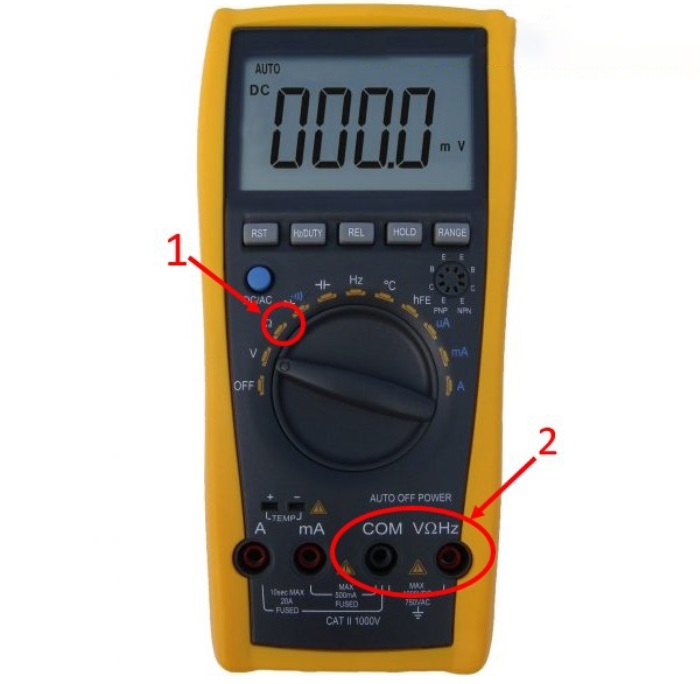

Cách đo điện trở bằng đồng hồ vạn năng số

Dưới đây là cách đo điện trở bằng đồng hồ vạn năng số mà các bạn có thể tham khảo để áp dụng:

• Bước 1:  Vặn núm chức năng trên đồng hồ vạn năng đến chế độ đo điện trở, thường được ký hiệu là Ω.
• Bước 2: Cắm dây đo màu đen vào cổng COM và dây đo màu đỏ vào cổng có ký hiệu V/Ω.
• Bước 3: Đặt hai đầu kim đo (màu đỏ và màu đen) vào hai đầu của điện trở cần đo. Thông số kết quả đo điện trở sẽ hiển thị trên màn hình của đồng hồ vạn năng dưới dạng số.

Lưu ý:

• Luôn kiểm tra và tắt nguồn điện trước khi thực hiện các thao tác đo đạc.
• Không vặn núm chức năng vào thang đo điện áp hoặc dòng điện khi đang đo điện trở, điều này có thể làm hỏng đồng hồ vạn năng.
• Khi đo điện trở lớn (lớn hơn 10kΩ), tránh để hai đầu kim đo tiếp xúc với nhau để tránh ảnh hưởng đến kết quả đo.

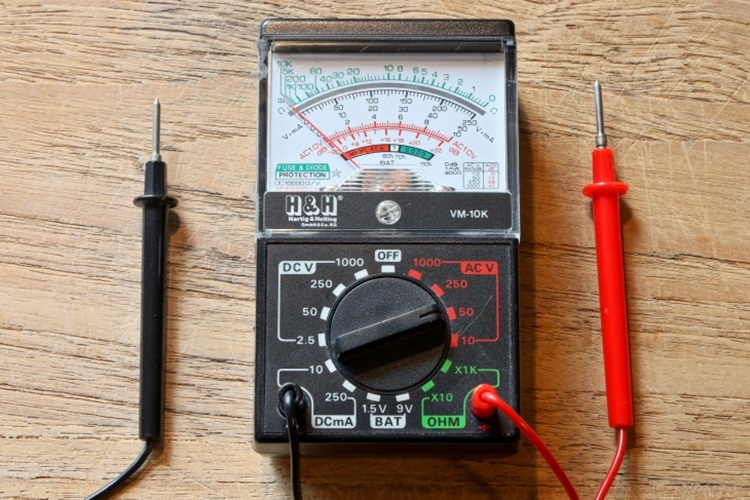

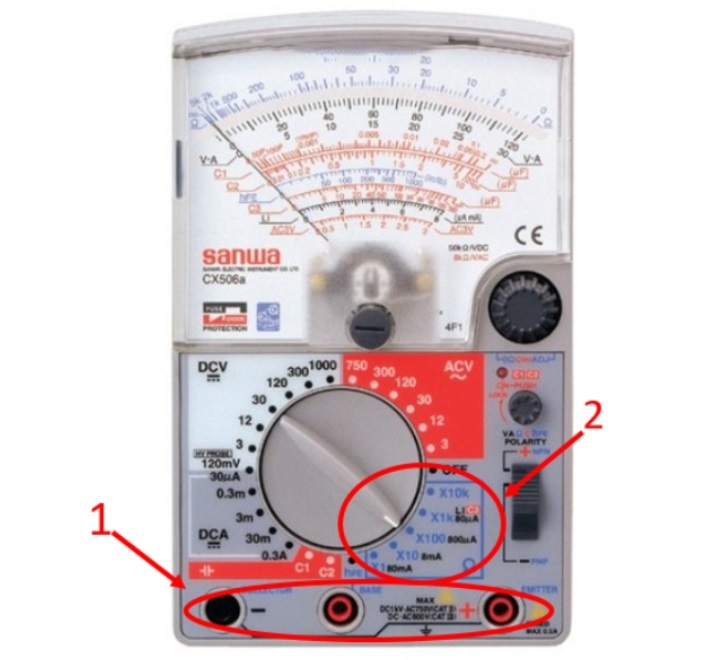

Cách đo điện trở bằng đồng hồ vạn năng kim

Dưới đây là hướng dẫn cách đo điện trở bằng đồng hồ vạn năng số:

• Bước 1: Vặn núm chức năng đến chế độ đo điện trở (Ω). Nếu điện trở nhỏ, chọn thang đo x1 Ohm hoặc x10 Ohm. Nếu điện trở lớn hơn, chọn thang đo x1K Ohm hoặc x10K Ohm.
• Bước 2: Cắm dây đo màu đen vào cổng COM và dây đo màu đỏ vào cổng ký hiệu +. Sau đó, chập hai đầu kim đo vào nhau để kim trên đồng hồ trở về 0.
• Bước 3: Đặt hai đầu kim đo (màu đỏ và màu đen) vào hai đầu của điện trở cần đo và ghi lại kết quả sau khi kim trên đồng hồ đo dừng lại.

Lưu ý:

Bạn cần đảm bảo chọn thang đo phù hợp để có kết quả đo chính xác. Nếu thang đo quá cao, kim đồng hồ vạn năng sẽ chỉ thay đổi rất ít. Nếu thang đo quá thấp, giá trị đo có thể vượt quá giới hạn của thang đo, dẫn đến kết quả không chính xác.

Tạm kết

Việc đo điện trở bằng đồng hồ vạn năng là một quy trình đơn giản nhưng quan trọng trong việc kiểm tra và đánh giá các linh kiện điện tử. Bằng cách tuân theo các bước cơ bản và lưu ý về an toàn, người dùng có thể đo điện trở một cách chính xác và hiệu quả. Đồng hồ vạn năng là một công cụ không thể thiếu cho các kỹ sư, kỹ thuật viên và người làm việc trong lĩnh vực điện tử. Hãy luôn nhớ kiểm tra và tắt nguồn điện trước khi thực hiện các thao tác đo đạc để đảm bảo an toàn cho bản thân và thiết bị. Nếu còn bất kỳ thắc mắc nào liên quan đến cách đo điện trở bằng đồng hồ vạn năng, các bạn hãy để lại bình luận ngay dưới đây để FPT Shop có thể hỗ trợ bạn thêm nhé!
