Công tắc dòng chảy là gì? Cấu tạo và nguyên lý của công tắc dòng chảy

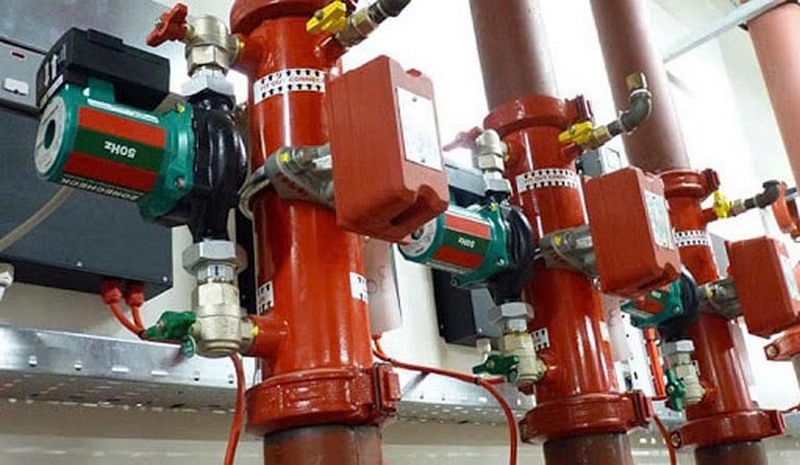

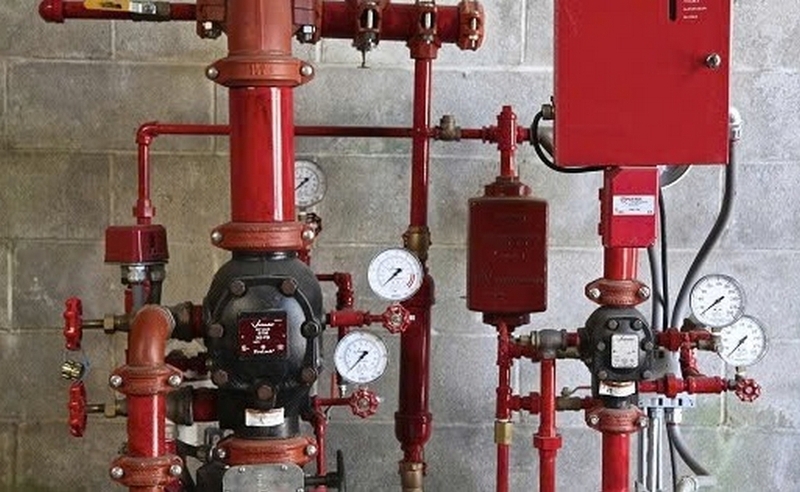

Nếu bạn đã từng tham quan các nhà máy hoặc hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà, có thể bạn đã bắt gặp một thiết bị quen thuộc, đó chính là công tắc dòng chảy. Thiết bị này là gì và hoạt động như thế nào? Bài viết này FPT Shop sẽ cung cấp cho bạn câu trả lời chi tiết, hãy tiếp tục theo dõi nhé.

Công tắc dòng chảy là gì?

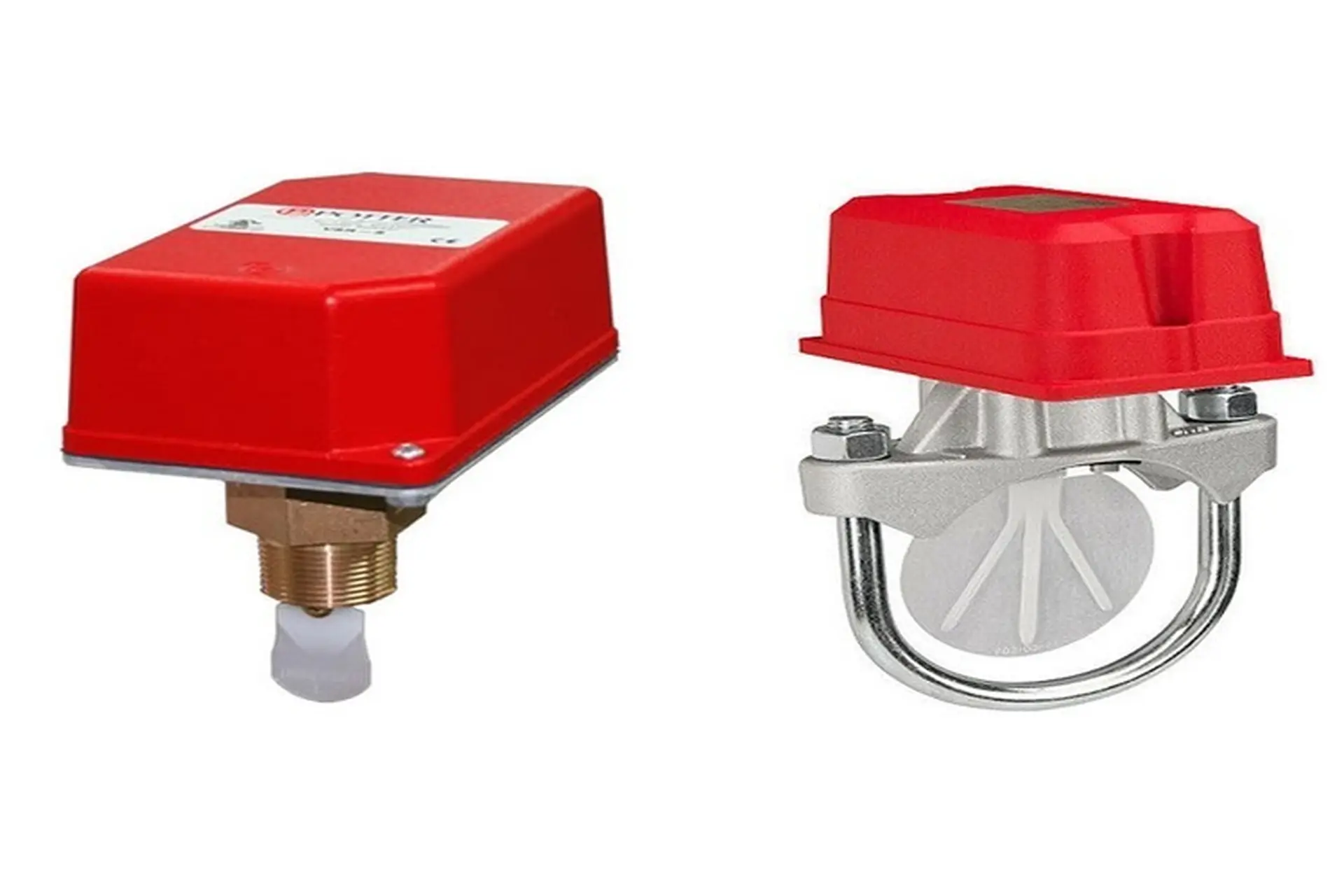

Công tắc dòng chảy (Flow switch) là một thiết bị cảm biến có nhiệm vụ chính là nhận diện dòng chảy, từ đó xác định liệu chất lỏng trong ống dẫn có còn hay đã hết. Nó được gọi là công tắc bởi vì ngõ ra của thiết bị chỉ có hai trạng thái: ON hoặc OFF, tương ứng với việc trong đường ống còn hoặc không còn chất lỏng.

Cấu tạo của công tắc dòng chảy

Các loại công tắc dòng chảy đều có cấu trúc và phương thức hoạt động khác nhau, nhưng về cơ bản, chúng hoạt động theo nguyên lý và có các thành phần tương tự nhau.

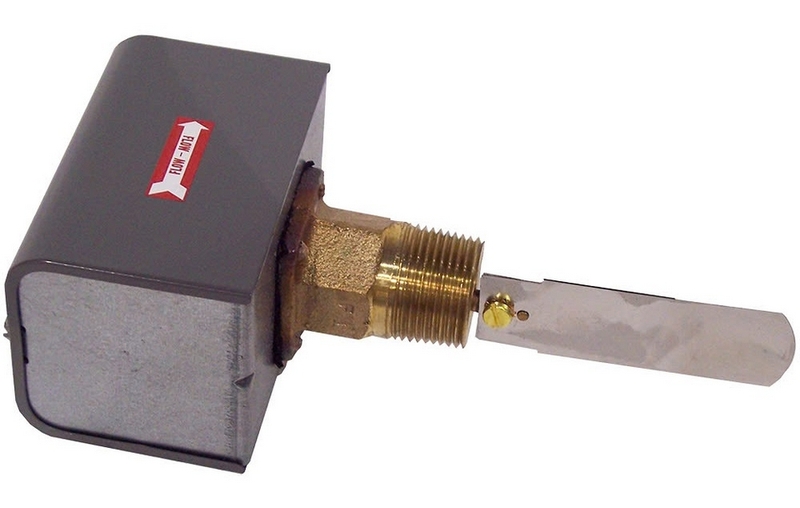

Mỗi công tắc dòng chảy thường có hai bộ phận chính: phần housing và phần cảm biến:

• Bộ phận cảm biến: Được đặt bên trong công tắc và tiếp xúc trực tiếp với lưu chất. Phần này thường có hình dạng giống một chiếc lá mỏng làm từ inox, thép, đồng, hoặc các vật liệu khác. Khi dòng chảy đi qua, bộ phận cảm biến sẽ phát hiện và gửi tín hiệu đến phần housing.
• Bộ phận housing: Đây là phần chính của công tắc, đảm nhiệm chức năng điều khiển việc đóng/mở thiết bị. Housing nằm bên ngoài và chứa thanh trạng thái. Khi nhận được tín hiệu từ bộ phận cảm biến, nó sẽ phát tín hiệu ON hoặc OFF để báo hiệu tình trạng lưu chất trong ống dẫn.

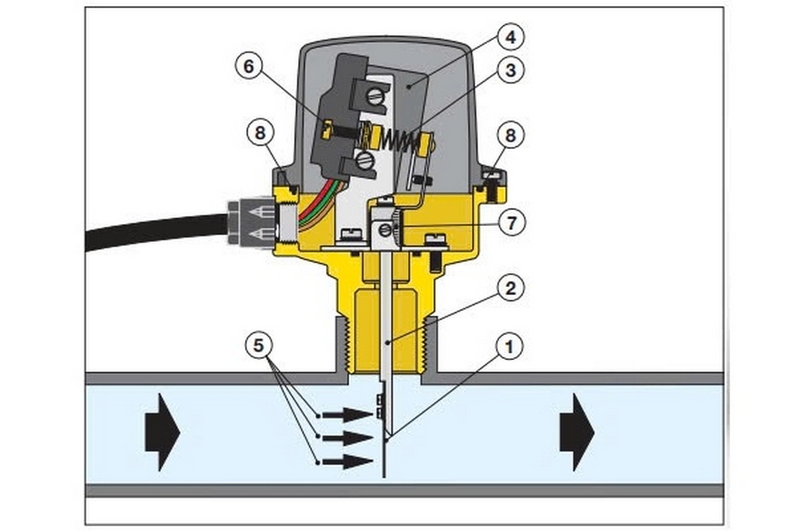

Ngoài hai bộ phận chính trên, công tắc dòng chảy còn có các chi tiết khác như: vỏ cảm biến, lò xo đàn hồi, lá chắn cảm biến, cầu điều khiển, núm điều chỉnh lực đàn hồi của lò xo, và công tắc micro switch.

Nguyên lý hoạt động của công tắc dòng chảy

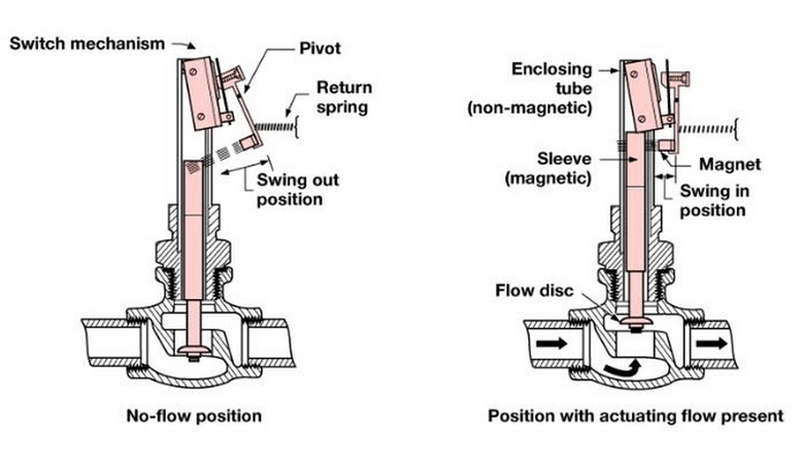

Công tắc cảm biến dòng chảy hoạt động dựa trên một nguyên lý khá đơn giản. Khi chất lỏng chảy qua đường ống, nó tạo ra một áp lực nhất định. Tốc độ dòng chảy của chất lỏng có thể thay đổi, phụ thuộc vào áp suất và kích thước của đường ống. Công tắc sẽ hoạt động dựa trên những yếu tố này. Khi dòng chảy có đủ áp lực tác động lên công tắc, thiết bị sẽ gửi tín hiệu ON (YES). Ngược lại, nếu không có chất lỏng chảy qua, công tắc sẽ báo trạng thái OFF (NO).

Thông số kỹ thuật của công tắc dòng chảy

Mỗi loại công tắc dòng chảy có thiết kế, ứng dụng và thông số kỹ thuật riêng biệt. Dưới đây là một số thông tin kỹ thuật tổng quan để giúp bạn hình dung rõ hơn về cấu trúc của thiết bị này:

• Kích thước ứng dụng: DN15 – DN50
• Chất liệu: Inox, gang, đồng, thép, nhựa
• Phương thức kết nối: Nối ren, mặt bích
• Áp suất làm việc: 10kg/cm²
• Áp lực hoạt động: 10 bar
• Thời gian phản hồi: 2-15 giây
• Nhiệt độ hoạt động: -20°C đến 80°C
• Tiêu chuẩn: IP67, IP68
• Phương thức vận hành: Cơ hoặc điện từ
• Điện áp: 12V, 24V
• Tín hiệu đầu ra: ON, OFF
• Môi trường sử dụng: Chất lỏng, khí
• Thời gian bảo hành: 12 tháng

Phân loại công tắc dòng chảy

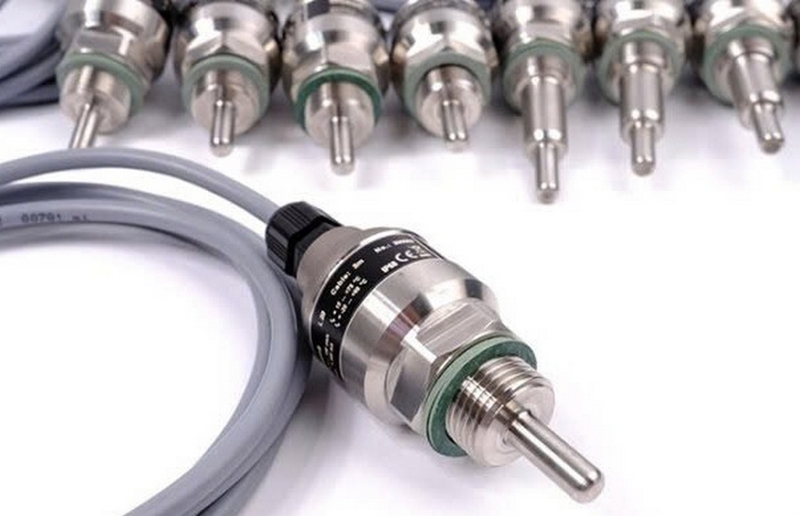

Hiện nay, thị trường cung cấp nhiều loại công tắc dòng chảy với thiết kế và vật liệu khác nhau. Tuy nhiên, chúng chủ yếu được phân thành hai loại: công tắc dòng chảy cơ học và công tắc dòng chảy điện từ.

• Công tắc dòng chảy cơ học thường bao gồm một lá cản gắn dưới housing. Khi có dòng nước chảy qua, nó tạo ra áp lực tác động lên lá cản, làm thay đổi vị trí của nó và điều chỉnh các tiếp điểm NO/NC để bật hoặc tắt.
• Công tắc dòng chảy điện từ hoạt động hoàn toàn tự động thông qua các quy trình tự động phát hiện và xử lý tín hiệu.

Ưu điểm của công tắc dòng chảy

Công tắc dòng chảy đóng vai trò thiết yếu trong các hệ thống lưu chất và hiện đang được sử dụng rộng rãi nhờ những đánh giá tích cực từ người dùng.

Một số ưu điểm nổi bật của thiết bị này bao gồm:

• Theo dõi và phát hiện dòng chảy hiệu quả: Công tắc giúp người vận hành dễ dàng theo dõi và kiểm soát tình hình trong hệ thống.
• Hoạt động chính xác và nhanh nhạy: Đảm bảo hiệu quả làm việc cao.
• Thiết kế nhỏ gọn và lắp đặt dễ dàng: Tiện lợi trong việc cài đặt.
• Tương thích với nhiều nguồn điện xoay chiều: Linh hoạt trong sử dụng.
• Nhiều mẫu mã và chất liệu: Cung cấp nhiều tùy chọn cho người dùng.
• Độ bền cao: Sử dụng lâu dài mà không cần bảo trì thường xuyên.
• Thích hợp với nhiều loại lưu chất và điều kiện môi trường: Đáp ứng đa dạng yêu cầu.

Tuy nhiên, công tắc dòng chảy cũng có một số nhược điểm cần lưu ý:

• Rủi ro khi tháo lắp: Nếu không tháo lắp đúng cách hoặc vặn siết quá mạnh, các mối nối ren có thể bị hư hỏng hoặc gãy.
• Độ bền trung bình của công tắc dòng chảy cơ: Thích hợp hơn cho các hệ thống dân dụng nhỏ.
• Giá thành cao của công tắc dòng chảy điện từ: Cao hơn so với một số loại khác.

Ứng dụng của công tắc dòng chảy

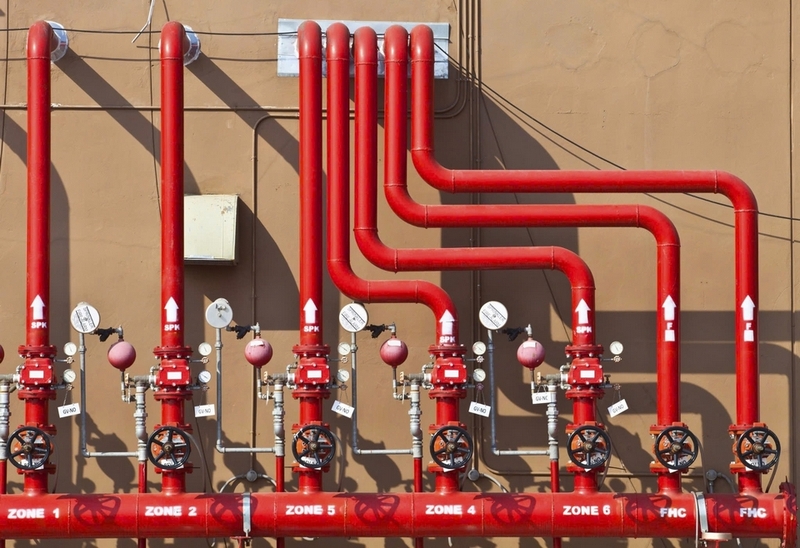

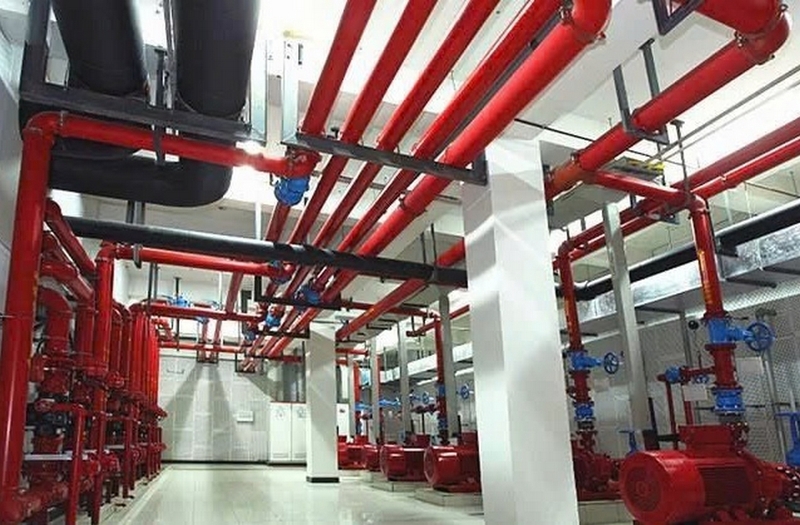

Với khả năng kiểm tra dòng chảy hiệu quả, công tắc này đã trở thành thiết bị hỗ trợ quan trọng trong các hệ thống ống dẫn. Một số ứng dụng tiêu biểu của công tắc dòng chảy bao gồm:

• Đo lưu lượng nước: Được sử dụng để theo dõi lượng nước trong các đường ống.
• Đo dòng chảy xăng, dầu: Theo dõi dòng chảy của xăng hoặc dầu trong các hệ thống dẫn.
• Bảo vệ máy bơm: Giúp ngăn ngừa tình trạng máy bơm chạy không tải, gây quá nhiệt và hỏng hóc.
• Phát hiện tắc nghẽn: Đo lưu lượng hóa chất hoặc nước thải để phát hiện sự tắc nghẽn trong đường ống.
• Đo mức chất lỏng: Sử dụng để đo mức chất lỏng trong các bồn chứa hoặc tank.

Một số lưu ý khi sử dụng công tắc dòng chảy

Để đảm bảo rơ le cảm biến dòng chảy hoạt động chính xác và có tuổi thọ lâu dài, việc bảo trì và vệ sinh đúng cách là rất quan trọng.

Trước khi tiến hành bảo trì công tắc dòng chảy

• Ngắt nguồn điện và rút phích cắm khỏi ổ điện.
• Đóng van và ngừng bơm trước khi bắt đầu làm sạch.
• Nếu ống dẫn bị mòn hoặc có cặn rắn tích tụ trên van dòng chảy, có thể làm ảnh hưởng đến hoạt động của công tắc. Trong trường hợp đó, bơm có thể không hoạt động.

Quy trình bảo trì công tắc dòng chảy

• Sử dụng tô vít để tháo 2 ốc ren.
• Làm sạch bên trong khoang của công tắc dòng chảy.
• Vệ sinh đầu dò điện cực và kiểm tra để đảm bảo bộ phận quay không bị cản trở bởi dòng nước.
• Lắp lại thiết bị như trạng thái ban đầu và khởi động lại.

Những điều cần tránh

• Không tháo nắp công tắc khi thiết bị đang được cấp điện.
• Tránh làm ướt microswitch bằng nước.
• Không kết nối lại dây điện ngay sau khi tắt nguồn.
• Đảm bảo nền đất lắp đặt phù hợp.
• Không đập mạnh vào công tắc.
• Không siết đinh vít ngoài các vít cài đặt chính.
• Không kết nối tải vượt quá mức đánh giá của thiết bị, điều này có thể dẫn đến tiếp xúc kém.
• Đảm bảo lắp đặt công tắc sao cho mũi tên chỉ đúng hướng dòng chất lỏng.
• Tránh tình trạng hoạt động không đúng hoặc rò rỉ chất lỏng do không khí hoặc sự kết hợp của chất lỏng và khí.
• Sử dụng chất lỏng không gây ăn mòn vật liệu tiếp xúc và tránh dùng ống nước bị sét đánh hoặc dây nối đất của đường dây điện thoại.
• Kết nối công tắc với mặt đất, không nối dây tiếp đất với đường ống khí.
• Sử dụng chất lỏng có tốc độ dòng chảy 2m/s hoặc thấp hơn.
• Cẩn thận với paddles, vì chúng có thể bị hư hỏng và làm giảm hiệu quả của công tắc nếu chất lỏng chảy theo hướng ngược hoặc có độ rung cao.

9. Các hãng sản xuất công tắc dòng chảy

• Công tắc dòng chảy New-flow từ Đài Loan
• Công tắc dòng chảy Saginomiya đến từ Hàn Quốc
• Công tắc dòng chảy System Sensor sản xuất tại Mỹ
• Công tắc dòng chảy Autosigma của Hàn Quốc
• Công tắc dòng chảy Dwyer đến từ Mỹ
• Công tắc dòng chảy Potter sản xuất ở Mỹ
• Công tắc dòng chảy Honeywell từ Mỹ

Tạm kết

Bài viết đã cung cấp cái nhìn tổng quan về công tắc dòng chảy cùng với các thông tin quan trọng liên quan. Hy vọng rằng bạn đã thu được nhiều kiến thức hữu ích và kinh nghiệm để chọn lựa công tắc phù hợp. Hãy tiếp tục theo dõi các bài viết sắp tới để khám phá thêm nhiều thông tin bổ ích khác.
