Công tắc hành trình là gì? Các loại công tắc hành trình đang được sử dụng phổ biến hiện nay?

Nếu người dùng đang muốn tạo ra hệ thống tự động hóa cho gia đình, công ty hoặc doanh nghiệp hay đơn giản là làm mới hệ thống điều khiển thiết bị ánh sáng trong nhà, thì công tắc hành trình sẽ là một thiết bị điện không thể bỏ qua. Hãy cùng FPT Shop tìm hiểu chi tiết về công tắc hành trình và nguyên lý hoạt động của thiết bị này ở bài viết dưới đây nhé!

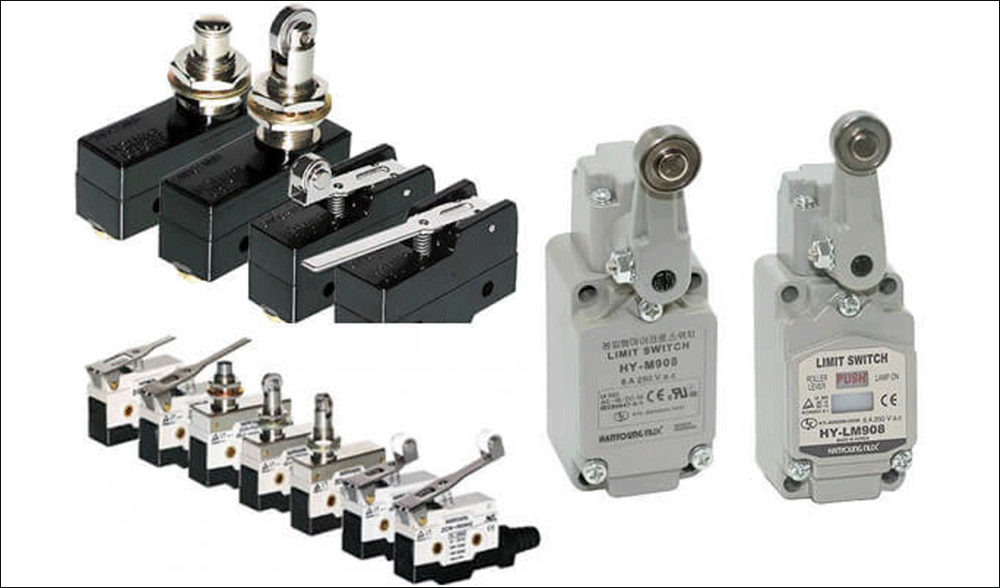

Khái niệm chung về công tắc hành trình

Công tắc hành trình được biết đến là một thiết bị điện, bao gồm một bộ truyền động được liên kết cơ học với một bộ tiếp điểm. Khi một đối tượng tác động vào bộ truyền động, thiết bị sẽ vận hành các tiếp điểm để tạo hoặc ngắt kết nối điện.

Thiết bị điện này có cấu tạo như công tắc điện bình thường, vẫn có chức năng đóng và mở. Nhưng lại có thêm cần tác động để cho các bộ phận chuyển động tác động vào, từ đó làm thay đổi trạng thái của tiếp điểm bên trong. Công tắc hành trình sẽ không duy trì được trạng thái, khi không còn tác động nữa chúng sẽ trở về vị trí ban đầu.

Hiện tại, công tắc hành trình được sử dụng nhiều trong ứng dụng và môi trường khác nhau vì độ chắc chắn, dễ cài đặt và hoạt động ổn định. Thiết bị này có thể xác định sự hiện diện hoặc không, định vị và kết thúc hành trình của một vật thể.

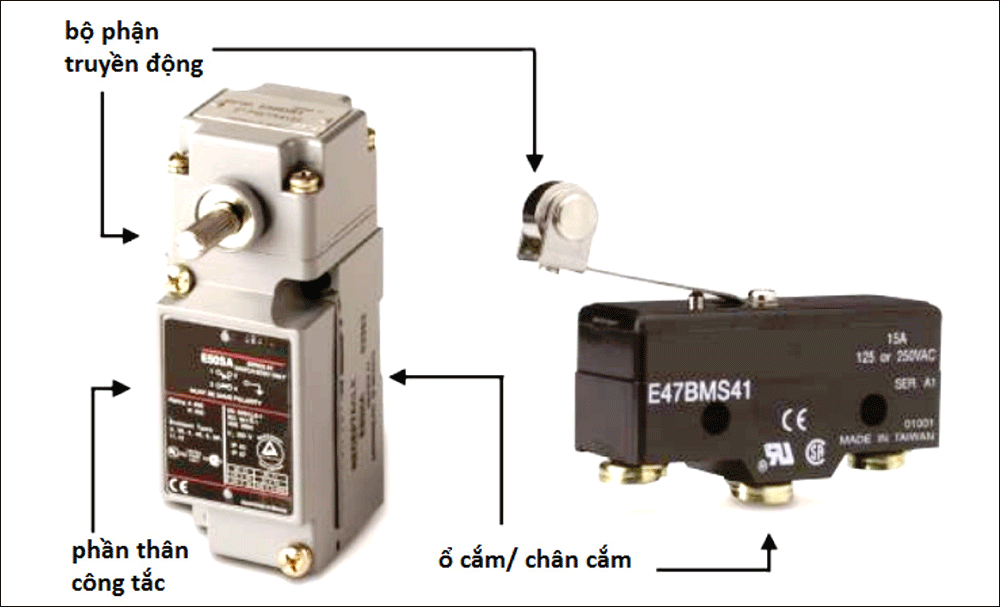

Cấu tạo chi tiết của công tắc hành trình

Trong ngành công nghiệp, công tắc hành trình 3 chân sẽ được dùng nhiều hơn. Ngoài ra, còn có công tắc 2 chân, công tắc 2 cặp tiếp điểm, công tắc 2 chiều,... Nhưng tất cả chúng đều có cấu tạo tương tự nhau và khá đơn giản với các bộ phận như:

• Bộ phận tiếp điểm: Sẽ bao gồm các cặp tiếp điểm, có nhiệm vụ đóng ngắt theo tác động từ bộ phận truyền động đưa đến.
• Bộ phận truyền động: Tiếp xúc trực tiếp với các vật thể cần giám sát chuyển động, tùy thuộc nhu cầu sử dụng mà chúng có đặc điểm cấu tạo khác nhau.
• Chân kết nối điện: Các đầu terminal dùng để đấu dây cho công tắc hành trình có thể hoạt động.

Về cơ bản thì đây vẫn là một loại công tắc, cho nên cấu tạo tương tự như một công tắc điện bình thường, bao gồm các chân tiếp điểm: Chân COM, chân thường đóng và chân thường hở. Từ đó, tạo thành các cặp tiếp điểm thường hở NO, thường đóng NC.

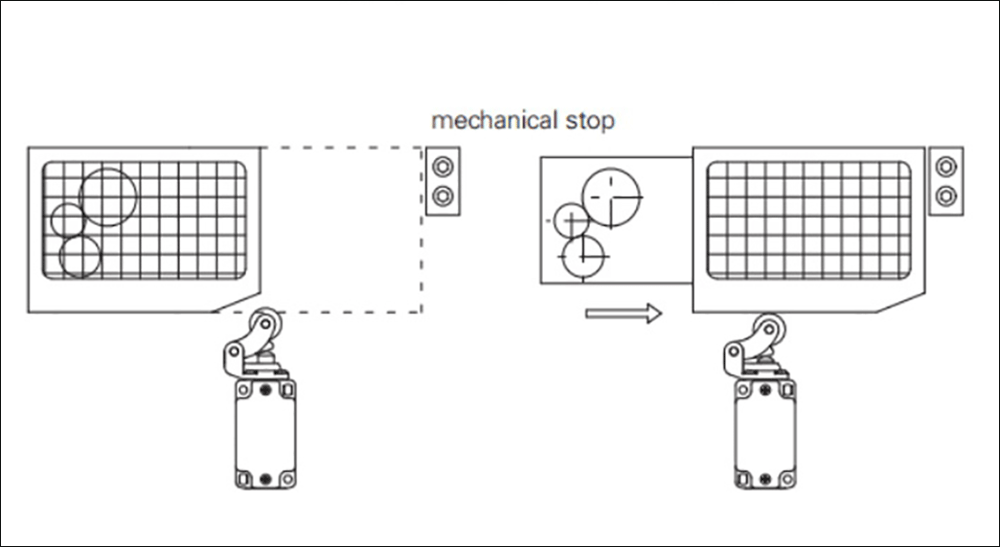

Nguyên lý hoạt động của các loại công tắc hành trình

Nguyên lý hoạt động của công tắc hành trình cũng khá giống với các bộ tiếp điểm của nút nhấn mà chúng ta thường thấy. Nhưng chỉ khác ở chỗ, các vật thể sẽ tác động điều khiển công tắc hành trình thay vì chúng ta đóng ngắt hoạt động của chúng theo cách thủ công.

Ví dụ: Ở tiếp điểm 1NC – 1NO, khi cấp điện vào chân NC hệ thống sẽ hoạt động cho tới khi cơ cấu chấp hành của hệ thống đụng vào công tắc hành trình. Lúc này, tiếp điểm NC chuyển đổi thành NO – máy dừng hoạt động và NO sẽ chuyển thành NC,  đưa về các thiết bị báo hiệu (còi, đèn, PLC…) để cho người vận hành có thể biết.

Các loại công tắc hành trình đang được sử dụng phổ biến

Hiện nay, trên thị trường đang có nhiều loại công tắc hành trình khác nhau và sẽ có cách thức tác động riêng biệt. Cũng vì vậy mà phạm vi ứng dụng sẽ khác nhau. Trong đó, sẽ có một số loại phổ biến như:

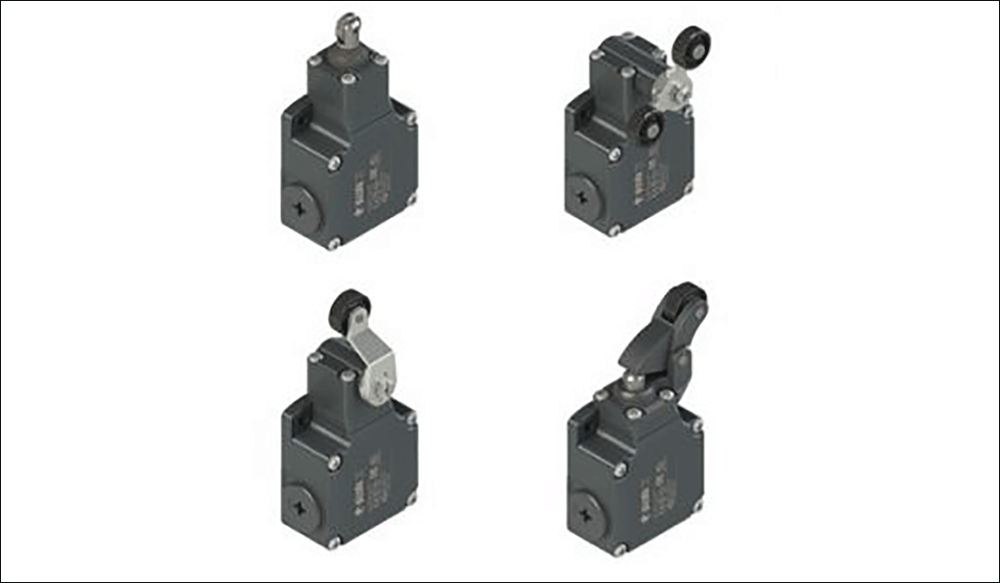

Dạng thân kim loại

Được sử dụng phổ biến trong ngành luyện thép, các máy CNC hay những khu vực có va đập với lực mạnh. Có khả năng chịu nhiệt lên đến 120 độ C và tuổi thọ hơn 20,000,000 lần đóng mở, đạt tiêu chuẩn IP67. Loại công tắc này đảm bảo sự an toàn, độ chính xác cao với môi trường làm việc khắc nghiệt.

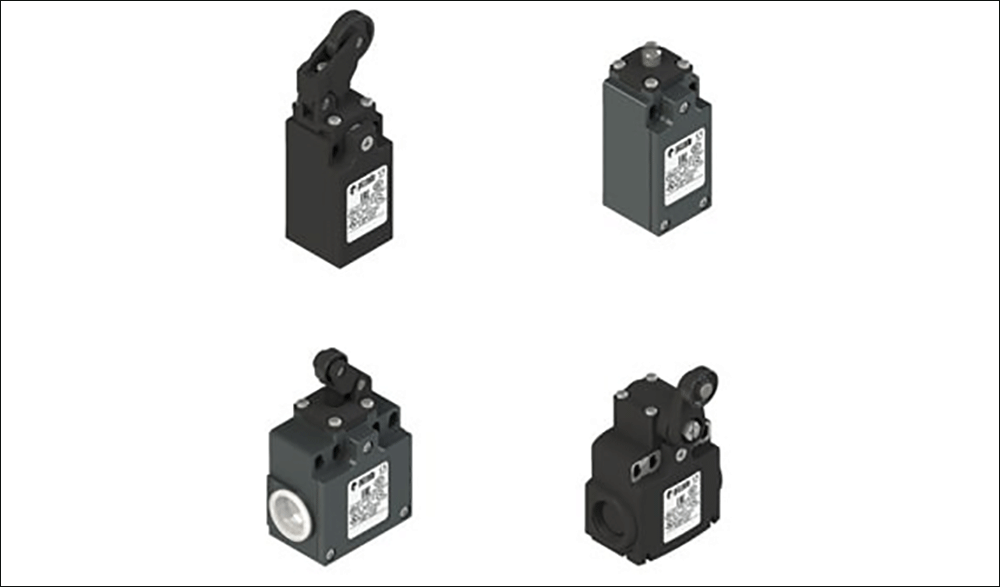

Dạng thân nhựa

Công tắc đạt tiêu chuẩn chống bụi chống nước IP67, nhiệt độ làm việc lên đến 80°C, có điện áp hoạt động tối đa là 500VAC với dòng điện hoạt động là 1A. Loại công tắc này có thiết kế gọn nhẹ, được ứng dụng nhiều trong các lĩnh vực như: ngành gỗ, ngành sữa,…

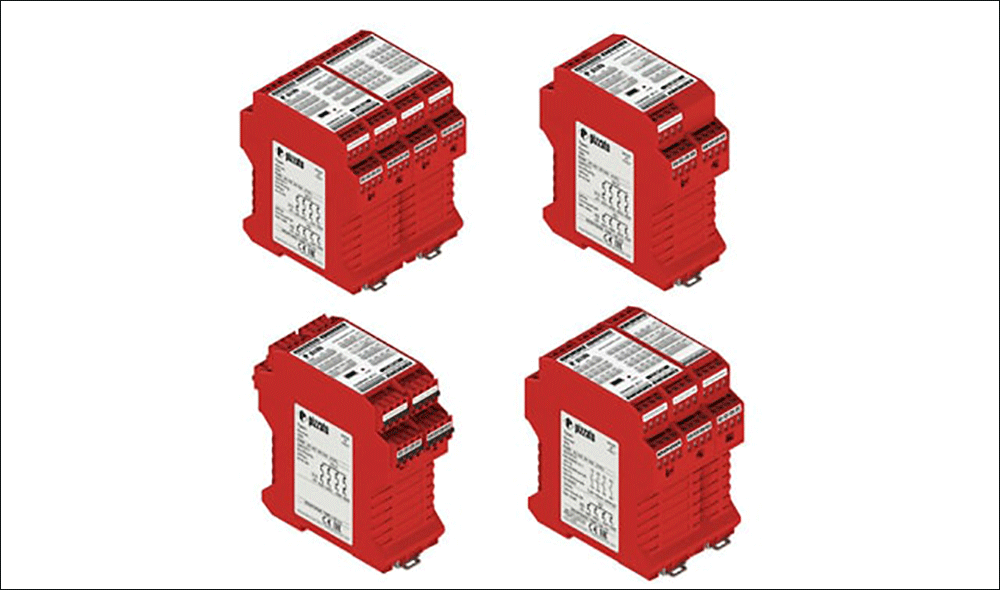

Dạng module

Công tắc hành trình dạng module, đạt tiêu chuẩn IP67 và có thể lên đến IP69K. Loại công tắc này được ứng dụng trong những môi trường thường xuyên tiếp xúc với nước hoặc nước phun trực tiếp với áp suất cao. Với thiết kế nhỏ gọn, phù hợp các ngành như: thực phẩm, thủy hải sản, ngành sơn,…

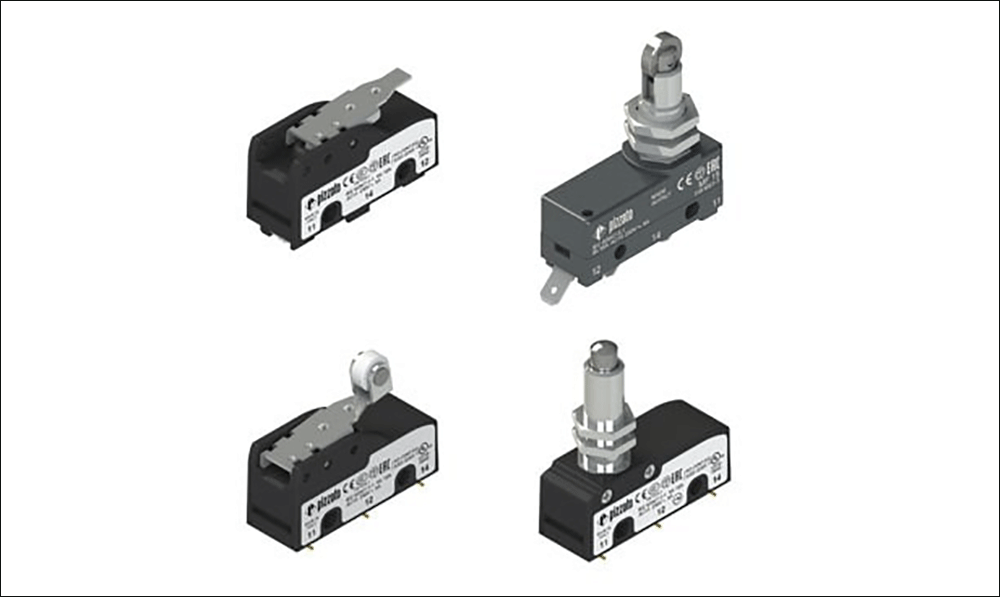

Dạng đòn bẩy

Loại công tắc hành trình dạng đòn bẩy được thiết kế gọn nhẹ và cấu tạo đơn giản nhất trong đa số các loại khác. Được trang bị IP65 và có cover che dưới đế để nâng cao khả năng chống bụi và nước.

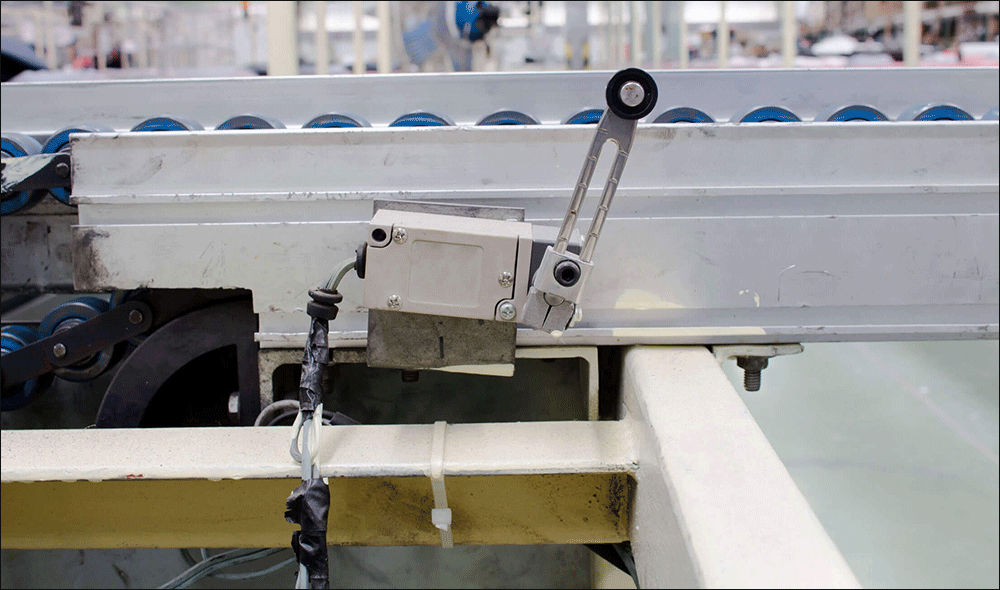

Các phạm vi ứng dụng công tắc hành trình hiện nay

Các loại công tắc hành trình sẽ biến chuyển động thành dạng điện năng để kích hoạt một quá trình khác trong dây chuyền sản xuất hoặc chế tạo. Do đó, sẽ được sử dụng trong nhiều dây chuyền sản xuất khác nhau và thường dùng nhiều nhất trong các dây chuyền dùng khí nén.

Trong khi tại các nhà máy, loại công tắc này được sử dụng nhiều ở: trên dây chuyền sản xuất, băng tải hoặc băng chuyền,… để giới hạn hành trình nói chung. Có nghĩa là khi cơ cấu tác động vào vị trí công tắc sẽ làm ngắt nguồn cung cấp cho cơ cấu. Công tắc hành trình được ứng dụng ở các nhà máy để làm nhiệm vụ như:

• Hỗ trợ phát hiện sự tiếp xúc của đối tượng.
• Có thể đếm tác động hoặc điểm sản phẩm.
• Hỗ trợ người dùng phát hiện phạm vi di chuyển.
• Phát hiện vị trí, giới hạn chuyển động của vật thể.
• Ngắt mạch khi có sự cố hay gặp trục trặc nào đó.
• Có khả năng phát hiện tốc độ của vật thể.

Những ưu nhược điểm của công tắc hành trình

Mỗi loại công tắc hành trình sẽ có những ưu nhược điểm khác nhau. Điều này giúp ích trong công tác trang bị và đầu tư cho dây chuyền sản xuất hay các thiết bị hỗ trợ sản xuất, cụ thể thì các ưu và nhược điểm như sau:

Ưu điểm

• Có khả năng tiêu thụ ít năng lượng điện.
• Được ứng dụng trong hầu hết các ngành công nghiệp.
• Hỗ trợ điều khiển nhiều tải.
• Đáp ứng tốt cho các điều kiện cần độ chính xác và có tính lặp lại.

Nhược điểm

• Hạn chế với thiết bị có tốc độ chuyển động tương đối thấp.
• Cần tiếp xúc trực tiếp với thiết bị.
• Do tiếp xúc nên các bộ phận cơ khí dễ bị mòn.

Các thương hiệu sản xuất công tắc hành trình tại Việt Nam

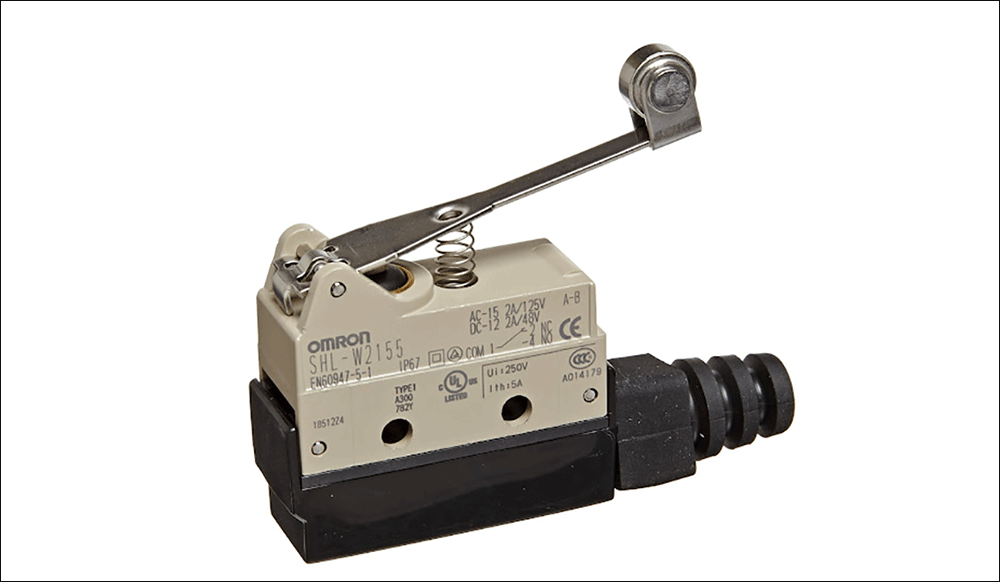

Công tắc hành trình Omron

Công tắc hành trình Omron, có xuất xứ từ Châu Á và các nhà máy sản xuất hầu hết tại Trung Quốc. Loại công tắc này đang được sử dụng phổ biến tại Việt Nam từ rất sớm và được ứng dụng nhiều nhất trong các ngành công nghiệp.

Với đa dạng mẫu mã và có độ bền khá cao nên rất được ưa chuộng, phù hợp với nhiều ứng dụng trong các hệ thống và thiết bị sản xuất. Tuy nhiên, do sản xuất tại Trung Quốc nên việc bảo hành và bảo trì cũng gặp không ít trở ngại.

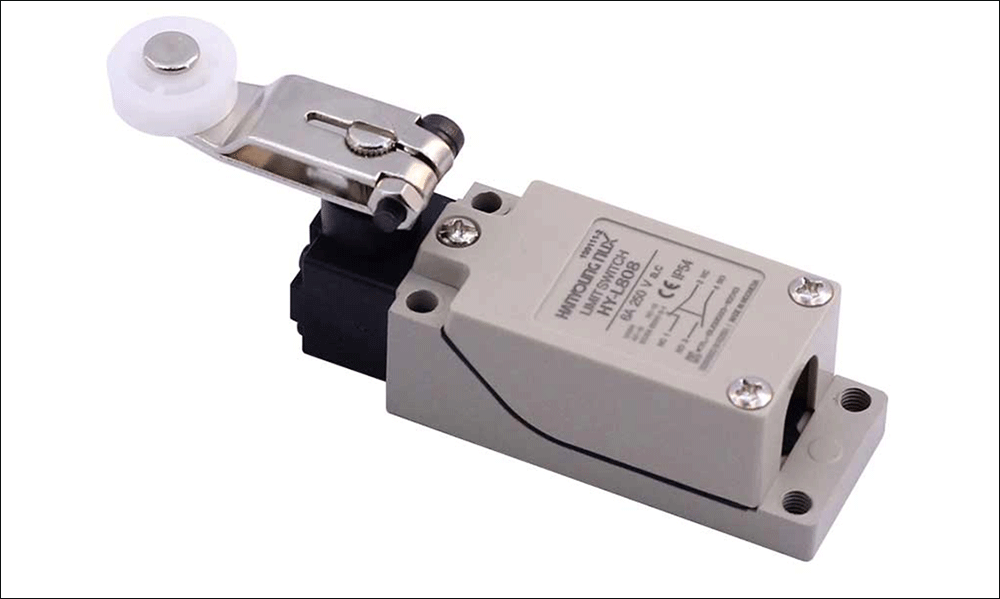

Công tắc hành trình Hanyoung

Công tắc hành trình Hanyoung, có xuất xứ từ Hàn Quốc, chỉ mới xuất hiện tại thị trường Việt Nam khoảng 5 năm trở lại đây, nhà máy sản xuất được đặt tại Indonesia.

Loại công tắc này có giá thành tương đối thấp, chất lượng khá tốt, khả năng đáp ứng công việc ở mức tương đối, độ bền vừa phải. Ngoài ra, không có sự đa dạng về mẫu mã nên thị trường tiêu thụ sản phẩm của hãng này cũng không quá lớn.

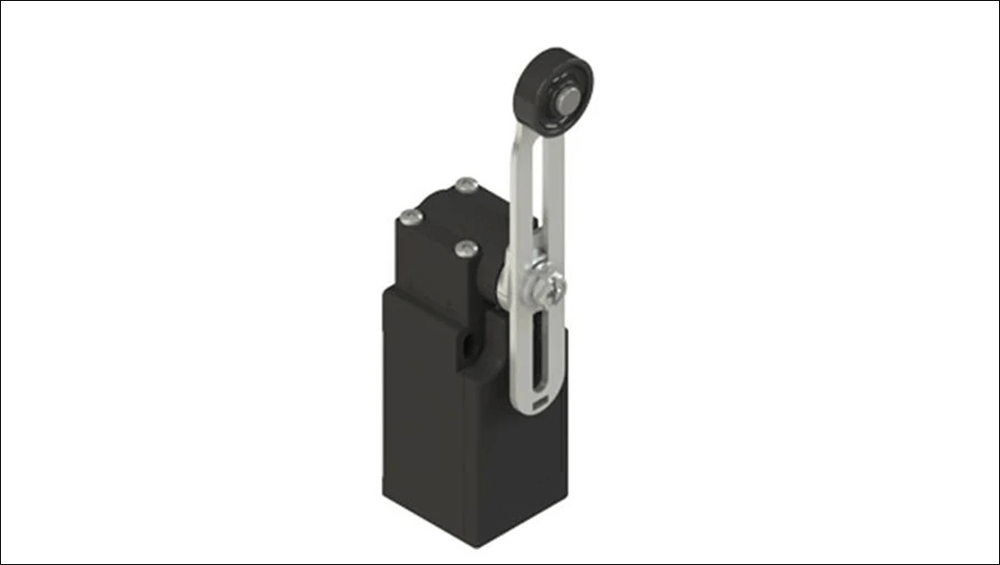

Công tắc hành trình Pizzato

Công tắc hành trình Pizzato, có xuất xứ từ Ý và có mặt tại Việt Nam khoảng 2-3 năm trở lại đây. Các loại công tắc này đều đạt tiêu chuẩn hàng đầu thế giới, đảm bảo chất lượng an toàn cho người dùng. Các sản phẩm của hãng hiện đang có mặt ở khắp nơi tại Châu Âu và có văn phòng đại diện tại Mỹ, Ấn Độ, Hàn Quốc.

Tạm kết

Bài viết trên FPT Shop đã giới thiệu đến bạn đọc những thông tin hữu ích về công tắc hành trình. Mong rằng qua đây bạn đọc sẽ có thể lựa chọn công tắc phù hợp nhất với yêu cầu và mục đích sử dụng của mình.
