Dây điện 2x4 chịu tải bao nhiêu w, công suất chịu tải dây điện

Các giá trị công suất chịu tải trong các bảng dưới đây cho biết dây điện 2x4 chịu tải bao nhiêu w. Chúng được xác định dựa trên điều kiện nhiệt độ môi trường không vượt quá 40 độ C và cũng đã xem xét đến vấn đề sụt áp nhằm đảm bảo chất lượng cung cấp điện an toàn và ổn định cho các hệ thống điện trong các khu nhà ở.

Công suất chịu tải của dây cáp Duplex Du-CV và Duplex Du-CX

Độ dài đường dây được đề xuất sử dụng được tính toán để giữ cho độ sụt áp không vượt quá 5% ở điều kiện đầy tải.

Trong trường hợp nguồn điện là 1 pha 2 dây với điện áp 220V, sau khi chọn tiết diện ruột dẫn phù hợp với công suất nhưng không phù hợp với chiều dài đường dây mong muốn, chỉ cần tăng tiết diện lên một cấp (ví dụ từ 3mm2 lên 4mm2) và kiểm tra lại theo công thức (0,187 x P x L / S <= 11).

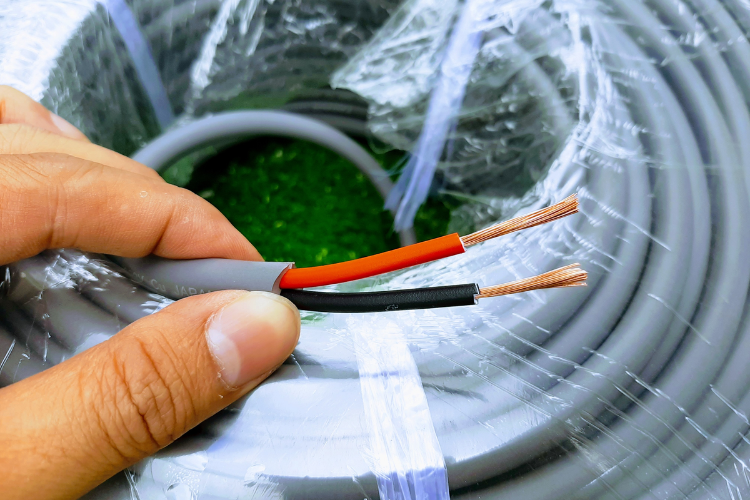

Dây điện 2x4 chịu tải bao nhiêu w, bảng công suất chịu tải của các loại dây dẫn điện - hình 1

Nếu điều kiện này được đáp ứng, tiết diện dây vừa tăng lên đã phù hợp. Nếu không đạt được điều kiện, tiếp tục tăng tiết diện ruột dẫn lên một cấp nữa và thực hiện kiểm tra lại như trên, lặp lại quá trình cho đến khi điều kiện được đáp ứng.

Bạn có thể áp dụng công thức dưới đây để tính toán khi mua dây dẫn diện:

(0,187 x P x L) / S <=11

Trong đó:

P: Công suất bạn cần tính toán để chọn dây dẫn điện phù hợp (kW)
L: Chiều dài đường dây dẫn điện mà bạn mong muốn (m)
S: Tiết diện ruột dẫn của dây dẫn điện (mm2)

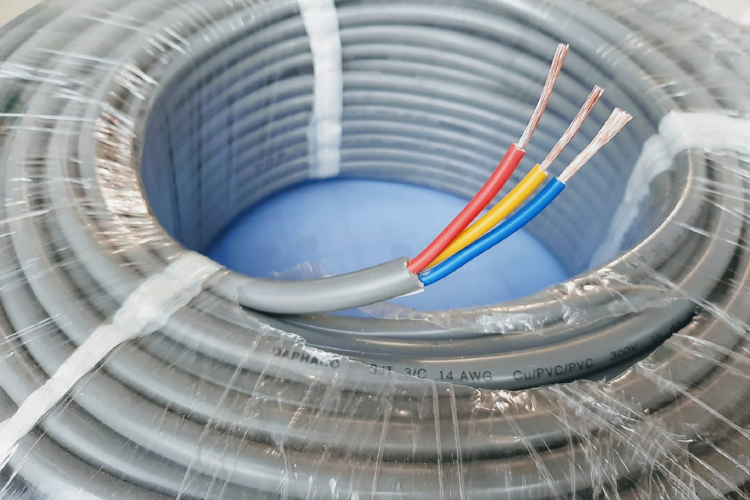

Dây điện 2x4 chịu tải bao nhiêu w, bảng công suất chịu tải của các loại dây dẫn điện - hình 2

Công suất chịu tải của dây điện VC, CV và CVV

Tiết diện ruột dẫn	Công suất chịu tải
0,5 mm2	≤ 0,8 kW
0,75 mm2	≤ 1,3 kW
1,0 mm2	≤ 1,8 kW
1,25 mm2	≤ 2,1 kW
1,5 mm2	≤ 2,6 kW
2,0 mm2	≤ 3,6 kW
2,5 mm2	≤ 4,4 kW
3 mm2	≤ 5,6 kW
4 mm2	≤ 7,3 kW
5 mm2	≤ 8,7 kW
6 mm2	≤ 10,3 kW
7 mm2	≤ 11,4 kW
8 mm2	≤ 12,5 kW
10 mm2	≤ 14,3 kW

Công suất chịu tải của dây điện VC, CV và CVV được nêu trong bảng trên phù hợp cho chiều dài dây dẫn điện lên đến 30m, cùng với độ sụt áp không quá 5% ở điều kiện đầy tải.

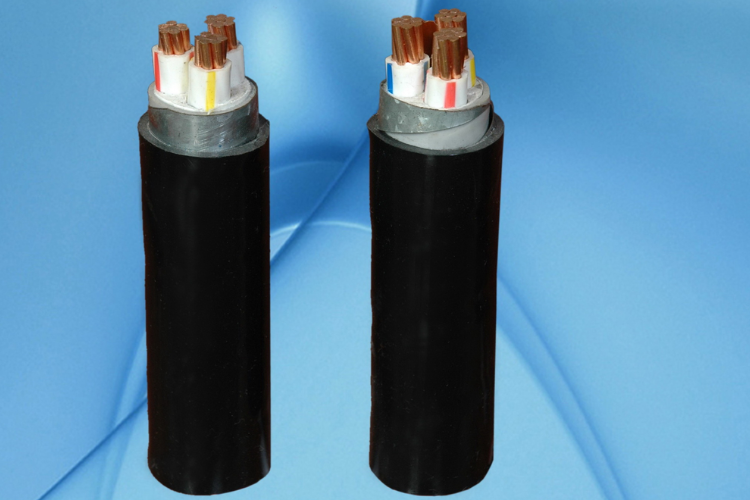

Dây điện 2x4 chịu tải bao nhiêu w, bảng công suất chịu tải của các loại dây dẫn điện - hình 3

Công suất chịu tải của dây dẫn điện đôi mềm VCm, VCmd, VCmx, VCmt và VCmo

Tiết diện ruột dẫn	Công suất chịu tải
0,5 mm2	≤ 0,8 kW
0,75 mm2	≤ 1,2 kW
1,0 mm2	≤ 1,7 kW
1,25 mm2	≤ 2,1 kW
1,5 mm2	≤ 2,4 kW
2,0 mm2	≤ 3,3 kW
2,5 mm2	≤ 4 kW
3,5 mm2	≤ 5,7 kW
4 mm2	≤ 6,2 kW
5,5 mm2	≤ 8,8 kW
6 mm2	≤ 9,6 kW

Công suất chịu tải của dây dẫn điện đôi mềm VCm, VCmd, VCmx, VCmt và VCmo được đưa ra trong bảng trên phù hợp cho chiều dài dây dẫn điện lên đến 30m với độ sụt áp không lớn hơn 5% ở điều kiện đầy tải.

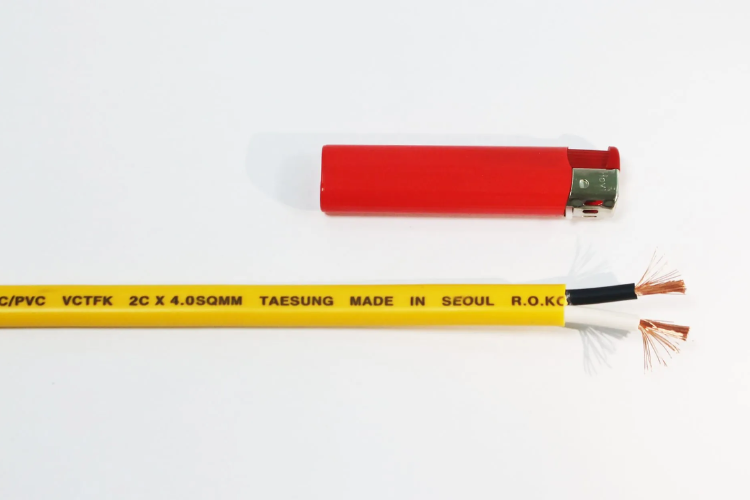

Dây điện 2x4 chịu tải bao nhiêu w, bảng công suất chịu tải của các loại dây dẫn điện - hình 4

Công suất chịu tải của dây dẫn điện VA

Tiết diện ruột dẫn	Công suất chịu tải
1 mm2	≤ 0,8 kW
1,5 mm2	≤ 1,2 kW
2 mm2	≤ 1,7 kW
2,5 mm2	≤ 2,1 kW
3 mm2	≤ 2,4 kW
4 mm2	≤ 3,3 kW
5 mm2	≤ 4 kW
6 mm2	≤ 5,7 kW
7 mm2	≤ 6,2 kW
8 mm2	≤ 8,8 kW
10 mm2	≤ 9,6 kW
12m2	≤ 13,2 kW

Công suất chịu tải của dây dẫn điện VA được nêu trong bảng bên trên phù hợp với dây dẫn có chiều dài lên đến 30m cùng độ sụt áp không lớn hơn 5% ở điều kiện đầy tải.

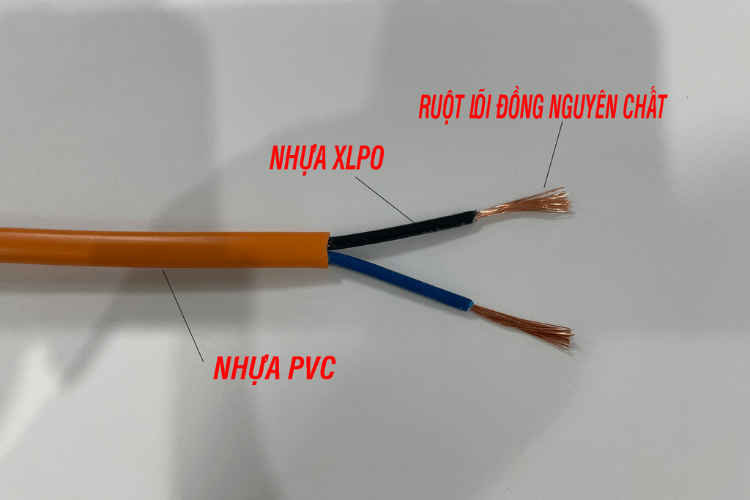

Dây điện 2x4 chịu tải bao nhiêu w, bảng công suất chịu tải của các loại dây dẫn điện - hình 5

Tổng kết

Qua bài viết trên, hẳn là bạn đã có câu trả lời cho câu hỏi dây điện 2x4 chịu tải bao nhiêu w rồi đúng không? Hy vọng rằng những thông tin trên đây có thể giúp ích cho bạn trong cuộc sống và lựa chọn được loại dây dẫn phù hợp nhất với nhu cầu sử dụng nhé.
