DN là gì? Tìm hiểu kích thước ống và bảng quy đổi tiêu chuẩn

Trong lĩnh vực xây dựng và lắp đặt hệ thống cấp thoát nước, việc lựa chọn kích thước ống phù hợp đóng vai trò then chốt, ảnh hưởng trực tiếp đến hiệu suất hoạt động và độ bền của công trình. Một thuật ngữ quen thuộc thường được nhắc đến khi nói về kích thước ống là "DN". Tuy nhiên, không phải ai cũng hiểu rõ ý nghĩa và cách quy đổi của thuật ngữ này. Bên cạnh đó, việc xác định loại ống phù hợp với mục đích sử dụng cũng là một thách thức, đòi hỏi sự am hiểu về các nguyên lý cơ bản liên quan đến kích thước và đặc tính của từng loại ống. Bài viết dưới đây sẽ giúp bạn nắm rõ hơn về DN là gì, cũng như cách lựa chọn kích thước ống nước tối ưu nhất cho các yêu cầu kỹ thuật trong công trình.

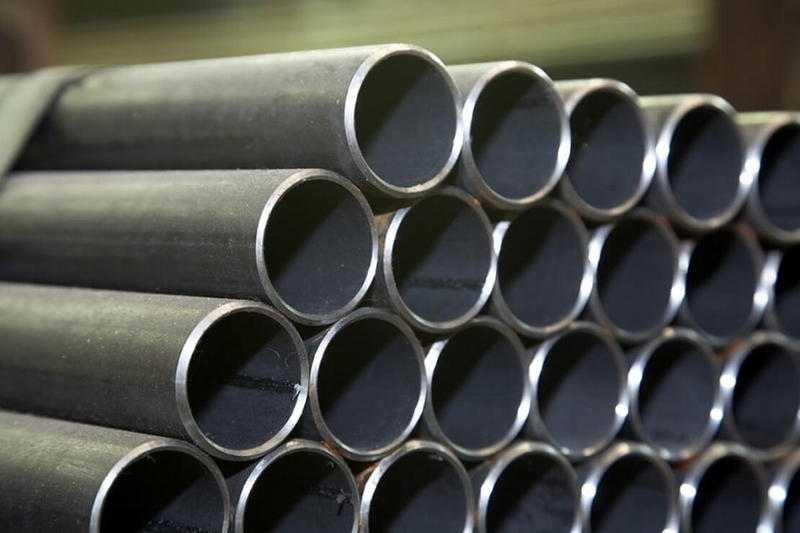

DN là gì?

DN là gì? DN (viết tắt của Diamètre Nominal trong tiếng Pháp) hay còn gọi là kích thước ống danh định, là một thuật ngữ kỹ thuật dùng để biểu thị kích thước tiêu chuẩn của các thiết bị như đường ống, van công nghiệp, phụ kiện,… DN thường được tính theo đường kính trong danh nghĩa của thiết bị, với đơn vị đo là mm hoặc DN.

Hệ thống kích thước DN được xây dựng theo tiêu chuẩn ISO và được ứng dụng rộng rãi trên toàn cầu. Đây là một giải pháp lý tưởng cho nhiều môi trường làm việc khác nhau như:

Hệ thống cấp thoát nước.
Hệ thống thủy lực.
Hệ thống khí nén hoặc hơi.
Hệ thống xăng dầu.

DN có thể áp dụng với nhiều loại vật liệu như inox, gang, thép, đồng, nhựa, ... Nhờ có hệ thống tiêu chuẩn DN, việc thiết kế, lựa chọn và lắp đặt các thiết bị trở nên đơn giản và hiệu quả hơn, đảm bảo sự tương thích và đồng bộ trong các hệ thống công nghiệp.

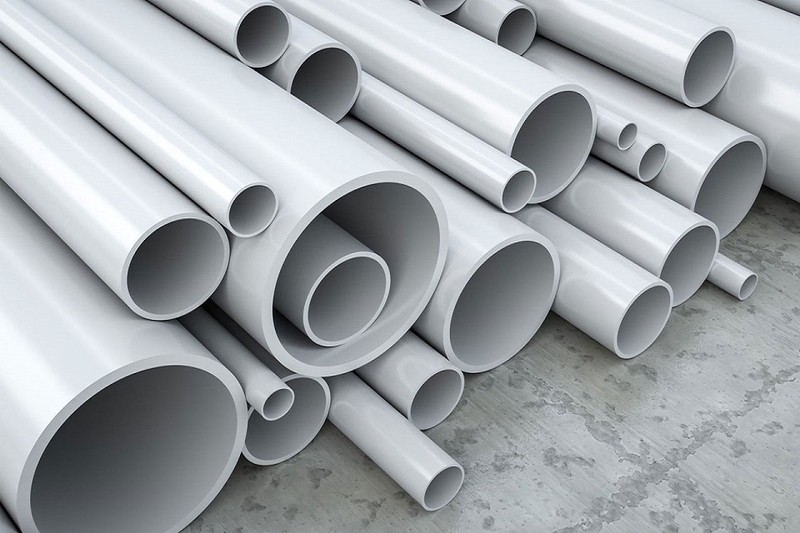

Các tiêu chuẩn đường kính ống nhựa tại Việt Nam

Hiện nay, trên thế giới có nhiều tiêu chuẩn đường kính ống nhựa khác nhau, và tại Việt Nam, các sản phẩm ống nhựa cùng phụ tùng đi kèm chủ yếu tuân theo bốn hệ tiêu chuẩn dưới đây:

Hệ inch

Áp dụng các tiêu chuẩn như BS 3505 và ISO 1452.
Được sử dụng rộng rãi tại khu vực miền Nam và miền Trung.

Hệ mét

Dựa trên các tiêu chuẩn ISO 4422 và ISO 1452.
Phổ biến chủ yếu tại miền Nam.

Hệ mét (Theo phụ lục C của TCVN 8491)

Đây là tiêu chuẩn nội địa dựa trên Tiêu chuẩn Việt Nam (TCVN).
Được sử dụng phổ biến tại khu vực miền Bắc.

Hệ JIS

Áp dụng với các sản phẩm xuất xứ từ Nhật Bản, Đài Loan, Thái Lan, Singapore,…
Phù hợp với các dự án yêu cầu tuân thủ tiêu chuẩn Nhật Bản.

Việc lựa chọn tiêu chuẩn phù hợp không chỉ giúp đảm bảo chất lượng và hiệu quả lắp đặt mà còn tăng khả năng tương thích giữa các hệ thống sử dụng ống nhựa.

Các đơn vị đo kích thước ống phổ biến hiện nay

Trong lĩnh vực đường ống và phụ kiện, việc sử dụng các đơn vị đo khác nhau là rất phổ biến để phù hợp với các tiêu chuẩn quốc tế và yêu cầu thực tế. Dưới đây là một số đơn vị thường được sử dụng:

Inch (Đơn vị quốc tế)

Inch là đơn vị đo chiều dài hoặc khoảng cách, được viết tắt là "in" và ký hiệu là dấu phẩy kép (").
Ví dụ: Một đường kính ống nước có kích thước 1/2 inch sẽ được ký hiệu là 1/2".
Inch có nguồn gốc từ Anh và hiện nay phổ biến ở các nước như Mỹ, Canada, và Anh.

DN (Tiêu chuẩn Bắc Mỹ)

DN là gì? DN (viết tắt của Diamètre Nominal hay Nominal Diameter trong tiếng Pháp) là đường kính bên trong của ống, hay chỉ là kích cỡ ống thường được dùng để gọi kèm với tên của ống.

Ví dụ: Một số ký hiệu thông dụng như DN90, DN40,...

Kích thước DN thường được làm tròn và đơn vị đo là mm hoặc “ø”.

Công thức ước tính đường kính trong: Đường kính trong (mm) = Đường kính ngoài (mm) – 2 x Độ dày (mm)

Ví dụ: Với ống DN21, đường kính trong thực tế là 20.5 mm, được làm tròn thành 21 mm, và đường kính ngoài có thể là 23 mm hoặc 24 mm tùy theo tiêu chuẩn.

Phi (ø - Phổ biến tại Việt Nam)

Phi, ký hiệu là “ø”, được gọi là đường kính ngoài danh nghĩa.
Tại Việt Nam, phi thường được tính theo đơn vị mm.

Ví dụ: Ống “ø21” có đường kính ngoài là 21 mm (1 mm tương đương 1 “ø”).

Việc sử dụng các đơn vị đo như inch, DN, hoặc phi không chỉ giúp xác định kích thước chính xác của ống và phụ kiện mà còn đảm bảo sự phù hợp khi lắp đặt trong các hệ thống theo tiêu chuẩn quốc tế và khu vực.

Một số bảng quy đổi tham khảo

Để thuận tiện, người ta đã tạo ra các bảng quy đổi sẵn đường kính danh nghĩa (DN) sang kích thước chính xác của độ dày ống. Bạn có thể tham khảo thêm các mục liên quan để hiểu rõ hơn. Khi đã nắm được khái niệm DN là gì rồi, việc sử dụng và hiểu các bảng quy đổi sẽ trở nên đơn giản hơn.

Bảng này áp dụng cho các tiêu chuẩn như ASTM A106, A53, API 5L, A312, ASME và các tiêu chuẩn quốc tế khác.

Bảng quy đổi kích thước đường ống (DN6 - DN90)

Bảng quy đổi kích thước đường ống từ ⅛" đến 3½" (DN6 - DN90)

DN	ĐK ngoài (mm)	Độ dày thành ống (mm)
DN	ĐK ngoài (mm)	SCH 5	SCH 10	SCH 30	SCH 40	SCH 80	SCH 120	XXS
⅛	10,29	0,889	1,245	1,448	1,727	2,413	---	---
¼	13,72	1,245	1,651	1,854	2,235	3,023	---	---
⅜	17,15	1,245	1,651	1,854	2,311	3,200	---	---
½	21,34	1,651	2,108	---	2,769	3,734	---	7,468
¾	26,67	1,651	2,108	---	2,870	3,912	---	7,823
1	33,40	1,651	2,769	---	3,378	4,547	---	9,093
1¼	42,16	1,651	2,769	2,972	3,556	4,851	---	9,703
1½	48,26	1,651	2,769	3,175	3,683	5,080	---	10,160
2	60,33	1,651	2,769	3,175	3,912	5,537	6,350	11,074
2½	73,03	2,108	3,048	4,775	5,156	7,010	7,620	14,021
3	88,90	2,108	3,048	4,775	5,486	7,620	8,890	15,240
3½	101,60	2,108	3,048	4,775	5,740	8,077	---	16,154

Bảng quy đổi kích thước đường ống (DN100 - DN200)

Inch	DN (mm)	ĐK ngoài (mm)	Độ dày thành ống (mm)
Inch	DN (mm)	ĐK ngoài (mm)	SCH 5	SCH 10	SCH 20	SCH 30	SCH 40 STD	SCH 60	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160
4	100	114,30 mm	2,108 mm	3,048 mm	---	4,775 mm	6,020 mm	7,137 mm	8,560 mm	---	11,100 mm	---	13,487 mm
4½	115	127,00 mm	---	---	---	---	6,274 mm	---	9,017 mm	---	---	---	---
5	125	141,30 mm	2,769 mm	3,404 mm	---	---	6,553 mm	---	9,525 mm	---	12,700 mm	---	15,875 mm
6	150	168,28 mm	2,769 mm	3,404 mm	---	---	7,112 mm	---	10,973 mm	---	14,275 mm	---	18,263 mm
8	200	219,08 mm	2,769 mm	3,759 mm	6,350 mm	7,036 mm	8,179 mm	10,312 mm	12,700 mm	15,062 mm	18,237 mm	20,625 mm	23,012 mm

Bảng quy đổi kích thước đường ống (DN250 - DN600)

Bảng quy đổi kích thước đường ống từ 10" tới 24" (từ DN250 - DN600)

Inch	DN (mm)	ĐK ngoài (mm)	Độ dày thành ống (mm)
Inch	DN (mm)	ĐK ngoài (mm)	SCH 5s	SCH 5	SCH 10s	SCH 10	SCH 20	SCH 30
10	250	273,05 mm	3,404 mm	3,404 mm	4,191 mm	4,191 mm	6,350 mm	7,798 mm
12	300	323,85 mm	3,962 mm	4,191 mm	4,572 mm	4,572 mm	6,350 mm	8,382 mm
14	350	355,60 mm	3,962 mm	3,962 mm	4,775 mm	6,350 mm	7,925 mm	9,525 mm
16	400	406,40 mm	4,191 mm	4,191 mm	4,775 mm	6,350 mm	7,925 mm	9,525 mm
18	450	457,20 mm	4,191 mm	4,191 mm	4,775 mm	6,350 mm	7,925 mm	11,100 mm
20	500	508,00 mm	4,775 mm	4,775 mm	5,537 mm	6,350 mm	9,525 mm	12,700 mm
24	600	609,60 mm	5,537 mm	5,537 mm	6,350 mm	6,350 mm

Inch	Độ dày thành ống (mm)
Inch	SCH 40s	SCH 40	SCH 60	SCH 80s	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160
10	9,271 mm	9,271 mm	12,700 mm	12,700 mm	15,062 mm	18,237 mm	21,412 mm	25,400 mm	28,575 mm
12	9,525 mm	10,312 mm	12,700 mm	12,700 mm	17,450 mm	21,412 mm	25,400 mm	28,575 mm	33,325 mm
14	9,525 mm	11,100 mm	15,062 mm	12,700 mm	19,050 mm	23,800 mm	27,762 mm	31,750 mm	35,712 mm
16	9,525 mm	12,700 mm	16,662 mm	12,700 mm	21,412 mm	26,187 mm	30,937 mm	36,500 mm	40,462 mm
18	9,525 mm	14,275 mm	19,050 mm	12,700 mm	23,800 mm	29,362 mm	34,925 mm	39,675 mm	45,237 mm
20	9,525 mm	15,062 mm	20,625 mm	12,700 mm	26,187 mm	32,512 mm	38,100 mm	44,450 mm	49,987 mm
24	9,525 mm	17,450 mm	24,587 mm	12,700 mm	30,937 mm	38,887 mm	46,025 mm	52,375 mm	59,512 mm

Tạm kết

Hy vọng qua nội dung bài viết này, bạn đã hiểu rõ hơn về thuật ngữ DN là gì và các tiêu chuẩn đường kính ống phổ biến hiện nay. Việc lựa chọn kích thước ống phù hợp không chỉ giúp đảm bảo hiệu quả hoạt động của hệ thống mà còn đảm bảo tính bền vững và an toàn cho công trình. Dù bạn đang thiết kế một hệ thống cấp thoát nước, thủy lực hay khí nén, hiểu biết về các đơn vị đo và quy đổi kích thước ống là rất quan trọng. Hãy áp dụng kiến thức này một cách chính xác để đạt được hiệu quả tối ưu cho các công trình xây dựng và lắp đặt của mình.
