Hàn 4G là gì? Giải đáp cho bạn về các vị trí hàn trong không gian 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G

Hàn 4G và hàn 5G là các kỹ thuật hàn tiên tiến, đòi hỏi độ chính xác và kỹ thuật cao hơn so với các phương pháp hàn truyền thống. Nắm vững kỹ thuật hàn 4G là gì, hàn 5G là gì sẽ giúp bạn nâng cao tay nghề, tăng năng suất và tạo ra mối hàn chất lượng cao. Bài viết dưới đây của FPT Shop sẽ mách bạn hàn 4G là gì, giải đáp cho bạn về các vị trí hàn trong không gian 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G.

Ý nghĩa các vị trí hàn trong không gian

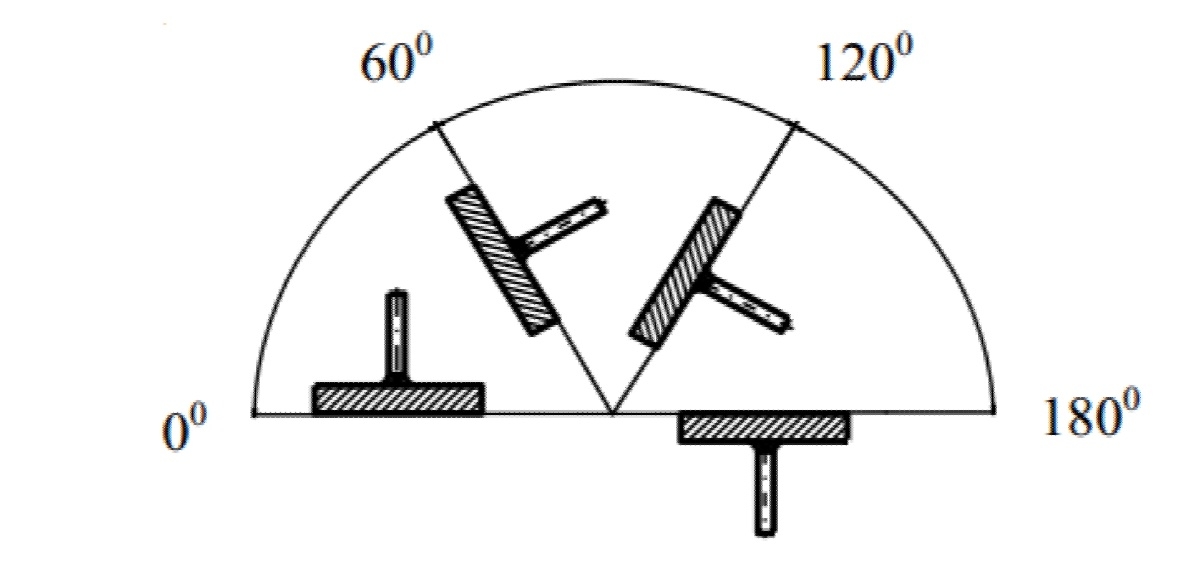

Các vị trí hàn trong không gian được phân loại theo tiêu chuẩn Nga thành bốn loại chính:

• Hàn sấp, hay còn gọi là hàn bằng, là khi các mối hàn được thực hiện trên các mặt phẳng nằm trong khoảng góc từ 0 đến 60 độ.
• Hàn đứng, còn được biết đến như hàn leo, là khi các mối hàn được thực hiện trên các mặt phẳng nằm trong khoảng góc từ 60 đến 120 độ.
• Hàn ngang là khi các mối hàn được thực hiện trên các mặt phẳng nằm trong khoảng góc từ 60 đến 120 độ, với hướng của mối hàn song song với mặt phẳng nằm ngang.
• Hàn trần, hay hàn ngửa, là khi các mối hàn được thực hiện trên các mặt phẳng nằm trong khoảng góc từ 120 đến 180 độ. Thông thường, khi hàn trong tư thế này, thợ hàn phải ngửa mặt lên trên hướng về phía hồ quang, do đó còn được gọi là hàn ngửa.

Trong các vị trí hàn, vị trí hàn sấp được coi là thuận lợi nhất, trong khi vị trí hàn ngửa lại là khó nhất. Để dễ nhận biết thì các vị trí hàn được mã hóa theo quy tắc sau:

Chữ số đầu tiên biểu thị vị trí hàn:

• 1: Tương ứng với vị trí hàn bằng (Horizontal Flat Position)
• 2: Tương ứng với vị trí hàn ngang (Transverse Position)
• 3: Tương ứng với vị trí hàn đứng (Vertical Position)
• 4: Tương ứng với vị trí hàn trần (Overhead Position)

Chữ cái tiếp theo biểu thị loại mối hàn:

• F: Mối hàn góc.
• G: Mối hàn rãnh.

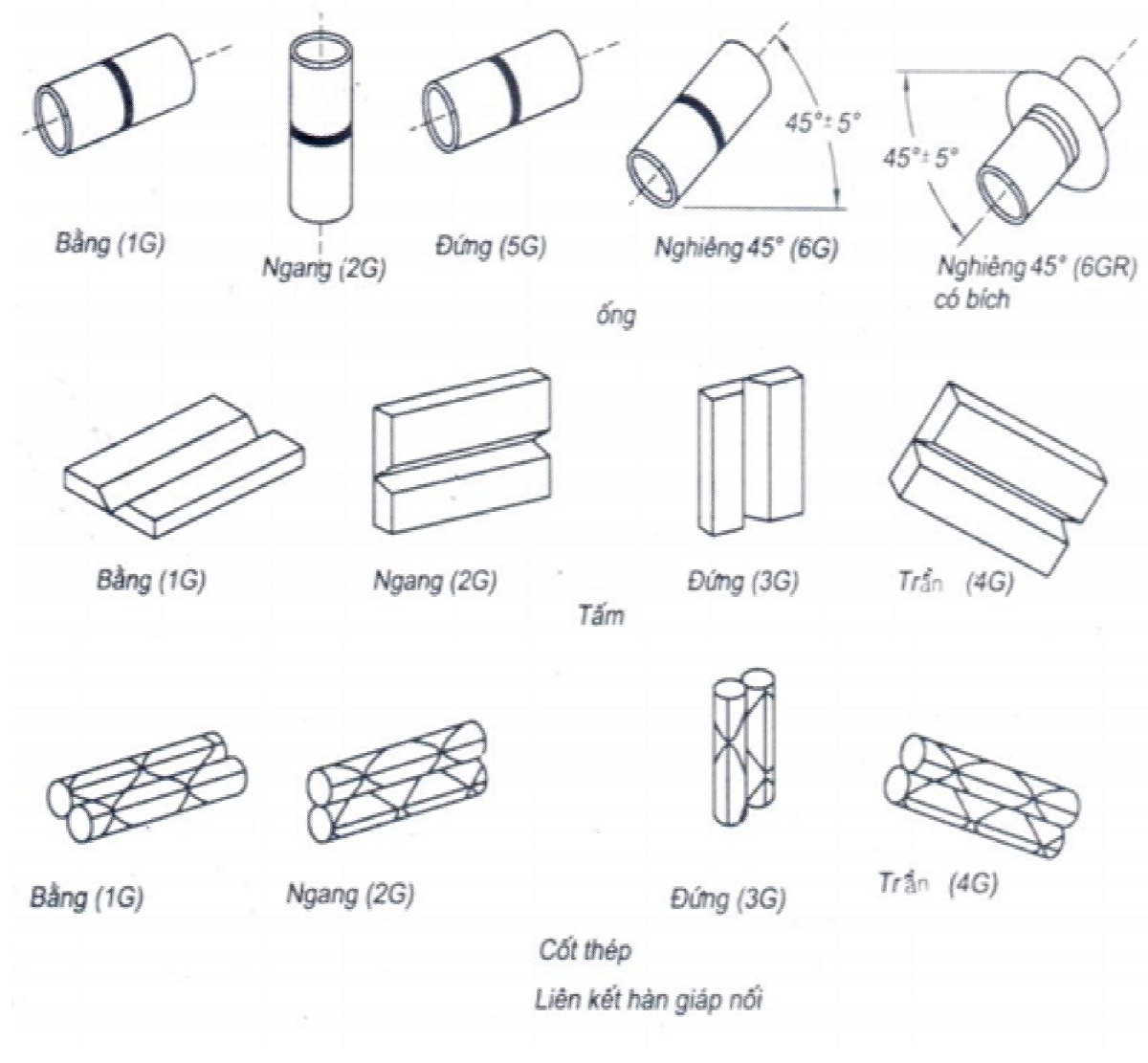

Đối với hàn ống, vị trí và loại mối hàn cũng được phân loại tương tự.

Chữ số đầu tiên chỉ vị trí hàn:

• 1: Ống nằm ngang, thợ hàn thực hiện hàn ở vị trí hàn bằng khi ống quay.
• 2: Ống đứng, thợ hàn thực hiện mối hàn ngang.
• 5: Ống nằm ngang cố định, thợ hàn hàn mối hàn trần, mối hàn ngang và mối hàn bằng.
• 6: Ống ở vị trí 45 độ, thợ hàn thực hiện hàn ở vị trí hàn bằng, hàn ngang, hàn đứng và hàn trần.

Chữ cái tiếp theo biểu thị loại mối hàn:

• F: Mối hàn góc.
• G: Mối hàn rãnh.
• R: Vị trí hạn chế.

Nhiều bạn lăn tăn không biết hàn 4G là gì, hàn 4G khác gì hàn 5G. Thực ra, từ cách mã hóa được mô tả, ta có thể hiểu ý nghĩa của các vị trí hàn trong không gian như sau:

• 1F: Mối hàn góc + vị trí hàn bằng.
• 2F: Mối hàn góc + vị trí hàn ngang.
• 3F: Mối hàn góc + vị trí hàn đứng.
• 4F: Mối hàn góc + vị trí hàn trần.
• 1G: Mối hàn rãnh + vị trí hàn bằng.
• 2G: Mối hàn rãnh + vị trí hàn ngang.
• 3G: Mối hàn rãnh + vị trí hàn đứng.
• 4G: Mối hàn rãnh + vị trí hàn trần.

Đối với hàn ống:

• 5G: Mối hàn rãnh ở vị trí ống ngang cố định, thợ hàn thực hiện hàn ở vị trí hàn trần, mối hàn ngang và mối hàn bằng.
• 6G: Mối hàn rãnh, ống ở vị trí 45 độ, thợ hàn thực hiện hàn ở vị trí hàn bằng, hàn ngang, hàn đứng và hàn trần.

Một số cách hàn thường gặp

Hàn 2F là gì?

Cách hàn 2F là vị trí hàn ngang được áp dụng cho các mối hàn góc. Trong quá trình này, thợ hàn cần giữ kiềm hàn nghiêng 45 độ suốt thời gian hàn. Góc nghiêng của kiềm hàn cũng phụ thuộc vào góc ghép của vật hàn.

Hàn 4F là gì?

Cách hàn 4F là vị trí hàn trần được áp dụng cho các mối hàn góc. Thợ hàn thường giữ kiềm hàn nghiêng 45 độ phía dưới vật hàn, tùy thuộc vào vị trí của vật hàn.

Hàn 1G là gì?

Cách hàn 1G là vị trí hàn bằng dành cho mối hàn rãnh. Ở vị trí này, thợ hàn cần đặt vật hàn ngay dưới kiềm hàn.

Hàn 3G là gì?

Cách hàn 3G có thể thực hiện từ dưới lên hoặc từ trên xuống, cụ thể:

• Vị trí 3G từ dưới lên trên thường được sử dụng cho cả hàn đấu đầu, hàn góc. Trong quá trình hàn, kiềm hàn được giữ nghiêng 45 độ và thợ hàn thực hiện hàn từ dưới lên.
• Vị trí 3G từ trên xuống dưới cũng thường được sử dụng cho hàn đấu đầu, hàn góc nhưng chỉ khác là thợ hàn thực hiện quá trình hàn từ trên xuống. Vị trí này thường được coi là hiệu quả hơn về mặt năng suất.

Hàn 4G là gì?

Hàn 4G là một phương pháp hàn mà trong đó, người thợ hàn phải thao tác ở tư thế trần và hàn nối ghép hai tấm kim loại từ phía dưới.

Hàn 6G là gì?

Vị trí hàn 6G được coi là vị trí hàn khó nhất trong số các vị trí hàn phổ biến. Việc thạo vị trí hàn 6G là điều cần thiết để đạt được chứng chỉ hàn. Tùy thuộc vào điều kiện cụ thể, vị trí hàn 6G cũng có đặc điểm tương đồng với vị trí 5G, nhưng ống hàn sẽ được nghiêng một góc 45 độ. Nó còn được gọi là vị trí hàn 6G Uphill/H-L045 và 6G Downhill/J-L045.

Trong quá trình hàn 6G, có ba phong cách hàn chính: Hàn ngang (khó), hàn bằng (dễ), và hàn đứng (bắt buộc). Quy trình hàn 6G phức tạp hơn so với hầu hết các quy trình hàn khác vì ống hàn được gắn nghiêng một góc 45 độ, khiến cho thợ hàn phải điều chỉnh vị trí cơ thể nhiều lần trong quá trình hàn.

Hơn nữa, kim loại hàn thường chảy từ trên xuống dưới. Việc thực hiện hàn ở vị trí đứng đối mặt với thách thức khiến thợ hàn phải làm việc ở mức độ cao hơn đầu. Do đó, việc luyện tập kỹ năng hàn ở vị trí 6G trước khi thực hiện hàn thực tế là cực kỳ quan trọng.

Thực tế cho thấy, trong công việc hàng ngày, các thợ hàn đã có chứng chỉ hiếm khi gặp phải vị trí hàn 6G. Thường thì nó chỉ xuất hiện trong các bài kiểm tra tuyển dụng cho thợ hàn.

Lưu ý cần biết trong quá trình hàn

Để đảm bảo an toàn trong quá trình hàn, ngoài việc nắm vững kỹ thuật hàn, phân biệt hàn 4G là gì, hàn 6G là gì thì người thợ cần lưu ý những điều sau:

• Luôn kiểm tra an toàn khu vực hàn và các thiết bị trước khi bắt đầu công việc, bao gồm hệ thống điện, máy hàn, và dây cáp hàn.
• Luôn đảm bảo sử dụng đầy đủ trang thiết bị bảo hộ lao động.
• Chọn nơi làm việc thoáng đãng và có quạt thông gió để giảm ô nhiễm khi que hàn cháy tạo ra khí độc và bụi (như bụi mangan, oxit kém...).
• Trong các vị trí hàn khó khăn hoặc kín, như trong ống, thùng kín, cần đảm bảo việc thông gió để tránh nguy cơ trúng độc hơi hàn và luôn có người giám sát.
• Trước khi hàn, cần cạo sạch sơn của vật hàn (đặc biệt là sơn có chứa chì), lau sạch dầu mỡ, và cạo sạch ít nhất 50mm hai bên đường hàn.
• Người có tiền sử bệnh lý về tim, phổi... không nên hàn trong các không gian kín như thùng kín.
• Trước khi hàn, cần xúc sạch và mở nắp các bình chứa chất dễ cháy nổ. Tuyệt đối không hàn các vật chứa áp lực hoặc chất lỏng cao áp.
• Khi hàn ở độ cao, cần đeo dây an toàn bảo hiểm. Khi cắt các dầm xà thì cần chú ý buộc chặt phần cắt để tránh rơi xuống gây tai nạn.
• Khi kết thúc công việc, bắt buộc ngắt cầu dao của máy hàn điện và cầu dao chính.

Tạm kết

Các vị trí hàn trong không gian được phân loại theo tiêu chuẩn Nga, bao gồm hàn sấp, hàn đứng, hàn ngửa và hàn ngang. Biết được hàn 4G là gì cũng như các vị trí hàn trong không gian 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G sẽ giúp bạn có thêm kiến thức và tự tin hơn khi thực hiện các mối hàn.
