Máy phát điện 3 pha là gì? Cấu tạo và nguyên lý hoạt động

Hiện nay, việc sử dụng máy phát điện 3 pha ngày càng trở nên phổ biến vì thiết bị này có những ưu điểm vượt trội so với các loại máy phát điện thông thường. Để hiểu rõ hơn bạn hãy cùng FPT Shop khám phá chi tiết về cấu tạo và nguyên lý hoạt động độc đáo của máy phát điện 3 pha trong bài viết sau đây nhé!

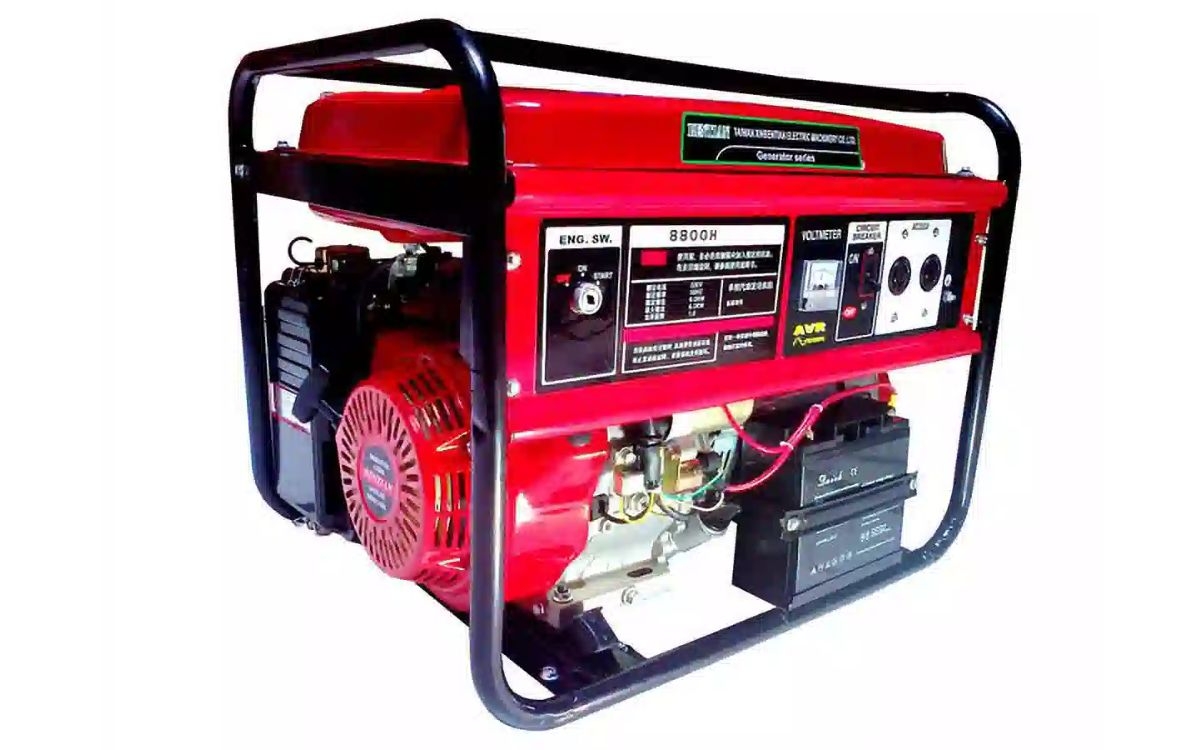

Máy phát điện 3 pha là gì?

Máy phát điện 3 pha là thiết bị điện tạo ra ba dòng điện xoay chiều có cùng biên độ, cùng tần số nhưng lệch pha nhau 120 độ. So với máy phát điện 1 pha, máy phát điện 3 pha mang đến nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp đòi hỏi nguồn năng lượng mạnh mẽ và ổn định.

Máy phát điện 3 pha (ảnh 1)

Phân loại máy phát điện 3 pha

Máy phát điện 3 pha được phân loại theo nhiều tiêu chí khác nhau, phổ biến nhất là dựa vào công suất, nhiên liệu sử dụng và thương hiệu.

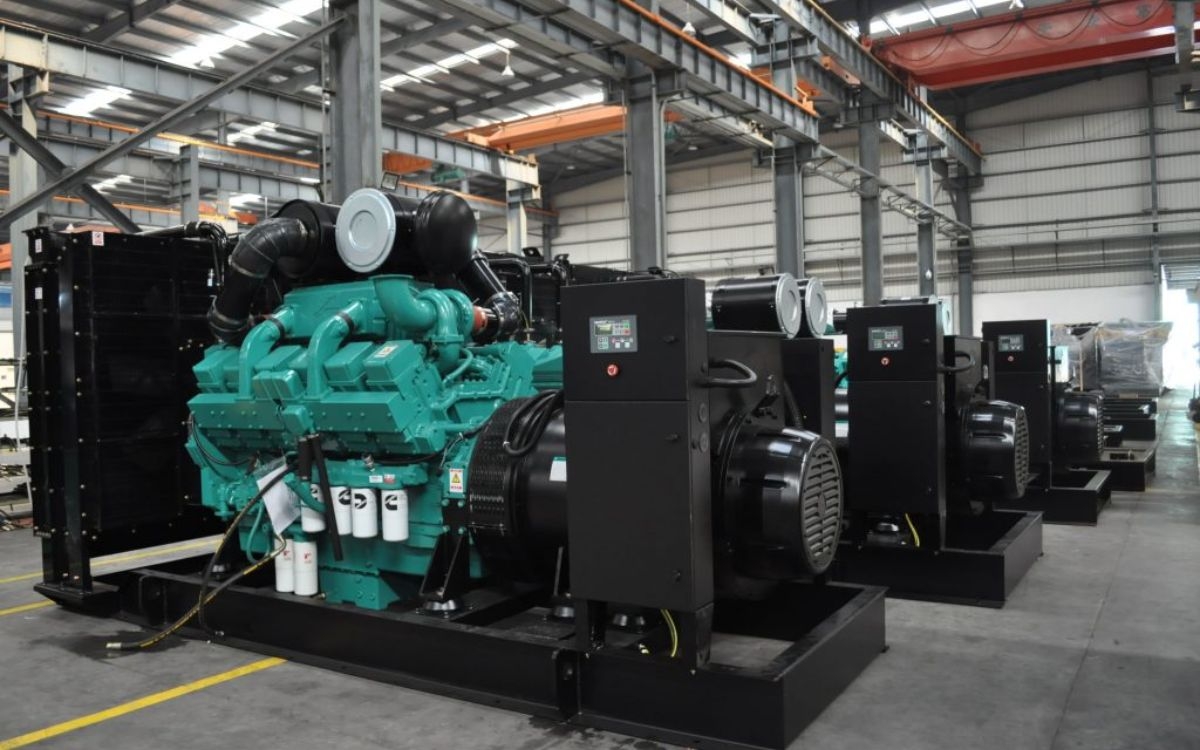

Phân loại theo công suất

Máy phát điện 3 pha mini: Công suất từ 2kVA đến 10kVA, phù hợp cho hộ gia đình, văn phòng nhỏ, cửa hàng,...
Máy phát điện 3 pha công nghiệp: Công suất từ 15kVA đến 2000kVA, sử dụng cho nhà máy, xí nghiệp, công trình xây dựng,...
Máy phát điện 3 pha lớn: Công suất trên 2000kVA, dùng cho các nhà máy, khu công nghiệp lớn, bệnh viện,…

Máy phát điện 3 pha (ảnh 8)

Phân loại theo nhiên liệu sử dụng

Máy phát điện 3 pha chạy xăng: Tiện lợi, dễ di chuyển, phù hợp cho nhu cầu sử dụng tạm thời hoặc khẩn cấp. Tuy nhiên, chi phí nhiên liệu cao hơn so với máy phát điện chạy dầu.
Máy phát điện chạy dầu Diesel: Ít hao nhiên liệu hơn, hoạt động ổn định, thích hợp sử dụng lâu dài. Tuy nhiên, giá thành cao hơn và tiếng ồn lớn hơn so với máy phát điện chạy xăng.
Máy phát điện 3 pha chạy khí gas: Thân thiện môi trường, chi phí nhiên liệu thấp. Tuy nhiên, nguồn cung cấp khí gas chưa phổ biến ở nhiều nơi.

Phân loại theo thương hiệu

Trên thị trường hiện nay có rất nhiều thương hiệu máy phát điện 3 pha uy tín như:

Cummins: Thương hiệu Mỹ, nổi tiếng với độ bền bỉ, tiết kiệm nhiên liệu.
Mitsubishi: Thương hiệu Nhật Bản, chất lượng cao, vận hành êm ái.
Denyo: Thương hiệu Nhật Bản, giá thành hợp lý, dễ sử dụng.
Elemax: Thương hiệu Nhật Bản, thiết kế nhỏ gọn, tiện lợi.
Kofo: Thương hiệu Hàn Quốc, giá thành cạnh tranh, chế độ bảo hành tốt.

Cấu tạo và nguyên lý hoạt động của máy phát điện 3 pha

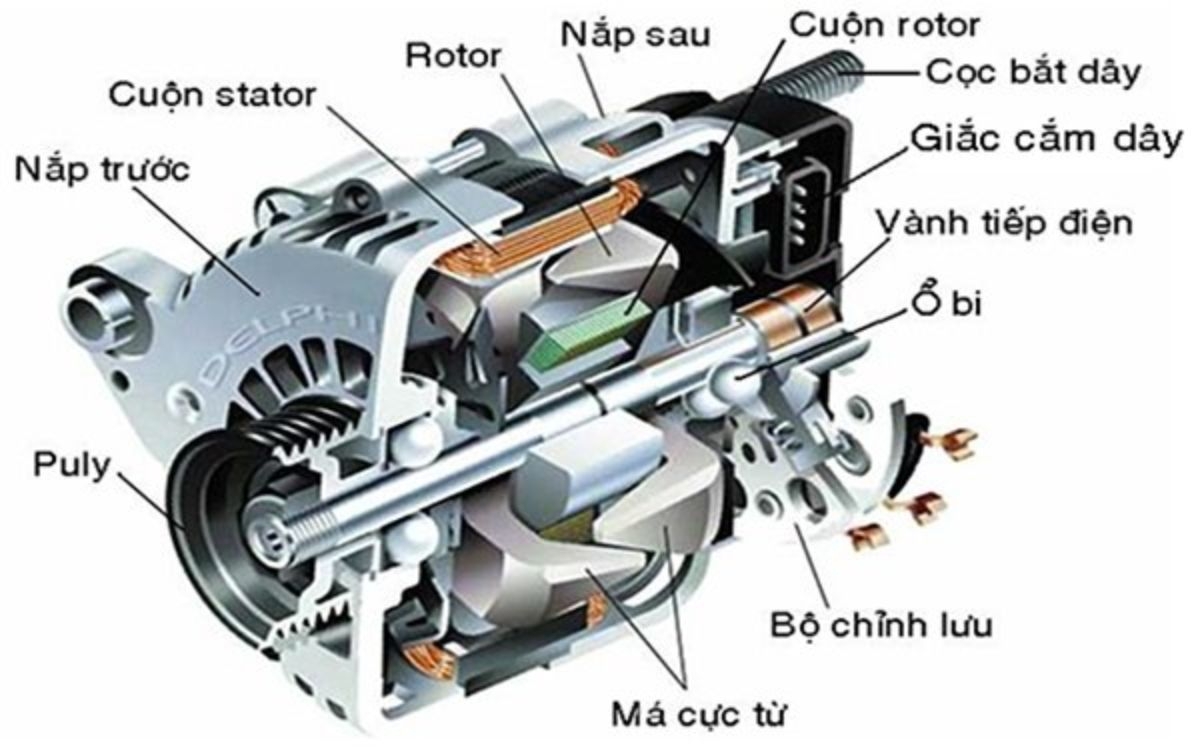

Cấu tạo

Mỗi chiếc máy phát điện 3 pha là một cỗ máy thu nhỏ, bao gồm nhiều bộ phận phối hợp nhịp nhàng để tạo ra dòng điện xoay chiều 3 pha. Nổi bật trong số đó là 8 thành phần chính:

Bộ vỏ khung máy: Bảo vệ các bộ phận bên trong khỏi tác động của môi trường.
Phần bạc lót: Giảm ma sát giữa các bộ phận chuyển động, đảm bảo vận hành êm ái.
Bộ giá đỡ: Cố định máy phát điện, đảm bảo an toàn trong quá trình sử dụng.
Bộ chỉnh lưu: Chuyển đổi dòng điện xoay chiều thành dòng điện một chiều nếu cần thiết.
Bảng điều khiển: Hiển thị thông số hoạt động và cho phép điều chỉnh các chức năng của máy.
Vòng tiếp điện: Truyền điện từ stato ra ngoài.
Phần cảm roto: Nam châm điện hoặc nam châm vĩnh cửu, tạo ra từ trường biến thiên.
Phần ứng stato: Gồm 3 cuộn dây bố trí lệch nhau 120 độ, nơi sản sinh ra dòng điện xoay chiều 3 pha.

Máy phát điện 3 pha (ảnh 2)

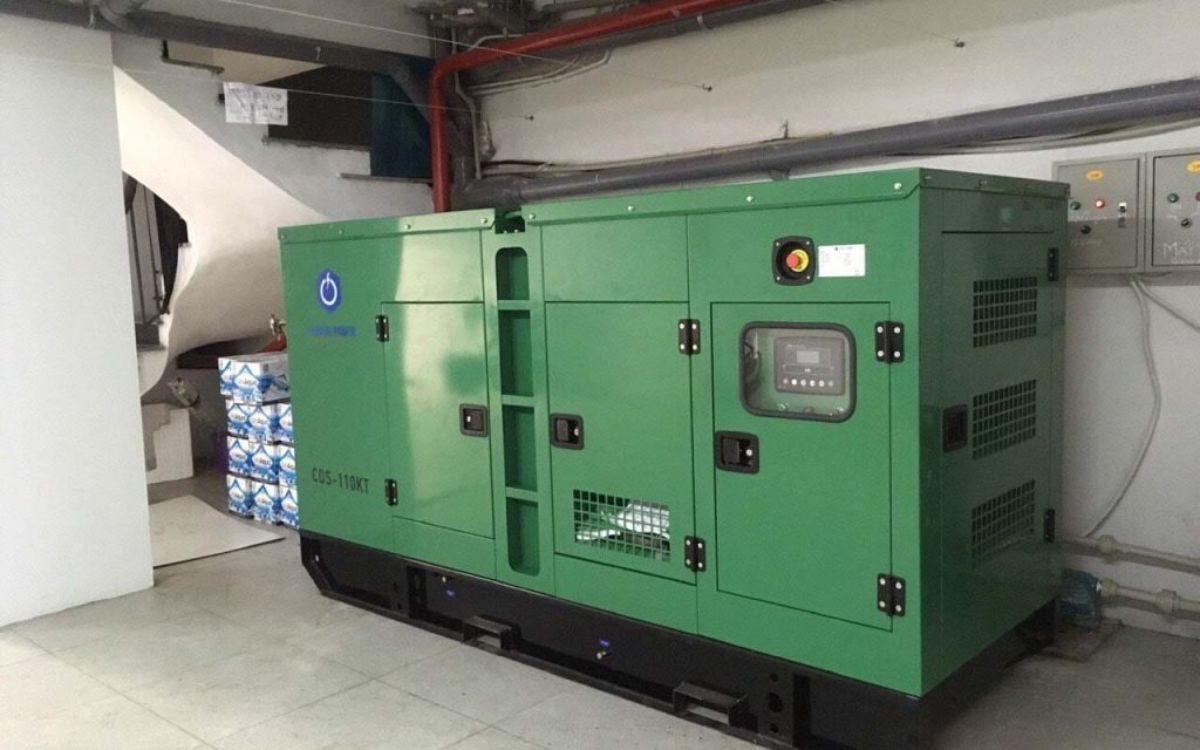

Nguyên lý hoạt động

Nguyên lý hoạt động của máy phát điện 3 pha là dựa trên hiện tượng cảm ứng điện từ. Hiệu quả hoạt động của nó phụ thuộc vào sự kết hợp hoàn hảo giữa hai bộ phận chính: roto và stato.

Theo đó:

Roto: Là phần quay bên trong, thường được làm bằng nam châm vĩnh cửu hoặc nam châm điện.
Stato: Là phần đứng yên bên ngoài, gồm 3 cuộn dây được quấn lệch nhau 120 độ trên lõi thép.

Khi roto quay, từ trường của nó sẽ biến thiên liên tục cắt qua các cuộn dây stato và hiện tượng này gây ra hiệu điện thế cảm ứng trong mỗi cuộn dây. Giá trị của hiệu điện thế cảm ứng này thay đổi theo thời gian, tạo thành dòng điện xoay chiều. Do 3 cuộn dây stato lệch pha nhau 120 độ, nên ta sẽ thu được 3 pha điện áp có biên độ bằng nhau và lệch pha nhau 120 độ.

Máy phát điện 3 pha (ảnh 3)

Các ứng dụng quan trọng của máy phát điện 3 pha

Máy phát điện 3 pha đóng vai trò thiết yếu trong đời sống hiện đại, cung cấp nguồn điện dự phòng cho mọi lĩnh vực, từ sản xuất công nghiệp đến nông nghiệp, giao thông vận tải, và cả đời sống gia đình. So với máy phát 1 pha, máy 3 pha sở hữu nhiều ưu điểm vượt trội, đáp ứng nhu cầu điện năng ngày càng cao của xã hội.

Xem thêm: Máy phát điện 5kW chạy được những thiết bị gì, nên mua của hãng nào tốt nhất?

So sánh giữa máy phát điện xoay chiều 1 pha và 3 pha

Máy phát điện xoay chiều 1 pha và máy phát điện xoay chiều 3 pha đều là những thiết bị quan trọng để cung cấp điện năng cho con người. Tuy nhiên, hai loại máy này có những điểm giống và khác nhau về cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng.

Điểm giống nhau

Cả hai loại máy đều hoạt động dựa trên nguyên tắc cảm ứng điện từ.
Cấu tạo chính của cả hai loại máy đều bao gồm stato (phần đứng yên) và roto (phần quay).
Cả hai loại máy đều sinh ra dòng điện xoay chiều.

Máy phát điện 3 pha (ảnh 4)

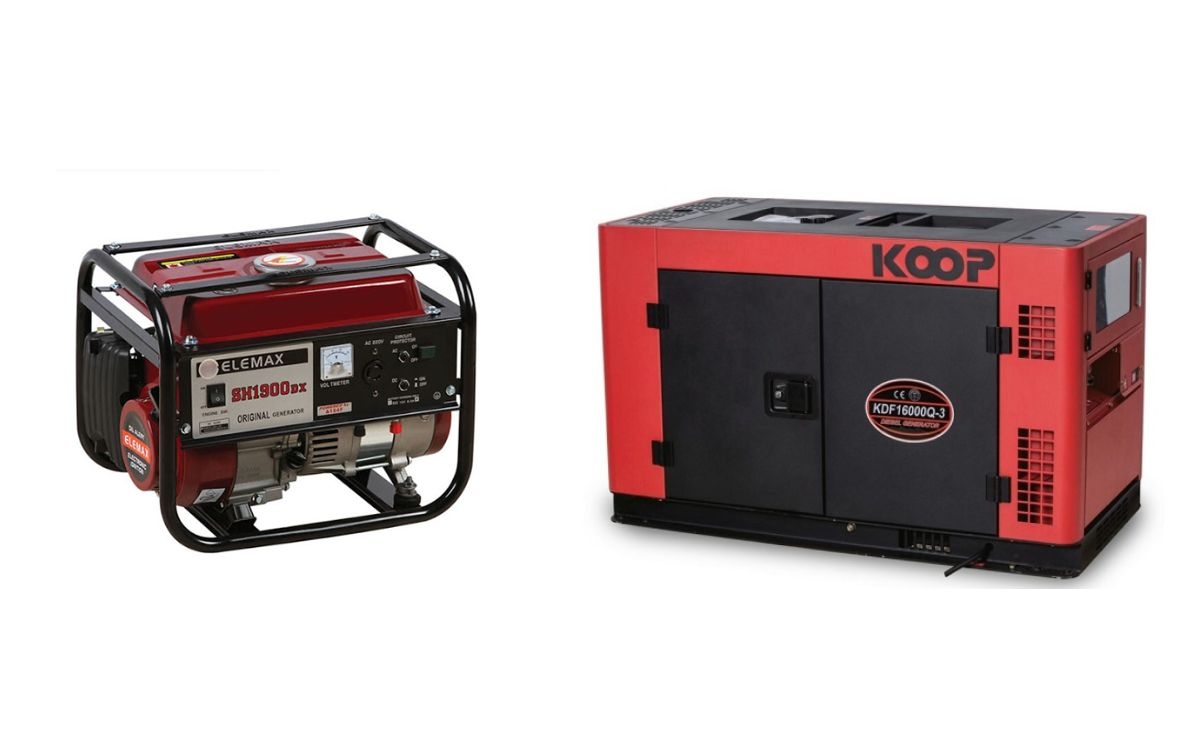

Điểm khác nhau

Khách về cấu tạo:

Máy phát điện 1 pha: Stato có 1 cuộn dây. Roto giống máy phát điện 3 pha.
Máy phát điện 3 pha: Stato có 3 cuộn dây, lệch pha nhau 120 độ. Roto giống máy phát điện 1 pha.

Khác về nguyên lý hoạt động:

Máy phát điện 1 pha: Sinh ra 1 pha điện áp.
Máy phát điện 3 pha: Sinh ra 3 pha điện áp, có biên độ bằng nhau và lệch pha nhau 120 độ.

Phạm vi sử dụng khác nhau:

Máy phát điện 1 pha: Dùng cho hộ gia đình, cửa hàng nhỏ,...
Máy phát điện 3 pha: Dùng cho nhà máy, xưởng sản xuất, khu dân cư lớn,…

Máy phát điện 3 pha (ảnh 5)

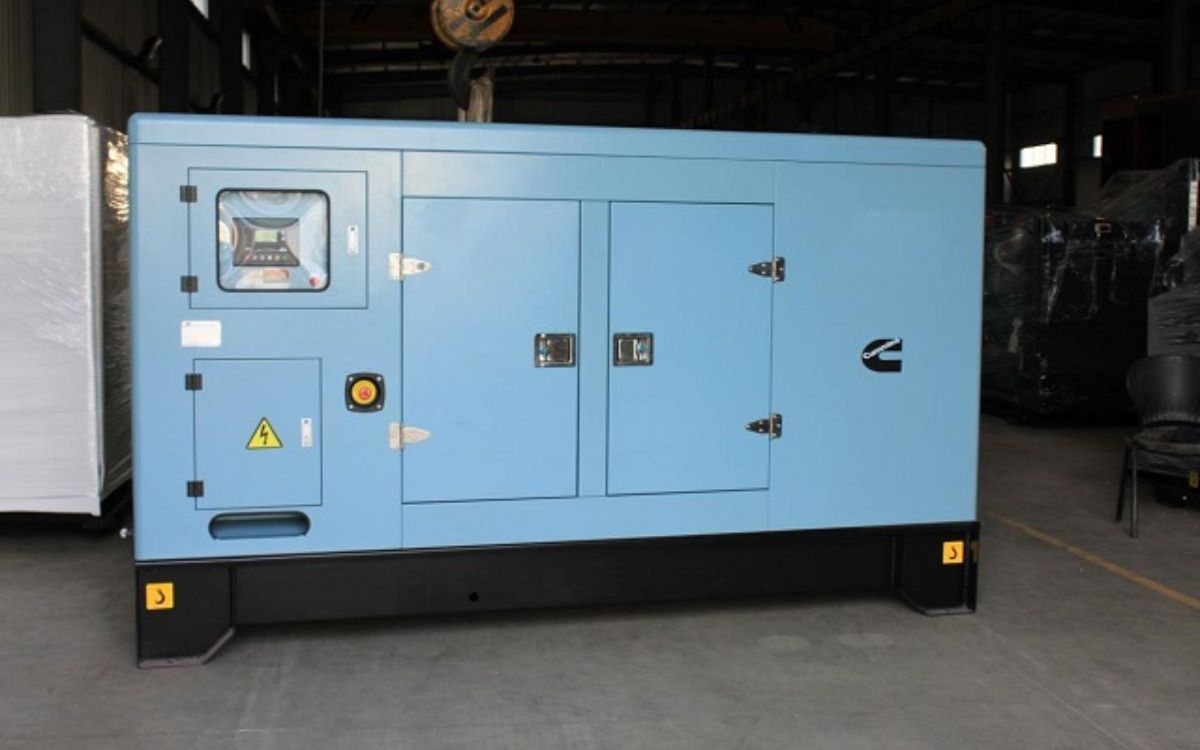

Hướng dẫn sử dụng thiết bị tham khảo

Giai đoạn trước khi vận hành

Kiểm tra:

Bạn cần kiểm tra đảm bảo đủ nhiên liệu và nước làm mát, đồng thời nhiên liệu phải được lọc và xả cặn bã. Bên cạnh đó, kiểm tra mức dầu nhớt trong cacte và đảm bảo nằm trong phạm vi an toàn. Sau đó xem xét phần hệ thống nhiên liệu, hệ thống bôi trơn và hệ thống làm mát xem có bị rò rỉ ở đâu hay. Và quan trọng là cần đảm bảo cầu dao tổng ở vị trí cắt mạch.

Tiến hành kết nối: Lúc này, bạn kết nối dây cáp nguồn từ máy phát điện với tủ điện hoặc ổ cắm phù hợp. Hãy cẩn thận và đảm bảo các kết nối chắc chắn và không bị lỏng lẻo nhé!

Máy phát điện 3 pha (ảnh 6)

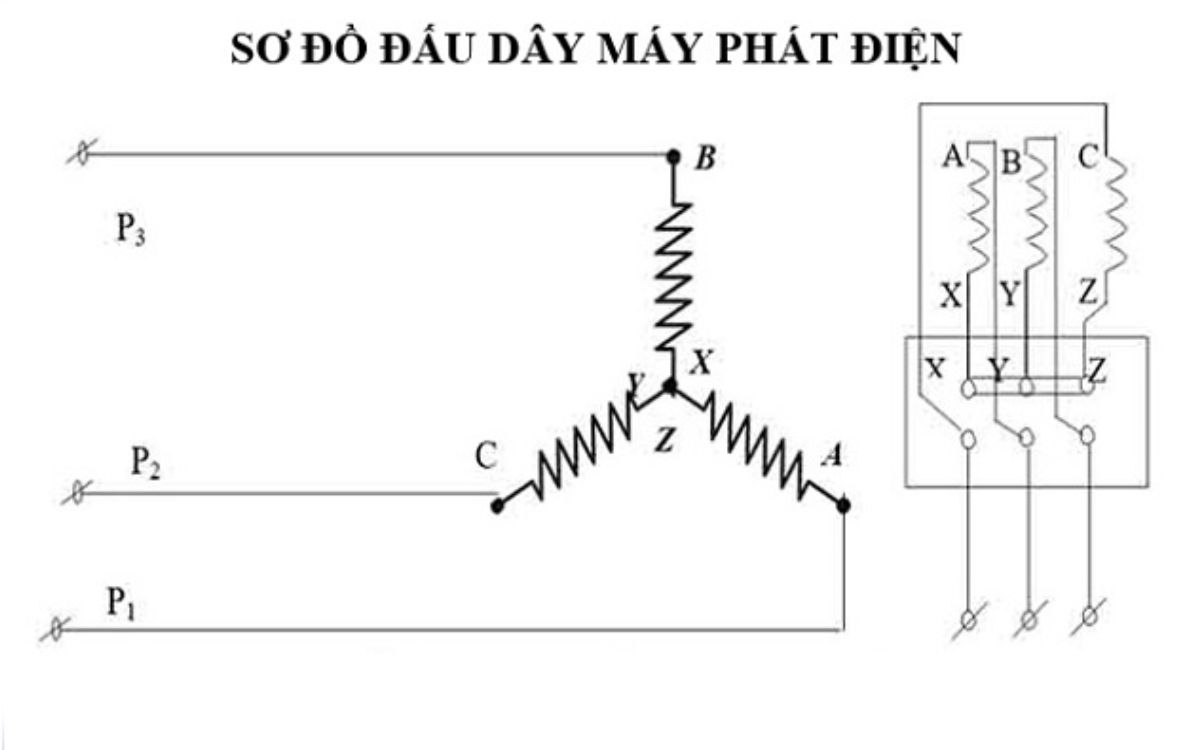

Giai đoạn vận hành

Khởi động:

Đối với máy sử dụng chìa khóa: Vặn chìa khóa theo chiều kim đồng hồ, giữ khoảng 5 giây đến khi máy nổ rồi nhả tay.
Đối với máy sử dụng bảng điều khiển: Nhấn nút khởi động và giữ trong 3 giây.

Theo dõi: Bạn cần phải quan sát máy hoạt động, đảm bảo không có tiếng ồn bất thường hoặc khói lạ và kiểm tra các đồng hồ đo trên máy như điện áp, tần số, dòng điện và nhiệt độ.

Kết nối tải: Khi máy đã hoạt động ổn định, bạn bật cầu dao chính để cấp điện cho các thiết bị. Cùng với đó, tiến hành bật các thiết bị điện theo từng giai đoạn, tránh quá tải cho máy.

Máy phát điện 3 pha (ảnh 7)

Tạm kết

Máy phát điện 3 pha đóng vai trò quan trọng trong việc cung cấp nguồn điện dự phòng ổn định, đảm bảo hoạt động trơn tru cho gia đình và doanh nghiệp. Hy vọng những thông tin hữu ích trên đây đã giúp bạn hiểu rõ hơn về nguyên lý hoạt động và ứng dụng của thiết bị này.
