Tìm hiểu về sơ đồ đấu dây motor máy giặt: Máy giặt bị lỗi motor khắc phục như thế nào

Trong cuộc sống hiện đại ngày nay, máy giặt đã trở thành một thiết bị thiết yếu mà hầu như gia đình nào cũng phải có. Dù vậy, không phải ai cũng nắm rõ cấu tạo cũng như nguyên lý hoạt động của chiếc máy giặt mà chúng ta vẫn sử dụng hàng ngày. Đặc biệt, khi đề cập đến việc lắp đặt hoặc sửa chữa motor của máy giặt, nhiều người sẽ tự hỏi: Liệu việc đấu dây motor máy giặt có phức tạp không? Tròng bài viết này FPT Shop sẽ cung cấp cho bạn sơ đồ đấu dây motor máy giặt cụ thể để bạn có thể tự khắc phục các sự cố tại nhà.

Cấu tạo của máy giặt, vị trí và vai trò của motor máy giặt

Trước khi tìm hiểu về sơ đồ đấu dây motor máy giặt, hãy xem qua vai trò và cấu tạo của motor máy giặt nhé!

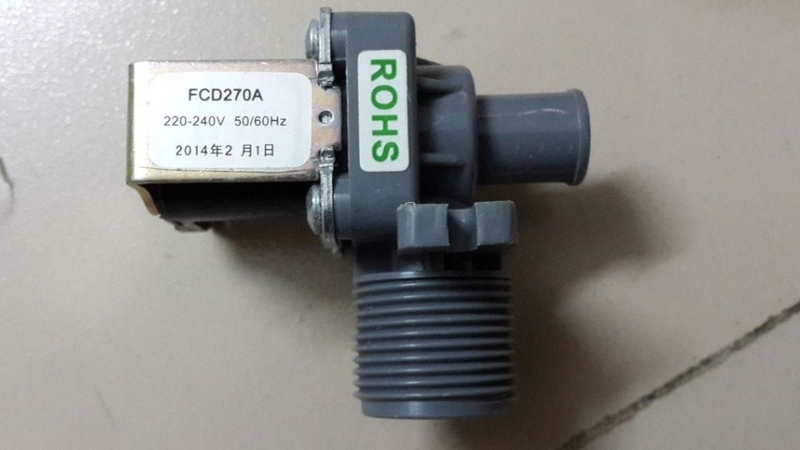

Van điều khiển đầu vào nước của motor máy giặt

Van điều khiển đầu vào nước của motor máy giặt thường gọi là van điện từ, nằm gần điểm cấp nước vào của máy. Khi bạn đặt quần áo vào máy giặt, van sẽ tự động mở và đóng tùy thuộc vào lượng nước cần thiết cho mỗi chu trình.

Máy bơm nước

Máy bơm nước là bộ phận quan trọng đảm bảo lưu thông nước trong quá trình giặt. Nó không chỉ tái tuần hoàn nước khi giặt mà còn bơm nước ra ngoài trong chu trình vắt.

Lồng giặt

Lồng giặt gồm hai phần: lồng giặt trong và ngoài. Quần áo được đặt trong lồng giặt bên trong để được giặt sạch, giũ và vắt. Lồng giặt trong có các lỗ nhỏ giúp thoát nước còn thùng chứa nước bao quanh bên ngoài motor.

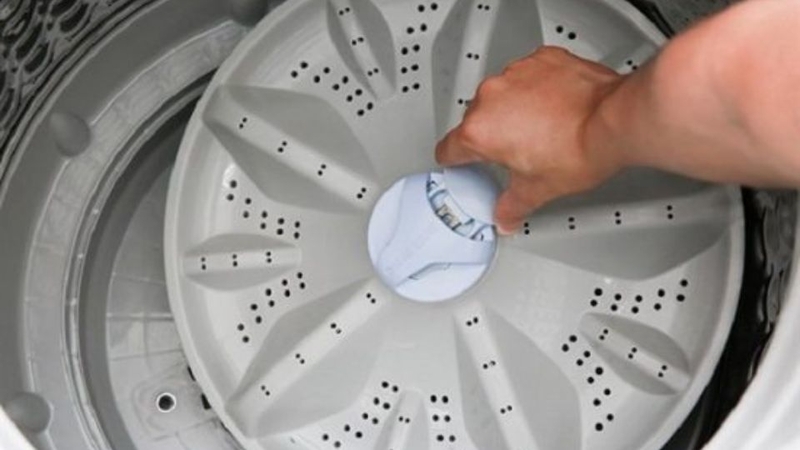

Trục quay và mâm giặt

Trục quay của máy giặt được gắn chặt với mâm giặt và lồng giặt, đóng vai trò cốt lõi trong quá trình làm sạch quần áo. Trong suốt chu trình giặt, trục quay liên tục vận hành tạo ra những vòng xoay mạnh mẽ trong nước. Chính nhờ chuyển động này, quần áo được xoay đều bên trong lồng giặt. Sự kết hợp giữa chuyển động và nước có chứa chất tẩy rửa giúp loại bỏ triệt để bụi bẩn bám vào các sợi vải, đảm bảo quần áo sạch sẽ sau mỗi lần giặt.

Động cơ của máy giặt

Động cơ máy giặt được thiết kế để điều chỉnh tốc độ xoay, tùy thuộc vào yêu cầu giặt của người dùng. Động cơ này hoàn toàn tự động và có thể thay đổi tốc độ linh hoạt.

Bộ hẹn giờ

Bộ hẹn giờ cho phép bạn đặt thời gian giặt thủ công hoặc tự động tùy thuộc vào khối lượng quần áo. Với các chế độ tự động, máy sẽ tính toán thời gian phù hợp dựa trên số lượng đồ trong lồng giặt.

Bảng mạch in (ký hiệu PCB)

Bảng mạch in (PCB) chứa các mạch điện tử phức tạp và được lập trình để tối ưu hóa quy trình giặt. PCB theo dõi và điều chỉnh điều kiện, khối lượng quần áo để đảm bảo hiệu quả tốt nhất.

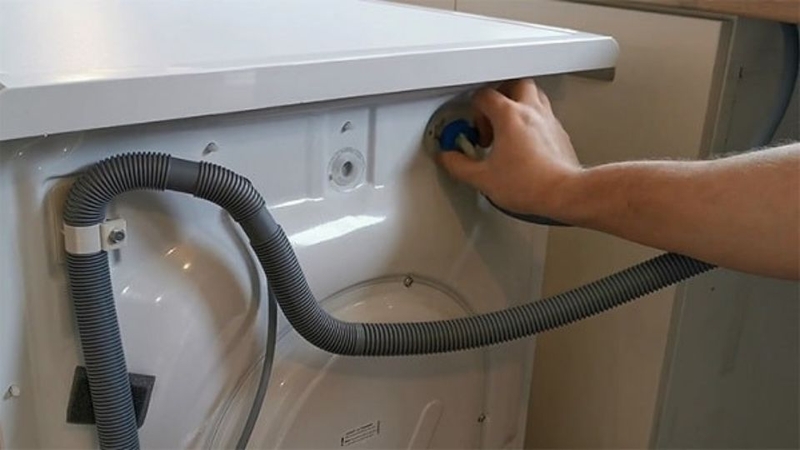

Ống xả

Ống xả là bộ phận giúp loại bỏ nước bẩn sau khi giặt, sau đó cấp nước mới vào để xả sạch và chuẩn bị cho chu trình vắt khô.

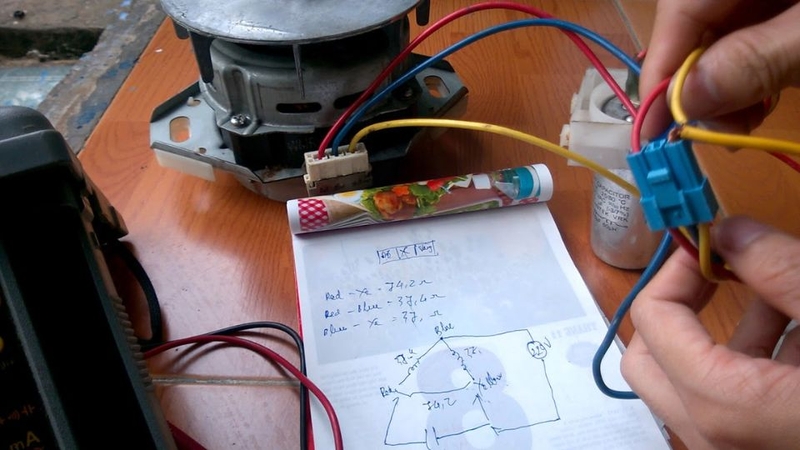

Sơ đồ và cách đấu dây motor máy giặt

Động cơ của máy giặt thường là loại động cơ hai chiều, có tốc độ quay tương đương khi hoạt động. Trong chu trình giặt, nguồn điện sẽ được cấp luân phiên cho hai đầu dây giúp động cơ đảo chiều liên tục cho hiệu quả giặt tối ưu và giảm hiện tượng quần áo bị xoắn rối.

Khi đến chu trình vắt, nguồn điện chỉ được cung cấp cho một đầu dây và nhờ hộp số, tốc độ quay của trục trong thùng vắt sẽ giảm xuống còn một nửa so với tốc độ của động cơ. Nhờ đó giúp quá trình vắt diễn ra an toàn và hiệu quả hơn.

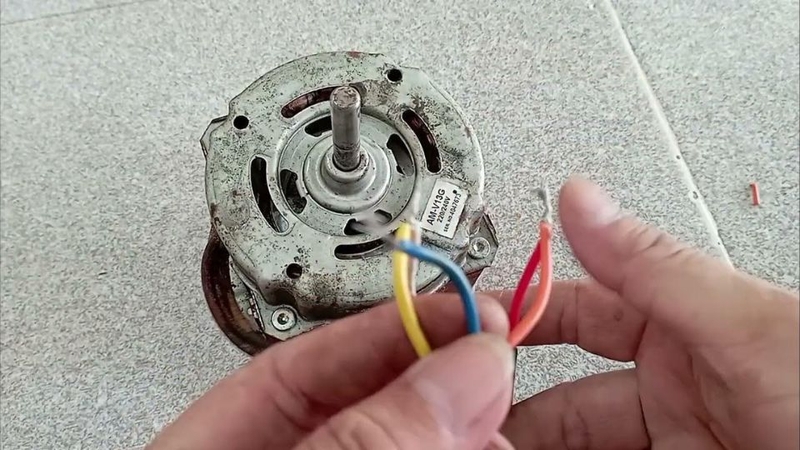

Sơ đồ đấu dây motor máy giặt như sau: Tụ điện sẽ được nối vào hai giắc ở hai bên. Một dây nguồn sẽ đi vào giắc cắm ở giữa, còn dây nguồn thứ hai sẽ được đấu vào một trong hai giắc còn lại để xác định chiều quay của động cơ.

Động cơ này sử dụng điện áp 220V, tần số 50Hz và có hai cấp tốc độ:

• Ở tốc độ chậm: Đầu dây còn lại của tụ điện sẽ được nối với dây trắng và đấu vào nguồn điện, dây cam còn lại sẽ nối với nguồn để đảm bảo tốc độ quay đạt 950 vòng/phút với cường độ dòng điện là 4.0A.
• Ở tốc độ nhanh: Đầu dây tụ được nối với dây cam và tiếp tục nối với nguồn điện, dây trắng cũng được nối vào nguồn để đảm bảo động cơ quay ở tốc độ 1450 vòng/phút với cường độ dòng điện là 4.7A.

Khi đấu dây xong, bạn không cần lo lắng về hiện tượng cháy động cơ nhờ rơ-le nhiệt bảo vệ được gắn ở dây trắng.

Các hãng motor máy giặt trên thị trường

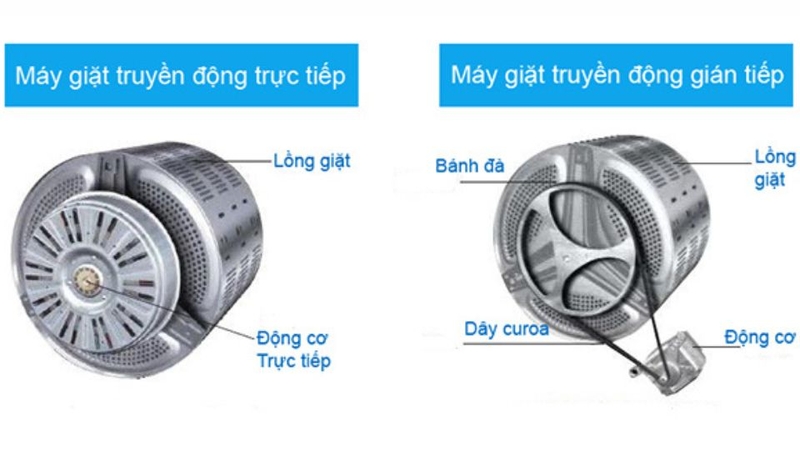

Cơ chế hoạt động của hầu hết các máy giặt hiện nay dựa trên nguyên lý giặt quần áo bằng cách đảo đều chúng trong nước kết hợp với chất giặt tẩy. Quá trình này được thực hiện nhờ sự truyền động từ động cơ đến lồng giặt. Nếu sự truyền động diễn ra qua dây curoa nối giữa động cơ và lồng giặt, nó được gọi là máy giặt truyền động gián tiếp. Ngược lại, nếu động cơ được gắn trực tiếp vào lồng giặt, không cần dây curoa thì đó là cơ chế truyền động trực tiếp.

Máy giặt truyền động gián tiếp

Motor máy giặt có chức năng chuyển đổi điện năng thành chuyển động quay của lồng giặt thông qua dây curoa. Dây curoa đóng vai trò truyền lực từ motor đến puly truyền động. Puly, thường gắn trực tiếp vào cửa máy giặt, nhận lực từ dây curoa và thực hiện quá trình xoay lồng giặt. Electrolux là một trong những thương hiệu tiên phong sử dụng thiết kế này và các dòng máy giặt của hãng được đánh giá cao về độ bền cùng khả năng tiết kiệm năng lượng, làm hài lòng người tiêu dùng.

Máy giặt truyền động trực tiếp

Máy giặt truyền động gián tiếp thường hoạt động kém mượt mà hơn so với máy giặt truyền động trực tiếp do phải trải qua quy trình phức tạp gồm puly truyền động, động cơ, dây curoa và lồng giặt. Quá trình này tạo ra tiếng ồn khó chịu do ma sát và còn làm hao tổn năng lượng, khi nhiều bộ phận phải hoạt động đồng thời. Hơn nữa, máy giặt truyền động gián tiếp có nguy cơ cao bị hỏng hóc và hao mòn, dẫn đến việc người dùng phải thường xuyên thay thế linh kiện.

Cách chẩn đoán lỗi motor máy giặt

Khi máy giặt gặp trục trặc, bước đầu tiên là kiểm tra xem vấn đề có xuất phát từ motor hay không. Một số dấu hiệu nhận biết motor có thể bị lỗi bao gồm: máy giặt không quay hoặc quay rất yếu, phát ra tiếng ồn lạ khi hoạt động hoặc dừng đột ngột giữa chu trình giặt. Để xác định chính xác nguyên nhân, bạn cần kiểm tra các bộ phận như cầu chì, công tắc, dây nối và tụ điện. Nếu các thành phần này vẫn hoạt động bình thường nhưng motor vẫn không chạy, có thể motor đã bị hỏng và cần được thay mới và bạn có thể tham khảo sơ đồ đấu dây motor máy giặt trên để tự khắc phục tại nhà.

Cách bảo dưỡng định kỳ cho motor máy giặt

Muốn kéo dài tuổi thọ của motor máy giặt thì bạn cần thực hiện bảo dưỡng định kỳ theo các bước sau:

• Làm sạch lưới lọc và bộ lọc: Giúp ngăn chặn bụi bẩn làm hỏng motor.
• Kiểm tra dây curoa: Đảm bảo dây curoa không bị lỏng hay mòn để máy vận hành trơn tru.
• Thay chổi than định kỳ: Nếu motor của bạn có chổi than, hãy kiểm tra và thay thế chúng thường xuyên.
• Vệ sinh khoang chứa motor: Thực hiện vệ sinh thường xuyên để tránh bụi bẩn tích tụ giúp motor hoạt động bền bỉ hơn.

Lời kết

Hiểu rõ về cấu tạo và cơ chế hoạt động của motor, sơ đồ đấu dây motor máy giặt cũng như cách chẩn đoán và bảo dưỡng giúp bạn tự tin hơn khi sử dụng thiết bị. Những kiến thức này còn giúp kéo dài tuổi thọ cho máy giặt, từ đó tiết kiệm thời gian và chi phí cho gia đình. Việc lựa chọn motor phù hợp với nhu cầu sử dụng và điều kiện của gia đình, kết hợp với các biện pháp bảo trì định kỳ sẽ đảm bảo cho máy giặt hoạt động ổn định và bền bỉ theo thời gian.
