Sơ đồ đường ống nước bình nóng lạnh và hướng dẫn lắp đặt đường ống nước chi tiết

Bình nóng lạnh ngày nay đã trở thành một thiết bị gia dụng quen thuộc trong nhiều gia đình nhờ vào những tiện ích vượt trội mà nó mang lại. Nếu bạn dự định tự lắp đặt hệ thống đường ống nước cho bình nóng lạnh tại nhà, hãy tham khảo sơ đồ đường ống nước bình nóng lạnh dưới đây để đảm bảo thực hiện đúng kỹ thuật.

1. Chi tiết sơ đồ đường ống nước bình nóng lạnh

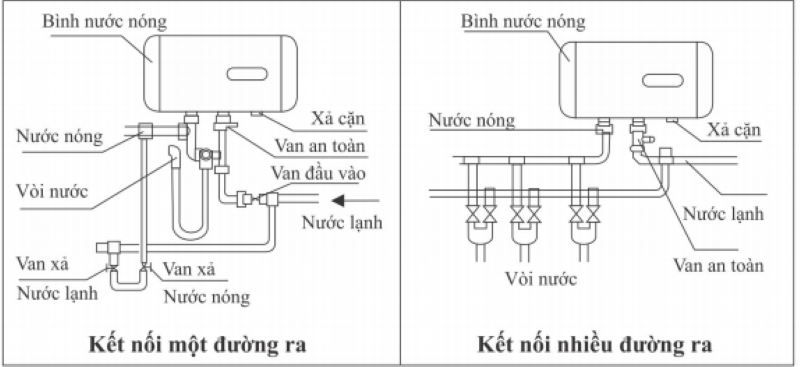

Đối với bình nóng lạnh thông thường

Khi lắp đặt bình nóng lạnh trong gia đình, cần đảm bảo tối thiểu có một vòi nước tại bồn rửa mặt và một vòi sen nước nóng lạnh. Dưới đây là sơ đồ lắp đặt cụ thể bạn có thể tham khảo:

• Sử dụng hai ống chữ T để chia nguồn nước lạnh thành ba nhánh: một nhánh cấp nước cho vòi sen, một nhánh cấp nước lạnh cho bình nóng lạnh, và một nhánh cấp nước cho vòi tại bồn rửa mặt.
• Đường nước nóng đi từ bình nóng lạnh bao gồm một ống chính, kết hợp với một T chia để tạo hai nhánh dẫn nước nóng tới vòi sen và vòi nước bồn rửa.

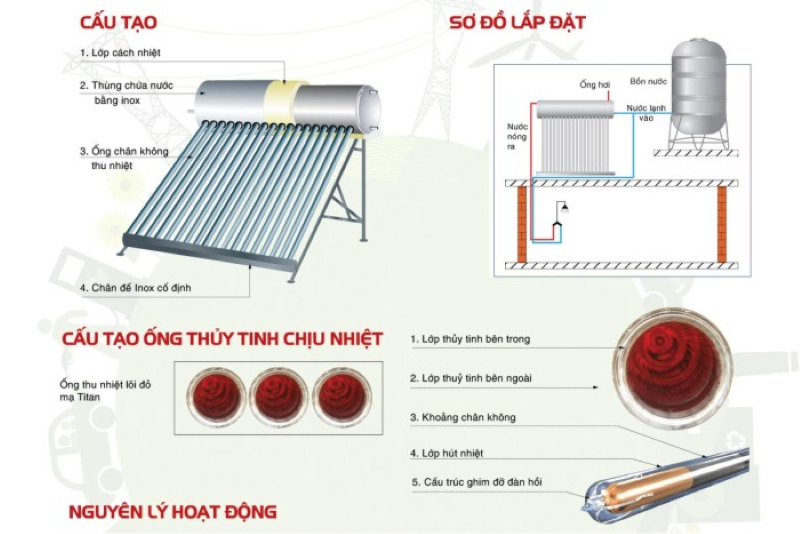

Đối với bình nước nóng sử dụng năng lượng mặt trời

Ngoài sơ đồ lắp đặt thông thường, nhiều gia đình hiện nay quan tâm đến hệ thống đường ống nước nóng lạnh sử dụng năng lượng mặt trời. Dưới đây là hướng dẫn chi tiết:

• Sử dụng một ống chữ T để phân chia nguồn nước lạnh thành hai nhánh: một nhánh dẫn xuống hệ thống nước sinh hoạt và một nhánh cấp nước cho bình năng lượng mặt trời.

Lưu ý: đường nước từ bể chứa xuống bình cần đảm bảo độ cao tối thiểu 1,5m.

• Lắp thêm một van một chiều trên đường nước dẫn xuống bình nhằm đảm bảo nước chỉ chảy theo đúng hướng. Sau đó, từ đầu ra của bình, dẫn nước nóng đến các vòi nước nóng sử dụng trong gia đình.

2. Cách đi đường ống nước nóng lạnh đúng kỹ thuật

Sau khi đã nắm vững sơ đồ lắp đặt đường ống nước nóng lạnh ở phần trên, bạn có thể tham khảo cách thực hiện dưới đây để đảm bảo quá trình lắp đặt diễn ra dễ dàng và đúng chuẩn kỹ thuật.

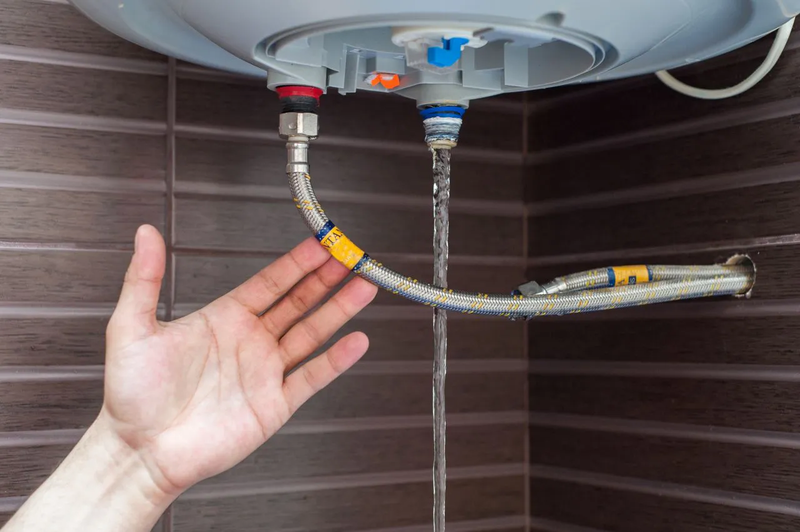

Bước 1: Xác định vị trí lắp đặt đường ống nước.

Tùy vào thiết kế và vị trí của nhà vệ sinh, cách bố trí đường ống sẽ có sự thay đổi. Tuy nhiên, các yêu cầu cơ bản sau đây cần được đảm bảo:

• Vị trí lắp đặt cần có độ cao tối thiểu 2 m để không ảnh hưởng đến nhu cầu sử dụng.
• Hệ thống đường ống nên đặt gần bồn chứa để tối ưu hóa áp lực nước.
• Đường ống nước nóng cần có đường kính tối thiểu là 20cm và được lắp song song với đường ống nước lạnh.
• Ưu tiên đặt âm tường cho đường ống nóng lạnh để tăng tính thẩm mỹ và bảo vệ đường ống.

Bước 2: Lên sơ đồ đường ống nước bình nóng lạnh.

Việc chuẩn bị sẵn sơ đồ đường ống nước bình nóng lạnh chi tiết sẽ giúp thợ thi công dễ dàng hình dung cách bố trí hệ thống, tránh mất thời gian chỉnh sửa trong quá trình thực hiện. Bạn có thể tham khảo cách vẽ sơ đồ ở phần trên để tối ưu hóa quá trình này.

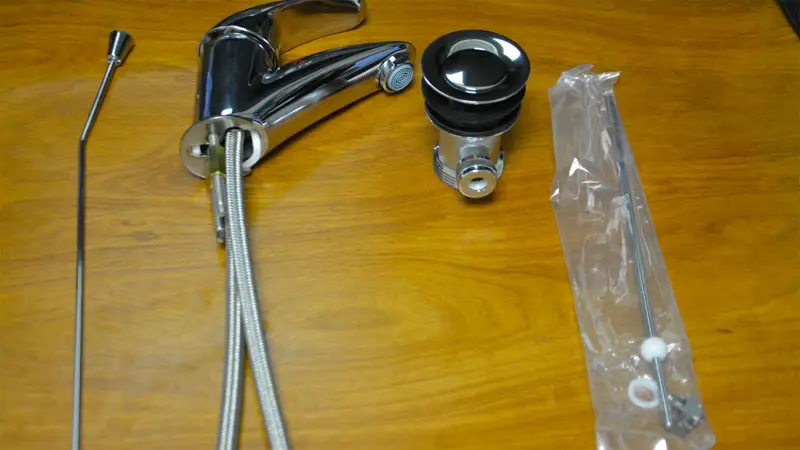

Bước 3: Lắp đặt vòi nước nóng lạnh.

Chọn vòi sen và các phụ kiện chất lượng để đảm bảo độ bền và hiệu quả sử dụng. Sử dụng máy khoan bê tông để tạo rãnh tường lắp đặt đường ống nước nóng lạnh. Trong quá trình thực hiện, cần đảm bảo các bước được làm đúng kỹ thuật, các khớp nối phải khít hoàn toàn và dùng băng tan (su non) để tránh rò rỉ nước.

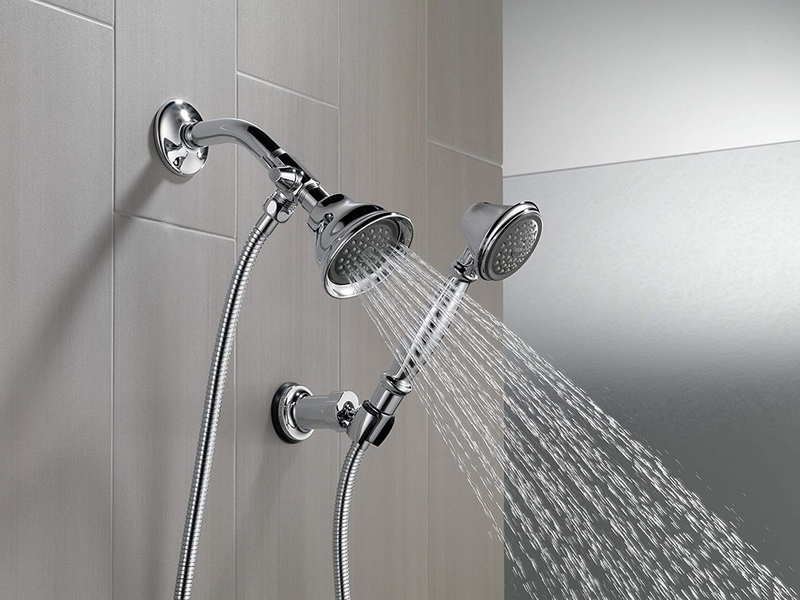

Bước 4: Kết nối đường nước nóng với thiết bị sử dụng.

Đường dẫn từ bình nước nóng đến các thiết bị như vòi sen, vòi rửa,... cần được phân biệt rõ ràng. Đặc biệt, bạn nên sử dụng ống kim loại chịu nhiệt với viền đỏ để nhận diện đường nước nóng, hạn chế nhầm lẫn khi lắp đặt và sử dụng.

3. Một số lưu ý khi lắp đặt đường nước nóng lạnh

Việc thi công hệ thống đường nước nóng lạnh cần đảm bảo thực hiện đúng kỹ thuật để mang lại hiệu quả sử dụng tối ưu và trải nghiệm tốt nhất. Dưới đây là những nguyên tắc quan trọng mà bạn nên tuân thủ:

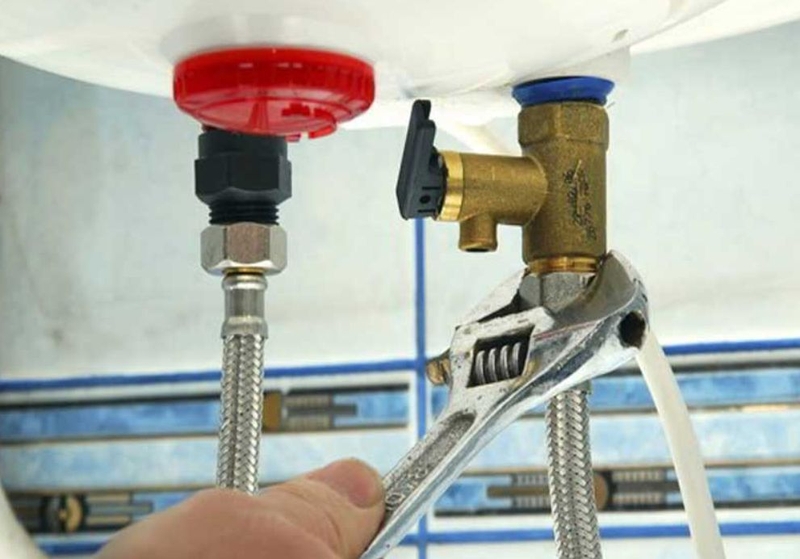

Đường ống dẫn nước phải được rút ngắn

Khi thiết kế sơ đồ lắp đặt, bạn nên tính toán sao cho chiều dài đường ống dẫn nước tối ưu, tránh để hệ thống quá dài. Điều này không chỉ giúp dòng nước lưu thông nhanh hơn mà còn đảm bảo áp lực nước mạnh và ổn định trong quá trình sử dụng.

Lắp đặt đúng vị trí theo tiêu chuẩn kỹ thuật

Trước khi tiến hành lắp đặt, hãy chắc chắn rằng bạn đã có sơ đồ thiết kế hệ thống đường nước nóng lạnh chi tiết và đúng tiêu chuẩn kỹ thuật. Bản vẽ cần đảm bảo các đường ống được bố trí một cách hợp lý, tạo điều kiện thuận lợi cho quá trình sử dụng. Đồng thời, đừng quên thực hiện việc kiểm tra và bảo dưỡng định kỳ hệ thống sau một thời gian hoạt động để duy trì hiệu suất và tuổi thọ của thiết bị.

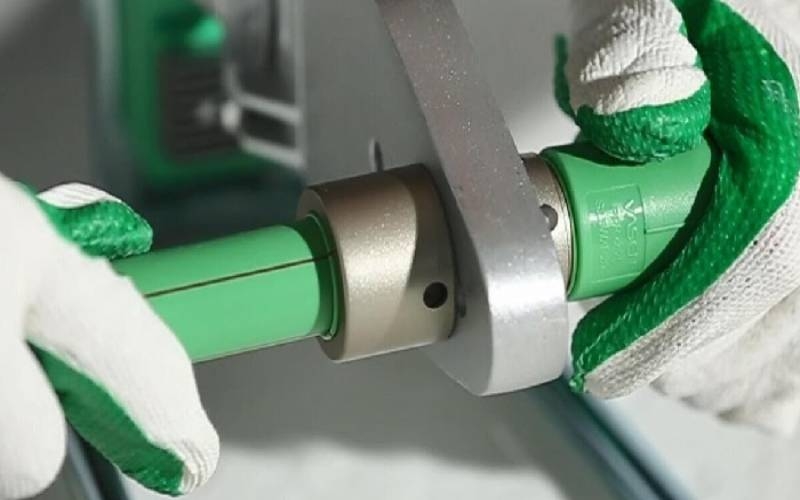

Sử dụng ống nhựa chịu nhiệt PPR

Đối với hệ thống nước nóng lạnh, việc lựa chọn ống chịu nhiệt PPR là vô cùng cần thiết. Đặc biệt, bạn cần tránh sử dụng ống nhựa PVC thông thường, bởi khi tiếp xúc với nước nóng, loại ống này dễ bị biến dạng và không đảm bảo an toàn.

Ống nhựa PPR sở hữu nhiều ưu điểm vượt trội như khả năng chống bám cặn ion, không bị mài mòn, và có khả năng chống chịu tốt trước các tác nhân hóa học như kiềm hoặc axit. Nhờ những đặc tính này, loại ống dẫn nước này thường có độ bền cao và tuổi thọ lâu dài.

Tránh dùng chung đường ống

Một điểm quan trọng khác là hạn chế lắp quá nhiều thiết bị sử dụng chung một đường ống cấp nước. Điều này giúp duy trì áp lực nước mạnh, tối ưu hóa hiệu quả hoạt động của hệ thống và mang lại trải nghiệm tốt hơn cho người sử dụng.

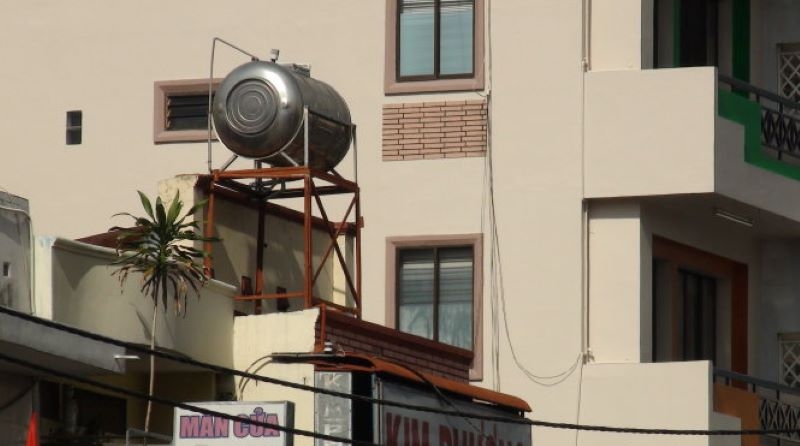

Bố trí bồn nước đúng cách

Để đảm bảo sự tiện lợi trong quá trình sử dụng, bạn có thể lắp đặt bể chứa nước chìm hoặc dự trữ nước dưới mặt đất và sử dụng máy bơm đặt ở vị trí cao. Việc này không chỉ giúp tránh các chất khử trùng còn sót lại trong nước mà còn đảm bảo an toàn cho người dùng.

Nước trong bồn chứa cũng giúp lắng đọng tạp chất xuống đáy, giảm nguy cơ tắc nghẽn đường ống. Đồng thời, nên tách biệt đường ống cấp nước cho các thiết bị và đường ống dùng để bơm nước lên bể cao. Trong trường hợp phải kết hợp cả hai, hãy sử dụng van một chiều để lắp vào máy bơm, giúp ngăn nước chảy ngược lại và bảo vệ hệ thống.

Tạm kết

Bài viết trên đây đã cung cấp toàn bộ thông tin hữu ích về sơ đồ đường ống nước bình nóng lạnh cũng như cách đi đường nước nóng lạnh cho nhà tắm của gia đình đơn giản. Sơ đồ đúng chuẩn là yếu tố quan trọng để gia đình bạn có một hệ thống đường nước nóng lạnh an toàn, hiệu quả, tiết kiệm lại mang tính thẩm mỹ cao.
