Tất tần tật thông tin về sơ đồ tủ lạnh, phương thức hoạt động và chức năng bộ phận có thể bạn chưa biết!

Sơ đồ tủ lạnh là một chủ đề quan trọng và cần thiết đối với những ai quan tâm đến việc sửa chữa, bảo dưỡng hoặc lắp đặt tủ lạnh. Hiểu rõ cấu trúc thành phần và nguyên lý hoạt động của mạch điện tủ lạnh sẽ giúp bạn nhanh chóng xác định, khắc phục các sự cố thường gặp, đồng thời tối ưu hóa hiệu suất, tuổi thọ của thiết bị. Hãy cùng FPT Shop tìm hiểu chi tiết về chủ đề này thông qua bài viết bên dưới nhé!

Giới thiệu về sơ đồ mạch điện tủ lạnh cơ bản

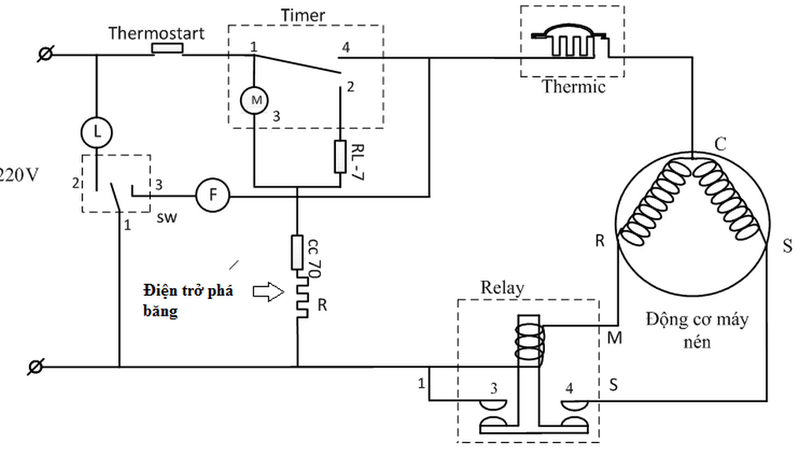

Sơ đồ mạch điện tủ lạnh là sơ đồ hệ thống điện của tủ lạnh. Nó mô tả chi tiết các thành phần điện tử và cách chúng được kết nối với nhau để vận hành tủ lạnh. Trong sơ đồ này bao gồm các linh kiện như:

• Máy nén (compressor)
• Động cơ quạt (fan motor)
• Cuộn dây điện (coils)
• Thermostat
• Các cảm biến nhiệt độ
• Các công tắc và rơle điện

Sơ đồ mạch điện giúp chúng ta hiểu rõ cách các thành phần này tương tác với nhau để điều khiển nhiệt độ, đảm bảo tủ lạnh hoạt động hiệu quả và an toàn. Nắm vững sơ đồ mạch điện là điều rất quan trọng khi chúng ta cần sửa chữa, bảo dưỡng hoặc lắp đặt tủ lạnh.

Khám phá nguyên lý hoạt động của tủ lạnh

Quá trình làm lạnh và điều khiển của tủ lạnh dựa trên các nguyên lý hoạt động sau:

Chu trình nén - ngưng tụ - bốc hơi - giãn nở

• Máy nén "nén" khí lạnh làm tăng nhiệt độ và áp suất của chất làm lạnh.
• Chất làm lạnh được ngưng tụ thành chất lỏng khi đi qua bộ ngưng tụ.
• Chất lỏng này giãn nở qua van tiết lưu, giảm áp suất và nhiệt độ.
• Chất lỏng lạnh này hấp thụ nhiệt từ không khí bên trong tủ lạnh, bay hơi và quay trở lại máy nén.

Điều khiển nhiệt độ

• Thermostat theo dõi nhiệt độ bên trong tủ lạnh.
• Khi nhiệt độ tăng lên, Thermostat sẽ kích hoạt máy nén để bắt đầu chu trình làm lạnh.
• Khi nhiệt độ đạt mức cài đặt, Thermostat sẽ ngắt máy nén.

Tuần hoàn không khí

• Quạt điện thổi không khí lạnh từ bộ bay hơi vào khoang lạnh.
• Không khí ấm từ khoang lạnh được hút ra và đi qua bộ bay hơi để hấp thụ nhiệt.

Tổng hợp các thành phần trong tủ lạnh

Block tủ lạnh (máy nén)

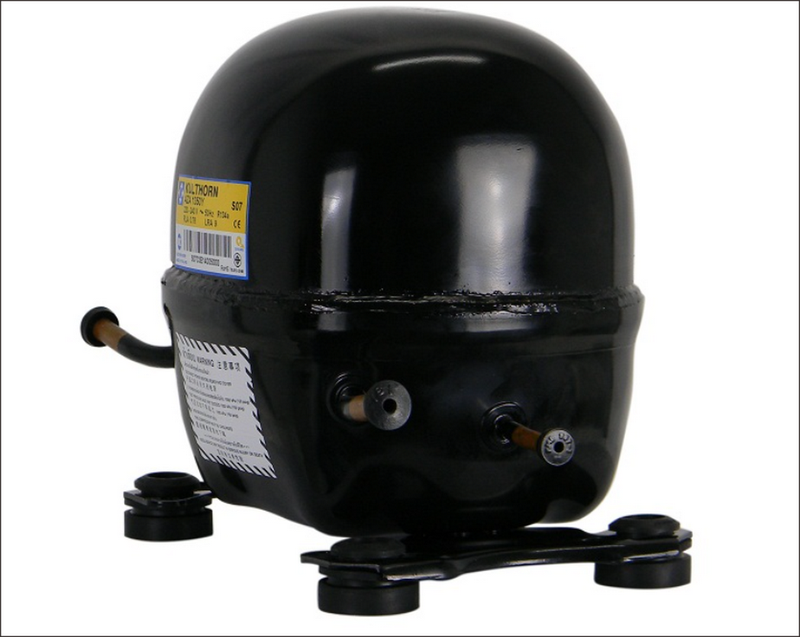

Cấu trúc của block máy nén (compressor) trong tủ lạnh bao gồm các thành phần chính sau:

• Máy nén (Compressor): Là thiết bị chính để nén và làm lưu chuyển chất làm lạnh trong chu trình. Trong Compressor có một động cơ điện và một bộ máy nén (piston, xy lanh, van).
• Tụ điện khởi động (Start Capacitor): Cung cấp điện áp khởi động cao hơn cho động cơ máy nén khi bắt đầu hoạt động. Start Capacitor có tác dụng hỗ trợ quá trình khởi động động cơ máy nén dễ dàng hơn.
• Cuộn dây khởi động (Start Winding): Là cuộn dây phụ trong động cơ máy nén, hoạt động khi khởi động. Start Winding cung cấp momen xoắn lớn hơn để khởi động động cơ.
• Cuộn dây chính (Run Winding): Đây là cuộn dây chính trong động cơ máy nén, hoạt động khi đang chạy. Run Winding tạo ra công suất chính để vận hành máy nén.
• Rơ le khởi động (Start Relay): Ngắt cuộn dây khởi động khi động cơ đã đạt tốc độ hoạt động. Start Relay có tác dụng giúp động cơ chuyển sang chạy bằng cuộn dây chính.

Đồng hồ chương trình

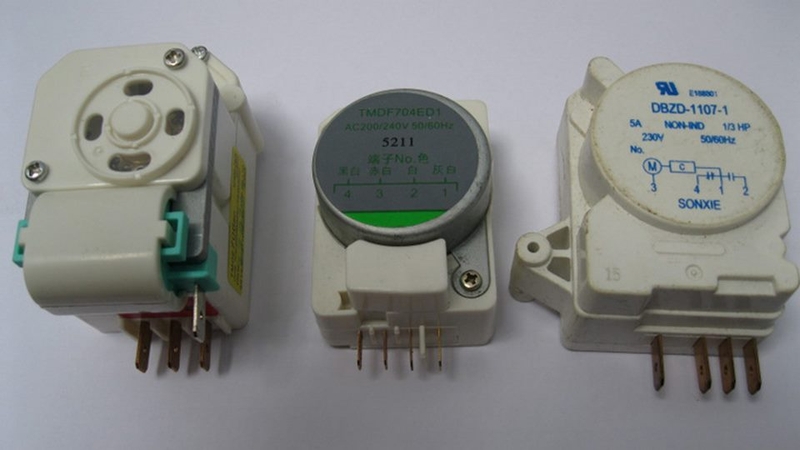

Đồng hồ chương trình (timer) có chức năng chính là điều khiển chu kỳ hoạt động của tủ lạnh, bao gồm chu kỳ làm lạnh và chu kỳ rã đông. Nó sẽ tự động ngắt hoạt động của tủ lạnh sau một khoảng thời gian nhất định.

Cấu tạo của đồng hồ bao gồm một động cơ điện nhỏ và một hệ thống bánh răng. Động cơ quay các bánh răng theo thời gian, kích hoạt các công tắc ở các vị trí khác nhau.

Khi tủ lạnh đang hoạt động, đồng hồ trương trình sẽ quay và kích hoạt các công tắc. Các công tắc này sẽ bật/tắt các thành phần như máy nén, quạt, hệ thống rã đông. Chu kỳ này lặp lại liên tục để duy trì nhiệt độ bên trong tủ lạnh.

Người dùng có thể điều chỉnh thời gian hoạt động của đồng hồ chương trình. Điều này giúp tối ưu hóa hiệu suất và tiết kiệm điện năng.

Thermostat (rơle khống chế nhiệt độ)

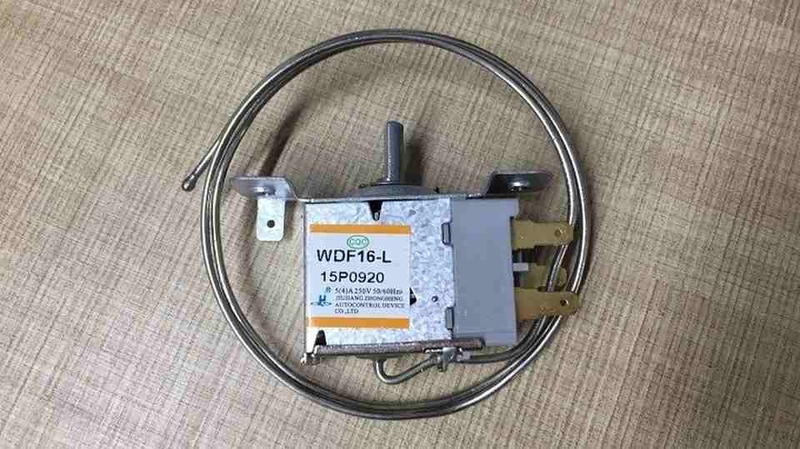

Trong sơ đồ tủ lạnh, Thermostat được lắp đặt bên trong khoang lạnh. Nó liên tục theo dõi và đo nhiệt độ bên trong khoang lạnh. Những chức năng của Thermostat bao gồm:

• Điều khiển chu kỳ hoạt động: Khi nhiệt độ bên trong tủ lạnh tăng lên quá mức cài đặt, Thermostat sẽ kích hoạt máy nén để bắt đầu chu kỳ làm lạnh. Khi nhiệt độ đạt đến mức cài đặt, Thermostat sẽ ngắt máy nén để dừng chu kỳ làm lạnh.
• Bảo vệ tủ lạnh: Thermostat có chức năng ngắt nguồn điện khi nhiệt độ quá cao hoặc quá thấp. Đây là cách bảo vệ tủ lạnh khỏi hư hỏng.
• Điều chỉnh nhiệt độ: Người dùng có thể điều chỉnh nhiệt độ cài đặt trên Thermostat theo nhu cầu sử dụng.

Rơ le bảo vệ tủ lạnh

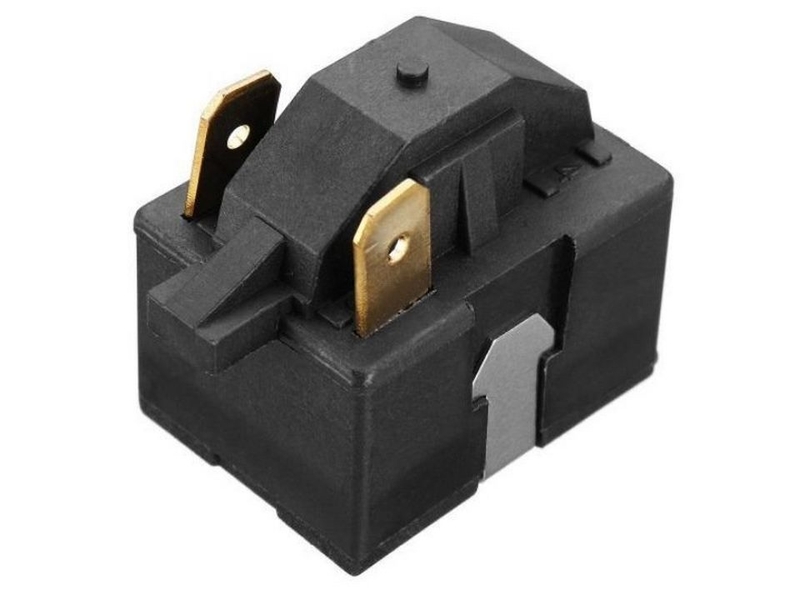

Rơ le bảo vệ được lắp đặt trực tiếp trên máy nén. Nó theo dõi dòng điện vào máy nén và ngắt nguồn điện khi dòng điện quá cao. Điều này giúp bảo vệ máy nén khỏi hư hỏng do quá tải.

Thanh sấy hoặc thanh điện trở

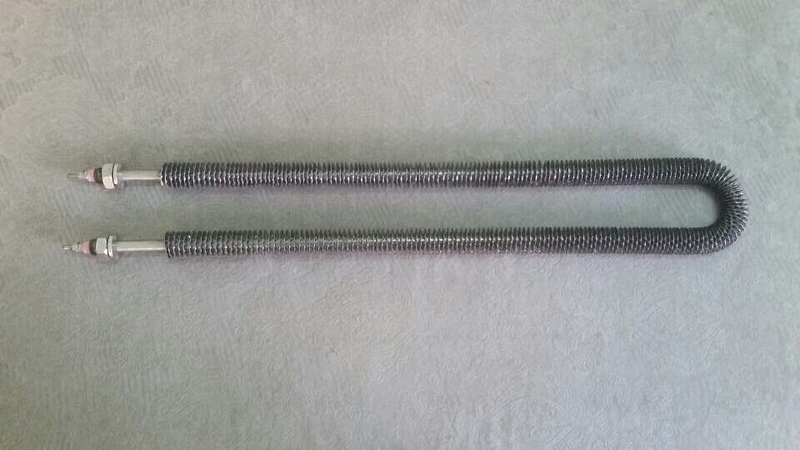

Theo sơ đồ tủ lạnh, thanh sấy được lắp đặt ở bộ bay hơi (evaporator). Khi được kích hoạt, thanh sấy sẽ phát nhiệt để làm tan băng tích tụ trên bộ bay hơi. Điều này giúp duy trì hiệu suất làm lạnh và ngăn ngừa tích tụ băng quá mức. Những chức năng khác của thanh sấy bao gồm:

• Điều khiển độ ẩm: Một số loại tủ lạnh có thanh sấy lắp đặt ở các vị trí khác như ngăn rau quả. Thanh sấy sẽ làm giảm độ ẩm trong ngăn này, giúp bảo quản rau quả tốt hơn.
• Bảo vệ ống dẫn: Loại tủ lạnh có thanh sấy lắp đặt ở ống dẫn chất làm lạnh. Thanh sấy sẽ ngăn ngừa sự hình thành băng tuyết trên ống dẫn, đảm bảo luồng chất làm lạnh không bị cản trở.
• Khởi động tủ lạnh: Một vài loại tủ lạnh sử dụng thanh điện trở để hỗ trợ quá trình khởi động máy nén. Thanh điện trở sẽ phát nhiệt để làm giảm độ nhớt của chất làm lạnh, giúp máy nén khởi động dễ dàng hơn.

Cầu chì nhiệt

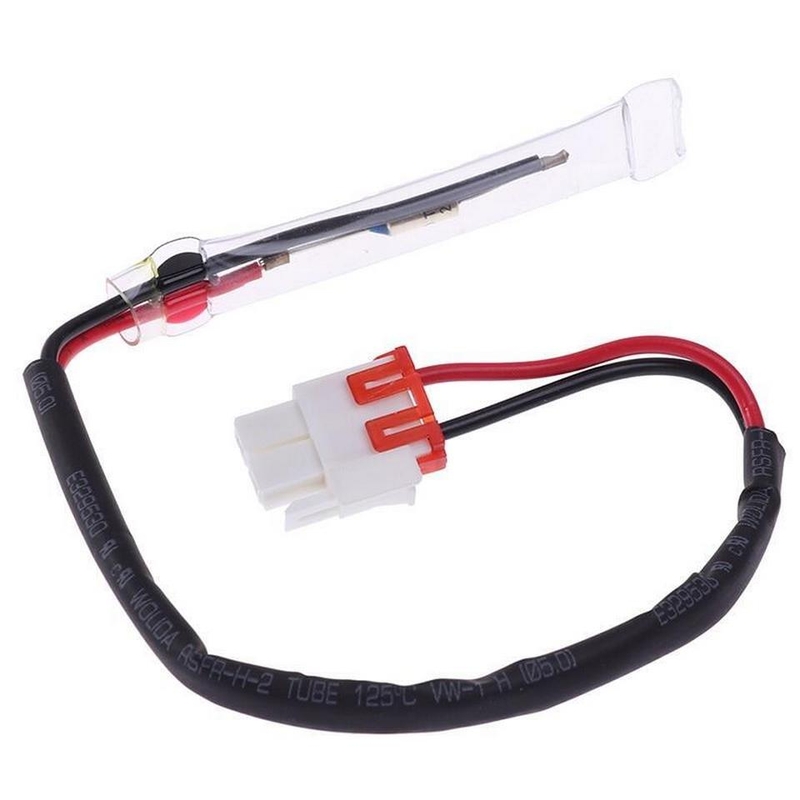

Cầu chì nhiệt được lắp đặt ở các vị trí quan trọng trong tủ lạnh như máy nén, bộ bay hơi hoặc hệ thống điện. Nó sẽ ngắt nguồn điện khi nhiệt độ tại vị trí lắp đặt vượt quá giới hạn an toàn. Khả năng hoạt động của cầu chì nhiệt chính là:

• Ngăn ngừa hỏa hoạn: Khi có sự cố dẫn đến quá nhiệt, cầu chì nhiệt sẽ ngắt nguồn điện ngay lập tức. Điều này ngăn ngừa khả năng xảy ra hỏa hoạn do quá nhiệt.
• Bảo vệ các thành phần: Cầu chì nhiệt bảo vệ các thành phần quan trọng như máy nén, bộ bay hơi hoặc hệ thống điện khỏi hư hỏng do quá nhiệt.

Quạt gió trong tủ lạnh

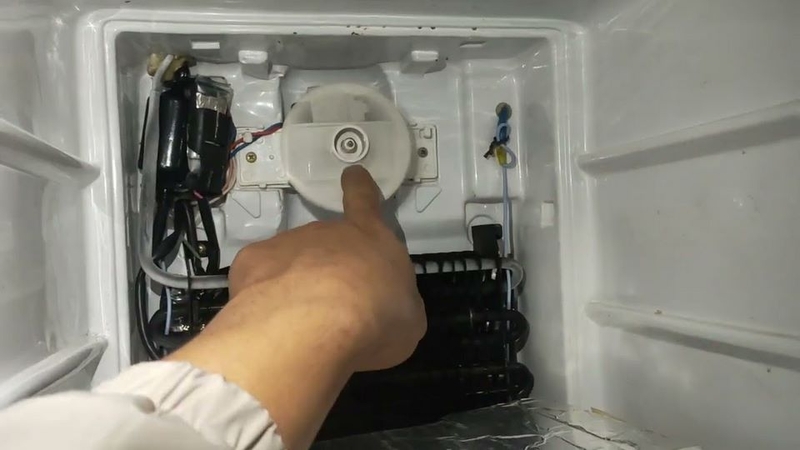

Quạt gió được lắp đặt bên trong khoang lạnh của tủ lạnh. Nó sẽ liên tục lưu thông không khí lạnh trong toàn bộ khoang, giúp duy trì nhiệt độ đều khắp. Những chức năng khác của quạt gió chính là:

• Tăng hiệu suất làm lạnh: Quạt gió thổi không khí lạnh từ bộ bay hơi (evaporator) đến các khu vực khác trong tủ lạnh. Điều này giúp tăng cường hiệu suất truyền nhiệt, làm lạnh nhanh hơn.
• Ngăn ngừa tích tụ băng: Quạt gió giúp ngăn ngừa sự tích tụ băng tuyết trên bộ bay hơi và các bề mặt khác. Đây là cách duy trì hiệu suất làm lạnh và giảm nhu cầu rã đông.

Tạm kết

Qua đây, hy vọng bạn đọc đã nắm bắt được các thông tin liên quan đến sơ đồ tủ lạnh. Trong đó bao gồm nguyên lý hoạt động, các linh kiện và chức năng của mỗi bộ phận trong hệ thống. Việc hiểu rõ những thông tin này sẽ giúp bạn biết cách lắp đặt, sử dụng tủ lạnh hiệu quả. Đồng thời, chúng ta có thể dễ dàng xác định và khắc phục các sự cố sớm nhất.
