Vật liệu FR-4 chống cháy là gì? Ứng dụng của nó trong đời sống là gì?

Vậy vật liệu FR-4 chống cháy là gì? FR4 là một loại vật liệu thông dụng trong ngành sản xuất mạch in - PCB. Từ "FR" là viết tắt của "Fire Retardant", tức là khả năng chống cháy. Điều này có nghĩa là vật liệu FR4 có tính năng chống cháy hiệu quả. Sau khi các lớp đồng mỏng được gắn lên bề mặt của lớp vật liệu chống cháy FR4, nó được chế tạo thành vật liệu phù hợp cho việc sản xuất mạch in.

Vật liệu FR-4 chống cháy là gì?

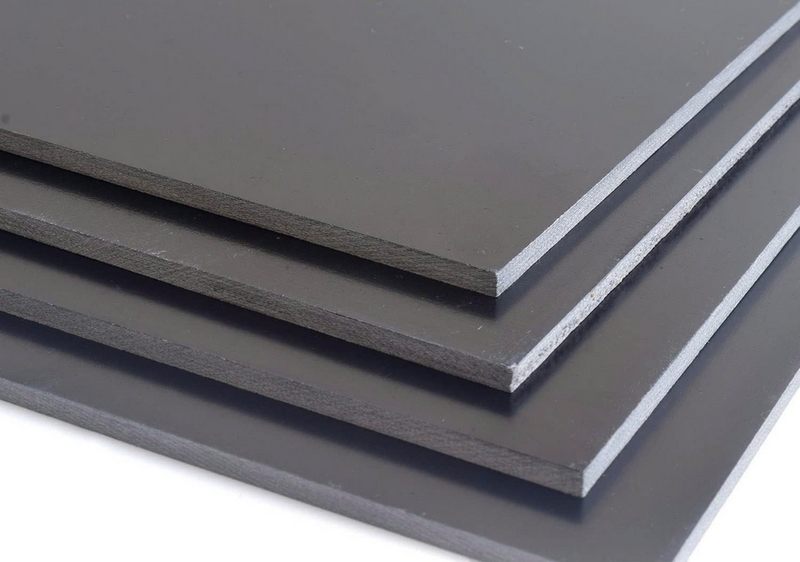

FR4, còn được viết là FR-4, vừa là tên gọi vừa là tiêu chuẩn đánh giá. Tên này được dùng cho các tấm laminate epoxy gia cố bằng sợi thủy tinh, thường được áp dụng trong sản xuất bo mạch in. Đồng thời, FR4 cũng là một chỉ số để phân loại các tấm laminate epoxy, phản ánh chất lượng cơ bản của chúng. Chỉ số FR4 giúp phân biệt các loại vật liệu trong cùng phân khúc, với chữ "FR" chỉ khả năng chống cháy và số "4" để phân loại vật liệu.

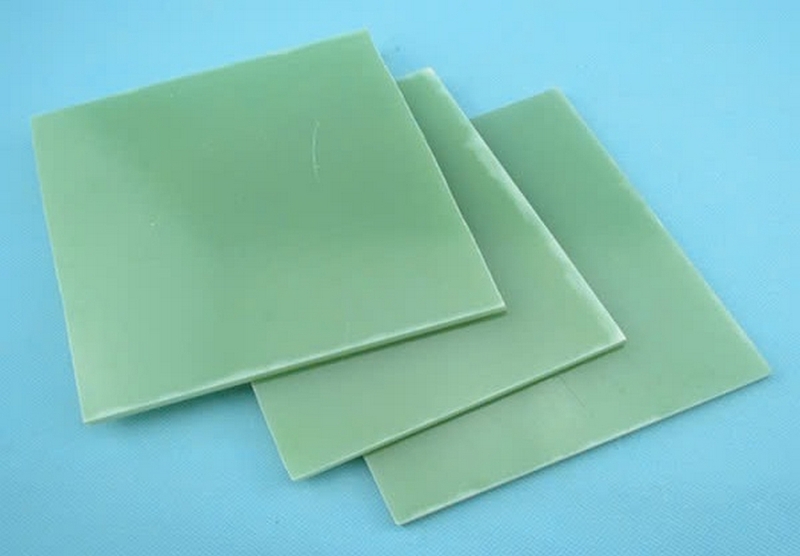

Vật liệu FR4 là một hỗn hợp phức hợp. Cấu trúc cơ bản của nó là sợi thủy tinh được dệt thành lớp mỏng giống như vải, mang lại sự ổn định cần thiết cho FR4. Lớp sợi thủy tinh này sau đó được bao phủ và kết dính bằng nhựa epoxy chống cháy, mang lại độ cứng và nhiều đặc tính vật lý khác cho vật liệu.

FR4 được ưa chuộng rộng rãi trong ngành kỹ thuật điện và thiết kế như một nền tảng quan trọng cho chế tạo PCB nhờ vào chi phí hợp lý và tính linh hoạt của nó. Với khả năng cách điện xuất sắc, tỷ lệ bền trên trọng lượng cao, và khả năng chống ẩm, FR4 hoạt động tốt trong nhiều điều kiện môi trường, dù ở nhiệt độ tương đối cao.

Vật liệu FR-4 chống cháy được sử dụng như thế nào trong PCB?

Những đặc điểm của FR4 làm cho nó trở thành vật liệu nền lý tưởng được sử dụng trong ngành CNSX mạch in - PCB. Khi được sử dụng đúng cách, các thuộc tính của FR4 có thể góp phần vào việc tạo ra PCB chất lượng cao với chi phí hợp lý.

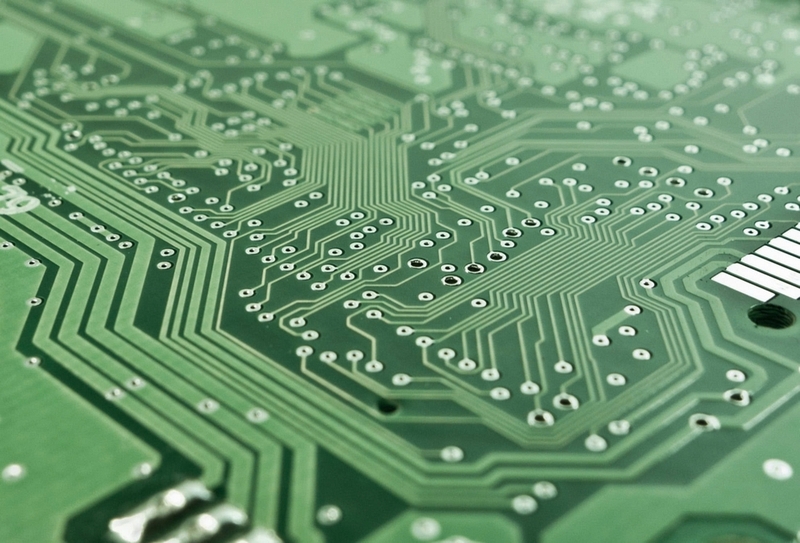

Trong PCB, FR4 đóng vai trò là lớp cách điện chủ yếu. Đây là nền tảng mà các nhà sản xuất sử dụng để xây dựng mạch. Sau khi chuẩn bị, tấm FR4 sẽ được phủ một hoặc nhiều lớp đồng bằng cách sử dụng nhiệt và chất kết dính. Lớp đồng này tạo ra các mạch điện trong sản phẩm cuối cùng và có thể được áp dụng cho một hoặc cả hai mặt của tấm, tùy thuộc vào thiết kế của bo mạch.

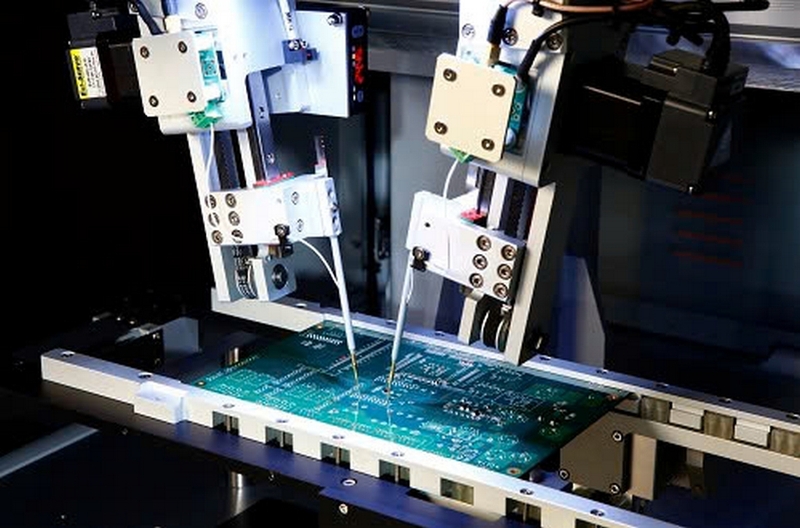

Đối với các PCB phức tạp, có thể sử dụng nhiều mặt hoặc thậm chí nhiều lớp bo mạch để tạo ra các mạch điện phức tạp hơn. Sau đó, các mạch được vẽ và khắc ra, rồi được phủ lớp mặt nạ hàn trước khi tiến hành lắp đặt lớp màn lụa cuối cùng và thực hiện quá trình hàn tiếp theo.

Các loại PCB khác tương tự

Vật liệu FR2: Đây là loại vật liệu với tính năng chống cháy chậm và có chi phí thấp hơn so với FR4. FR2 thường được áp dụng trong các dự án sản xuất hàng loạt và các thiết bị có yêu cầu chức năng cơ bản.
Vật liệu G10: Đây là thế hệ trước của FR4, cung cấp các tính năng tương tự nhưng đã được FR4 thay thế vì FR4 mang lại mức độ an toàn cao hơn.

Cách chọn độ dày cho vật liệu FR-4 chống cháy

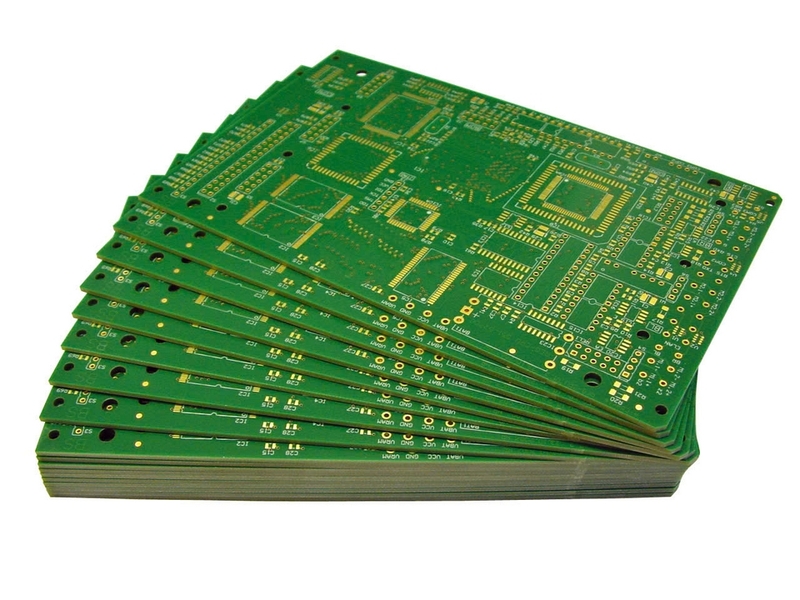

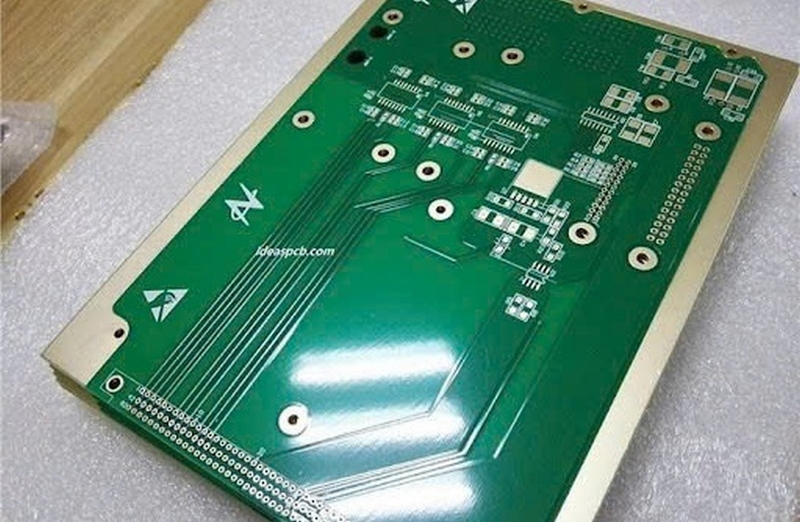

Khi đặt hàng bo mạch laminate cho một dự án PCB, các kỹ sư hoặc nhà thiết kế cần chỉ định độ dày của FR4, thường được đo bằng các đơn vị như phần nghìn inch, milimet hoặc các đơn vị tương tự tùy thuộc vào yêu cầu. Độ dày của tấm FR4 có thể thay đổi lớn tùy theo yêu cầu cụ thể của dự án.

Mặc dù độ dày của bo mạch có vẻ không quan trọng trong thiết kế PCB, thực tế, đây là một yếu tố quan trọng. Độ dày ảnh hưởng đến nhiều khía cạnh của chức năng bo mạch, và vì vậy cần cân nhắc các yếu tố sau khi xác định độ dày của bo mạch:

Không gian: Mỏng có thể là lựa chọn tốt hơn

Khi không gian là yếu tố quan trọng trong thiết kế, các tấm FR4 mỏng thường được ưa chuộng hơn. Điều này đặc biệt đúng với các thiết bị nhỏ như đầu nối USB và phụ kiện Bluetooth. Ngay cả với các dự án lớn hơn, việc sử dụng PCB FR4 nhỏ gọn có thể giúp tiết kiệm không gian bên trong thiết bị.

Kết hợp trở kháng: Quan trọng để duy trì chức năng

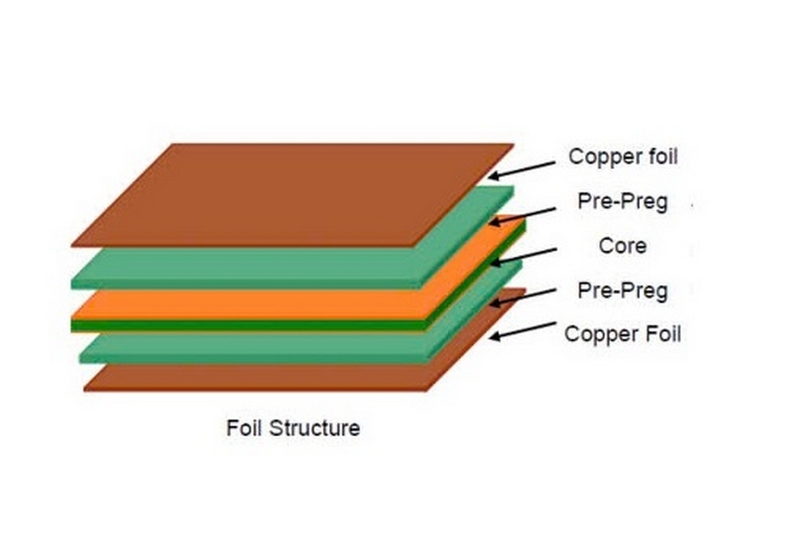

Các bo mạch nhiều lớp hoạt động như tụ điện giữa các lớp. Do đó, độ dày của FR4 ảnh hưởng đến độ dày của lớp điện môi và giá trị điện dung. Điều này đặc biệt quan trọng đối với PCB tần số cao như thiết kế RF và vi sóng, nơi việc đạt được điện dung phù hợp cho mỗi lớp là cần thiết để duy trì hiệu suất tối ưu.

Kết nối: Sai số có thể dẫn đến hư hỏng

PCB hai mặt cần đầu nối cạnh để kết nối các cạnh. Điều này có thể là một yếu tố giới hạn kích thước của PCB, vì đầu nối cạnh chỉ phù hợp với một độ dày PCB nhất định. Phần kết nối của đầu nối phải khớp chính xác với mặt bên của PCB; nếu không, có thể xảy ra trượt hoặc hư hỏng PCB. Đây là lý do tại sao việc thiết kế mạch điện phải được thực hiện trước khi chọn vật liệu.

Yêu cầu thiết kế: Tác động của độ dày FR4

Bo mạch mỏng không phải lúc nào cũng lý tưởng do hạn chế về cấu trúc và kích thước. Bo mạch FR4 mỏng có thể gặp khó khăn với các rãnh và không thể có kích thước quá lớn mà không bị gãy. Ngược lại, bo mạch dày hơn có thể thực hiện cả hai yêu cầu này. Cần xem xét điều này khi lựa chọn độ dày của FR4.

Tính linh hoạt: Tùy thuộc vào ứng dụng

Bo mạch mỏng có thể linh hoạt hơn trong một số ứng dụng. Tính linh hoạt có thể là điểm mạnh hoặc điểm yếu, tùy thuộc vào ứng dụng. Các bo mạch dẻo thường được ưa chuộng trong các sản phẩm cần chịu lực hoặc uốn, chẳng hạn như ứng dụng y tế và ô tô. Tuy nhiên, tính linh hoạt cũng có thể gây khó khăn trong quá trình sản xuất, chẳng hạn như làm gãy linh kiện hoặc kết nối trong quá trình lắp ráp.

Khả năng tương thích của thành phần: Phạm vi độ dày nhỏ

Độ dày của bo mạch có thể ảnh hưởng đến sự tương thích của các linh kiện với PCB. Nhiều thành phần hoạt động hiệu quả chỉ trong một phạm vi độ dày nhất định, đặc biệt là với các linh kiện xuyên lỗ.

Trọng lượng: Sản phẩm nhẹ hơn có thể thu hút hơn

Độ dày FR4 cũng ảnh hưởng đến trọng lượng của PCB cuối cùng. Trong khi trọng lượng có thể không quan trọng trong một số ứng dụng, nó là yếu tố cần cân nhắc trong các thiết bị điện tử tiêu dùng. PCB nhẹ hơn dẫn đến sản phẩm nhẹ hơn, giảm chi phí vận chuyển và có thể hấp dẫn hơn đối với người tiêu dùng.

Khi nào nên sử dụng vật liệu FR-4 chống cháy

Nhiều ứng dụng điện tử ưa chuộng việc sử dụng bảng FR4 epoxy do độ bền, độ tin cậy và giá thành hợp lý của nó, khiến FR4 trở thành lựa chọn phổ biến trong ngành. Tuy nhiên, FR4 không phải lúc nào cũng là lựa chọn tối ưu, đặc biệt là cho các thiết kế tần số cao, nơi laminate tần số cao thường là sự lựa chọn ưu việt hơn.

Việc lựa chọn giữa FR4 và laminate tần số cao có thể phức tạp, vì vậy Điện Tử Tương Lai đã đưa ra các hướng dẫn chi tiết sau để giúp quyết định.

Chi phí: FR4 tiết kiệm hơn

FR4 là vật liệu nền PCB phổ biến nhờ vào chi phí thấp. Ngược lại, laminate tần số cao thường có giá cao hơn nhiều, điều này có thể là một yếu tố hạn chế quan trọng đối với các nhà thiết kế và nhà sản xuất quan tâm đến ngân sách.

Mất tín hiệu: Df thấp hơn giúp giảm tổn thất tín hiệu

Mất tín hiệu là yếu tố quan trọng trong thiết kế PCB, đặc biệt là ở tần số cao, nơi FR4 không phải là lựa chọn tốt nhất. FR4 có hệ số tản nhiệt (Df) cao hơn so với laminate tần số cao, dẫn đến suy hao tín hiệu nhiều hơn. Ví dụ, Df của FR4 khoảng 0,020, trong khi laminate tần số cao có Df khoảng 0,004, giúp giảm tổn thất tín hiệu. Thêm vào đó, Df của FR4 tăng khi tần số tín hiệu cao hơn, gây ra nhiều mất tín hiệu hơn so với laminate tần số cao, vốn có đặc tính Df ổn định hơn.

Quản lý nhiệt độ

Hiệu suất nhiệt là yếu tố quan trọng khi chọn giữa FR4 và laminate tần số cao. Hệ số nhiệt của hằng số điện môi đo lường sự thay đổi của Dk theo nhiệt độ. FR4 có hệ số nhiệt khoảng 200 phần triệu mỗi độ C, trong khi laminate tần số cao có hệ số khoảng 40 phần triệu mỗi độ C. Mặc dù cả hai số liệu có vẻ nhỏ, sự khác biệt này có thể dẫn đến biến động đáng kể trong Dk, ảnh hưởng đến hiệu suất PCB trong môi trường nhiệt độ cao.

Độ ổn định trở kháng: Dk không ổn định của FR4

Sự ổn định trở kháng là quan trọng cho nhiều thiết kế, đặc biệt là ở tần số cao. FR4 có giá trị hằng số điện môi (Dk) thay đổi lớn trong một bo mạch và khi nhiệt độ thay đổi, trong khi laminate tần số cao duy trì Dk ổn định hơn, cung cấp hiệu suất dự đoán chính xác hơn.

Môi trường hoạt động

Môi trường hoạt động của PCB là yếu tố cần cân nhắc khi chọn giữa FR4 và laminate tần số cao. Laminate tần số cao thường có khả năng chống ẩm và nhiệt tốt hơn FR4, giảm ảnh hưởng của điều kiện môi trường đến hiệu suất mạch. Điều này đặc biệt quan trọng nếu PCB sẽ hoạt động trong các môi trường ngoài trời hoặc công nghiệp khắc nghiệt.

Hằng số điện môi: Lựa chọn giá trị Dk phù hợp

Hằng số điện môi ảnh hưởng đến kích thước của đường truyền mạch, đặc biệt trong các thiết kế tần số cao như RF và vi sóng. FR4 có giá trị Dk khoảng 4,5, thấp hơn so với laminate tần số cao, thường từ 6,15 đến 11. Vật liệu với Dk cao hơn có thể giúp giảm kích thước bo mạch, làm cho nó nhỏ hơn đáng kể.

Tạm kết

Trên đây FPT Shop đã đưa ra những thông tin chi tiết nhất về vật liệu FR-4 chống cháy giúp bạn bổ sung thêm kiến thức về loại vật liệu này. Ngoài ra, trang tin tức FPT Shop còn có nhiều thông tin bổ ích có thể bạn chưa biết, bạn hãy theo dõi để không bỏ lỡ những nội dung hay nhé.
