Bản vẽ shop drawing là gì? Vai trò, quy trình và ứng dụng trong thi công xây dựng

Trong lĩnh vực xây dựng và cơ điện, bản vẽ shop drawing là một thuật ngữ quen thuộc nhưng không phải ai cũng hiểu rõ bản chất và vai trò của nó. Đây là loại bản vẽ đóng vai trò then chốt trong giai đoạn triển khai thi công, giúp chuyển hóa ý tưởng thiết kế thành hiện thực trên công trường. Vậy bản vẽ shop drawing là gì, được sử dụng như thế nào và có ý nghĩa ra sao trong thực tế?

Bản vẽ shop drawing là gì?

Bản vẽ shop drawing là bản vẽ triển khai chi tiết do nhà thầu hoặc đơn vị thi công lập dựa trên bản vẽ thiết kế kỹ thuật đã được phê duyệt. Mục đích của shop drawing là thể hiện chính xác các kích thước, cấu tạo, vật liệu, phương pháp lắp đặt và các thông số kỹ thuật cần thiết để thi công thực tế.

Nếu bản vẽ thiết kế mang tính định hướng và tổng thể, thì bản vẽ shop drawing mang tính cụ thể, chi tiết và gắn trực tiếp với điều kiện thi công thực tế tại công trình. Nói cách khác, shop drawing là cầu nối giữa hồ sơ thiết kế và hoạt động thi công ngoài hiện trường.

Nguồn gốc và ý nghĩa của shop drawing

Thuật ngữ “shop drawing” xuất phát từ ngành sản xuất và chế tạo, nơi các bản vẽ chi tiết được sử dụng trong xưởng để gia công cấu kiện trước khi lắp đặt tại công trình. Theo thời gian, khái niệm này được mở rộng sang lĩnh vực xây dựng, cơ điện và nội thất.

Trong xây dựng hiện đại, shop drawing là một phần không thể thiếu trong hệ thống quản lý chất lượng. Nó đảm bảo rằng mọi hạng mục thi công đều được tính toán kỹ lưỡng, hạn chế sai sót và tránh xung đột giữa các bộ môn.

Phân biệt bản vẽ thiết kế và bản vẽ shop drawing

Để hiểu rõ bản vẽ shop drawing là gì, cần phân biệt với bản vẽ thiết kế.

Bản vẽ thiết kế do đơn vị tư vấn thiết kế thực hiện, thể hiện ý tưởng kiến trúc, kết cấu, cơ điện và các yêu cầu kỹ thuật chung. Mức độ chi tiết của bản vẽ thiết kế thường đủ để xin cấp phép và làm cơ sở lập dự toán.

Trong khi đó, bản vẽ shop drawing do nhà thầu lập, tập trung vào chi tiết thi công thực tế. Shop drawing thể hiện rõ từng kích thước cụ thể, vị trí lắp đặt, phương án thi công và mối liên kết giữa các cấu kiện.

Nếu bản vẽ thiết kế trả lời câu hỏi “công trình được xây như thế nào”, thì shop drawing trả lời câu hỏi “thi công cụ thể ra sao”.

Vai trò của bản vẽ shop drawing trong thi công

Bản vẽ shop drawing đóng vai trò quan trọng trong toàn bộ quá trình xây dựng.

• Thứ nhất, shop drawing giúp đội thi công hiểu rõ yêu cầu kỹ thuật và tránh hiểu sai bản vẽ thiết kế.
• Thứ hai, shop drawing là cơ sở để kiểm soát chất lượng thi công, đảm bảo mọi hạng mục được thực hiện đúng theo tiêu chuẩn.
• Thứ ba, shop drawing hỗ trợ việc phối hợp giữa các bộ môn như kết cấu, kiến trúc và cơ điện, giảm thiểu xung đột kỹ thuật.
• Thứ tư, shop drawing giúp chủ đầu tư và tư vấn giám sát kiểm tra, phê duyệt trước khi triển khai ngoài hiện trường.

Nội dung của một bản vẽ shop drawing

Một bản vẽ shop drawing tiêu chuẩn thường bao gồm các nội dung sau:

• Kích thước chi tiết của cấu kiện
• Cao độ, tọa độ lắp đặt
• Chủng loại và thông số vật liệu
• Phương án liên kết và cố định
• Ghi chú kỹ thuật và tiêu chuẩn áp dụng
• Thông tin tham chiếu bản vẽ thiết kế gốc

Ngoài ra, shop drawing còn thể hiện rõ tên dự án, hạng mục, ngày lập và người chịu trách nhiệm.

Các loại bản vẽ shop drawing phổ biến

Trong thực tế, shop drawing được phân loại theo từng bộ môn hoặc hạng mục thi công.

Shop drawing kết cấu

Bao gồm bản vẽ chi tiết cốt thép, cấu kiện bê tông, kết cấu thép và các mối liên kết. Đây là loại shop drawing quan trọng vì ảnh hưởng trực tiếp đến độ bền và an toàn công trình.

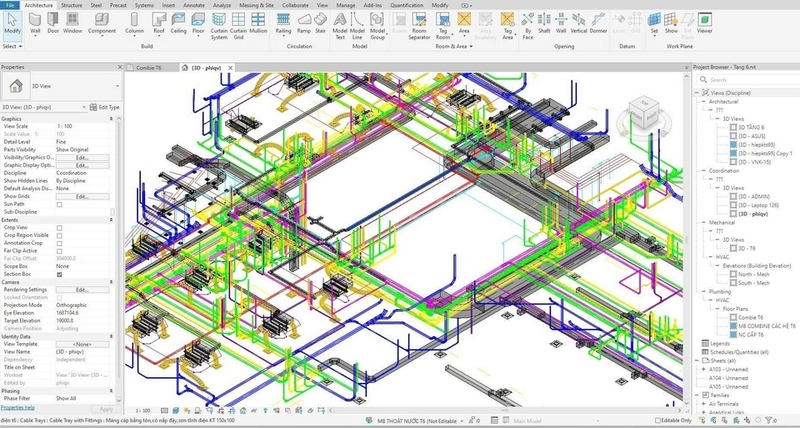

Shop drawing cơ điện (MEP)

Thể hiện chi tiết hệ thống điện, cấp thoát nước, điều hòa không khí, phòng cháy chữa cháy và thông gió. Shop drawing MEP giúp tránh xung đột không gian giữa các hệ thống kỹ thuật.

Shop drawing kiến trúc và hoàn thiện

Bao gồm chi tiết cửa, vách ngăn, trần, sàn và nội thất. Loại bản vẽ này đảm bảo tính thẩm mỹ và độ chính xác trong lắp đặt.

Quy trình lập và phê duyệt shop drawing

Quy trình lập shop drawing thường gồm các bước liên kết chặt chẽ nhằm đảm bảo bản vẽ thi công chi tiết phù hợp với thiết kế và điều kiện thực tế tại công trình.

• Tiếp nhận và nghiên cứu bản vẽ thiết kế gốc là bước đầu tiên. Kỹ sư cần đọc kỹ hồ sơ thiết kế, bản vẽ kỹ thuật, thuyết minh và các tiêu chuẩn áp dụng để hiểu rõ ý đồ thiết kế, thông số kỹ thuật và phạm vi công việc.
• Khảo sát thực tế tại công trình giúp xác định chính xác kích thước, cao độ, hiện trạng mặt bằng và các yếu tố ảnh hưởng đến thi công. Việc đối chiếu giữa bản vẽ thiết kế và điều kiện thực tế giúp hạn chế xung đột, sai lệch khi triển khai.

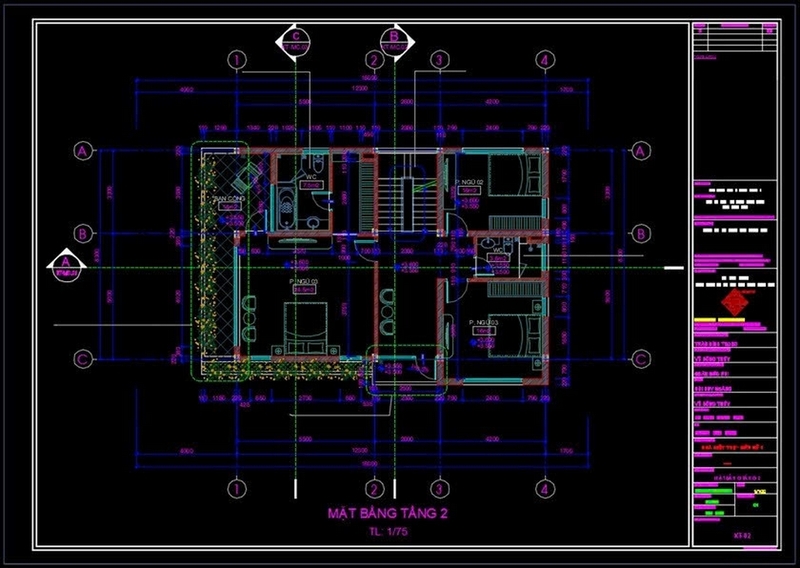

• Triển khai bản vẽ chi tiết bằng phần mềm chuyên dụng như AutoCAD hoặc Revit nhằm thể hiện đầy đủ kích thước, vật liệu, cấu tạo, biện pháp lắp đặt. Shop drawing cần rõ ràng, chính xác và thể hiện được khả năng thi công thực tế.
• Kiểm tra nội bộ và hoàn thiện hồ sơ trước khi trình duyệt là bước quan trọng để rà soát lỗi kỹ thuật, đảm bảo tính đồng bộ giữa các bộ môn và tuân thủ tiêu chuẩn dự án.
• Trình tư vấn giám sát hoặc chủ đầu tư phê duyệt. Sau khi được xem xét, bản vẽ có thể được chấp thuận, yêu cầu chỉnh sửa hoặc bổ sung. Chỉ khi shop drawing được phê duyệt chính thức, nhà thầu mới được phép triển khai thi công theo đúng nội dung đã được duyệt, nhằm đảm bảo chất lượng và tiến độ công trình.

Vai trò của shop drawing trong kiểm soát chất lượng

Shop drawing giúp kiểm soát chất lượng ở nhiều khía cạnh.

• Đảm bảo kiểm soát chi tiết trước khi thi công: Shop drawing thể hiện cụ thể kích thước, vật liệu, cao độ, cấu tạo lắp đặt và các yêu cầu kỹ thuật. Nhờ đó, mọi hạng mục được tính toán, rà soát kỹ lưỡng trước khi triển khai thực tế, giúp giảm thiểu sai sót, hạn chế phát sinh chi phí sửa chữa và tránh chậm tiến độ.
• Phát hiện và xử lý xung đột kỹ thuật sớm: Thông qua bản vẽ chi tiết, các bộ môn như kết cấu, điện, nước, cơ điện có thể được đối chiếu để phát hiện va chạm hoặc bất hợp lý. Việc điều chỉnh ngay trên bản vẽ giúp đảm bảo tính đồng bộ và nâng cao chất lượng thi công.
• Tiêu chuẩn hóa quy trình và nâng cao tính chuyên nghiệp: Shop drawing giúp đội ngũ thi công làm việc theo một tài liệu thống nhất, rõ ràng. Điều này góp phần chuẩn hóa thao tác, giảm phụ thuộc vào kinh nghiệm cá nhân và tăng hiệu quả phối hợp giữa các bên liên quan.
• Cơ sở phục vụ nghiệm thu và hoàn công: Trong các dự án lớn, shop drawing đã được phê duyệt là tài liệu quan trọng để đối chiếu khi kiểm tra chất lượng, nghiệm thu từng hạng mục và lập hồ sơ hoàn công, đảm bảo công trình đáp ứng đúng yêu cầu kỹ thuật và thiết kế ban đầu.

Lợi ích khi sử dụng shop drawing đúng cách

Việc lập và sử dụng shop drawing đúng quy trình không chỉ là yêu cầu kỹ thuật mà còn mang lại nhiều giá trị thiết thực cho toàn bộ dự án xây dựng.

• Giảm thiểu sai sót và xung đột kỹ thuật: Shop drawing thể hiện chi tiết từng hạng mục thi công, giúp các bộ môn phối hợp chặt chẽ và phát hiện sớm các điểm chồng chéo. Nhờ đó, hạn chế tối đa lỗi phát sinh trong quá trình triển khai thực tế.
• Tiết kiệm chi phí và thời gian: Khi mọi chi tiết đã được tính toán và phê duyệt trước, công tác thi công diễn ra thuận lợi hơn, tránh việc phải tháo dỡ, chỉnh sửa hoặc làm lại. Điều này giúp kiểm soát ngân sách và đảm bảo tiến độ theo kế hoạch.
• Tăng tính minh bạch và dễ kiểm soát tiến độ: Shop drawing là cơ sở rõ ràng để các bên đối chiếu, theo dõi và kiểm tra khối lượng công việc. Nhờ tài liệu thống nhất, việc quản lý tiến độ và phân công nhiệm vụ trở nên khoa học và hiệu quả hơn.
• Nâng cao chất lượng và độ an toàn của công trình: Bản vẽ chi tiết giúp thi công đúng tiêu chuẩn kỹ thuật, đúng vật liệu và đúng biện pháp lắp đặt. Điều này góp phần đảm bảo độ bền vững, an toàn và tuổi thọ lâu dài cho công trình.

Những sai sót thường gặp trong shop drawing

Trong quá trình lập và triển khai shop drawing, nếu không kiểm soát chặt chẽ, nhiều lỗi có thể phát sinh và ảnh hưởng trực tiếp đến chất lượng thi công.

• Thiếu thông tin chi tiết quan trọng: Bản vẽ không thể hiện đầy đủ kích thước, cao độ, vật liệu hoặc biện pháp lắp đặt khiến đội thi công phải suy đoán hoặc xử lý theo kinh nghiệm. Điều này dễ dẫn đến thi công sai yêu cầu kỹ thuật.
• Không cập nhật thay đổi từ bản vẽ thiết kế: Khi thiết kế có điều chỉnh nhưng shop drawing không được cập nhật kịp thời, sự chênh lệch thông tin sẽ gây nhầm lẫn, thậm chí phải tháo dỡ để làm lại, làm tăng chi phí và kéo dài thời gian thực hiện.
• Sai lệch kích thước do khảo sát không chính xác: Nếu số liệu thực tế tại công trình không được đo đạc kỹ lưỡng, bản vẽ chi tiết có thể không phù hợp với hiện trạng. Điều này đặc biệt nguy hiểm với các hạng mục yêu cầu độ chính xác cao.
• Không phối hợp tốt giữa các bộ môn: Thiếu sự trao đổi giữa kết cấu, kiến trúc, điện, nước, cơ điện có thể dẫn đến xung đột kỹ thuật như chồng chéo đường ống, máng cáp hoặc dầm, cột. Hậu quả là phải chỉnh sửa phức tạp trong quá trình thi công.

Những sai sót này nếu không được phát hiện sớm có thể gây ảnh hưởng nghiêm trọng đến tiến độ, chi phí và chất lượng tổng thể của công trình.

Kết luận

Bản vẽ shop drawing là bản vẽ triển khai chi tiết do nhà thầu lập nhằm cụ thể hóa bản vẽ thiết kế và phục vụ thi công thực tế. Đây là công cụ quan trọng giúp kiểm soát chất lượng, đảm bảo tính chính xác và hạn chế sai sót trong xây dựng. Hiểu rõ bản vẽ shop drawing là gì và thực hiện đúng quy trình lập, phê duyệt sẽ góp phần nâng cao hiệu quả thi công, tối ưu chi phí và đảm bảo an toàn cho công trình.
