Busway là gì? Khám phá cấu tạo chi tiết, cách lựa chọn, lắp đặt và những lưu ý quan trọng

Hệ thống phân phối điện đóng vai trò quan trọng trong nhà máy, tòa nhà cao tầng và trung tâm thương mại. Sự phát triển của công nghệ đã tạo ra nhiều giải pháp mới thay thế cáp điện truyền thống, trong đó busway được đánh giá cao về tính an toàn và hiệu quả. Trong bài viết này, FPT Shop sẽ giúp bạn hiểu rõ busway là gì, cấu tạo ra sao, cách lắp đặt như thế nào và vì sao giải pháp này ngày càng phổ biến trong các công trình hiện đại.

Busway là gì?

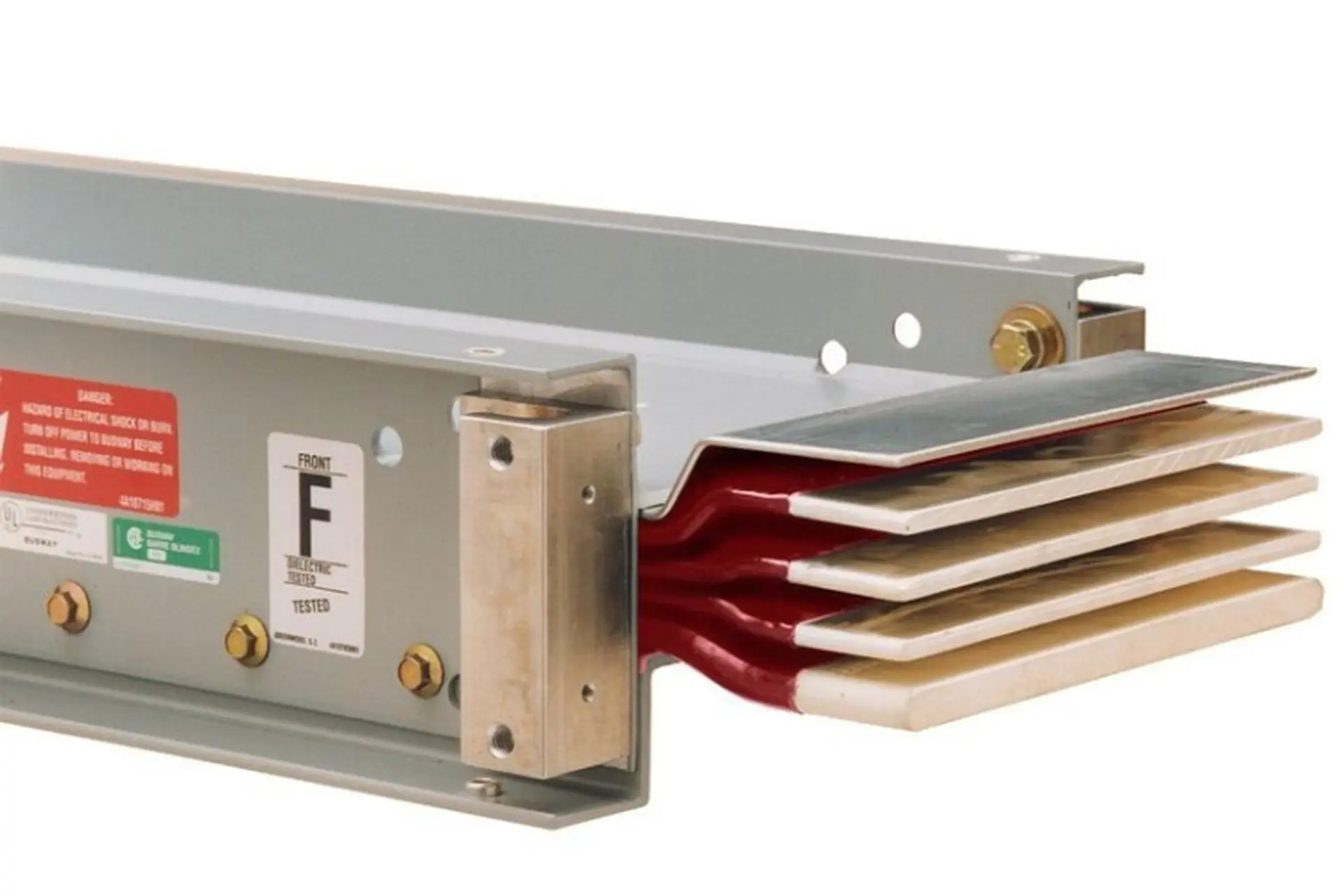

Busway là hệ thống thanh dẫn điện được chế tạo sẵn, trong đó các lõi dẫn điện được đặt bên trong lớp vỏ bảo vệ chắc chắn. Hệ thống bao gồm thanh dẫn thẳng, thiết bị đấu nối và các phụ kiện đi kèm.

Về bản chất, busway là hệ thống thay thế cáp điện truyền thống. Tuy nhiên, thay vì sử dụng dây cáp rời, các lõi đồng hoặc nhôm được gia công thành thanh cứng, phủ vật liệu cách điện và đặt trong vỏ kim loại bảo vệ.

Kích thước tiêu chuẩn của mỗi thanh thường là 3 m. Các đầu khớp nối được thiết kế linh hoạt, giúp việc lắp ghép trở nên thuận tiện và chính xác hơn trong thi công.

Nhờ cấu trúc dạng module, busway là gì không chỉ dừng lại ở khái niệm thanh dẫn điện, mà còn là giải pháp tối ưu cho hệ thống điện công nghiệp có công suất lớn.

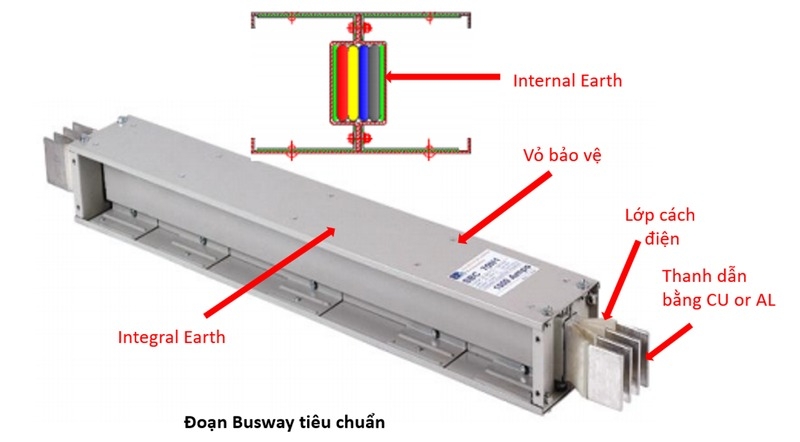

Cấu tạo chi tiết của hệ thống busway

Để hiểu rõ busway là gì, cần phân tích từng thành phần cấu tạo bên trong hệ thống.

Vỏ bảo vệ bên ngoài

Vỏ busway được chế tạo từ thép hoặc nhôm cao cấp nhằm giảm tổn hao do dòng điện xoáy và từ trễ. Bề mặt vỏ được phủ sơn epoxy chống gỉ sét, chống tĩnh điện và tăng khả năng chịu ăn mòn hóa chất.

Phần vỏ được đúc kín bao quanh lõi dẫn, chỉ để lộ vị trí khớp nối ở hai đầu. Thiết kế kín giúp bảo vệ thanh dẫn trước tác động cơ học và môi trường.

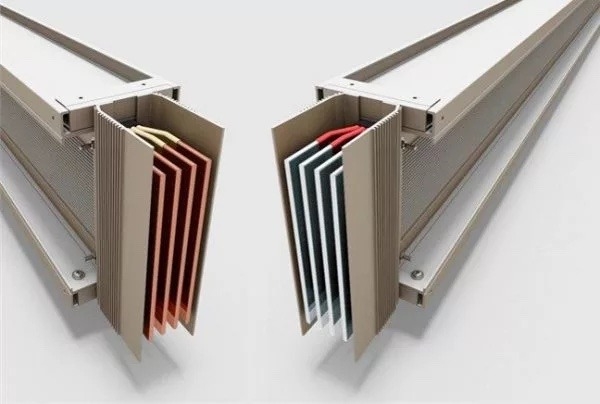

Thanh dẫn điện bên trong

Thanh dẫn là bộ phận quan trọng khi tìm hiểu busway là gì. Vật liệu phổ biến là đồng tinh khiết đạt 99.9% hoặc nhôm kỹ thuật. Các điểm nối thường sử dụng cấu trúc lưỡng kim nhằm đảm bảo độ cứng và độ ổn định tiếp xúc.

Lựa chọn đồng hay nhôm phụ thuộc vào công suất truyền tải. Với dòng điện lớn ≥ 4000 A, nhiều công trình ưu tiên dùng đồng. Trong khi đó, nhôm có chi phí thấp hơn 20-30% và phù hợp công trình thương mại.

Lớp cách điện

Mỗi thanh dẫn được phủ lớp polyester cấp A với khả năng chịu nhiệt khoảng 130 độ C trong thời gian dài khi xảy ra sự cố ngắn mạch. Vật liệu polyester có cấu trúc polymer tổng hợp từ Ethylene Glycol và Terephthalic Acid, giúp tăng độ bền nhiệt và độ ổn định cách điện.

Hệ thống giá treo đỡ

Khi lắp đặt busway trong nhà, khoảng cách giữa các giá treo tối đa 30 m nếu lắp ngang và 5 m nếu lắp dọc. Khi lắp ngoài trời, khoảng cách tối đa là 1.5 m cho cả hai phương án. Hệ thống giá đỡ giúp cố định thanh dẫn và đảm bảo an toàn vận hành.

Cách lựa chọn và lắp đặt busway

Lựa chọn theo công suất truyền tải

Khi xác định busway là gì và lựa chọn phù hợp, kỹ sư cần tính toán dòng điện tải. Nếu dòng điện ≥ 630 A, busway thường có chi phí đầu tư hợp lý hơn hệ thống thang máng cáp. Với dòng điện < 630 A, cáp truyền thống có thể kinh tế hơn.

Đối với công trình cao tầng, busway thường được dùng làm trục đứng cấp điện. Các module rẽ nhánh chữ T, bẻ góc 90 độ và giao chữ thập giúp linh hoạt trong bố trí.

Quy trình lắp đặt cơ bản

Busway được thiết kế theo dạng module lắp ghép răng lược. Trên thân thanh có các cửa lấy điện bố trí cách nhau 610 mm. Tủ lấy điện được ghép trực tiếp vào vị trí này thông qua cơ cấu cài răng lược.

Khi đấu nối cáp điện lực vào hệ thống, kỹ sư sử dụng hộp nối chuyên dụng. Bên trong hộp có các đầu cực nối cáp, bên ngoài có cơ cấu gắn vào thân busway. Việc lắp đặt xuyên sàn hoặc xuyên tường cần giải pháp chống cháy lan phù hợp.

Ưu điểm, hạn chế và phạm vi ứng dụng

Ưu điểm nổi bật

Khi phân tích busway là gì, không thể bỏ qua ưu điểm về độ tin cậy cao. Vỏ nhôm được nối đất giúp tăng mức an toàn. Không gian lắp đặt chiếm diện tích nhỏ hơn so với thang máng cáp cùng công suất.

Thời gian thi công rút ngắn đáng kể do module được chế tạo sẵn. Nhân công lắp đặt giảm và tính thẩm mỹ cao hơn trong các tòa nhà văn phòng.

Hạn chế cần lưu ý

Busway không thể uốn cong như cáp mềm. Tuy nhiên, hệ thống đã có sẵn module bẻ góc để khắc phục vấn đề này. Với tải nhỏ hơn 630 A, chi phí đầu tư có thể cao hơn phương án cáp.

Ứng dụng phổ biến

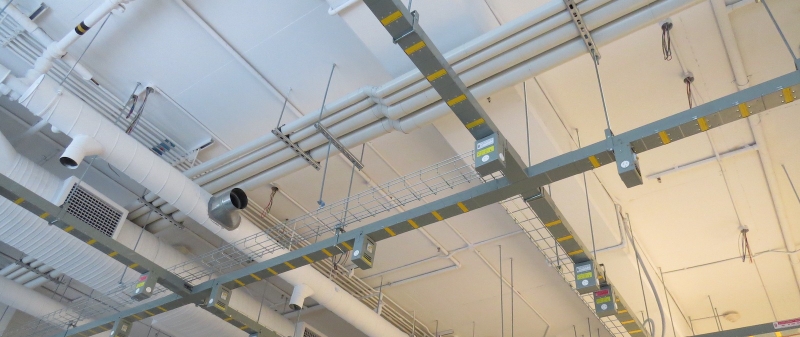

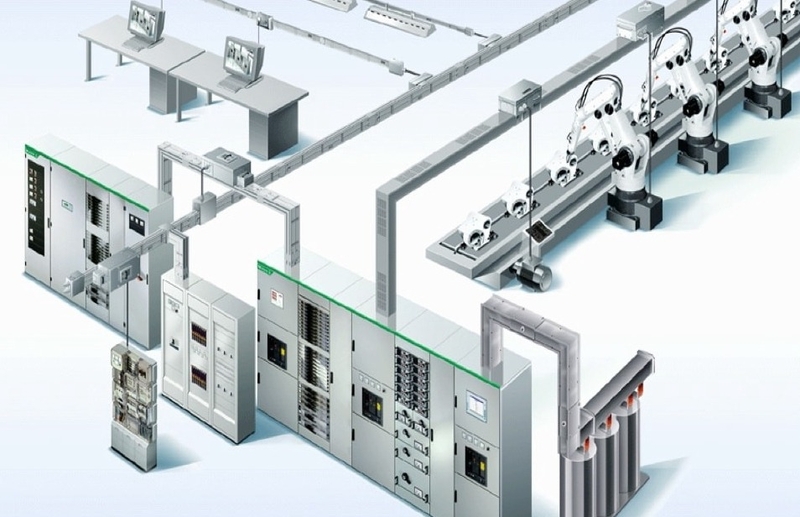

Busway được ứng dụng hiệu quả trong nhà máy sản xuất, trung tâm thương mại và cao ốc văn phòng. Hệ thống thường được dùng làm trục đứng cấp điện chính.

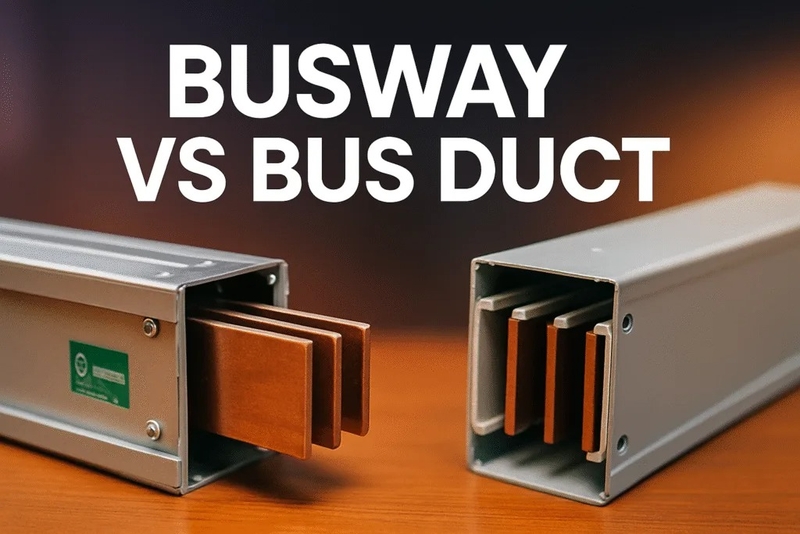

Phân biệt busway, busbar và busduct

Khi tìm hiểu busway là gì, nhiều người dễ nhầm lẫn với busbar hoặc busduct.

• Busbar là thanh dẫn điện đơn lẻ, thường nằm trong tủ điện. Vật liệu phổ biến là đồng hoặc nhôm.
• Busway là hệ thống bao gồm nhiều thanh busbar được bọc cách điện và đặt trong vỏ bảo vệ, dùng thay thế cáp động lực.
• Busduct thực chất là cách gọi khác của busway trong một số tài liệu kỹ thuật.

Sự khác biệt nằm ở mục đích sử dụng và phạm vi ứng dụng. Busbar là phụ kiện trong tủ bảng điện, còn busway là hệ thống phân phối điện hoàn chỉnh.

Tạm kết

Qua những phân tích trên, bạn đã hiểu rõ busway là gì và vì sao giải pháp này được ưa chuộng trong hệ thống phân phối điện hiện đại. Với cấu tạo chắc chắn, khả năng truyền tải lớn và lắp đặt linh hoạt, busway là gì không còn là khái niệm xa lạ trong công trình công nghiệp và cao tầng. Việc lựa chọn đúng loại busway sẽ giúp hệ thống điện vận hành an toàn và ổn định lâu dài.
