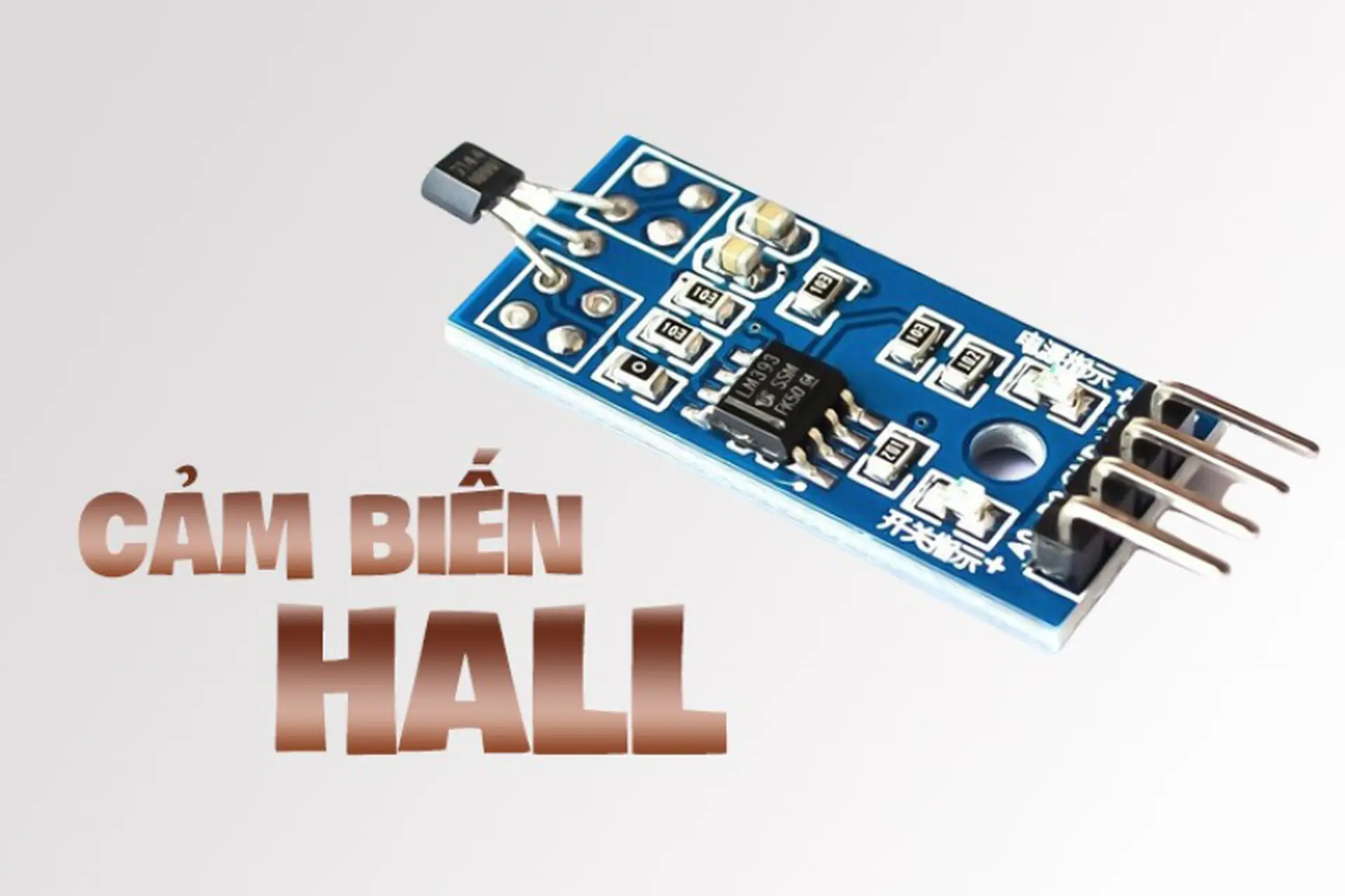

Cảm biến Hall là gì? Nguyên lý hoạt động và ứng dụng thực tế

Trong các thiết bị điện tử, ô tô hoặc hệ thống tự động hóa, nhiều linh kiện cảm biến đóng vai trò khá quan trọng trong quá trình điều khiển và vận hành. Một trong số đó là công nghệ cảm biến từ được ứng dụng khá phổ biến trên nhiều thiết bị hiện đại. Điều này cũng khiến nhiều người quan tâm cảm biến Hall là gì và thiết bị này hoạt động ra sao trong thực tế.

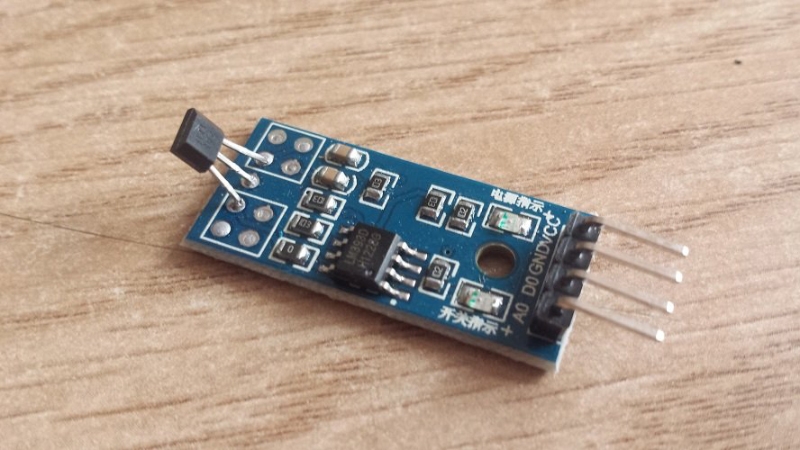

Cảm biến Hall là gì?

Cảm biến Hall có tên tiếng Anh là Hall Magnetic Sensor. Đây là thiết bị có khả năng phát hiện từ tính của nam châm và đo cường độ từ trường trong môi trường xung quanh. Khi có từ trường tác động, cảm biến sẽ tạo ra tín hiệu điện tương ứng để hệ thống xử lý và đưa ra phản hồi phù hợp.

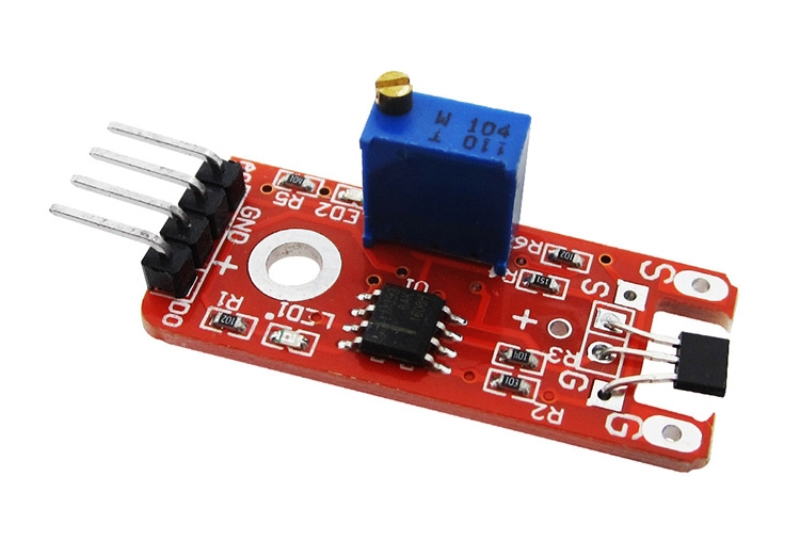

Nguyên lý hoạt động của cảm biến Hall

Cảm biến Hall hoạt động dựa trên hiệu ứng Hall, một hiện tượng vật lý được phát hiện bởi Edwin Herbert Hall vào năm 1879. Hiệu ứng này xuất hiện khi dòng điện chạy qua vật dẫn đặt trong từ trường, từ đó tạo ra hiệu điện thế giữa hai mặt đối diện của vật dẫn.

Cụ thể, khi dòng điện chạy qua vật liệu dẫn điện, các electron thường di chuyển theo đường thẳng. Tuy nhiên, khi vật liệu được đặt trong từ trường, lực Lorentz sẽ tác động khiến các electron bị lệch sang một phía. Sự chênh lệch điện tích này tạo ra hiệu điện thế Hall.

Độ lớn của hiệu điện thế Hall sẽ tỷ lệ thuận với cường độ dòng điện và cường độ từ trường. Nhờ đó, cảm biến Hall có thể xác định sự xuất hiện hoặc thay đổi của từ trường để đưa ra tín hiệu đầu ra phù hợp.

Các loại cảm biến Hall phổ biến

Sau khi hiểu rõ cảm biến Hall là gì, hãy cùng khám phá các loại phổ biến hiện nay.

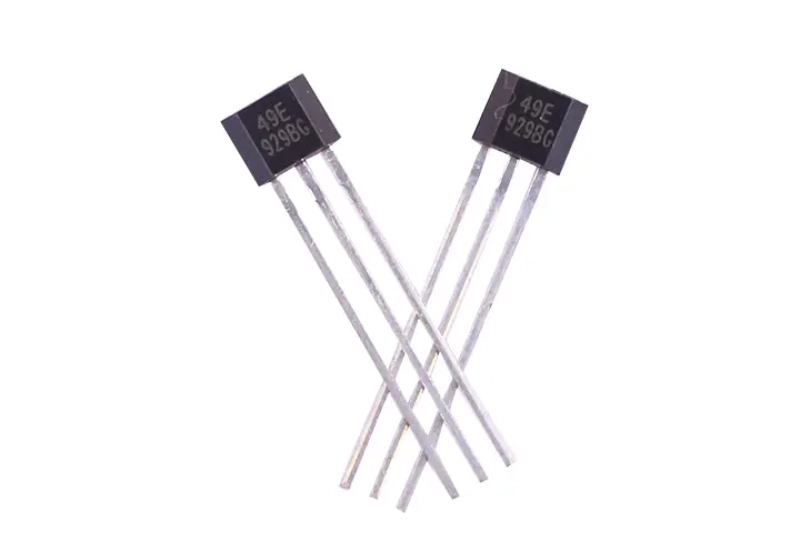

Cảm biến Hall analog

Cảm biến Hall analog cung cấp tín hiệu đầu ra dưới dạng điện áp analog tỉ lệ thuận với cường độ từ trường. Điều này đồng nghĩa từ trường càng mạnh thì điện áp đầu ra càng lớn. Loại cảm biến này thường gồm các bộ phận như bộ điều chỉnh điện áp, thành phần Hall, bộ khuếch đại tín hiệu.

Do đầu ra thay đổi liên tục nên cảm biến Hall analog thường được dùng trong các ứng dụng đo khoảng cách, đo vị trí hoặc xác định cường độ từ trường chính xác. Ngoài ra, loại cảm biến này còn xuất hiện trong nhiều thiết bị công nghiệp và hệ thống điều khiển tự động yêu cầu độ chính xác cao.

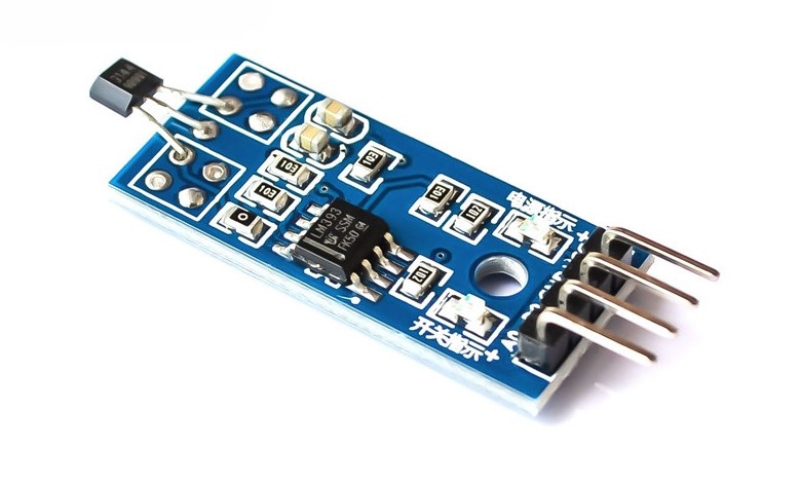

Cảm biến Hall digital

Khác với loại analog, cảm biến Hall digital chỉ cung cấp hai trạng thái đầu ra gồm ON và OFF. Khi từ trường vượt qua một ngưỡng nhất định, cảm biến sẽ chuyển sang trạng thái ON. Ngược lại, khi cường độ từ trường giảm xuống dưới mức giới hạn, cảm biến sẽ chuyển về OFF. Loại cảm biến này thường được tích hợp thêm Schmitt Trigger nhằm tạo độ trễ và ổn định tín hiệu đầu ra tốt hơn.

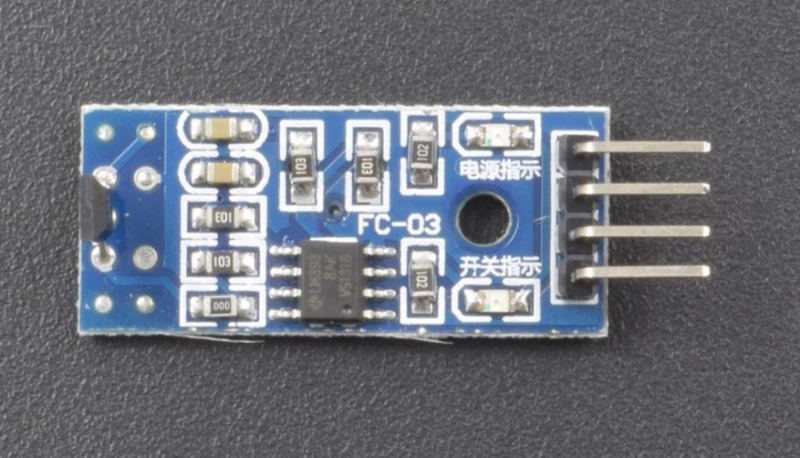

Ưu nhược điểm của cảm biến Hall

Cảm biến Hall hiện được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng hoạt động ổn định và độ bền cao. Tuy nhiên, thiết bị này vẫn tồn tại một số hạn chế nhất định mà người dùng nên biết.

Ưu điểm của cảm biến Hall

Kích thước nhỏ gọn: Cảm biến Hall thường có thiết kế khá nhỏ nên dễ tích hợp vào các thiết bị điện tử hoặc hệ thống cơ khí hiện đại.
Trọng lượng nhẹ: Thiết bị có khối lượng thấp nên phù hợp với nhiều ứng dụng yêu cầu tối ưu không gian hoặc giảm tải trọng hệ thống.
Độ bền cao: Cảm biến Hall có khả năng chịu rung động, va đập và hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Hoạt động không tiếp xúc: Vì hoạt động dựa trên từ trường nên cảm biến Hall ít bị mài mòn cơ học hơn nhiều loại cảm biến truyền thống khác.
Tiêu thụ điện năng thấp: Thiết bị chỉ cần mức điện năng khá nhỏ để hoạt động nên phù hợp với các thiết bị di động hoặc hệ thống tiết kiệm năng lượng.
Chi phí sản xuất tương đối thấp: Điều này khiến cảm biến Hall được ứng dụng rộng rãi trong nhiều thiết bị điện tử phổ thông hiện nay.
Ít bị nhiễu: Cảm biến Hall có khả năng hoạt động ổn định và ít chịu ảnh hưởng bởi nhiều loại nhiễu từ môi trường xung quanh.
Phản hồi nhanh: Thiết bị có thời gian đáp ứng nhanh nên phù hợp với các hệ thống yêu cầu phát hiện thay đổi tức thời.

Nhược điểm của cảm biến Hall

Độ nhạy có thể thay đổi theo nhiệt độ: Trong một số môi trường đặc biệt, nhiệt độ có thể ảnh hưởng tới độ chính xác của cảm biến.
Cần hiệu chỉnh trong một số ứng dụng: Với các hệ thống yêu cầu độ chính xác cao, cảm biến Hall thường cần được hiệu chuẩn trước khi hoạt động.
Điện áp đầu ra có thể gây sai số: Một số cảm biến Hall có thể xuất hiện điện áp đầu ra làm ảnh hưởng tới kết quả đo nếu không được xử lý phù hợp.

Những ứng dụng quan trọng của cảm biến Hall

Cảm biến Hall được ứng dụng trong rất nhiều lĩnh vực khác nhau nhờ khả năng phát hiện từ trường nhanh và ổn định.

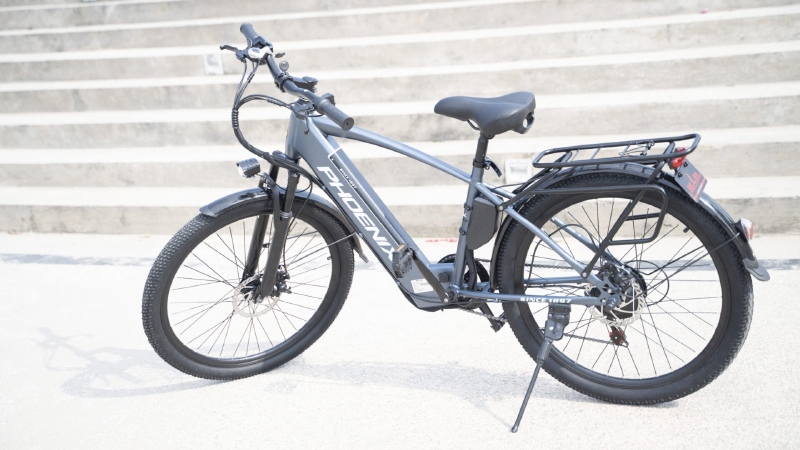

Ứng dụng trong xe đạp trợ lực điện

Một trong những ứng dụng phổ biến nhất là đo tốc độ di chuyển của xe đạp trợ lực điện. Cảm biến Hall sẽ ghi nhận chuyển động quay của bánh xe hoặc động cơ để hệ thống điều chỉnh mức trợ lực phù hợp. Nhờ đó, xe có thể vận hành ổn định hơn và phản hồi nhanh hơn theo tốc độ đạp của người dùng.

Ứng dụng trong ô tô

Trong ngành ô tô, cảm biến Hall xuất hiện ở khá nhiều bộ phận như cảm biến vị trí trục cam, cảm biến vị trí trục cơ, cảm biến tốc độ bánh xe, cảm biến chân ga điện tử. Những dữ liệu này đóng vai trò quan trọng trong việc điều khiển động cơ và đảm bảo xe hoạt động ổn định hơn.

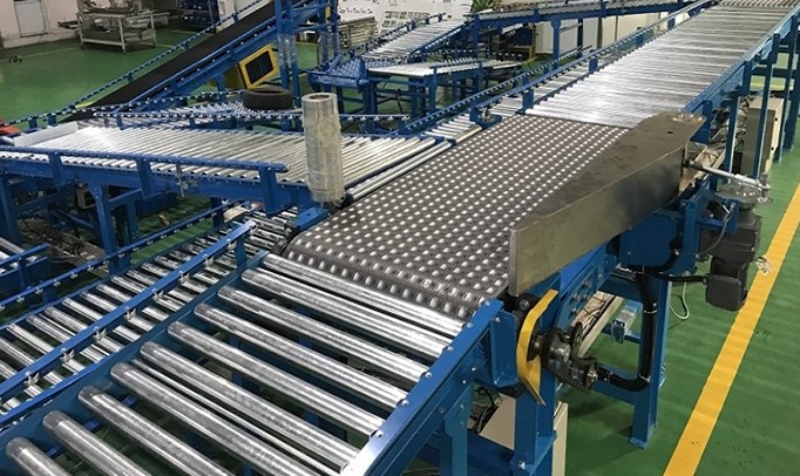

Ứng dụng trong công nghiệp sản xuất

Trong các dây chuyền công nghiệp, cảm biến Hall thường được dùng để đếm sản phẩm, xác định vị trí hoặc kiểm soát chuyển động của máy móc. Khả năng phản hồi nhanh và hoạt động ổn định khiến loại cảm biến này phù hợp với môi trường sản xuất liên tục trong thời gian dài.

Ứng dụng trong thiết bị điện tử

Cảm biến Hall còn được tích hợp trong nhiều thiết bị điện tử kỹ thuật số để phát hiện đóng mở nắp hoặc xác định vị trí linh kiện bên trong thiết bị. Một số smartphone hoặc laptop hiện cũng sử dụng cảm biến Hall để nhận biết trạng thái đóng mở của bao da từ tính.

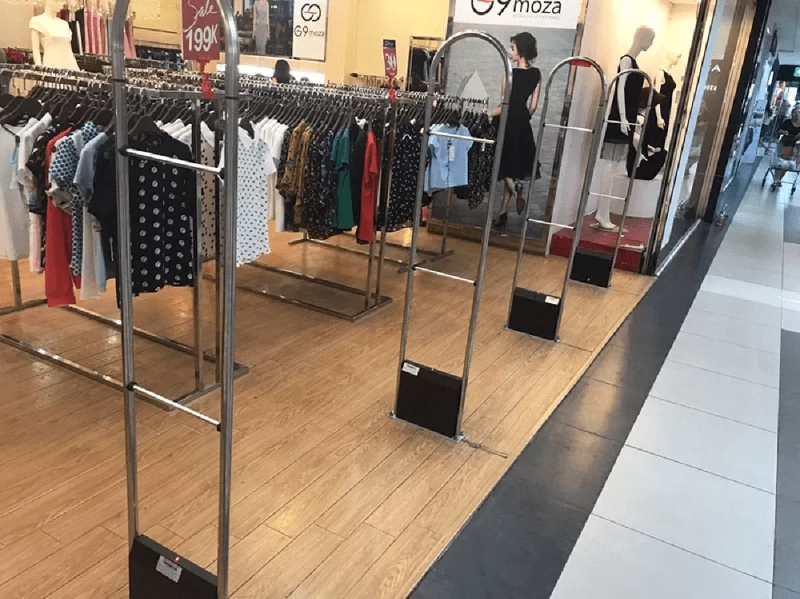

Ứng dụng trong hệ thống chống trộm

Hiện nhiều hệ thống cửa từ chống trộm cũng sử dụng cảm biến Hall để phát hiện trạng thái đóng mở cửa. Khi cửa bị mở bất thường, hệ thống sẽ kích hoạt cảnh báo nhằm tăng khả năng bảo vệ an ninh.

Ứng dụng trong động cơ điện

Trong động cơ điện một chiều không chổi than, cảm biến Hall được dùng để xác định vị trí của nam châm vĩnh cửu.

Kết luận

Qua những thông tin trên, người dùng cũng có thể hiểu rõ hơn cảm biến Hall là gì cũng như ứng dụng thực tế của công nghệ này. Nhờ khả năng hoạt động ổn định và phản hồi nhanh, cảm biến này đang xuất hiện ngày càng nhiều trong các thiết bị điện tử, ô tô và hệ thống tự động hóa hiện đại.
