Capacitor là gì? Khám phá cấu tạo, chức năng và nguyên lý làm việc của tụ điện

Trong các mạch điện tử, tụ điện đóng vai trò quan trọng trong việc lưu trữ năng lượng, lọc tín hiệu và ổn định nguồn điện. Tuy nhiên, nhiều người vẫn chưa hiểu rõ capacitor là gì cũng như nguyên lý hoạt động của linh kiện này. Bài viết này, FPT Shop sẽ cùng bạn tìm hiểu chi tiết về tụ điện, các loại phổ biến và ứng dụng thực tế.

Capacitor là gì?

Capacitor, hay còn gọi là tụ điện, là một linh kiện điện tử thụ động có hai cực, được sử dụng để lưu trữ năng lượng điện thông qua sự tích tụ điện tích trên hai bề mặt dẫn điện đặt gần nhau và được ngăn cách bởi một lớp cách điện gọi là điện môi.

Trong lĩnh vực điện tử, capacitor từng được gọi là condenser. Ngày nay, thuật ngữ này ít được sử dụng hơn nhưng vẫn xuất hiện trong một số thiết bị như condenser microphone.

Khả năng lưu trữ điện tích của tụ điện được xác định bởi điện dung, đơn vị đo là farad (F). Giá trị điện dung càng lớn thì lượng điện tích lưu trữ càng nhiều.

Khi tìm hiểu capacitor là gì, có thể hiểu đơn giản đây là linh kiện có khả năng tích điện, lưu trữ năng lượng trong một khoảng thời gian nhất định và giải phóng khi cần thiết.

Lịch sử ra đời của tụ điện

Tụ điện là một trong những linh kiện điện tử xuất hiện từ rất sớm.

Năm 1745, nhà vật lý Ewald Georg von Kleist phát hiện khả năng lưu trữ điện tích thông qua một bình thủy tinh chứa nước được kết nối với nguồn điện tĩnh.

Một năm sau, nhà vật lý Pieter van Musschenbroek tại Đại học Leiden phát triển thiết bị tương tự và đặt tên là lọ Leyden. Đây được xem là nguyên mẫu đầu tiên của tụ điện hiện đại.

Sau đó, nhà khoa học Benjamin Franklin nghiên cứu sâu hơn và xác định điện tích thực sự được lưu trữ trên thành thủy tinh thay vì trong nước. Những nghiên cứu này đặt nền móng cho sự phát triển của công nghệ tụ điện ngày nay.

Nguyên lý hoạt động của tụ điện

Để hiểu đầy đủ capacitor là gì, cần nắm được cách thức hoạt động của linh kiện này trong mạch điện.

Cơ chế tích điện và phóng điện

Khi một nguồn điện được kết nối với tụ điện, các electron sẽ dịch chuyển và tích tụ trên một bản cực. Bản cực còn lại sẽ thiếu electron, tạo nên sự chênh lệch điện tích giữa hai cực.

Quá trình này tiếp tục cho đến khi điện áp trên tụ điện cân bằng với điện áp nguồn. Khi đó, tụ điện được xem là đã nạp đầy. Khi ngắt nguồn và kết nối tải, điện tích tích lũy sẽ được giải phóng dần. Quá trình này được gọi là phóng điện.

Điện dung và điện áp

Một tụ điện lý tưởng được đặc trưng bởi điện dung C.

Mối quan hệ giữa điện tích và điện áp được biểu diễn theo công thức:

• C = Q/V

Trong đó:

• C là điện dung.
• Q là điện tích.
• V là hiệu điện thế.

Điện dung càng lớn thì khả năng tích trữ điện tích càng cao.

Hoạt động trong mạch AC và DC

Trong mạch điện một chiều (DC), tụ điện sẽ nạp điện và sau khi nạp đầy sẽ hoạt động như một mạch hở.

Ngược lại, trong mạch xoay chiều (AC), điện áp thay đổi liên tục khiến tụ điện liên tục nạp và xả điện. Vì vậy, dòng điện xoay chiều có thể đi qua tụ điện.

Đây là đặc tính rất quan trọng trong các mạch lọc tín hiệu và xử lý âm thanh.

Mô hình tương tự thủy lực của tụ điện

Để hình dung dễ hơn về capacitor là gì, nhiều tài liệu kỹ thuật sử dụng mô hình thủy lực.

Trong mô hình này:

• Điện áp tương tự áp suất nước.
• Dòng điện tương tự dòng nước chảy.
• Tụ điện được ví như một màng đàn hồi trong đường ống.

Khi áp suất tăng, màng đàn hồi sẽ giãn ra và tích trữ năng lượng. Khi áp suất giảm, năng lượng được giải phóng trở lại.

Tương tự, tụ điện lưu trữ năng lượng điện trong quá trình nạp và giải phóng khi phóng điện.

Cách nhận biết thông số trên tụ điện

Các tụ điện hiện nay thường được in ký hiệu trực tiếp trên thân linh kiện.

Tụ điện kích thước lớn

Những tụ điện có kích thước lớn thường ghi rõ giá trị điện dung.

Ví dụ:

• 220 μF
• 470 μF
• 1000 μF

Người dùng có thể đọc trực tiếp mà không cần quy đổi.

Mã ba chữ số trên tụ điện nhỏ

Tụ gốm thường sử dụng mã ba chữ số.

Ví dụ:

• 104 tương đương 100.000 pF hoặc 100 nF.
• 103 tương đương 10.000 pF hoặc 10 nF.

Hai chữ số đầu là giá trị cơ bản, chữ số cuối thể hiện số lượng số 0 cần thêm vào.

Mã RKM

Một số tụ điện sử dụng mã RKM theo tiêu chuẩn IEC.

Ví dụ:

• 4n7 tương đương 4,7 nF.
• 2F2 tương đương 2,2 F.

Kiểu ký hiệu này giúp tránh nhầm lẫn khi sử dụng dấu thập phân trên sơ đồ mạch.

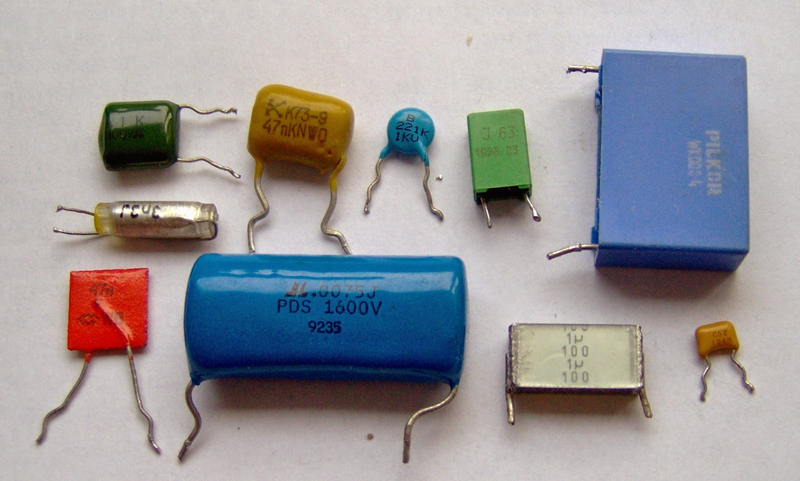

Các loại tụ điện phổ biến hiện nay

Tụ điện được sản xuất với nhiều công nghệ khác nhau nhằm phục vụ từng mục đích sử dụng riêng biệt.

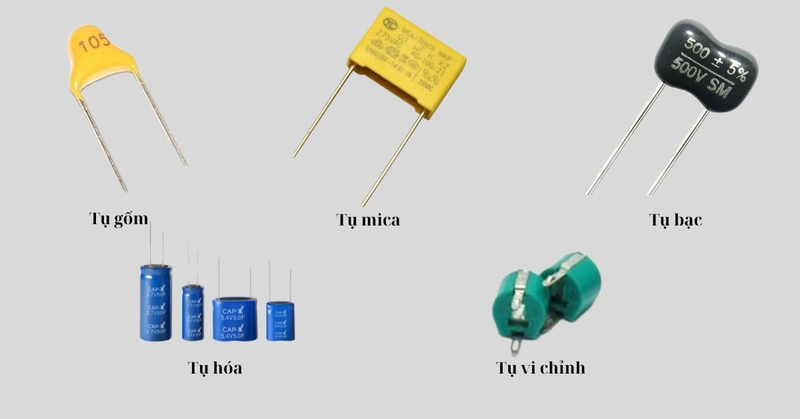

Tụ điện cố định

Đây là nhóm tụ điện có giá trị điện dung không thay đổi trong quá trình sử dụng.

Các loại phổ biến gồm:

• Tụ gốm.
• Tụ màng.
• Tụ mica.

Nhóm này thường xuất hiện trong các thiết bị điện tử dân dụng.

Tụ hóa

Tụ hóa có điện dung lớn hơn nhiều so với tụ gốm.

Các dòng phổ biến gồm:

• Tụ hóa nhôm.

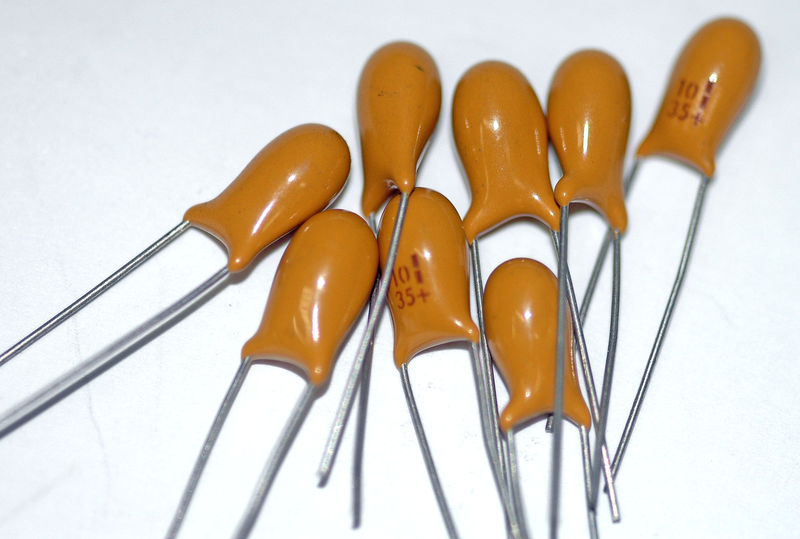

• Tụ tantali.
• Tụ niobi.
• Tụ polymer.

Loại tụ này thường được sử dụng trong các mạch nguồn và mạch khuếch đại.

Siêu tụ điện

Siêu tụ điện có khả năng lưu trữ năng lượng vượt trội so với tụ điện thông thường.

Một số loại nổi bật gồm:

• EDLC.
• Nanoionic.
• Li-ion Capacitor.

Siêu tụ được ứng dụng trong các hệ thống lưu trữ năng lượng hiện đại.

Tụ điện biến đổi

Loại tụ này cho phép điều chỉnh điện dung trong quá trình sử dụng.

Chúng thường xuất hiện trong:

• Mạch điều hưởng.
• Thiết bị vô tuyến.
• Bộ thu phát tín hiệu.

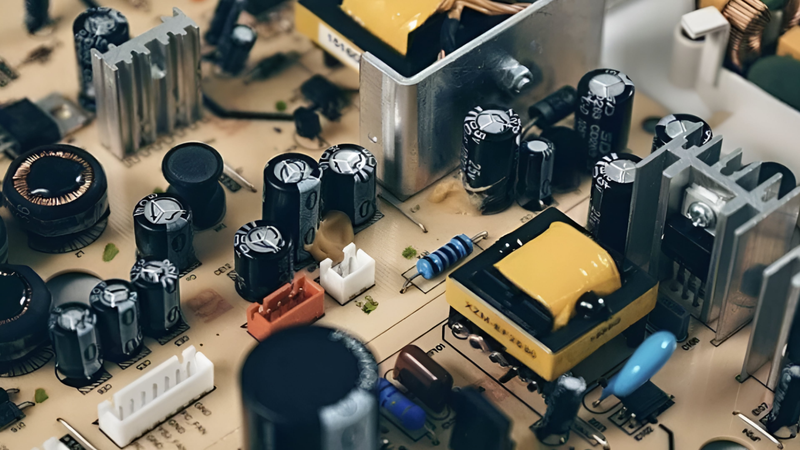

Ứng dụng của tụ điện trong thực tế

Sau khi tìm hiểu capacitor là gì, có thể thấy linh kiện này xuất hiện trong rất nhiều thiết bị điện tử hiện nay.

Lưu trữ năng lượng

Tụ điện có thể tích trữ điện năng và cung cấp nguồn tạm thời khi nguồn chính bị gián đoạn. Ứng dụng này thường xuất hiện trong bộ nhớ máy tính hoặc thiết bị điện tử cần duy trì dữ liệu.

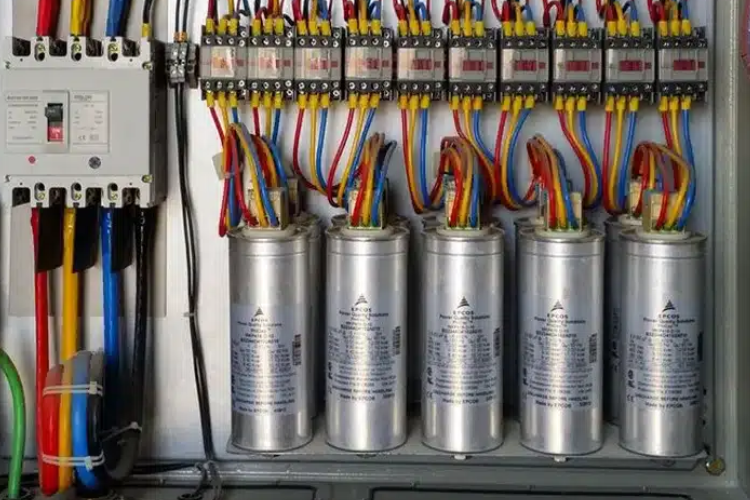

Lọc và ổn định nguồn điện

Trong bộ nguồn DC, tụ điện giúp giảm dao động điện áp sau quá trình chỉnh lưu. Nhờ đó, điện áp đầu ra ổn định hơn và hạn chế nhiễu.

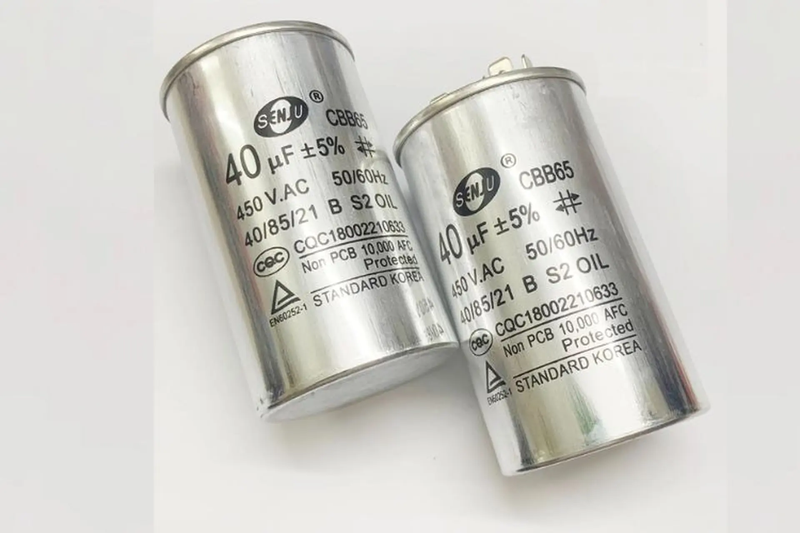

Khởi động động cơ

Các động cơ một pha thường sử dụng tụ điện để tạo độ lệch pha, giúp rô to bắt đầu quay khi khởi động.

Xử lý tín hiệu điện tử

Trong các mạch âm thanh, viễn thông và xử lý tín hiệu, tụ điện tham gia vào các bộ lọc, mạch dao động và mạch tích phân.

Thiết bị chiếu sáng và màn hình

Một số loại tụ điện phát quang được sử dụng trong hệ thống đèn nền của màn hình laptop hoặc các tấm phát sáng điện tử.

Tạm kết

Qua những thông tin trên, bạn đã hiểu rõ capacitor là gì, cách hoạt động và vai trò của linh kiện này trong các mạch điện tử. Việc nắm vững kiến thức về tụ điện sẽ giúp bạn đọc hiểu thông số kỹ thuật chính xác hơn, nhận biết các loại tụ phổ biến và ứng dụng hiệu quả trong quá trình học tập, sửa chữa hoặc nghiên cứu về điện, điện tử.
