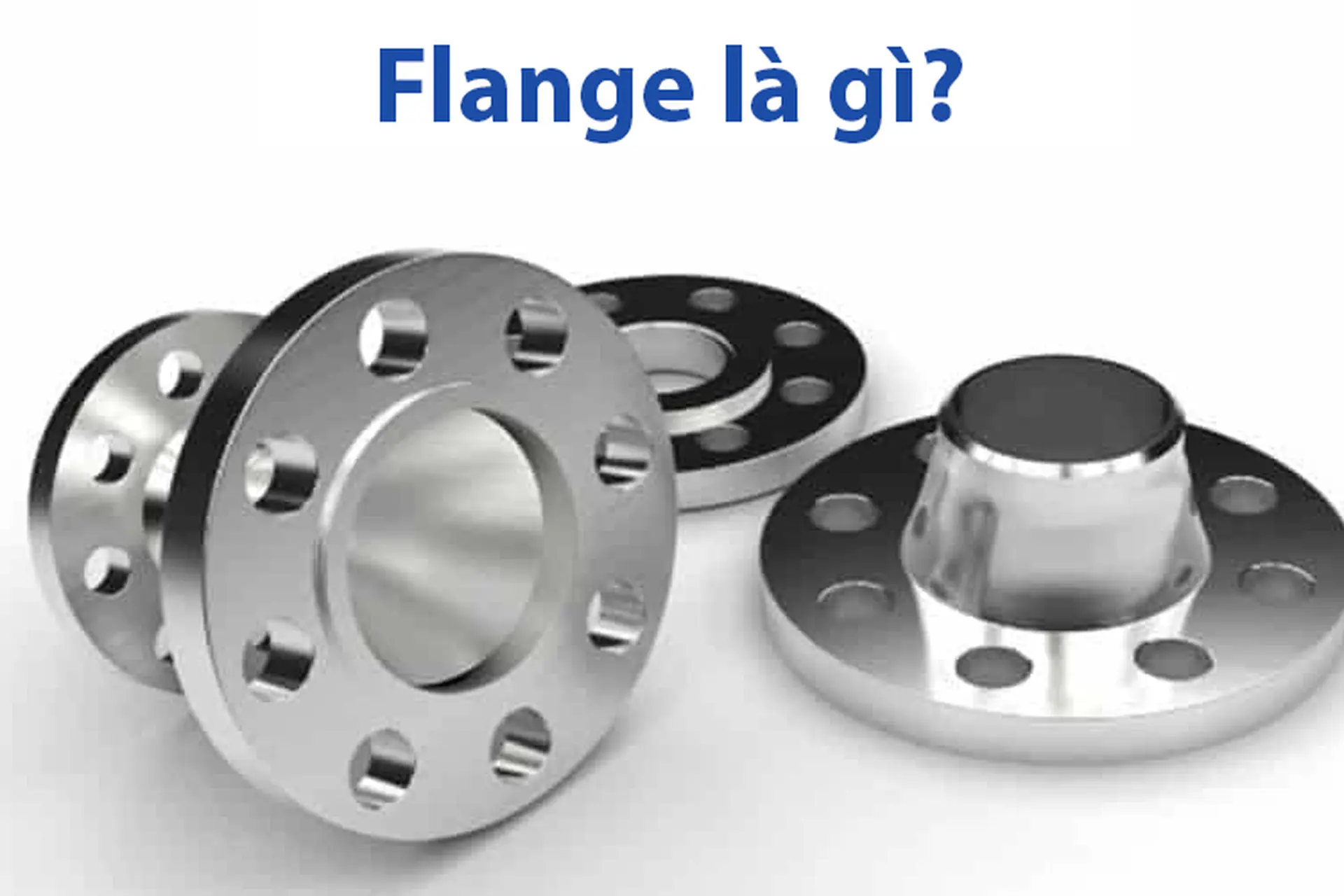

Flange là gì trong cơ khí? Cấu tạo, phân loại và ứng dụng trong hệ thống ống

Trong lĩnh vực cơ khí và hệ thống đường ống, Flange là một thuật ngữ xuất hiện rất thường xuyên nhưng không phải ai cũng hiểu đúng bản chất. Nhiều người thắc mắc Flange là gì, vì sao chi tiết này lại quan trọng trong các hệ thống dẫn nước, dẫn khí hay hóa chất? Bài viết dưới đây sẽ giải thích chi tiết khái niệm Flange, cấu tạo, phân loại và ứng dụng thực tế một cách dễ hiểu. Qua đó, bạn sẽ có cái nhìn tổng quan và chính xác hơn về phụ kiện kỹ thuật quen thuộc này.

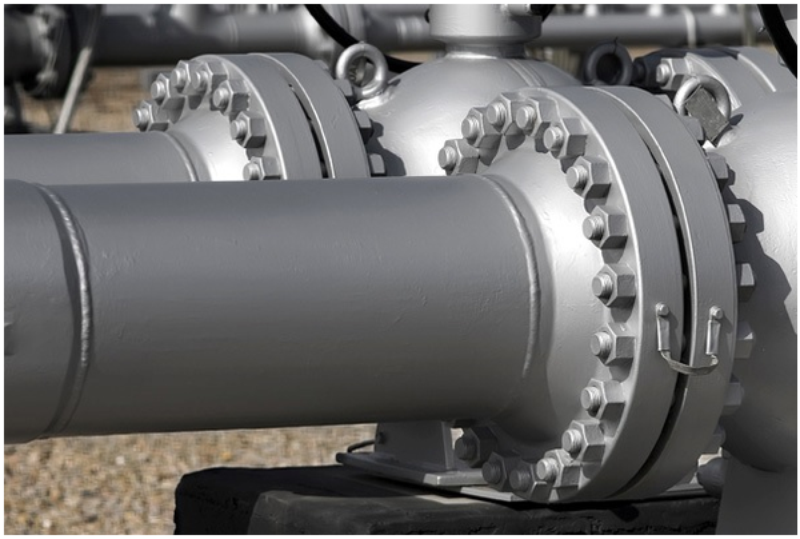

Flange là gì trong kỹ thuật đường ống?

Để trả lời câu hỏi Flange là gì, trước hết cần hiểu rằng Flange chính là tên gọi tiếng Anh của mặt bích. Đây là một loại phụ kiện kỹ thuật được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Flange thường được đúc nguyên khối, có dạng hình tròn với tiết diện dẹt. Trên thân Flange có các lỗ khoan xung quanh để lắp bulong và có thể có hoặc không có lỗ khoan ở tâm tùy theo mục đích sử dụng.

Trong thực tế, Flange được dùng để kết nối các đoạn ống với nhau hoặc kết nối đường ống với thiết bị như van, máy bơm, bình chứa. Việc kết nối này được thực hiện thông qua bulong và đai ốc, tạo nên liên kết chắc chắn nhưng vẫn có thể tháo lắp khi cần bảo trì. Ngoài ra, Flange còn có thể được gắn vào ống bằng phương pháp hàn hoặc nối ren, tùy thuộc vào từng loại cụ thể.

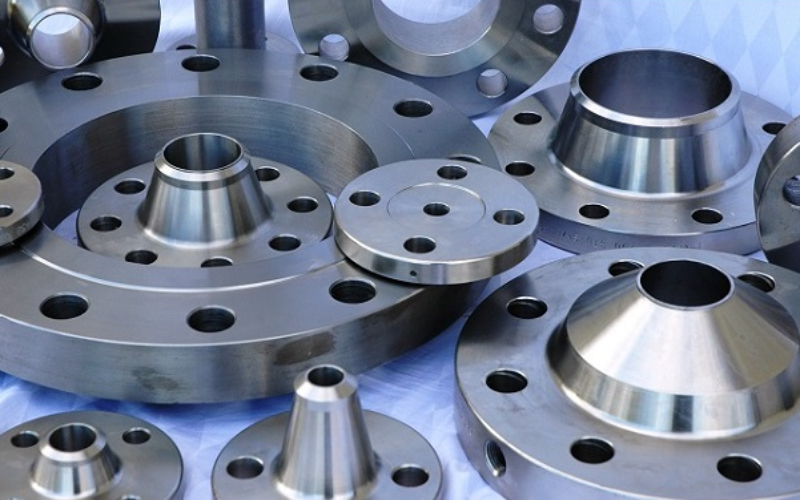

Chất liệu và tiêu chuẩn sản xuất Flange

Khi tìm hiểu Flange là gì, không thể bỏ qua yếu tố chất liệu và tiêu chuẩn sản xuất. Flange được chế tạo từ nhiều loại vật liệu khác nhau như thép carbon, inox, nhựa, đồng hoặc nhôm. Việc lựa chọn chất liệu phụ thuộc vào môi trường làm việc, áp suất, nhiệt độ và tính chất của lưu chất trong đường ống.

Bên cạnh đó, Flange được sản xuất theo nhiều tiêu chuẩn quốc tế phổ biến như BS, JIS, DIN, ANSI. Nhờ sự đa dạng này, Flange có thể phù hợp với hầu hết các hệ thống đường ống từ quy mô nhỏ đến các công trình công nghiệp lớn. Chính vì vậy, mặt bích ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Vai trò và ứng dụng của Flange trong thực tế

Sau khi đã hiểu rõ Flange là gì, có thể thấy đây là một trong những phụ kiện không thể thiếu trong hệ thống đường ống. Flange cho phép kết nối linh hoạt, dễ tháo lắp và thuận tiện cho việc kiểm tra, sửa chữa. So với các mối hàn cố định, việc sử dụng Flange giúp tiết kiệm thời gian bảo trì và nâng cao độ an toàn cho hệ thống.

Flange thường xuất hiện trong các hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, đường ống dẫn dầu khí, hóa chất và cả trong ngành thực phẩm. Nhờ khả năng chịu áp lực tốt và đa dạng kích thước, Flange đáp ứng được nhiều yêu cầu kỹ thuật khác nhau.

Các loại Flange thông dụng hiện nay

Để hiểu sâu hơn Flange là gì, chúng ta cần phân biệt các loại Flange phổ biến đang được sử dụng trên thị trường. Mỗi loại có cấu tạo và ứng dụng riêng, phù hợp với từng điều kiện làm việc cụ thể.

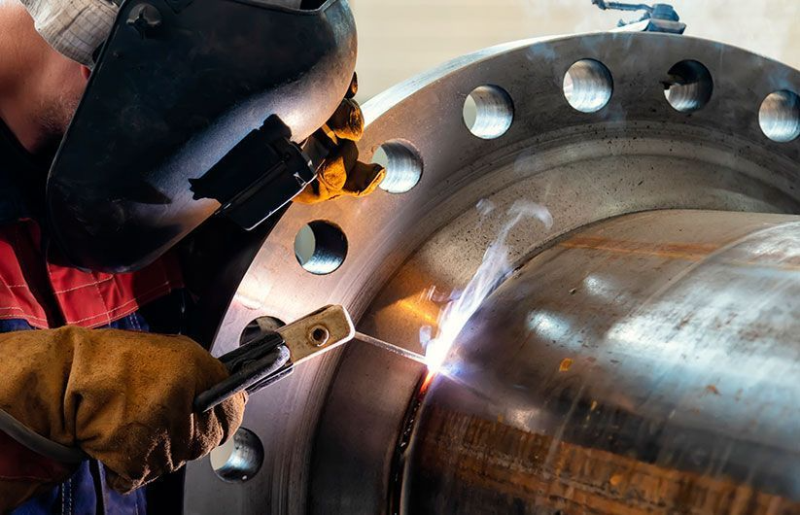

Welding Neck Flange hay mặt bích cổ hàn

Welding Neck Flange là loại mặt bích cổ hàn, được ứng dụng rộng rãi trong các hệ thống áp lực cao. Đặc điểm nổi bật của loại này là phần cổ được thiết kế liền với thân bích và kết nối với đường ống bằng phương pháp hàn đối đầu. Kiểu hàn này tạo ra mối nối chắc chắn, độ bền cao và giảm nguy cơ rò rỉ.

Do cấu tạo đặc biệt, mặt bích cổ hàn thường được chế tạo bằng phương pháp rèn. Điều này khiến chúng mỏng hơn so với nhiều loại khác nhưng vẫn đảm bảo khả năng chịu lực và hoạt động ổn định. Trong thực tế, Welding Neck Flange thường được sử dụng tại những vị trí quan trọng, nơi các mối hàn cần được kiểm tra bằng siêu âm hoặc chụp chiếu.

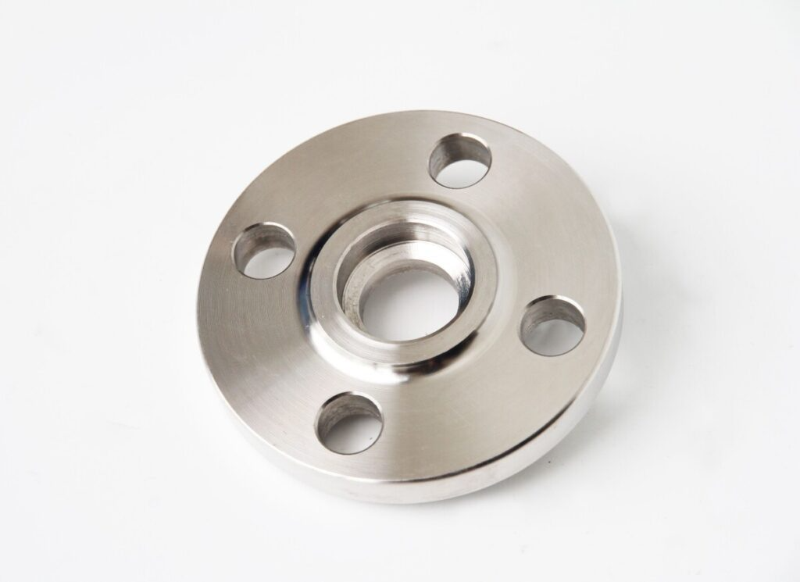

Socket Weld Flange hay mặt bích hàn bọc đúc

Socket Weld Flange còn được gọi là mặt bích hàn lồng hoặc hàn ổ cắm. Loại Flange này kết nối với đường ống thông qua mối hàn bên ngoài. Khi lắp đặt, đầu ống được đưa vào bên trong phần bọc đúc của mặt bích, sau đó chừa ra một khoảng nhỏ trước khi tiến hành hàn.

Mặt bích hàn bọc đúc thường được sử dụng cho các đường ống có kích thước nhỏ nhưng yêu cầu chịu áp lực cao. Tuy nhiên, loại Flange này không phù hợp để hàn trực tiếp với các phụ kiện ống như côn, cút hay tê vì dễ phát sinh lỗi kỹ thuật.

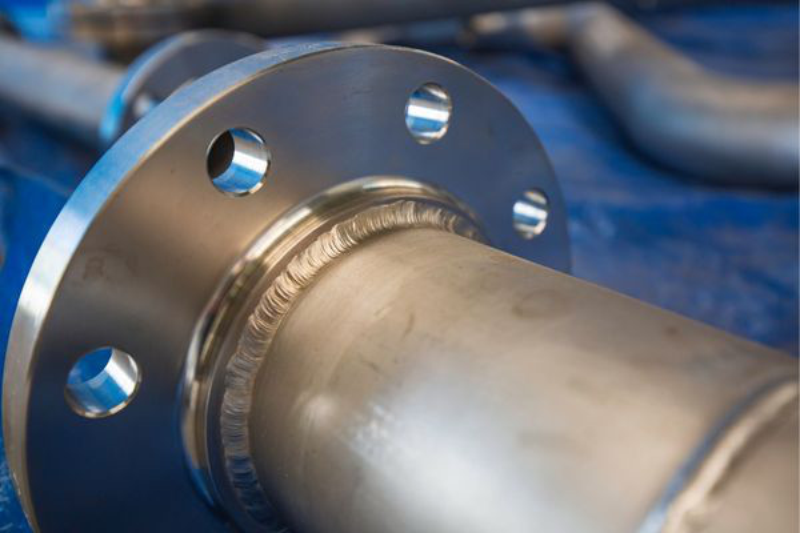

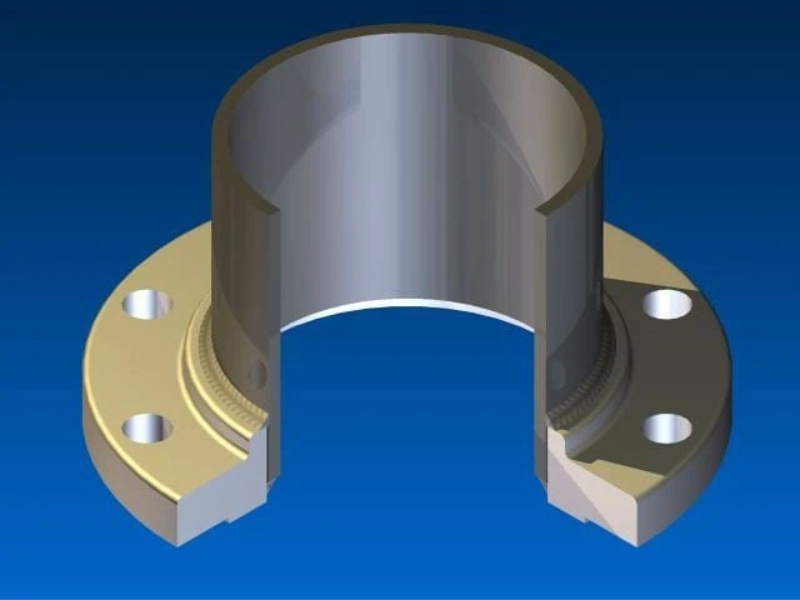

Slip On Flange hay mặt bích hàn trượt

Slip On Flange là loại mặt bích có thể trượt trực tiếp trên đường ống. Đường kính trong của Flange lớn hơn đường kính ngoài của ống, cho phép người lắp đặt điều chỉnh vị trí dễ dàng mà không cần cắt ống quá chính xác.

Khi kết nối, mặt bích hàn trượt được hàn cả bên trong lẫn bên ngoài để đảm bảo độ kín. Loại Flange này có cấu tạo đơn giản, dễ thi công và chi phí thấp hơn so với mặt bích cổ hàn. Tuy nhiên, Slip On Flange không nên dùng để kết nối trực tiếp với các phụ kiện ống như co hay tê.

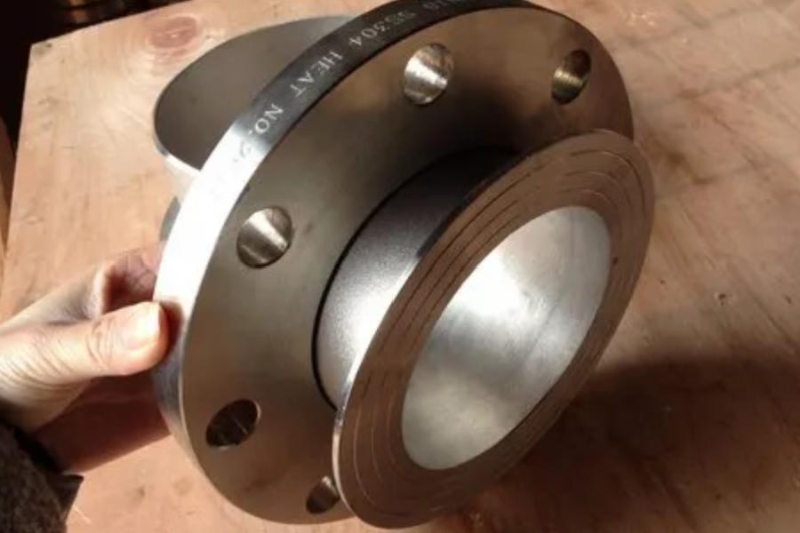

Lap Joint Flange hay mặt bích hàn cổ lỏng

Lap Joint Flange là mặt bích hàn cổ lỏng, thường đi kèm với một phần cổ bích gọi là Stub End. Khi lắp đặt, Stub End được hàn cố định vào đường ống, còn Flange có thể trượt và xoay quanh phần cổ này.

Ưu điểm lớn của Lap Joint Flange là khả năng điều chỉnh hướng dễ dàng trong quá trình lắp đặt. Do không tiếp xúc trực tiếp với lưu chất, Flange thường được làm từ thép carbon giá rẻ, trong khi Stub End được chế tạo từ vật liệu chống ăn mòn. Loại Flange này thường được dùng cho các đường ống áp lực thấp và có thể tái sử dụng.

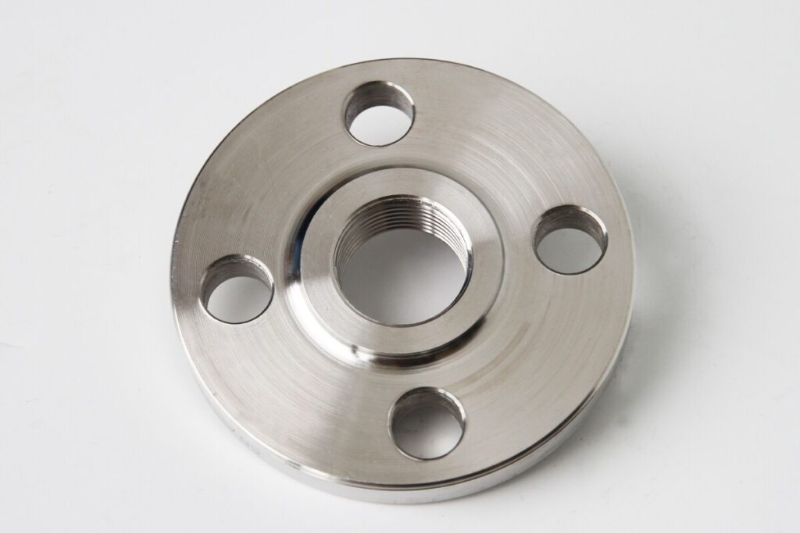

Threaded Flange hay mặt bích ren

Threaded Flange là mặt bích kết nối với đường ống bằng phương pháp bắt ren. Loại này thường được sử dụng trong các trường hợp không thể hàn, chẳng hạn không gian hẹp hoặc môi trường dễ cháy nổ.

Tuy nhiên, với các hệ thống áp lực cao, mặt bích ren có nguy cơ rò rỉ do liên kết ren không đủ chắc. Khi sử dụng, cần đặc biệt chú ý đến độ dày thành ống để tránh nứt gãy tại vị trí gia công ren.

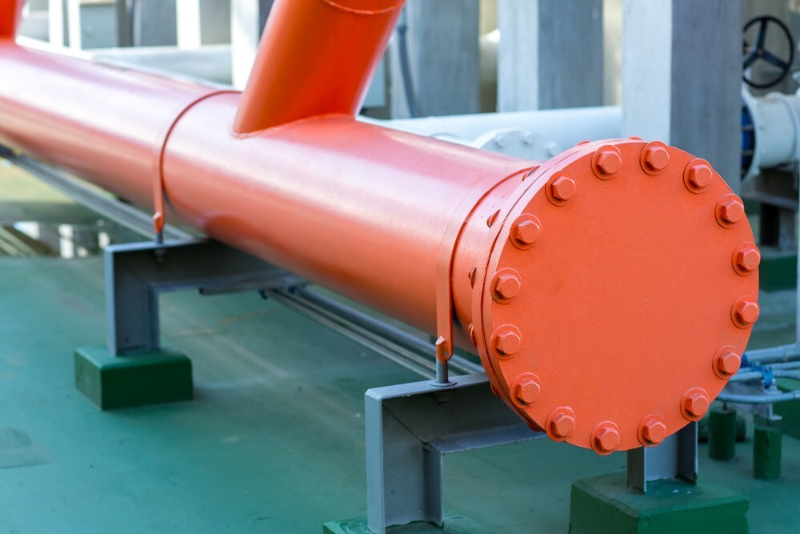

Blind Flange hay mặt bích mù

Blind Flange là mặt bích mù, được đúc nguyên khối và không có lỗ khoan ở tâm. Loại Flange này dùng để bịt kín đầu ống, ngăn không cho lưu chất đi qua. Blind Flange thường được sử dụng trong quá trình thử áp hoặc khi cần đóng kín đường ống tạm thời. Nhờ khả năng tháo lắp linh hoạt, mặt bích mù hỗ trợ rất tốt cho công tác bảo trì và kiểm tra hệ thống.

Kết bài

Việc nắm rõ Flange là gì mở ra cái nhìn đầy đủ hơn về cách các hệ thống đường ống được liên kết và vận hành trong thực tế. Với vai trò kết nối, đóng kín và hỗ trợ bảo trì, Flange trở thành phụ kiện không thể thiếu trong hệ thống đường ống hiện đại. Hiểu rõ đặc điểm và từng loại Flange sẽ giúp bạn đưa ra lựa chọn chính xác, đảm bảo an toàn và hiệu quả cho công trình.
