Mạng hình sao là gì? Khám phá cấu trúc của mạng hình sao

Khi thiết kế một hệ thống mạng cho văn phòng, trường học hay doanh nghiệp, việc lựa chọn loại hình topology phù hợp là câu hỏi khiến không ít người phân vân. Trong vô số cấu trúc mạng hiện có, mạng hình sao nổi bật nhờ tính ổn định và dễ triển khai. Nhưng liệu đây có phải là lựa chọn tối ưu so với các mô hình khác? Để trả lời câu hỏi đó, chúng ta cùng tìm hiểu mạng hình sao là gì, đặc điểm cấu trúc của nó và so sánh với các loại mạng phổ biến khác.

Khái niệm mạng hình sao

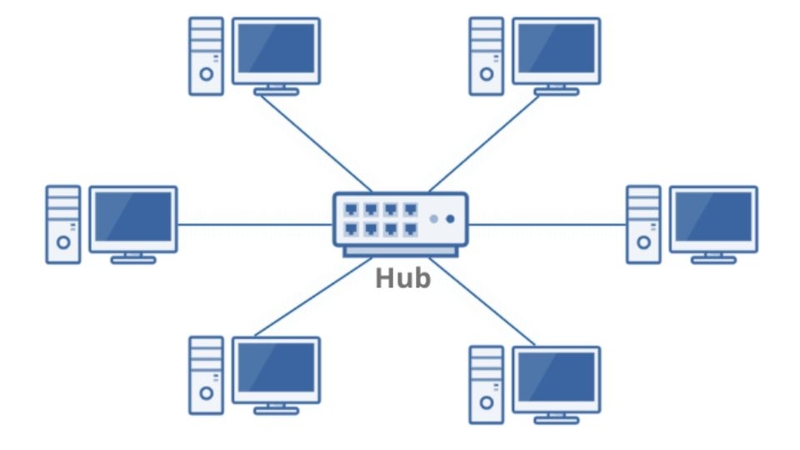

Mạng hình sao 1

Mạng hình sao (Star Topology) là một kiểu bố trí mạng theo cấu trúc tập trung, trong đó mọi thiết bị đều được kết nối trực tiếp và độc lập với một thiết bị điều khiển trung tâm như hub hoặc switch. Thiết bị trung tâm này chịu trách nhiệm điều phối và chuyển tiếp dữ liệu giữa các nút trong mạng, giúp quá trình truyền thông diễn ra ổn định và hiệu quả, đặc biệt là khi sử dụng switch vì switch có khả năng xử lý và định tuyến dữ liệu thông minh hơn so với hub.

Nếu trong mạng hình bus, tất cả thiết bị phải chia sẻ chung một đường truyền, thì mạng hình sao cung cấp mỗi thiết bị một kết nối riêng, giảm thiểu đáng kể tình trạng xung đột tín hiệu. Một ví dụ quen thuộc là mô hình mạng tại các văn phòng nhỏ, ở đây nhiều máy tính được kết nối vào cùng một switch trung tâm, đây chính là dạng triển khai mạng hình sao phổ biến nhất.

Cấu trúc của mạng hình sao

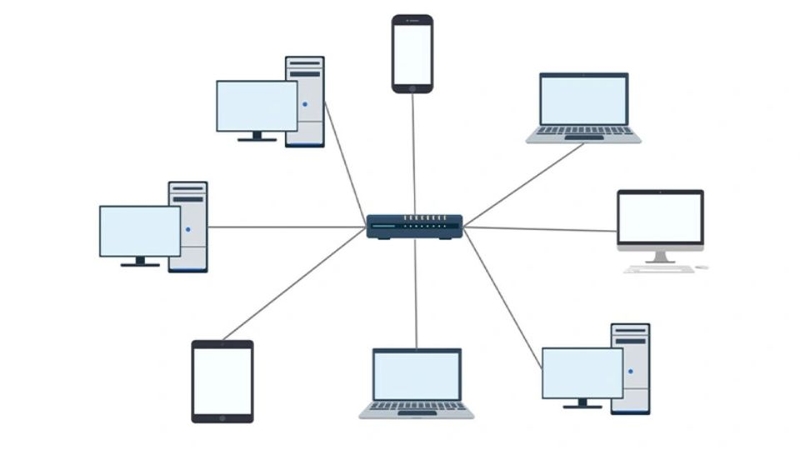

Trong mạng hình sao, toàn bộ hệ thống được tổ chức theo dạng kết nối tập trung, trong đó mỗi thiết bị đầu cuối như máy tính, máy in, camera hay máy chủ đều được nối trực tiếp tới một thiết bị trung gian, thường là hub hoặc switch. Thiết bị trung tâm này đóng vai trò như “trái tim” của mạng, chịu trách nhiệm tiếp nhận, xử lý và chuyển tiếp mọi gói dữ liệu giữa các nút.

Về mặt cấu trúc vật lý, mỗi thiết bị trong mạng sẽ có một đường cáp riêng kéo về trung tâm, tạo thành dạng “cánh sao”. Nhờ cách bố trí này:

Luồng dữ liệu được định tuyến rõ ràng: Mọi thông tin đều đi qua thiết bị trung tâm trước khi đến thiết bị đích.
Dễ quản lý và giám sát: Người quản trị có thể dễ dàng theo dõi, kiểm soát hoặc cô lập luồng dữ liệu.
Dễ khoanh vùng và xử lý lỗi: Nếu một thiết bị đầu cuối hoặc dây kết nối của nó gặp sự cố, các phần còn lại của mạng không bị ảnh hưởng, giúp hệ thống vận hành ổn định và hạn chế tối đa gián đoạn.

Chính đặc điểm tập trung và khả năng cô lập lỗi tốt khiến cấu trúc mạng hình sao trở thành lựa chọn phổ biến trong các mạng văn phòng, trường học và các không gian làm việc cần tính ổn định cao.

Mạng hình sao hoạt động như thế nào?

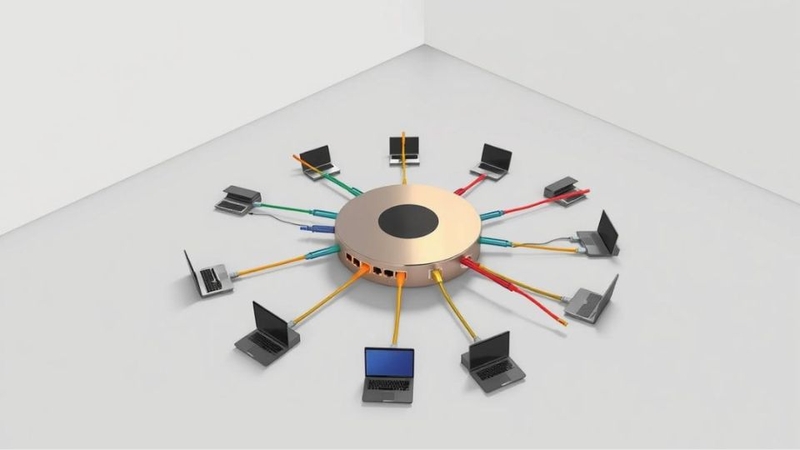

Mạng hình sao vận hành dựa trên cơ chế xử lý tập trung tại thiết bị trung tâm, nghĩa là mọi hoạt động truyền và nhận dữ liệu giữa các thiết bị trong mạng đều phải đi qua hub hoặc switch. Thiết bị trung gian này đóng vai trò điều phối, đảm bảo dữ liệu được chuyển đi đúng hướng và đúng thiết bị đích. Quy trình hoạt động có thể được mô tả chi tiết như sau:

Thiết bị gửi tạo gói dữ liệu

Khi một thiết bị trong mạng (máy tính, máy in,…) muốn trao đổi thông tin với thiết bị khác, nó sẽ tạo ra một gói tin bao gồm dữ liệu cần gửi và các thông tin quan trọng như địa chỉ nguồn, địa chỉ đích, kiểm tra lỗi,…

Gửi gói tin đến thiết bị trung tâm

Gói tin được gửi trực tiếp qua đường cáp riêng kết nối thiết bị gửi và thiết bị trung tâm. Đây là lý do mạng hình sao có độ ổn định cao vì mỗi thiết bị có một kênh truyền độc lập, không bị chia sẻ hay xung đột tín hiệu với thiết bị khác.

Thiết bị trung tâm phân tích gói tin

Khi nhận được dữ liệu, thiết bị trung tâm sẽ kiểm tra thông tin trong gói tin:

Xác định địa chỉ MAC hoặc IP của thiết bị đích.
Kiểm tra tính toàn vẹn và tính hợp lệ của dữ liệu.
Quyết định luồng chuyển tiếp phù hợp.

Xác định cổng kết nối phù hợp

Switch sử dụng bảng địa chỉ MAC để biết chính xác thiết bị đích đang được kết nối vào cổng nào. Nếu trong bảng đã có thông tin, switch sẽ chuyển tiếp gói tin đúng vào cổng đó. Nếu chưa có, nó có thể gửi broadcast để tìm thiết bị đích.

Chuyển dữ liệu tới thiết bị đích

Sau khi xác định đúng cổng, thiết bị trung tâm chuyển gói tin tới thiết bị đích thông qua đường cáp riêng của thiết bị đó. Nhờ cơ chế này, dữ liệu di chuyển nhanh, ổn định và ít xảy ra lỗi do xung đột đường truyền.

Ưu điểm và nhược điểm của mạng hình sao

Ưu điểm

Tốc độ truyền tải ổn định: Mỗi thiết bị được nối bằng một đường cáp riêng, không chia sẻ băng thông như các mô hình bus hay ring. Nhờ đó, mạng hạn chế tối đa tình trạng tắc nghẽn, đảm bảo tốc độ truyền tải ổn định và hiệu suất cao.
Dễ mở rộng: Việc bổ sung hoặc loại bỏ thiết bị trong mạng diễn ra rất linh hoạt. Chỉ cần kết nối thiết bị mới vào switch/hub trung tâm là mạng có thể hoạt động bình thường mà không làm gián đoạn hệ thống.
Dễ quản lý và bảo trì: Nhờ cấu trúc kết nối tập trung, mọi luồng dữ liệu đều đi qua một thiết bị trung tâm, giúp người quản trị dễ dàng theo dõi hoạt động của toàn mạng, nhanh chóng xác định vị trí sự cố và tiến hành khắc phục, không ảnh hưởng đến các thiết bị khác.
Độ tin cậy cao: Nếu một thiết bị đầu cuối hoặc dây cáp của nó bị lỗi, các kết nối khác vẫn vận hành bình thường. Khả năng cô lập lỗi tốt giúp toàn bộ mạng duy trì hoạt động ổn định (trừ trường hợp thiết bị trung tâm gặp sự cố).

Nhược điểm

Phụ thuộc vào thiết bị trung tâm: Switch hoặc hub đóng vai trò then chốt trong hoạt động của mạng. Nếu thiết bị này gặp hỏng hóc, toàn bộ mạng sẽ ngừng hoạt động, gây gián đoạn toàn diện.
Chi phí đầu tư và triển khai cao: Mô hình mạng sao đòi hỏi nhiều dây cáp và một thiết bị trung gian đủ mạnh để xử lý dữ liệu, đặc biệt là trong hệ thống lớn với nhiều nút mạng. Do đó, chi phí lắp đặt và bảo trì thường cao hơn các mô hình khác như bus hay ring.

Mạng hình sao có ứng dụng như thế nào?

Mạng văn phòng và doanh nghiệp nhỏ, vừa

Đây là môi trường phổ biến nhất của mạng hình sao. Các máy tính, máy in, máy chấm công, camera IP,… đều được kết nối về một switch trung tâm, giúp quản trị dễ dàng và đảm bảo tốc độ truyền tải ổn định cho hoạt động hằng ngày.

Hệ thống mạng trong trường học và trung tâm đào tạo

Các phòng máy tính, phòng lab hoặc khu giảng dạy thường triển khai mạng hình sao để thuận lợi cho việc theo dõi, kiểm soát thiết bị và xử lý lỗi khi cần thiết. Cấu trúc này cũng phù hợp khi cần bổ sung thêm máy tính cho lớp học.

Mạng gia đình

Nhiều hệ thống mạng gia đình hiện đại sử dụng router hoặc switch làm thiết bị trung tâm để kết nối: máy tính bàn, smart TV, camera an ninh, thiết bị IoT,... Cách bố trí này giúp mạng ổn định hơn và hoạt động trơn tru khi có nhiều thiết bị truy cập.

Camera giám sát (CCTV) và hệ thống an ninh

Trong các hệ thống giám sát, mỗi camera IP sẽ kết nối trực tiếp tới switch PoE trung tâm để cấp nguồn và truyền dữ liệu. Mạng hình sao giúp hạn chế mất tín hiệu và tăng độ tin cậy cho hệ thống an ninh.

Hạ tầng mạng trong bệnh viện và tòa nhà lớn

Các khu vực như phòng khám, hành lang, khu điều trị hay phòng kỹ thuật thường cần một cấu trúc mạng dễ mở rộng và quản lý tập trung. Star Topology giúp đội ngũ IT giám sát hệ thống hiệu quả và đảm bảo kết nối ổn định cho các thiết bị quan trọng.

Ứng dụng trong hệ thống IoT

Nhiều mô hình IoT trong nhà máy, nông nghiệp thông minh hoặc nhà thông minh sử dụng mạng hình sao để kết nối các cảm biến và thiết bị điều khiển về một bộ trung tâm, giúp việc thu thập dữ liệu chính xác và quản lý toàn hệ thống đơn giản hơn.

Tạm kết

Mạng hình sao là một trong những mô hình mạng được sử dụng phổ biến nhất hiện nay nhờ cấu trúc tập trung, dễ quản lý và khả năng mở rộng linh hoạt. Với ưu điểm nổi bật về độ ổn định, tốc độ truyền tải và khả năng cô lập lỗi, mô hình này phù hợp cho cả mạng gia đình lẫn hệ thống doanh nghiệp, trường học hay các ứng dụng IoT hiện đại. Dù vẫn tồn tại hạn chế như chi phí đầu tư cao và phụ thuộc vào thiết bị trung tâm nhưng những lợi ích mà mạng hình sao mang lại khiến nó trở thành lựa chọn ưu tiên khi thiết kế nhiều loại hạ tầng mạng.
