Mermaid là gì? Khám phá công cụ tạo sơ đồ bằng văn bản mạnh mẽ và hoàn toàn miễn phí

Các công cụ vẽ sơ đồ truyền thống thường yêu cầu kéo thả nhiều thành phần, gây mất thời gian và khó chỉnh sửa khi cần cập nhật. Vì vậy, Mermaid ra đời và nhanh chóng trở thành giải pháp được nhiều lập trình viên, kỹ sư phần mềm và người viết tài liệu lựa chọn. Vậy Mermaid là gì và cách sử dụng như thế nào? Hãy cùng FPT Shop tìm hiểu chi tiết về công cụ vẽ sơ đồ này trong bài viết dưới đây.

Mermaid là gì?

Đây là một công cụ mã nguồn mở hoạt động dựa trên JavaScript, cho phép người dùng tạo sơ đồ bằng cách viết các đoạn mã văn bản theo cú pháp đơn giản. Thay vì phải sử dụng chuột để vẽ từng hình khối và đường nối, bạn chỉ cần nhập các dòng mã theo cú pháp Mermaid, công cụ sẽ tự động chuyển đổi nội dung thành sơ đồ trực quan hoàn chỉnh.

Đặc biệt, cú pháp của nó khá giống với Markdown - một định dạng văn bản phổ biến hiện nay. Người dùng có thể dễ học, dễ sử dụng và có thể tích hợp trực tiếp vào các tài liệu kỹ thuật, file README hoặc hệ thống wiki nội bộ.

Công cụ này hiện được sử dụng rộng rãi trong các lĩnh vực như phát triển phần mềm, viết tài liệu kỹ thuật, quản lý dự án, thiết kế hệ thống, giáo dục và đào tạo. Nhờ khả năng tạo sơ đồ nhanh chóng bằng văn bản, Mermaid giúp tiết kiệm thời gian và nâng cao hiệu quả làm việc đáng kể.

Mermaid hoạt động như thế nào?

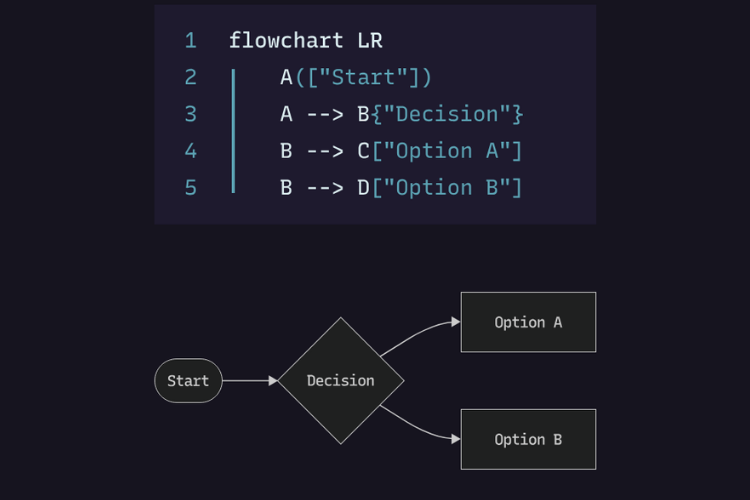

Bạn viết mô tả sơ đồ dưới dạng văn bản theo cú pháp xác định, sau đó Mermaid sẽ phân tích nội dung và hiển thị thành sơ đồ tương ứng. Ví dụ, nếu bạn muốn tạo một sơ đồ luồng cơ bản, bạn chỉ cần viết:

flowchart TD

A [Bắt đầu] --> B [Xử lý dữ liệu]

B --> C [Kết thúc]

Ngay lập tức, Mermaid sẽ chuyển đoạn code này thành sơ đồ gồm các khối và mũi tên thể hiện luồng xử lý. Nhờ cách hoạt động này, việc chỉnh sửa trở nên cực kỳ đơn giản. Bạn chỉ cần sửa văn bản, không cần vẽ lại từ đầu như các công cụ đồ họa truyền thống.

Lợi ích khi sử dụng Mermaid

• Tạo sơ đồ nhanh chóng bằng văn bản: Thay vì phải vẽ thủ công từng hình khối và đường kết nối, bạn chỉ cần viết vài dòng code theo cú pháp Mermaid để tạo sơ đồ hoàn chỉnh. Nhờ đó, bạn rút ngắn đáng kể thời gian thực hiện, đặc biệt hữu ích khi cần xây dựng nhiều sơ đồ hoặc phải cập nhật thường xuyên.
• Dễ học và dễ sử dụng: Mermaid có cú pháp đơn giản nên rất dễ làm quen. Ngay cả người mới cũng có thể nhanh chóng tạo được các sơ đồ cơ bản mà không cần kỹ năng thiết kế đồ họa.
• Dễ dàng chỉnh sửa và cập nhật: Vì sơ đồ được tạo từ văn bản, bạn chỉ cần chỉnh sửa nội dung code là có thể cập nhật sơ đồ ngay lập tức. So với việc chỉnh sửa bằng công cụ vẽ truyền thống, cách này tiết kiệm nhiều công sức và thao tác hơn.
• Tích hợp tốt với Markdown và tài liệu kỹ thuật: Mermaid có thể chèn trực tiếp vào file Markdown, cho phép bạn bổ sung sơ đồ vào tài liệu một cách thuận tiện. Tính năng này đặc biệt hữu ích khi viết “README”, tài liệu hướng dẫn, wiki nội bộ hoặc các tài liệu chuyên môn khác.
• Hỗ trợ quản lý phiên bản dễ dàng: Do sơ đồ được lưu dưới dạng văn bản, bạn có thể quản lý chúng bằng Git giống như mã nguồn. Bạn có thể theo dõi lịch sử thay đổi, so sánh phiên bản và khôi phục khi cần thiết.
• Tiết kiệm chi phí: Công cụ mã nguồn mở này hoàn toàn miễn phí. Bạn không cần trả phí để sử dụng các tính năng cơ bản, giúp tiết kiệm chi phí so với các phần mềm vẽ sơ đồ thương mại.

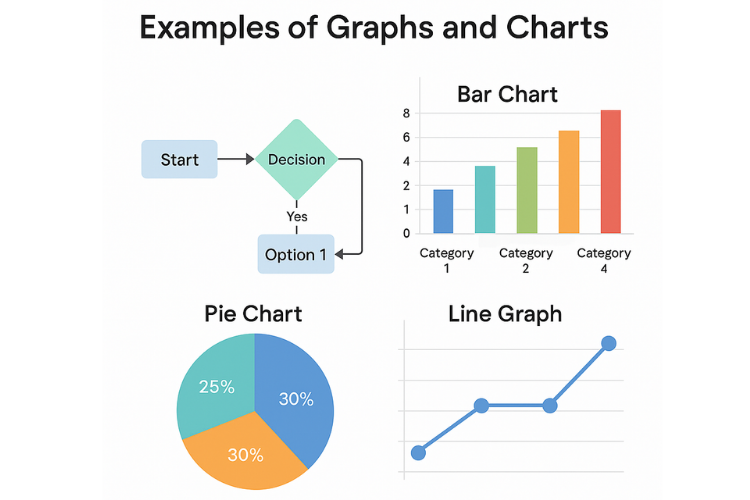

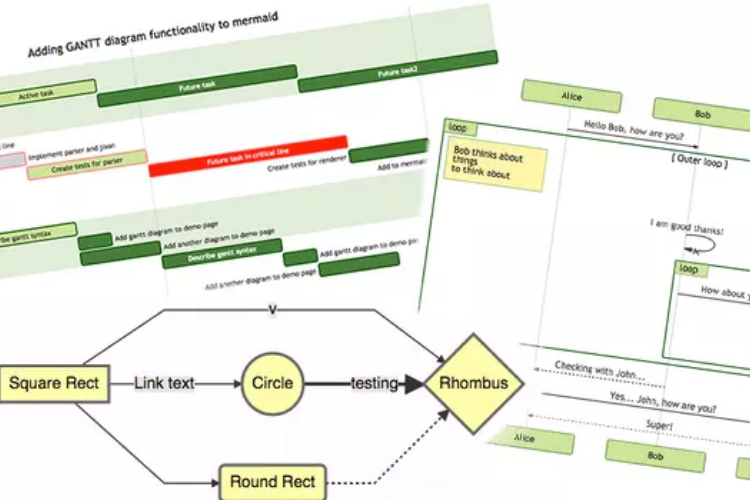

Các loại sơ đồ Mermaid hỗ trợ

• Flowchart (Sơ đồ quy trình): Đây là loại sơ đồ được sử dụng phổ biến nhất trong Mermaid. Flowchart hỗ trợ mô tả quy trình làm việc, các bước xử lý hoặc logic ra quyết định một cách trực quan. Bạn có thể hiển thị sơ đồ theo chiều từ trên xuống dưới (graph TD) hoặc từ trái sang phải (graph LR), tùy theo nhu cầu trình bày.
• Sequence Diagram: Sơ đồ tuần tự dùng để thể hiện cách các thành phần trong hệ thống tương tác với nhau theo thứ tự thời gian. Loại sơ đồ này đặc biệt quan trọng khi thiết kế hệ thống Microservices hoặc Web API, vì nó giúp bạn hiểu rõ quá trình gửi và nhận dữ liệu giữa các thành phần.
• Gantt Chart: Biểu đồ Gantt được sử dụng trong quản lý dự án để theo dõi tiến độ công việc. Bạn có thể xác định các nhiệm vụ, thời gian bắt đầu, thời gian kết thúc và mối liên hệ giữa các nhiệm vụ.
• Entity Relationship Diagram - ERD: Sơ đồ quan hệ thực thể được dùng để thiết kế cơ sở dữ liệu. Mermaid cho phép bạn mô tả các bảng, các trường dữ liệu và mối quan hệ giữa chúng (1-1, 1-n, n-n). Nhờ vậy, bạn hình dung cấu trúc database một cách rõ ràng trước khi triển khai.
• Class Diagram và State Diagram: Kiểu sơ đồ giúp mô tả cấu trúc lớp trong lập trình hướng đối tượng, bao gồm thuộc tính và phương thức. Trong khi đó, State Diagram dùng để thể hiện các trạng thái khác nhau của một đối tượng và cách chúng thay đổi theo thời gian. Hai loại sơ đồ này rất hữu ích khi xây dựng các hệ thống phần mềm phức tạp.

Hướng dẫn tải và cài đặt Mermaid

Có 3 cách chính để bạn tiếp cận với Mermaid tùy theo trình độ kỹ thuật:

Sử dụng Mermaid Live Editor (cách nhanh nhất)

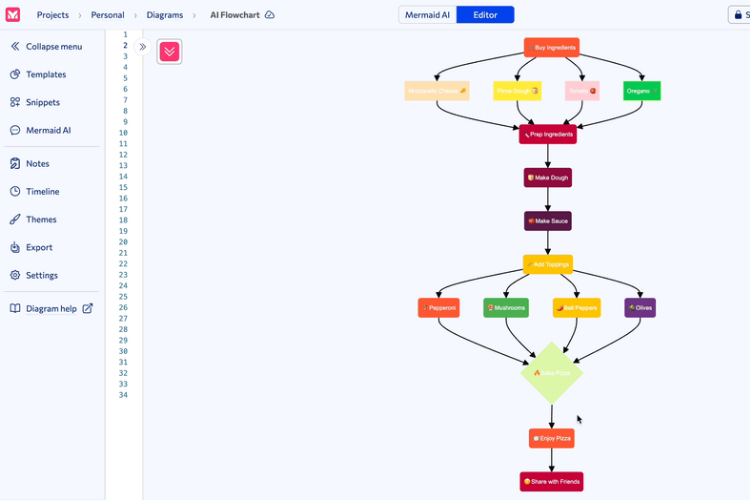

Đây là công cụ web trực tuyến chính thức. Cách này phù hợp với người mới bắt đầu hoặc những ai muốn tạo sơ đồ nhanh mà không cần cài đặt thêm công cụ.

• Truy cập Mermaid Live Editor tại https://mermaid.live.
• Bạn nhập/sửa đoạn mã Mermaid vào khung bên trái, sơ đồ sẽ tự động hiển thị ngay lập tức ở khung bên phải.
• Sau khi tạo xong, bạn có thể xuất file dưới dạng SVG, PNG hoặc copy link để chia sẻ.

Cài đặt trên Visual Studio Code (dành cho coder)

Để vẽ sơ đồ ngay trong khi viết code:

• Mở VS Code, nhấn Ctrl + Shift + X.
• Tìm kiếm Extension: Mermaid Previewer hoặc Markdown Preview Mermaid Support.
• Cài đặt và bắt đầu viết code Mermaid bên trong các khối mã Markdown.

Sử dụng Mermaid trong các ứng dụng ghi chú (Notion, Obsidian)

• Notion: Gõ lệnh/code, sau đó chọn ngôn ngữ Mermaid, bạn sẽ thấy sơ đồ hiện ra ngay lập tức.
• Obsidian: Viết code trong khối mã và sử dụng cú pháp tương tự Markdown. Bạn có thể tạo sơ đồ dễ dàng trong file ghi chú.

Cách tối ưu sơ đồ Mermaid hiệu quả

• Nhóm các phần liên quan bằng Subgraph: Khi sơ đồ có nhiều thành phần và trở nên phức tạp, bạn nên sử dụng tính năng subgraph để gom các phần có liên quan vào cùng một nhóm.
• Thêm icon để sơ đồ trực quan hơn: Bạn có thể chèn các biểu tượng từ FontAwesome vào các nút trong sơ đồ. Việc sử dụng icon giúp sơ đồ trở nên sinh động hơn và giúp người xem nhận biết chức năng của từng phần nhanh chóng.
• Tùy chỉnh màu sắc cho các nút quan trọng: Mermaid cho phép bạn dùng lệnh classDef để thiết lập màu sắc riêng cho từng loại nút. Ví dụ, bạn có thể đặt nút “Lỗi” màu đỏ để cảnh báo, hoặc nút “Thành công” màu xanh để dễ nhận biết và sơ đồ nhìn rõ ràng, chuyên nghiệp hơn.
• Sử dụng AI để tạo sơ đồ nhanh hơn: Bạn có thể tận dụng các công cụ AI bằng cách cung cấp đoạn văn bản mô tả quy trình và yêu cầu AI chuyển đổi thành mã Mermaid, giúp tiết kiệm thời gian và giảm công sức khi tạo sơ đồ.

Tạm kết

Nhìn chung, Mermaid là giải pháp lý tưởng cho những ai cần tạo sơ đồ nhanh chóng mà không muốn phụ thuộc vào các công cụ đồ họa phức tạp. Với tính năng mạnh mẽ, dễ sử dụng và hoàn toàn miễn phí, công cụ này mang lại sự tiện lợi và linh hoạt trong việc xây dựng tài liệu và mô tả hệ thống.
