03 cách chỉnh đơn vị trong CAD chi tiết, một click xong ngay

Việc người dùng điều chỉnh đơn vị trong CAD là thao tác cực kỳ quan trọng để bản vẽ kỹ thuật Autocad của bạn “chuẩn đến từng milimet” và đúng tỉ lệ nhất. Vậy cách thực hiện điều chỉnh đơn vị trong CAD ra sao? Để hiểu chi tiết mời bạn cùng FPT Shop tìm hiểu qua bài viết sau đây nhé!

Chỉnh đơn vị trong CAD có hưởng đến bản vẽ không?

Bạn cần phải nắm vững tất cả các đơn vị, cũng như tỉ lệ đã quy ước trong bản vẽ Autocad. Chỉ cần sai một ly sẽ dẫn đến bản vẽ thiết kế hỏng toàn bộ. Chính vì vậy, việc sử dụng công cụ chỉnh đơn vị trong CAD là điều vô cùng quan trọng.

Đơn vị của bản vẽ Autocad không ảnh hưởng đến giá trị đo lường trong bản vẽ. Ví dụ: Dùng Dimension đo đoạn 2000 thì dù CAD đơn vị là cm hay mm thì trị số DIM vẫn là 2000 không đổi.

Tuy nhiên để không bị ảnh hưởng khi bạn in bản vẽ thì bắt buộc phải chèn Block, nếu 2 bản vẽ đều không cùng đơn vị thì bạn cần Scale theo đúng hệ số quy đổi trong 2 đơn vị đó. Scale sẽ ảnh hưởng đến chất lượng của bản vẽ Autocad khi bạn in ra. Vậy nên người dùng cần điều chỉnh đơn vị trong CAD để bản vẽ có tỉ lệ nét nhất.

Xem thêm: 3 công cụ chuyển file ảnh sang CAD nhanh chóng trên máy tính

3 cách chỉnh đơn vị trong CAD chi tiết nhất

1. Sử dụng lệnh UN để chỉnh đơn vị trong CAD

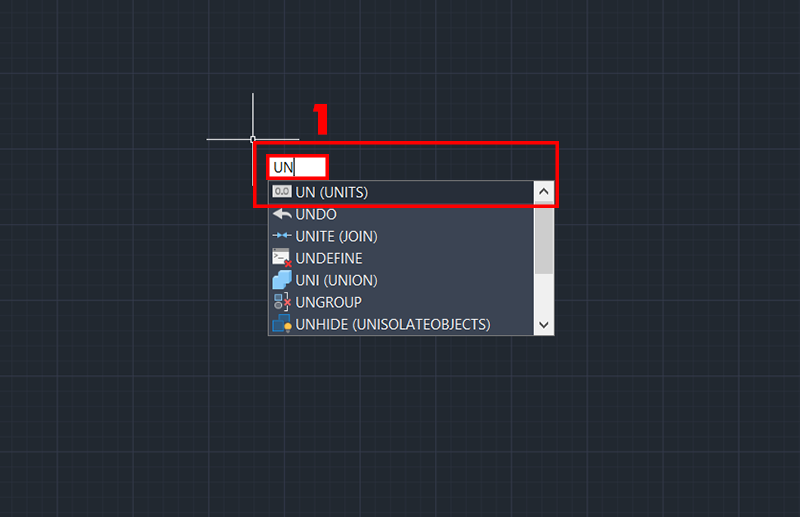

Bước 1: Tại giao diện AutoCAD → Chọn điểm bất kỳ → Nhập lệnh UN → Nhấn Enter

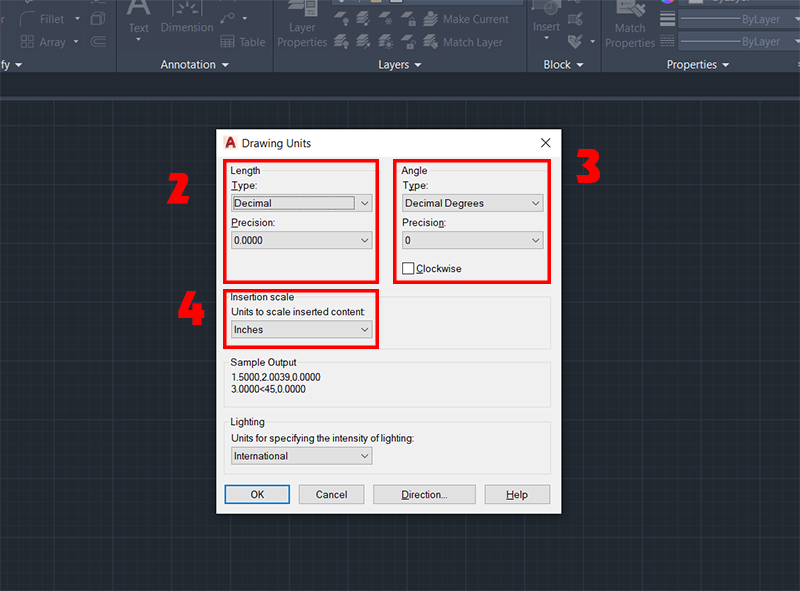

Bước 2: Sau khi tab Drawing Units đã xuất hiện → Xem lại các mục Length (Độ dài), Type (Kiểu đơn vị đo độ dài), Angle, Insertion scale.

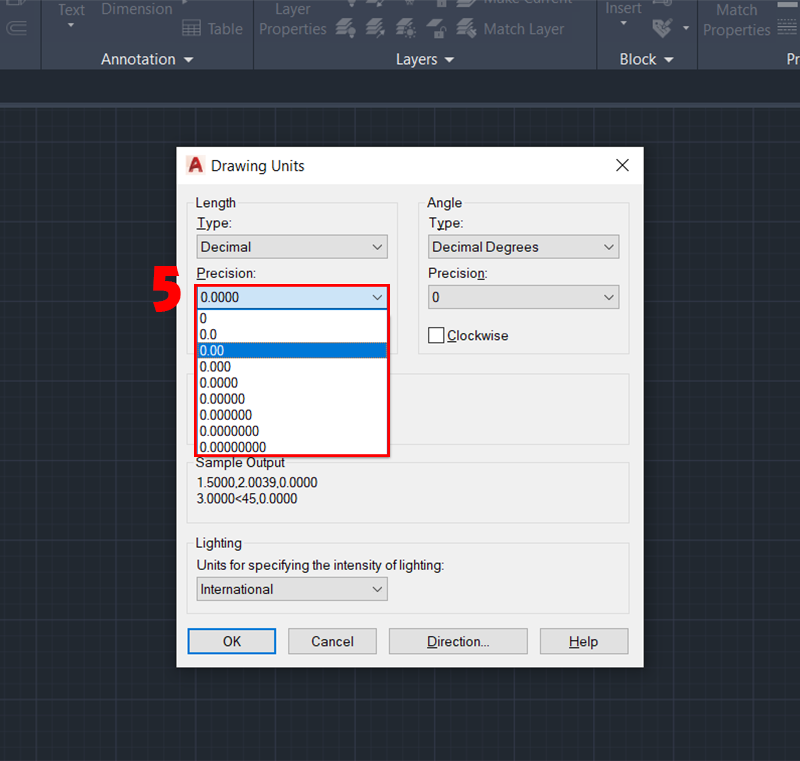

Bước 3: Tại mục Length phần Precision → Điều chỉnh kích thước đơn vị.

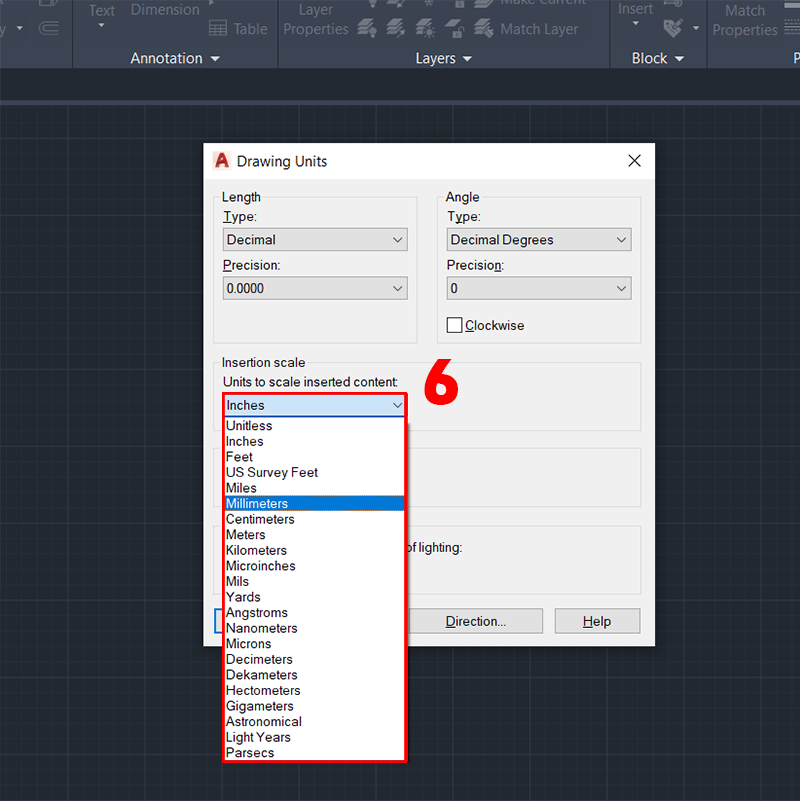

Bước 4: Tại mục Units to scale inserted content → Chọn đơn vị phù hợp bản vẽ CAD

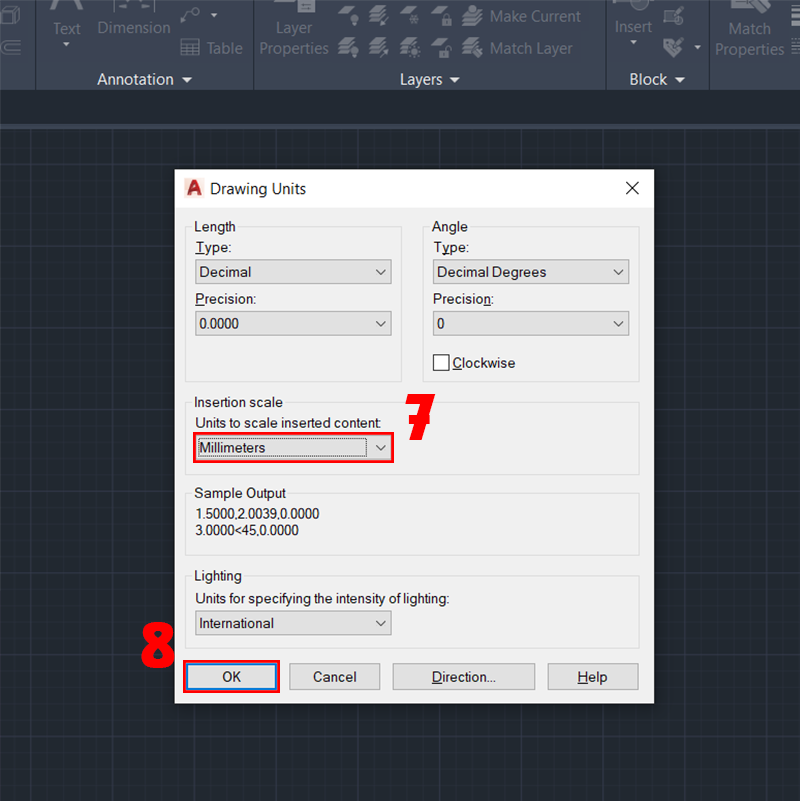

Bước 5: Sau khi đã chọn đơn vị xong → Nhấn OK để hoàn thành.

2. Bật file mẫu chuẩn ban đầu để chỉnh đơn vị trong Cad

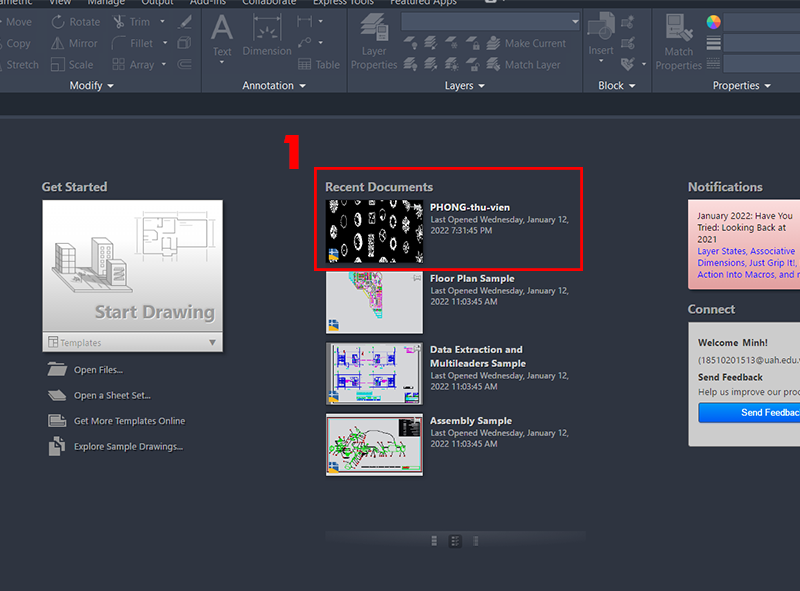

Bước 1: Tại giao diện AutoCAD → Chọn file bạn muốn điều chỉnh đơn vị

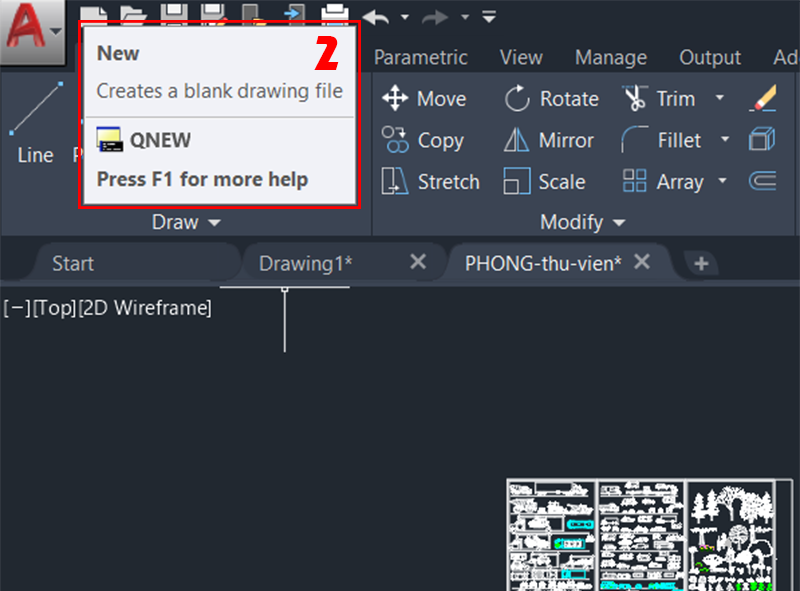

Bước 2: Chọn mục New hoặc tổ hợp phím Ctrl + N

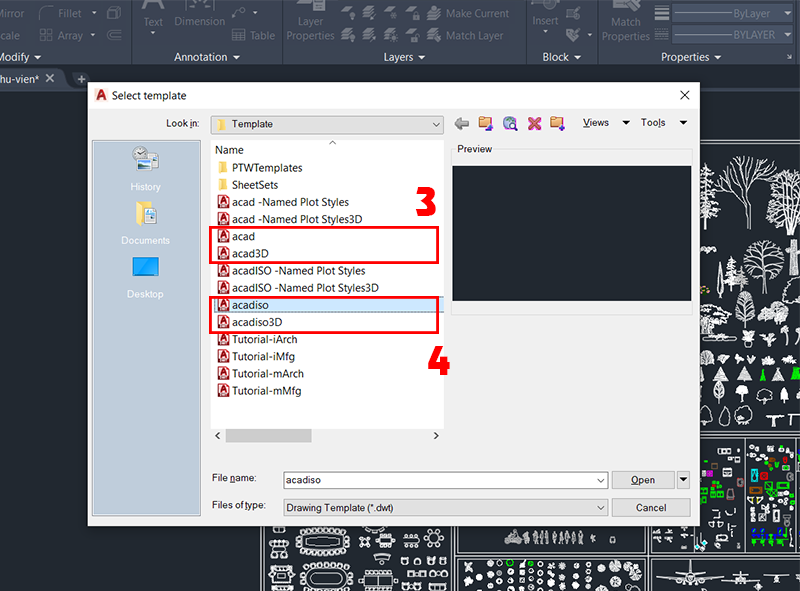

Bước 3: Lúc này tab sẽ hiện ra với các file mẫu có sẵn → Chọn file mẫu phù hợp → Nhấn Open.

Có 4 file mẫu mà người dùng có thể lựa chọn như sau:

• Acad: File mẫu 2D - Sử dụng đơn vị inch.
• Acad3D: File mẫu 3D - Sử dụng đơn vị inch.
• Acadiso: File mẫu 2D - Sử dụng đơn vị millimeter.
• Acadiso3D: File mẫu 3D - Sử dụng đơn vị millimeter.

3. Cài đặt File Template trong AutoCAD

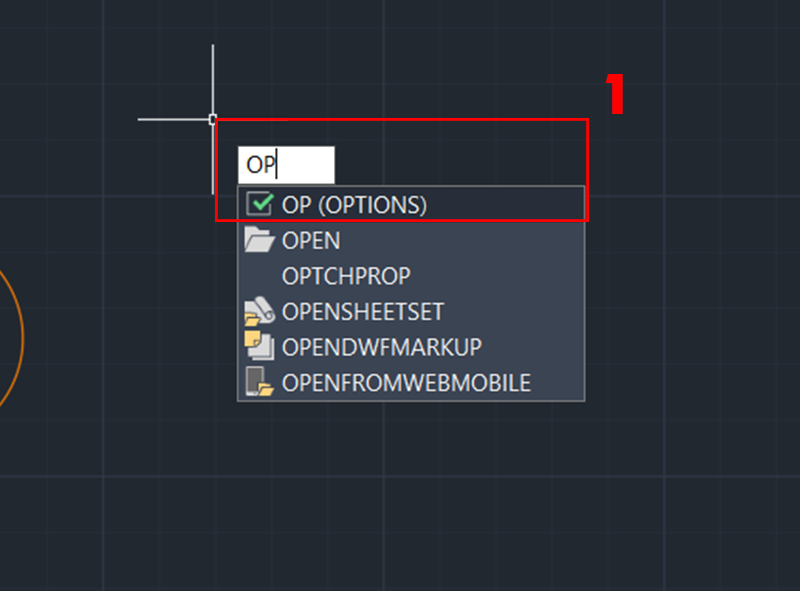

Bước 1: Tại giao diện AutoCAD  → Chọn 1 điểm bất kỳ → Nhập lệnh OP (OPTIONS) → Nhấn Enter

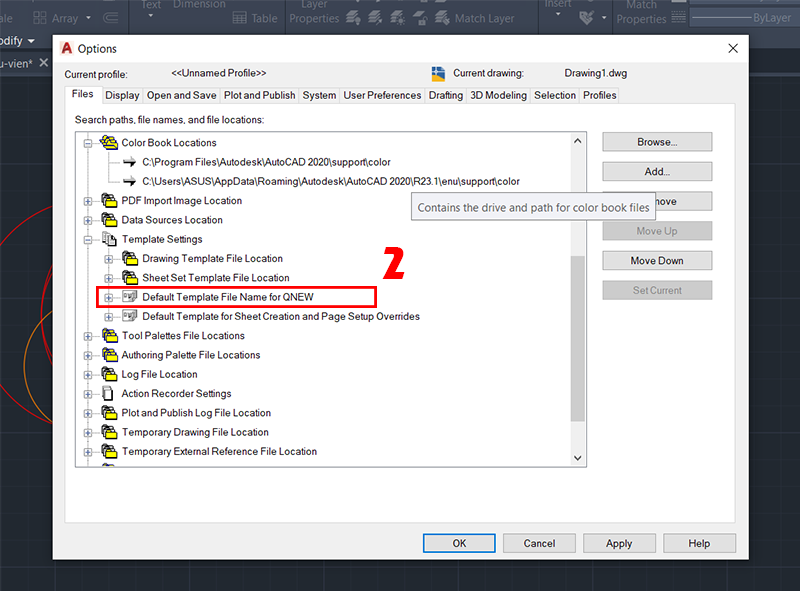

Bước 2: Người dùng chọn thư mục Default Template File Name for QNEW

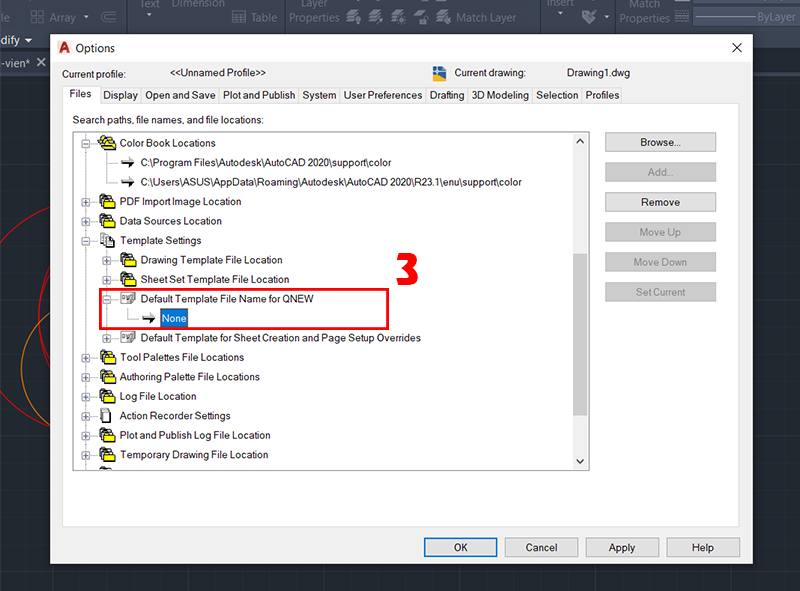

Bước 3: Tiếp tục chọn mục None → Nhấn OK

Bài viết trên đây, FPT Shop đã tổng hợp các thông tin và cách thực hiện để điều chỉnh đơn vị trong CAD sao cho chuẩn xác nhất. Hy vọng bài viết trên sẽ giúp bạn tạo ra một bản vẽ hoàn chỉnh theo ý muốn.
