Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

Bài viết phơi bày toàn bộ quy trình xử lý một chiếc iPhone hỏng thành mới nguyên cửa một cửa hàng sửa chữa ở Trung Quốc. Mời các bạn đón xem.
Chia sẻ:
Cỡ chữ nhỏ
Cỡ chữ nhỏ
Cỡ chữ lớn

Là thiết bị có mức giá khá "chát", iPhone thường được người dùng sử dụng rất cẩn thận nhưng điều đó cũng không thể tránh khỏi những hư hỏng thường gặp như rơi vỡ hay vào nước đến mức không thể sửa chữa. Trong trường hợp này, nó được thanh lý với mức giá rẻ mạt và sớm rơi vào quên lãng. Tuy nhiên, có bao giờ bạn thực sự nghĩ những chiếc iPhone này sẽ đi về đâu? Nó sẽ được đưa vào diện đồ đồng nát hay lại được tái chế ở một nơi nào khác? Cùng tìm hiểu sự thật trong bài viết dưới đây.

Dưới đây là toàn bộ quá trình xử lý một chiếc iPhone 6 hỏng của một cửa hàng sửa chữa điện thoại ở Trung Quốc. Nó sẽ khiến bạn phải ngỡ ngàng và lo ngại về chất lượng thiết bị của chính mình (nếu đó là một chiếc iPhone cũ được bạn mua lại). Tại sao chúng tôi lại nói như vậy?

Từ một chiếc iPhone bị hỏng nặng, vỡ màn hình và main ngấm nước, trị giá khoảng 200 nhân dân tệ (khoảng 700 nghìn đồng), các “chuyên gia tài tình” của Trung Quốc có thể hô biến nó thành một chiếc iPhone với giá bán trên taobao lên tới 3000 nhân dân tệ (tức khoảng 10 triệu đồng). Bạn có thể nói rằng họ phải tốn tiền mua linh kiện các thứ, điều đó đúng, nhưng nó chỉ chiếm một phần nhỏ chi phí cấu thành sản phẩm, và chắc chắn nó không vượt quá 800 nhân dân tệ. Trong khi đó, những chiếc iPhone này được các cửa hàng rao bán là hàng lướt, hàng mới 90%-99%, và có thể nhận thời gian bảo hành từ 3-6 tháng.

Không chỉ riêng iPhone 6 mà các thệ hệ iPhone khác cũng có thể được dựng với phương pháp tương tự như thế này. Mời các bạn xem qua.



Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

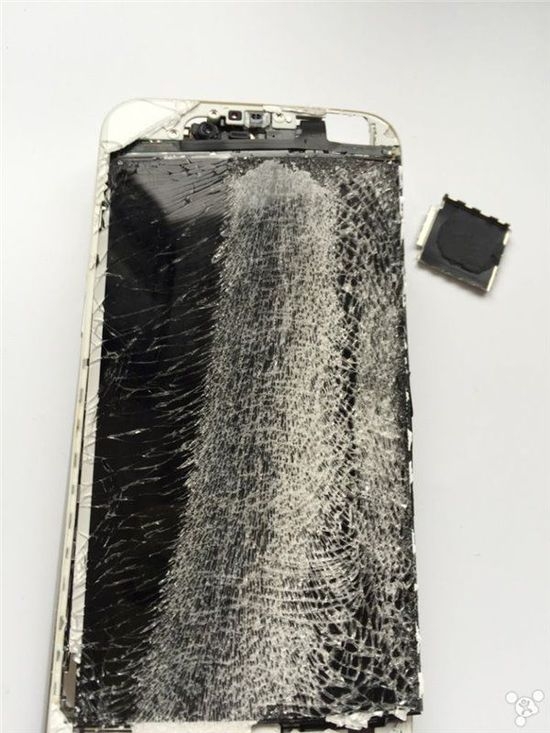

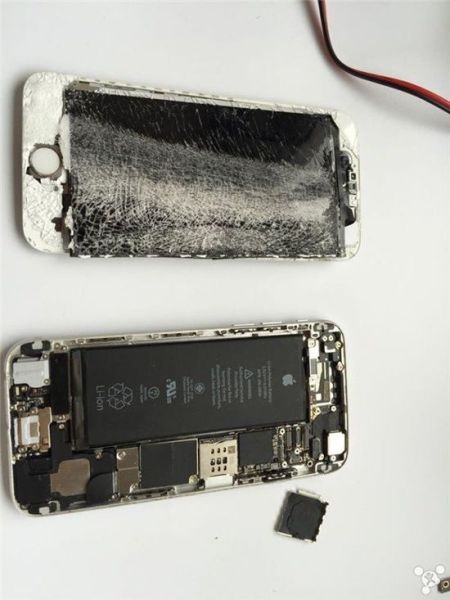

Đây là một chiếc iPhone 6 bị vật nặng đè qua, bo mạch còn bị ngấm nước, nhìn thật thê thảm. máy này được cửa hàng thu mua với giá 200 Nhân Dân Tệ, tương đương với khoản 700.000 vnđ.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Gỡ màn hình thì thấy dây màn hình cũng đã bị đứt, phím Home dùng đá shapphire, độ cứng rất cao nên dường như không bị gì.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

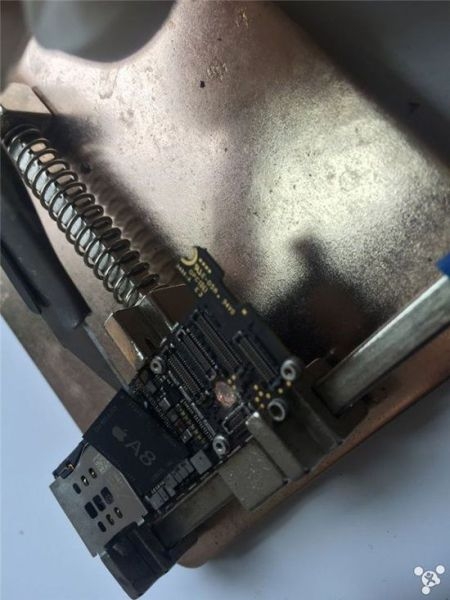

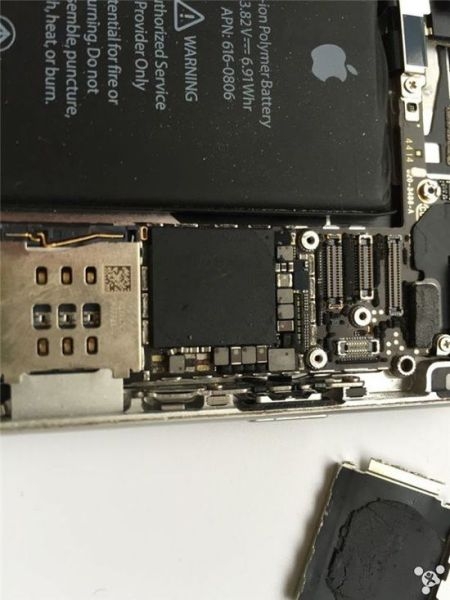

Đây là bo mạch chủ, cận cảnh phần có gắn con chíp A8, có thể thấy dây điện, và một số linh kiện bị bung hết ra.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

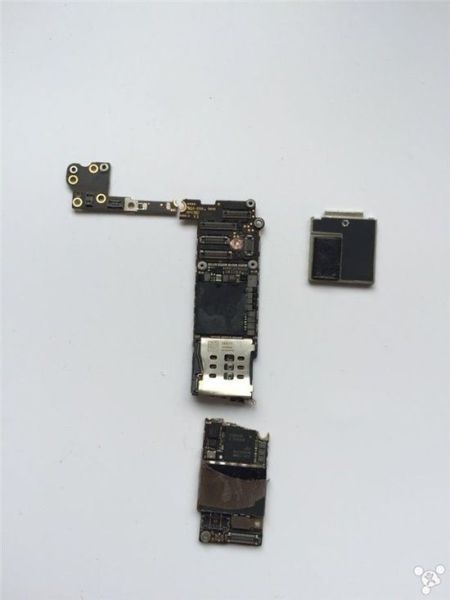

Trong lúc tháo bo mạch chủ thì ốc bị kẹt, tháo xong thì bo mạch chủ bị tách làm hai phần như thế này đây.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

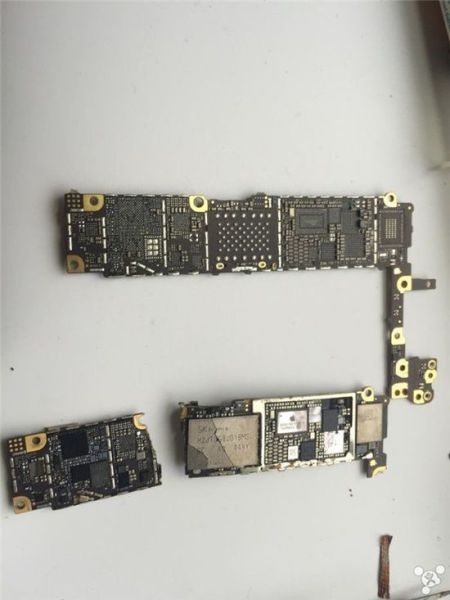

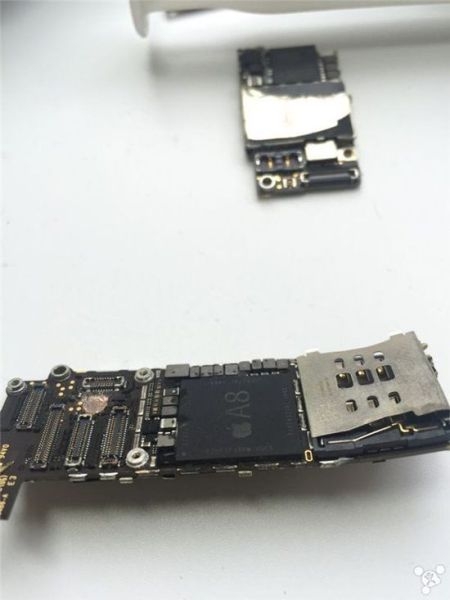

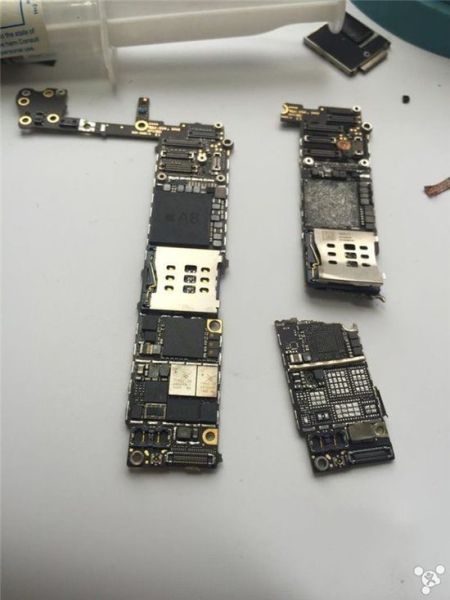

Chuẩn bị vào phần chính, như hình bên dưới, phía trái là bo mạnh của máy hỏng, bên phải là bo mạch mới. Bây giờ thợ sẽ chuyển nhà mới cho bo mạch chủ.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Đây là phần bo mạch có gắn con chíp, nhìn thảm thật.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

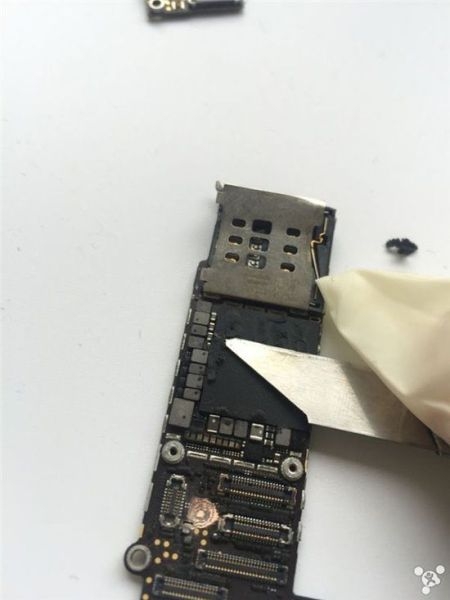

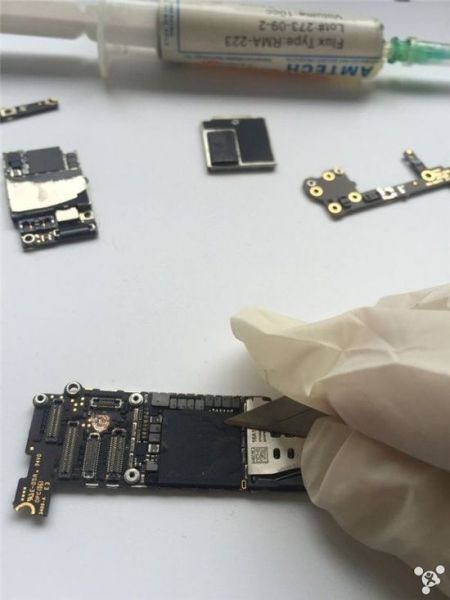

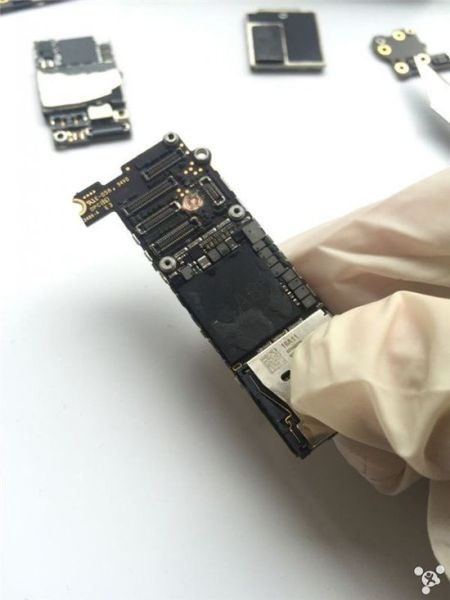

Đầu tiên dùng dao cạo sạch phần keo dẫn nhiệt trên con chíp.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Phải cạo thật sạch, nếu không thì lúc nữa sẽ rất bẩn.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

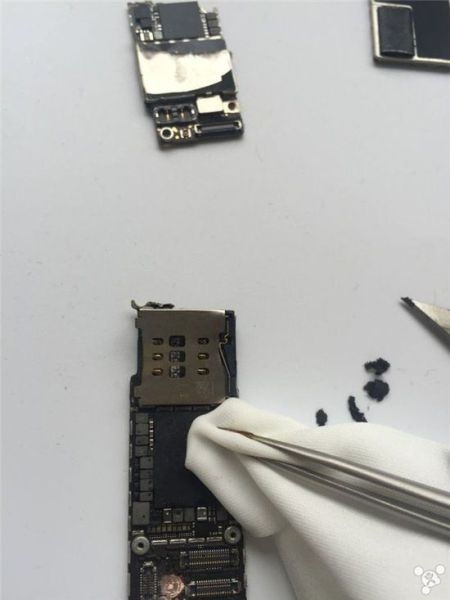

Sau khi cạo sạch keo, dùng cồn để lau sạch bề mặt của con chíp.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Và đây là con chíp sau khi được lau sạch.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

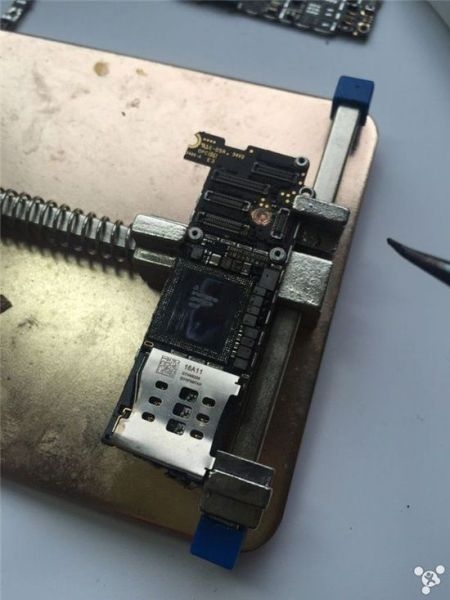

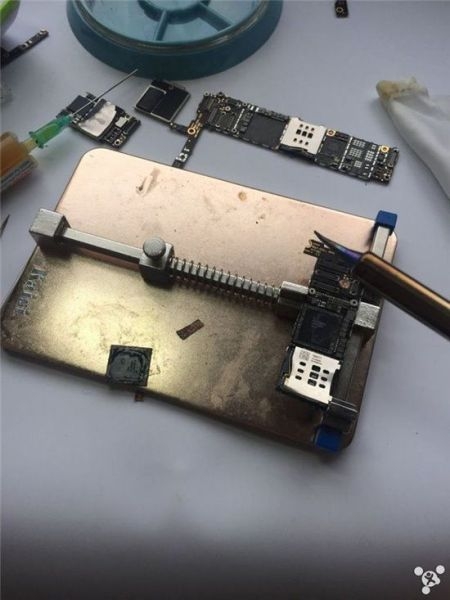

Bắt đầu tháo CPU, việc này quả là không dễ dàng chút nào.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

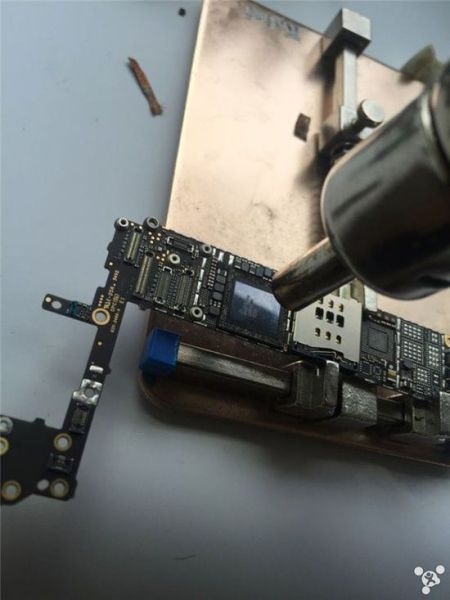

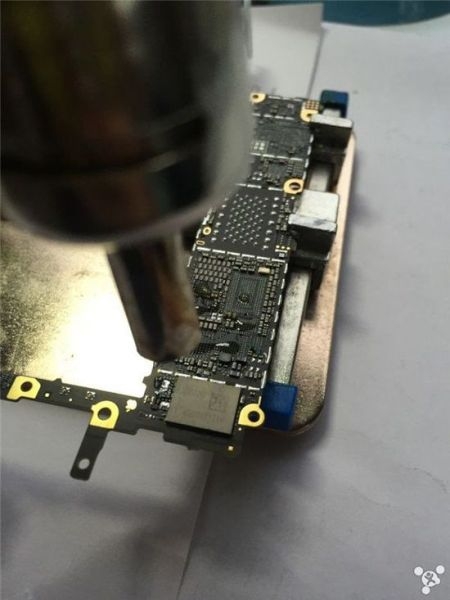

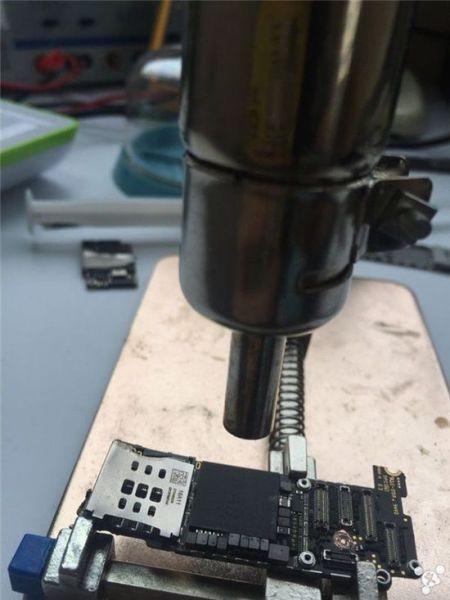

Dùng súng nhiệt để thổi, nhiệt độ không được quá cao, cũng không được lâu quá.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

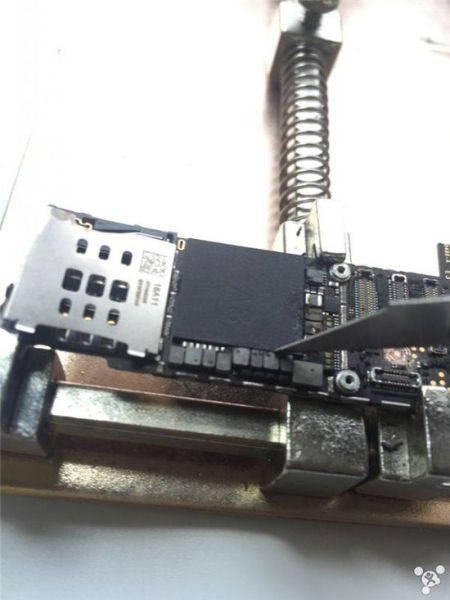

Dùng dao mỏng cậy lớp keo xung quanh con chíp, không được nóng vội quá, nếu không là lại hỏng luôn con chíp.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Nắp trên của con chíp, phần nắp trên này có thể thay mới, nhưng phần dưới thì không thay đươc vì nếu thay toàn bộ CPU thì cả Touch ID và baseband cũng phải thay.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

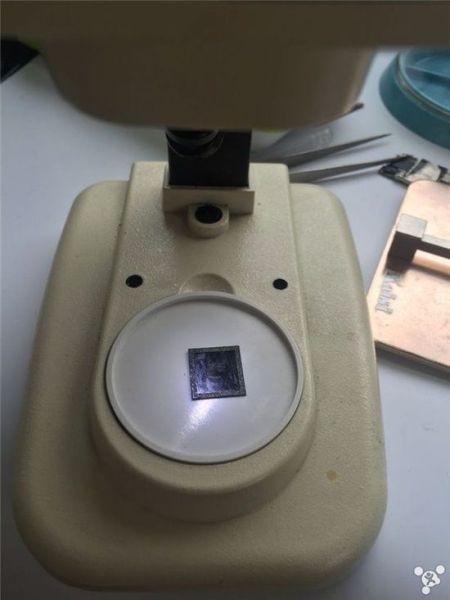

Kiểm tra lại con chíp dưới kính hiển vi, không thấy có hỏng hóc gì.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Xử lý mối hàn giữa chíp và phần nắp trên.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Xử lý xong tiếp tục tháo phần dưới.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Phải hết sức cẩn thận, hỏng là coi như công cốc.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

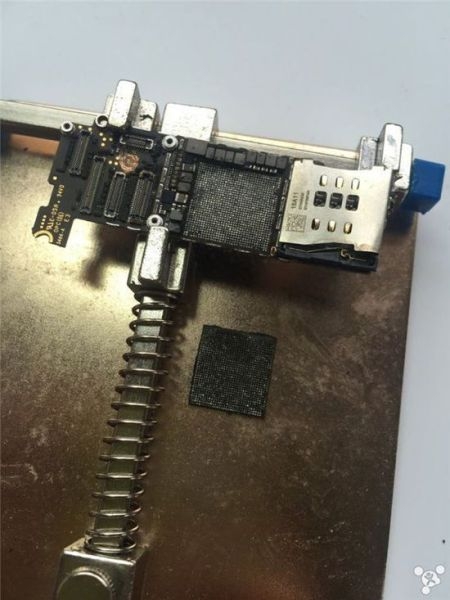

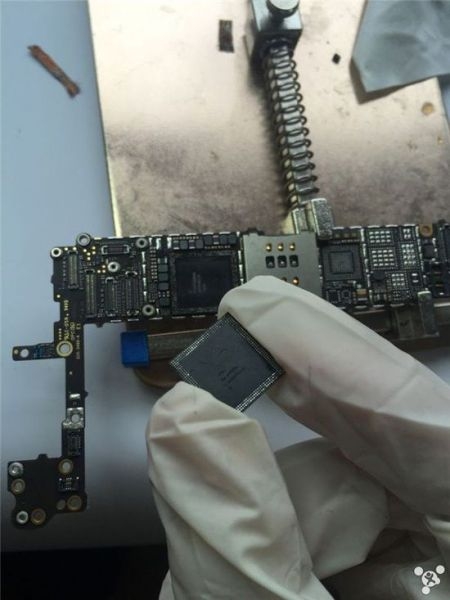

Đây là con chíp sau khi tháo xong.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

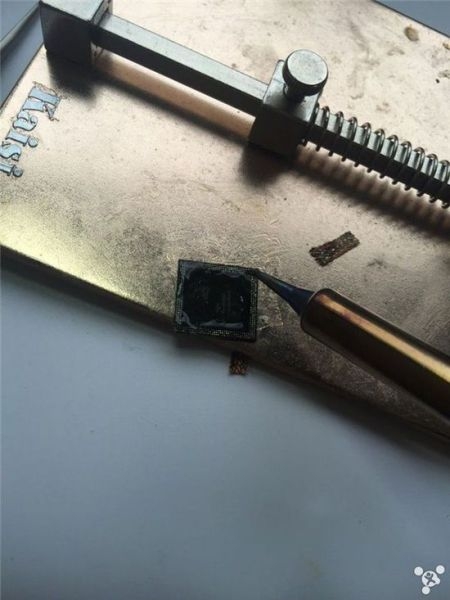

Xử lý phần keo dán trên con chíp.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

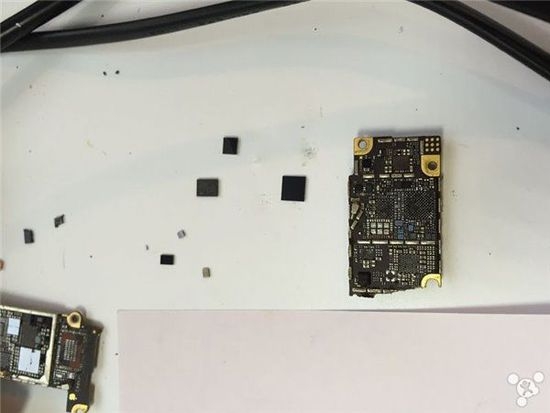

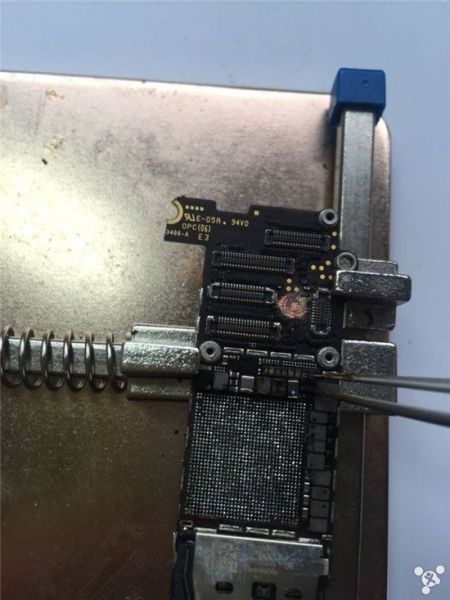

Tháo hết IC trên bo mạch hỏng, để sang một bên, lát nữa gắn sang bo mạch mới.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

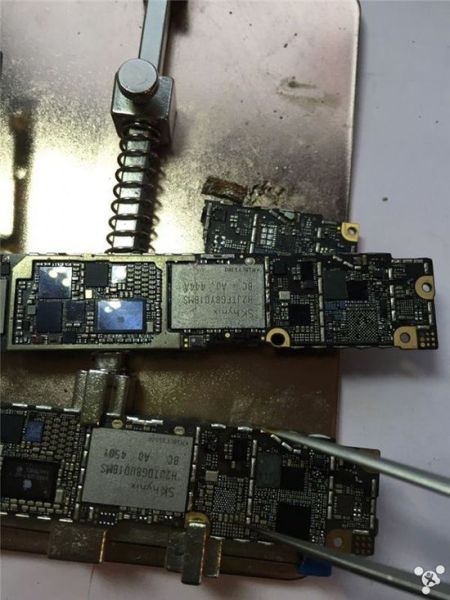

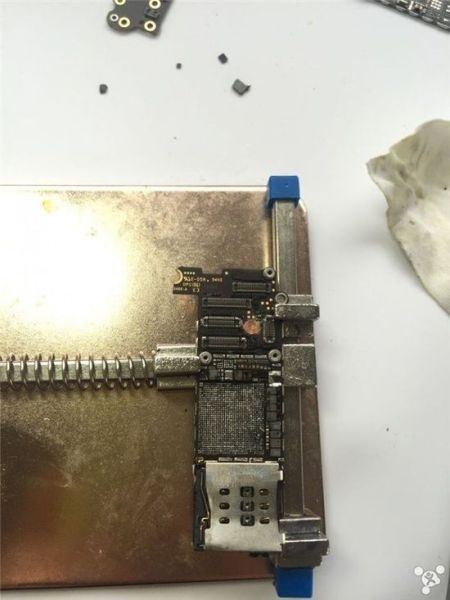

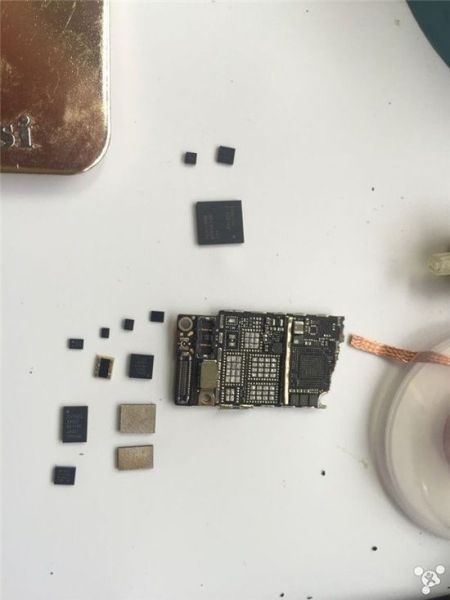

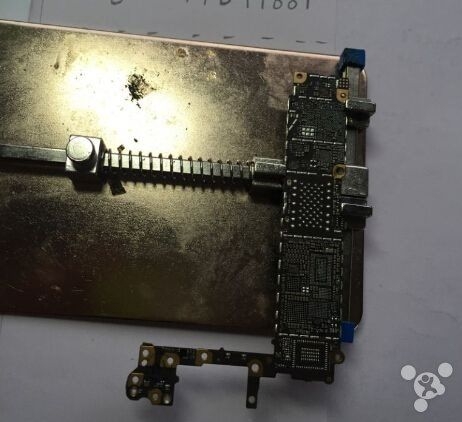

Tháo xong mặt trước, lát tháo IC ở mặt sau nữa là bo mạch này coi như hết giá trị.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

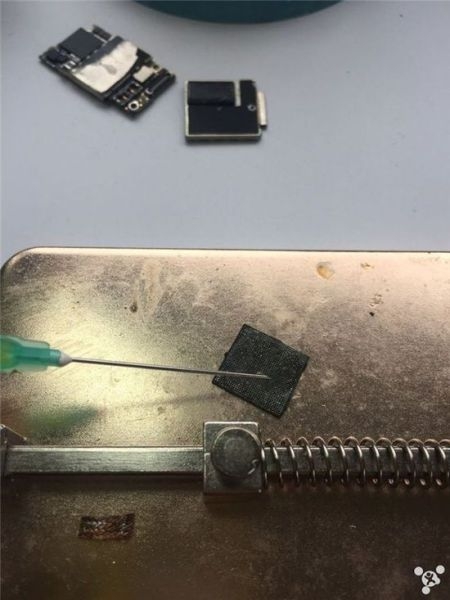

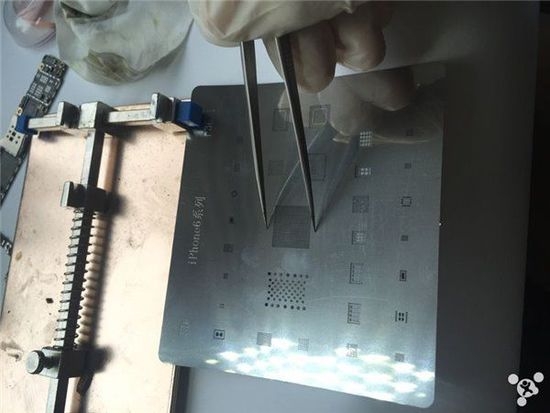

Gắn bi thiếc lên con chíp, để lát gắn lên bo mạch.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

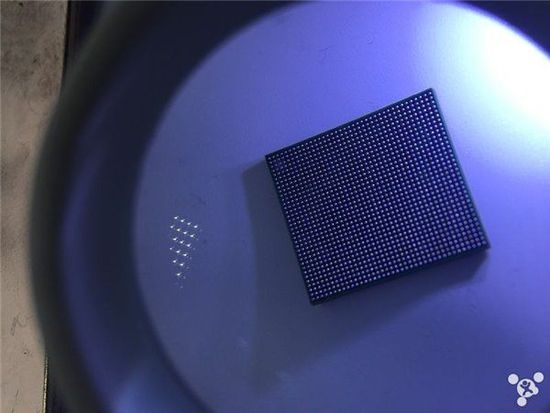

Đây là con chíp sau khi gắn xong bi thiếc.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

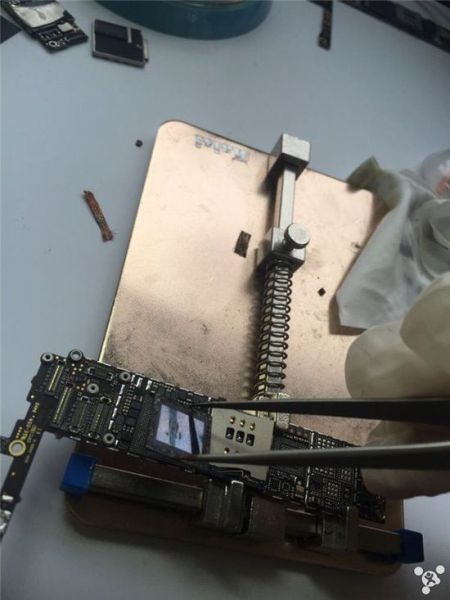

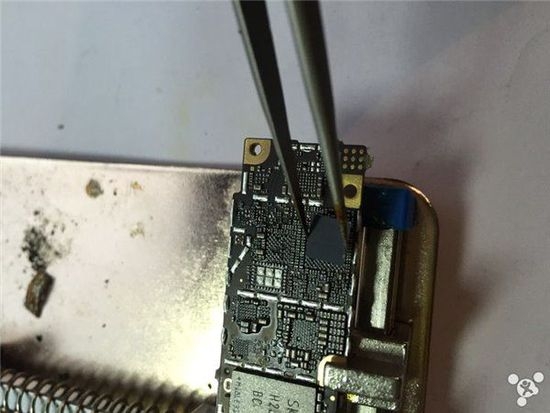

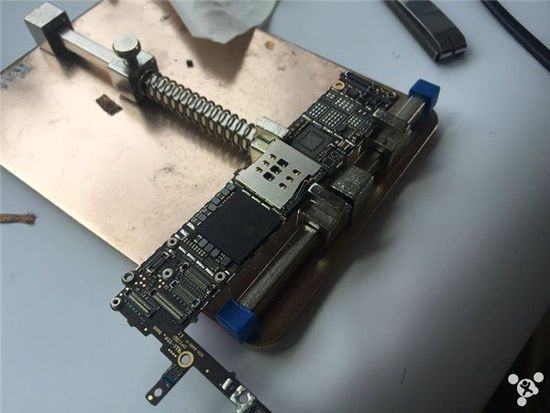

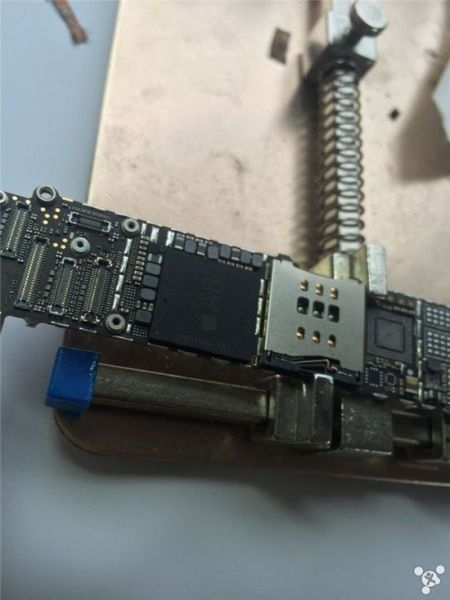

Gắn chíp A8 lên bo mạch mới, phải rất tỉ mỉ, nối đúng điểm hàn, chỉ sai một hàng là sẽ sảy ra rất nhiều vấn đề.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

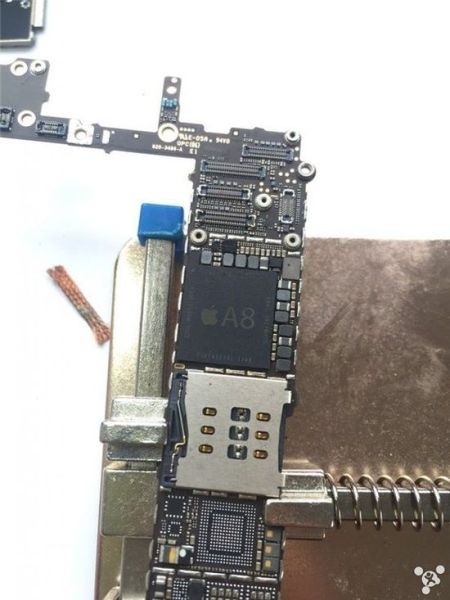

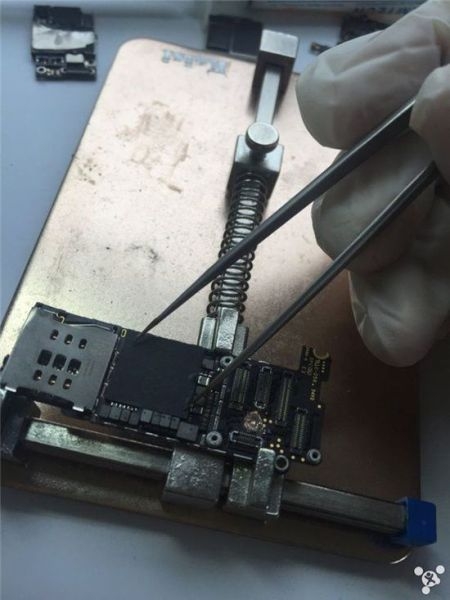

Bắt đầu gắn chíp.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Sau đó gắn phần nắp chíp.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Phần này dễ dàng hơn nhiều.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

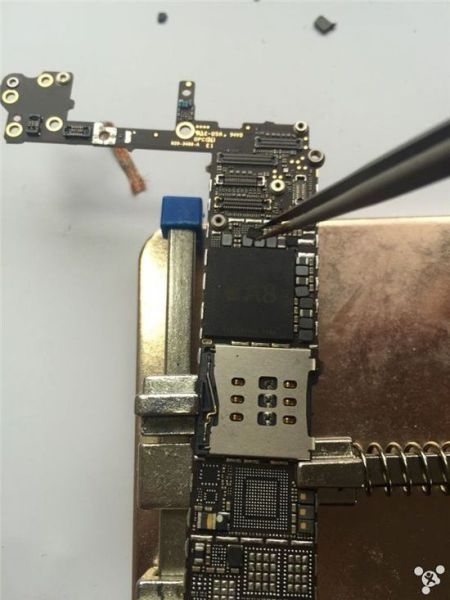

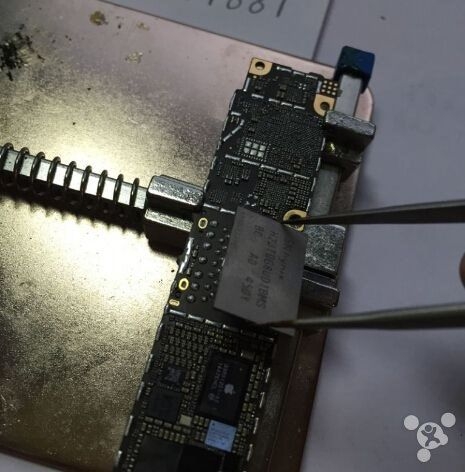

Tiếp theo gắn toàn bộ những IC lên bo mạch mới, không được thiếu cái nào.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Phải gắn cẩn thận, tỉ mỉ, không sót mối hàn nào.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Đây là bo mạch mới sau đã gắn xong hết IC.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tiếp theo là chuyển nhà mới cho phần baseband.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tháo hết những IC ra và xử lý sạch sẽ.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

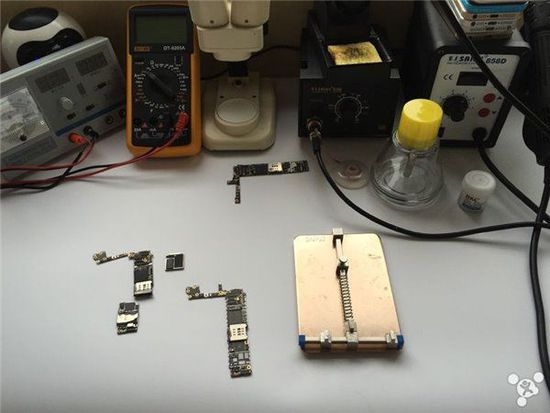

Chuẩn bị sẵn sàng

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

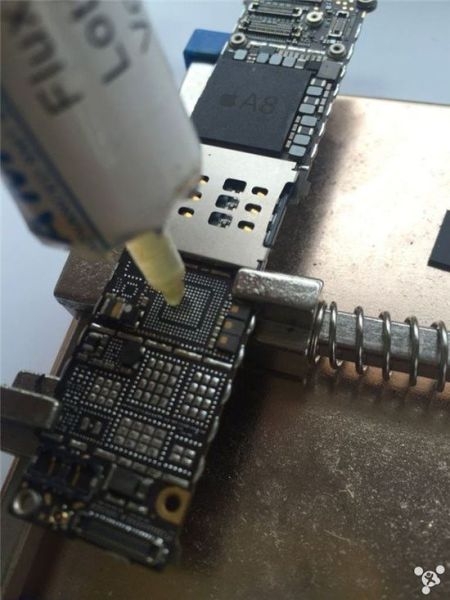

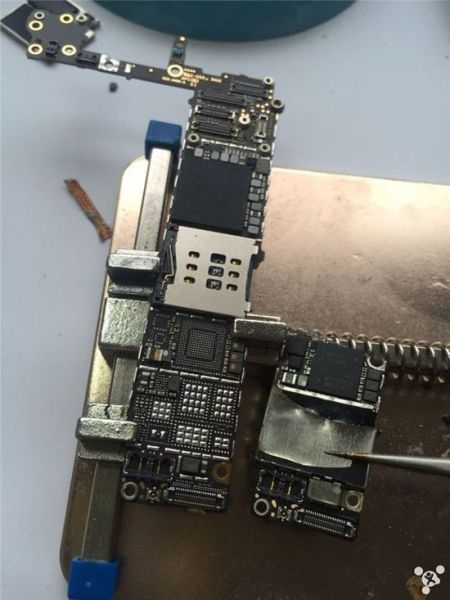

Đầu tiên là chíp baseband, bôi keo hàn

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

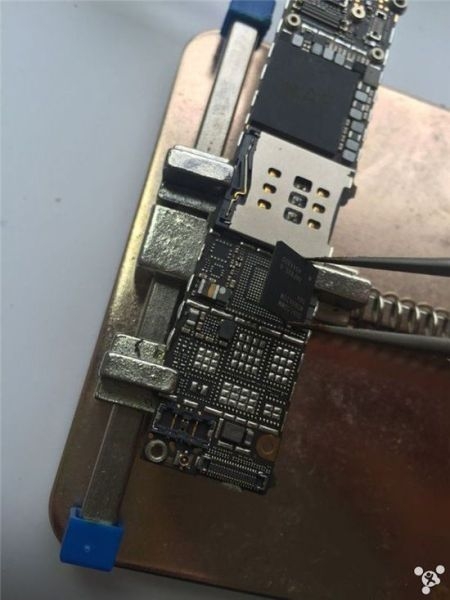

Gắn chíp Baseband.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Gắn hết những chíp IC sang bo mạch mới.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Mặt trước đã xong.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

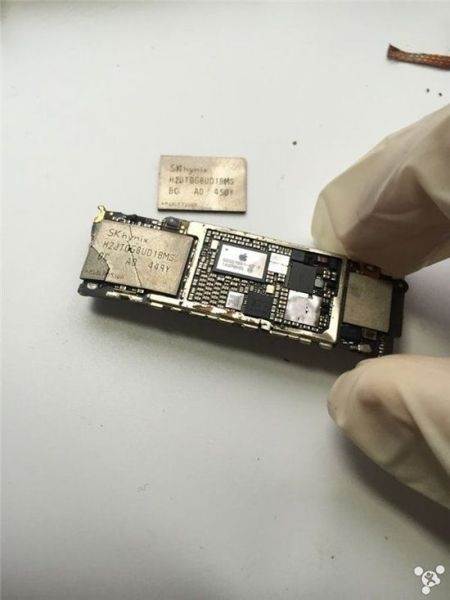

Mặt sau thì thảm hơn. Ổ cứng đã hỏng, IC cảm ứng và một số IC khác cũng hỏng luôn, cũng may là những linh kiện này có thể thay mới được.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

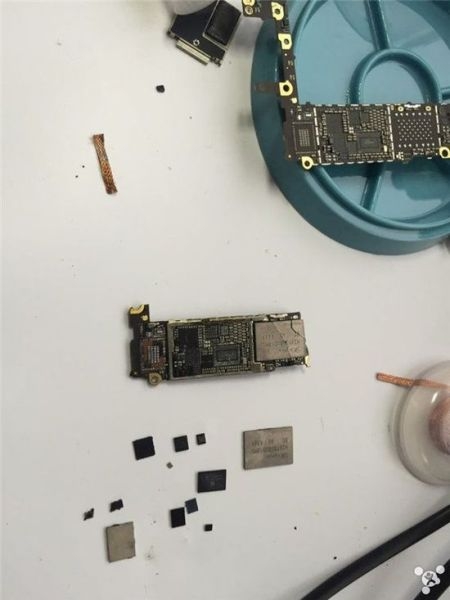

Gần như nát hết.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tháo được cái gì hay cái đó.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

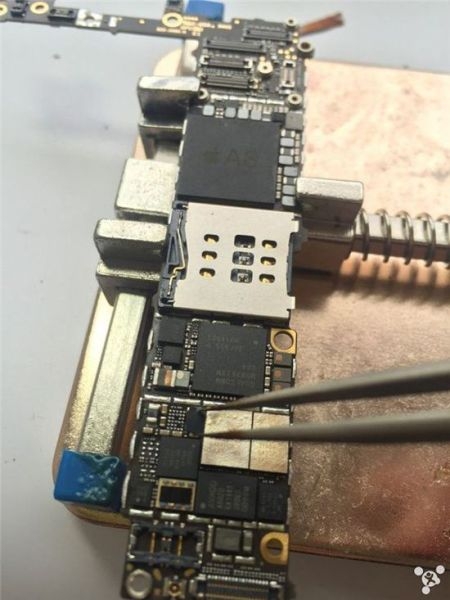

Bắt đầu gắn IC mặt dưới.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Đầu tiên là chíp Wifi.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Gắn xong chíp Wifi.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Sau đó là IC nguồn, cảm ứng...

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

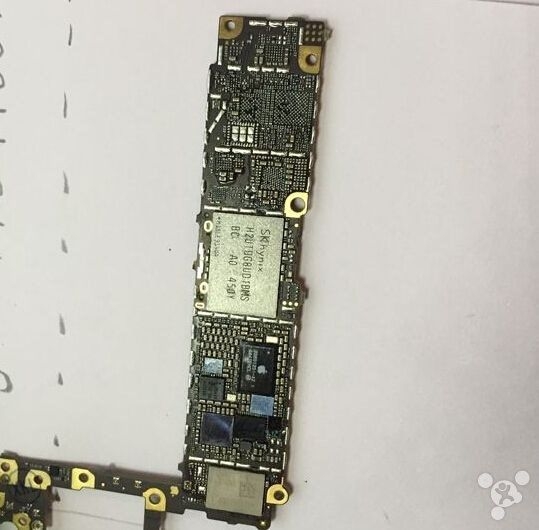

Ổ cứng mới.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Còn phần dưới nữa là xong.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tháo linh kiện.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

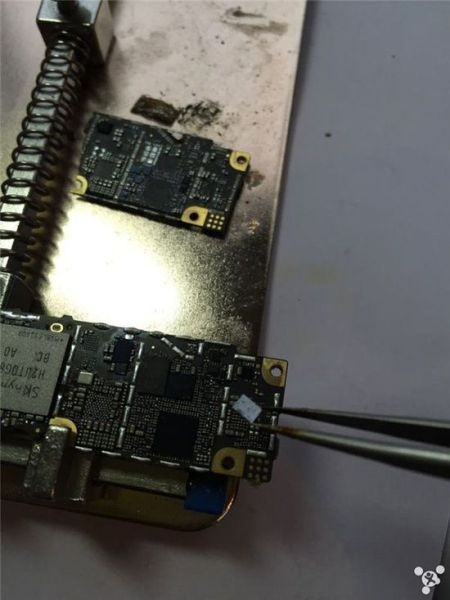

Mấy cái này không bị hỏng nên gắn luôn sang bo mạch mới.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Cũng phải rất tỉ mỉ.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Thiếu mất một con IC, thế là phải tháo từ một bo mạch hỏng khác qua.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

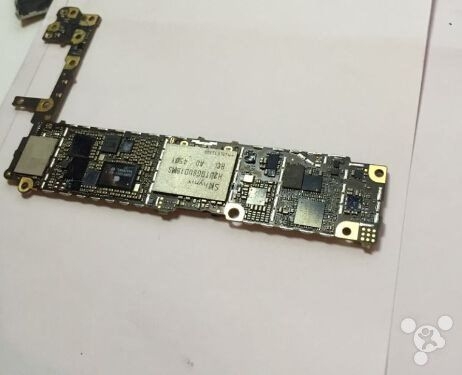

Mặt sau cũng gắn xong.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tiếp theo là màn hình.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

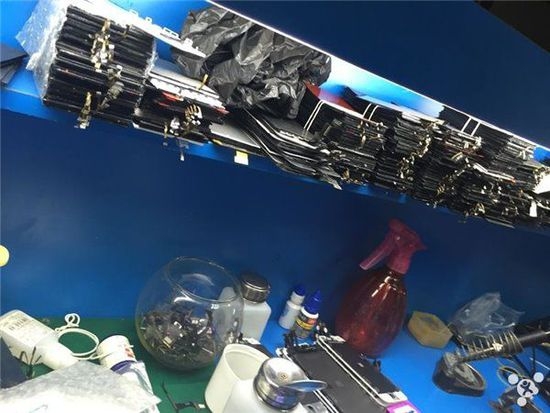

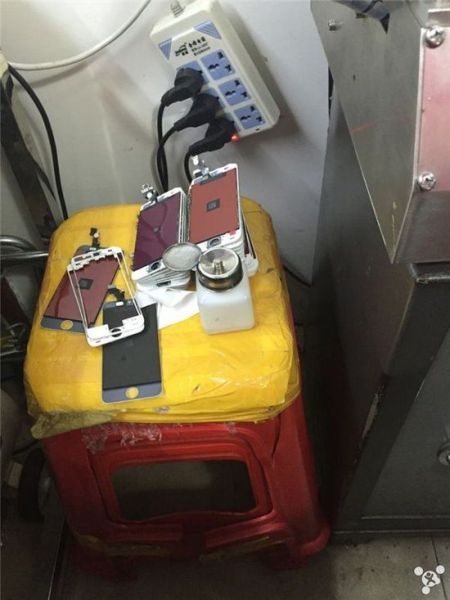

Đây là mấy màn hình đang đợi để tách kính và thay đèn nền.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Một đống đèn nền.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

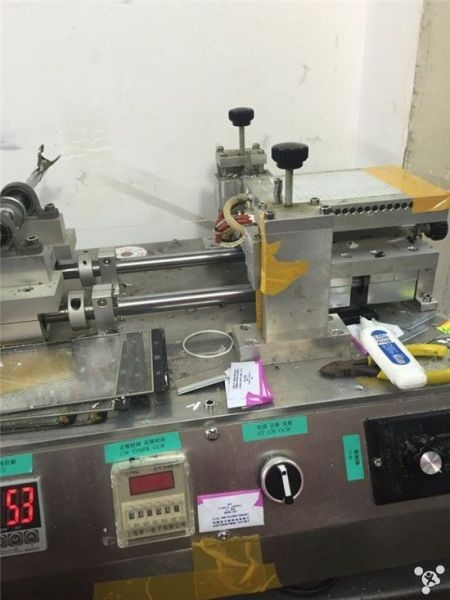

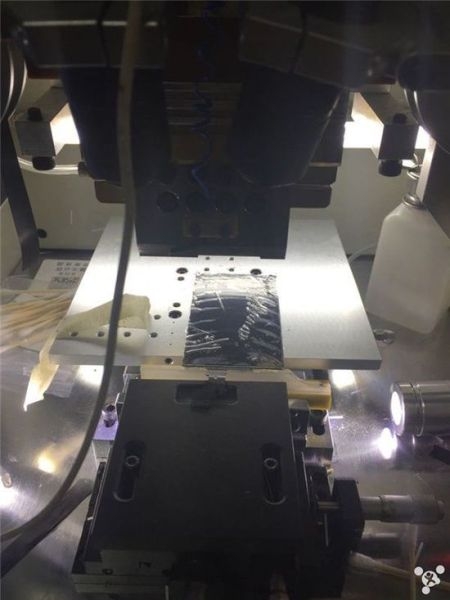

Sau khi tách kính màn hình xong, đưa vào máy nối dây màn hình.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

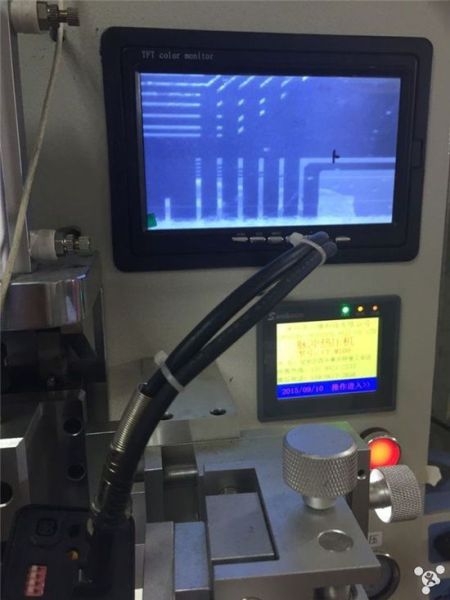

Máy đang hoạt động.

Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

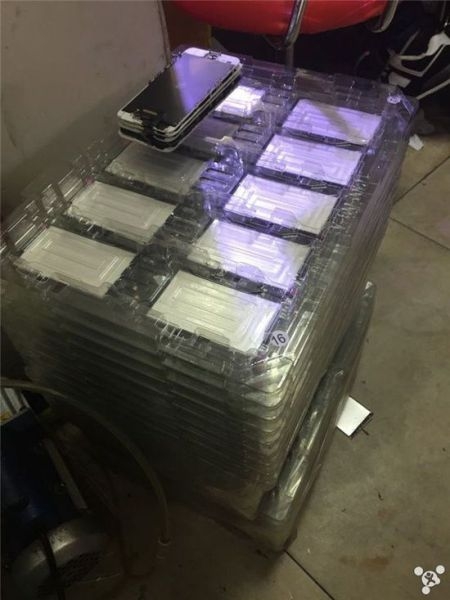

Đây là số màn hình đang đợi để được nối dây màn hình.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Nối dây xong, quết keo dán kính và đợi ba tiếng là có thể gắn tấm lọc phân cực, đèn nền và nắp màn hình.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

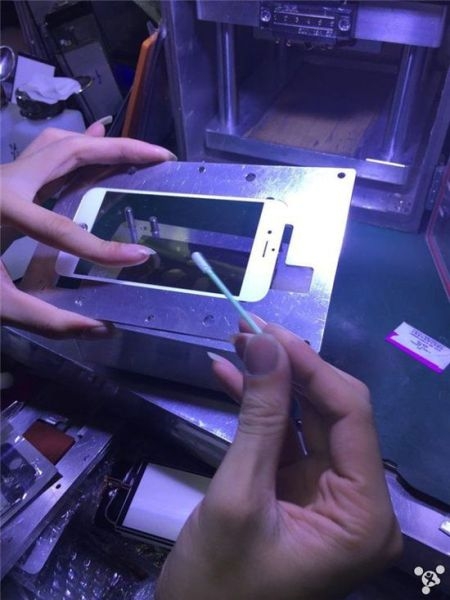

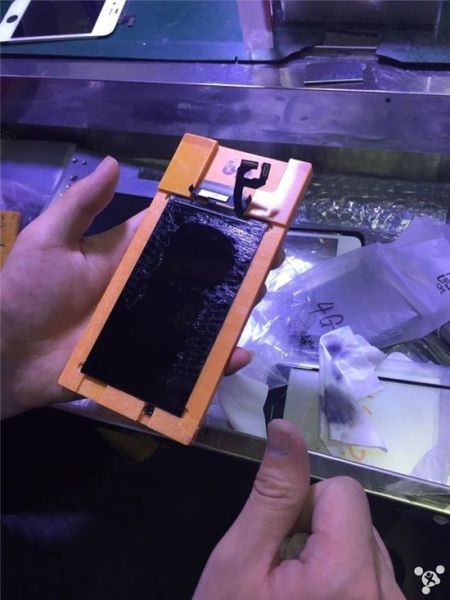

Lột hết lớp keo dán.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Dán kính cảm ứng.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

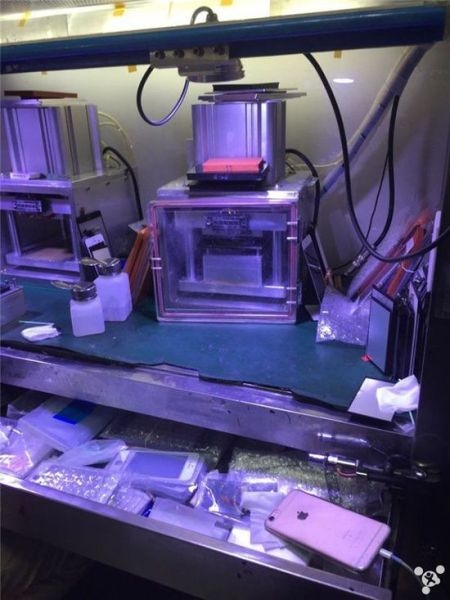

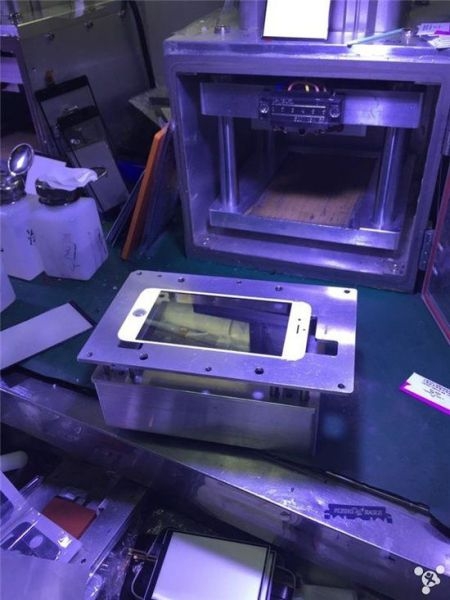

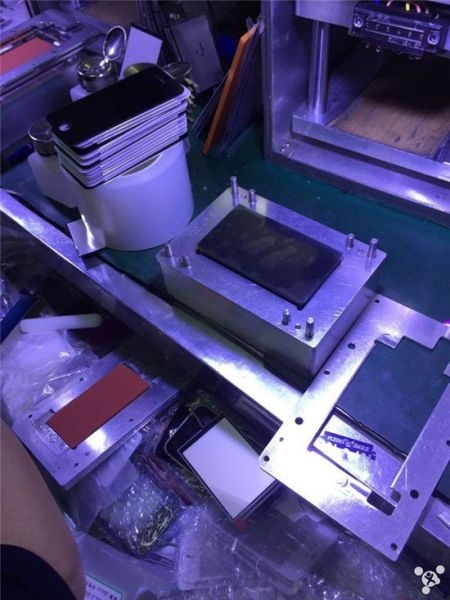

Đưa vào máy dán.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Dán xong là sẽ có một màn hình mới.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên
Tiếp đó là gắn vỏ.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

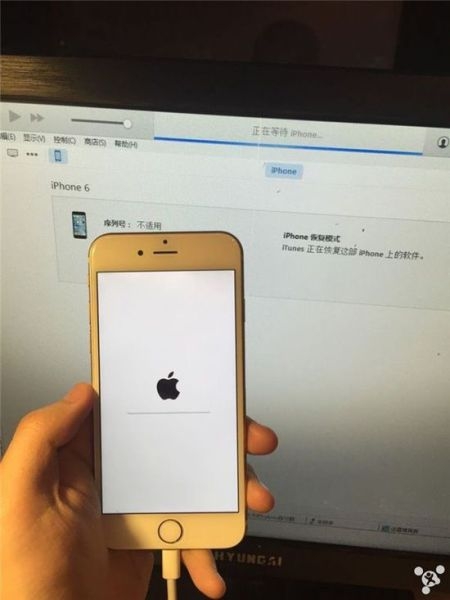

Gắn màn hình và cài hệ điều hành.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

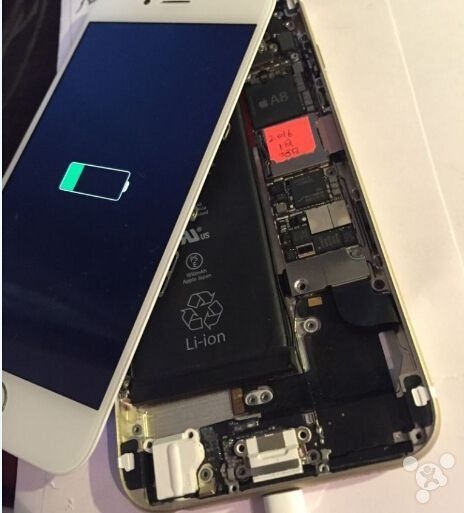

Máy đang sạc điện.

 Sự thật quy trình dựng iPhone, từ cũ nát thành mới nguyên

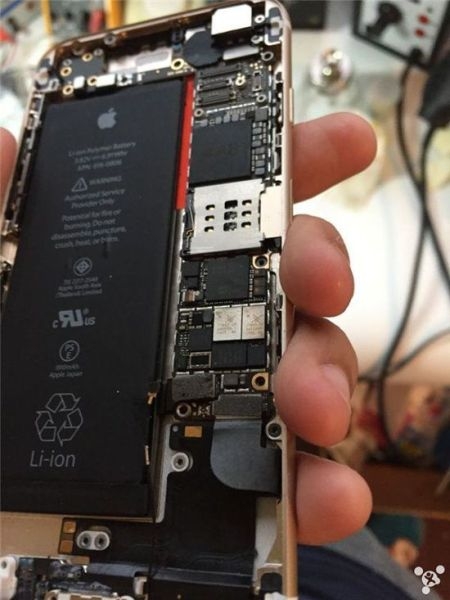

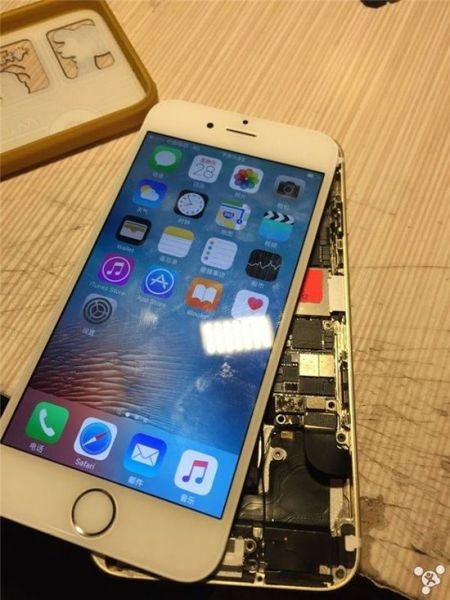

Tín hiệu tốt, máy chạy trơn tru. Lắp lại là xong quá trình dựng máy.​





Ho Huyn

Nguồn: Tinhte
