Khám phá: Context Diagram là gì? Ưu và nhược điểm khi sử dụng sơ đồ Context Diagram?

Bạn đã bao giờ tự hỏi làm thế nào để mô tả một cách rõ ràng và trực quan những tương tác giữa một hệ thống với môi trường xung quanh chưa? Câu trả lời nằm ở Context Diagram - một công cụ đắc lực trong phân tích hệ thống.

Giới thiệu chung về Context Diagram

Context Diagram là gì?

Context Diagram, hay còn gọi là sơ đồ ngữ cảnh, là một biểu đồ đơn giản sử dụng để mô tả tổng quan về một hệ thống và cách nó tương tác với môi trường bên ngoài. Nói cách khác, sơ đồ này phác thảo rõ ràng cách các thực thể bên ngoài tương tác với bên trong như người dùng, hệ thống khác, thiết bị,...

Đây là một biểu đồ cấp cao, nghĩa là chúng không đi sâu vào chi tiết bên trong các quy trình hoặc cấu trúc dữ liệu của hệ thống. Thay vào đó, Context Diagram tập trung vào việc lập bản đồ toàn bộ hệ thống theo cách đơn giản, rõ ràng và dễ hiểu. Cách này sẽ giúp các nhà phát triển, nhà phân tích hệ thống và các bên liên quan khác có một cái nhìn tổng quan về cách hệ thống hoạt động và tương tác với yếu tố bên ngoài.

Khi nào thì sử dụng Context Diagram?

Context Diagram là một công cụ trực quan vô cùng hữu ích trong nhiều tình huống, đem đến cái nhìn rõ ràng về hệ thống trong môi trường xung quanh. Dưới đây là một số trường hợp điển hình thường được sử dụng:

• Triển khai hoặc cập nhật phần mềm: Context Diagram xác định rõ vị trí của hệ thống mới trong quy trình làm việc hiện tại, xác định các giao điểm với các hệ thống khác và dự đoán những tác động tiềm ẩn. Từ đó quá trình triển khai được suôn sẻ và hiệu quả hơn.
• Xem xét quy trình kinh doanh: Trong giai đoạn phân tích và thiết kế lại quy trình, Context Diagram giúp xác định rõ các thực thể bên ngoài tương tác với quy trình, các luồng dữ liệu vào ra, phát hiện ra những điểm nghẽn hoặc thiếu sót cần cải thiện.
• Xử lý quản lý tài nguyên: Nhờ công cụ Context Diagram, bạn có thể hình dung cách các tài nguyên được sử dụng và phân phối trong tổ chức. Nhờ đó tối ưu hóa việc sử dụng tài nguyên, giảm thiểu lãng phí và đưa ra các quyết định đầu tư hiệu quả hơn.
• Phát triển hệ thống mới: Lập sơ đồ ngữ cảnh là bước đầu tiên trong quá trình phát triển một hệ thống mới khi xác định được phạm vi của hệ thống, các yêu cầu chức năng và các ràng buộc bên ngoài.
• Truyền đạt thông tin: Context Diagram được xem là một công cụ giao tiếp hiệu quả, khi giúp các bên liên quan, từ người dùng cuối đến nhà phát triển, hiểu rõ về hệ thống một cách trực quan và nhanh chóng.

Trên đây chỉ là một số ví dụ sử dụng Context Diagram phổ biến, thực tế bạn hoàn toàn có thể áp dụng bất cứ khi nào mình cần khi muốn hình dung một cách có hệ thống quy trình hoặc một phần mềm nào đó.

Các thành phần chính của Context Diagram

Hệ thống chính (System)

Hệ thống được biểu diễn bằng một hình tròn hoặc hình chữ nhật lớn nằm ở trung tâm sơ đồ. Đây là đối tượng chính được phân tích, mô tả cách hệ thống nhận và trả dữ liệu.

Các thực thể bên ngoài (External Entities)

Các thực thể bên ngoài là các yếu tố có tương tác với hệ thống chính nhưng không thuộc phạm vi quản lý của hệ thống. Chúng thường bao gồm:

• Người dùng cuối.
• Các hệ thống khác.
• Đối tác hoặc tổ chức liên quan.

Luồng dữ liệu (Data Flows)

Luồng dữ liệu biểu diễn sự trao đổi thông tin giữa hệ thống và các thực thể bên ngoài. Được thể hiện bằng các mũi tên biểu diễn sự di chuyển của dữ liệu giữa hệ thống và các thực thể bên ngoài, mỗi luồng thường sẽ đi kèm với tên để dễ nhận biết.

Một số ví dụ về Context Diagram

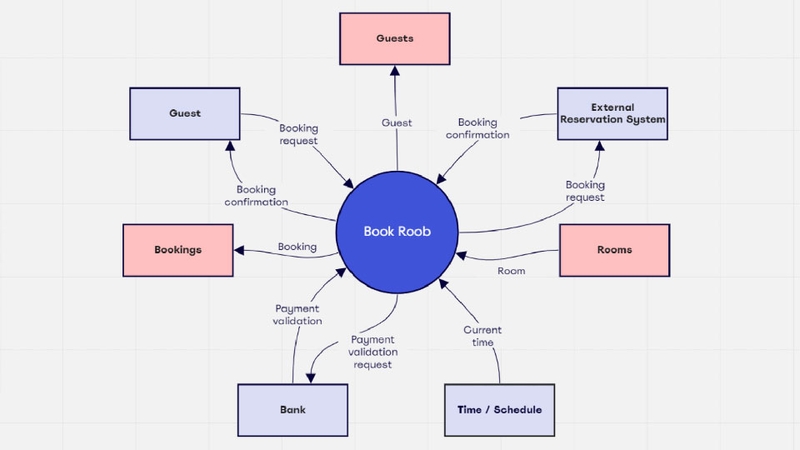

Context Diagram hệ thống đặt phòng khách sạn

Context Diagram dưới minh họa một cách tổng quan về các thực thể bên ngoài tương tác với hệ thống và các luồng dữ liệu chính. Cụ thể:

Hệ thống: Trung tâm của sơ đồ là vòng tròn "Book Room" đại diện cho hệ thống đặt phòng. Đây là phần cốt lõi thực hiện các chức năng chính.

Thực thể bên ngoài:

• Guests: Đại diện cho khách hàng, những người trực tiếp sử dụng hệ thống để đặt phòng.
• External Reservation System: Là hệ thống đặt phòng bên ngoài, có thể là các trang web du lịch hay các đối tác liên kết, cho phép khách hàng đặt phòng qua hệ thống của họ.
• Bookings: Lưu trữ thông tin về các đặt phòng đã được thực hiện.
• Rooms: Quản lý thông tin về các phòng khách sạn, bao gồm tình trạng phòng.
• Bank: Liên kết với hệ thống ngân hàng để thực hiện các giao dịch thanh toán.
• Time/Schedule: Đại diện cho yếu tố thời gian, ảnh hưởng đến việc xác định phòng trống và thời gian đặt.

Luồng dữ liệu: Các mũi tên biểu thị sự trao đổi thông tin giữa các thực thể. Ví dụ: Khách hàng yêu cầu đặt phòng, hệ thống xác nhận đặt phòng, yêu cầu xác thực thanh toán, cập nhật thông tin phòng trống,...

Có thể nói, Context Diagram này cho thấy hệ thống đặt phòng khách sạn tương tác với nhiều thực thể bên ngoài để thực hiện chức năng đặt phòng. Sơ đồ giúp chúng ta hình dung rõ ràng hơn về phạm vi và mối quan hệ của hệ thống với nhiều yếu tố xung quanh.

Context Diagram hệ thống ATM

Sơ đồ ngữ cảnh - Context Diagram hệ thống ATM này cho thấy một cái nhìn tổng quan về các thành phần và mối quan hệ của một máy rút tiền tự động. Ở trung tâm là hệ thống ATM, đây là bộ não của máy, xử lý tất cả các giao dịch. Xung quanh nó là các thành phần vật lý đa dạng liên kết với nhau thông qua việc trao đổi dữ liệu. Qua đó giúp chúng ta sẽ hiểu hơn về cách thức hoạt động của một ATM và các yếu tố ảnh hưởng đến quá trình giao dịch.

Ưu và nhược điểm khi sử dụng Context Diagram

Ưu điểm

Không phải ngẫu nhiên mà công cụ Context Diagram lại được nhiều cá nhân và doanh nghiệp sử dụng đến vậy, nguyên nhân chính xuất phát từ những ưu điểm nổi bật như:

• Dễ hiểu và minh bạch: Context Diagram thường được thiết kế dưới dạng sơ đồ trực quan, ngay cả những người không có kiến thức chuyên sâu về công nghệ cũng có thể hiểu và vẽ được sơ đồ này. Điều này đặc biệt hữu ích khi làm việc với các bên liên quan không phải là chuyên gia kỹ thuật, như khách hàng hoặc nhà quản lý.
• Tăng hiệu quả và giảm rủi ro: Việc xây dựng sơ đồ ngữ cảnh Context Diagram trước khi triển khai hệ thống giúp các nhà phát triển xác định rõ ràng các tương tác, có thể dự đoán và phòng ngừa các vấn đề tiềm ẩn, giảm thiểu rủi ro và chi phí phát sinh sau này. Hơn nữa, Context Diagram còn là nền tảng vững chắc để xây dựng các sơ đồ chi tiết hơn.
• Tăng cường sự hợp tác và giao tiếp: Context Diagram cực hiệu quả khi đóng vai trò như một ngôn ngữ chung, giúp các thành viên trong nhóm dễ dàng hiểu và chia sẻ thông tin về hệ thống. Nhờ tính trực quan và dễ hiểu, nó tạo điều kiện thuận lợi cho việc trao đổi ý kiến và góp ý, giúp nhóm đưa ra những quyết định đúng đắn và hiệu quả hơn.

Nhược điểm

Song song với những giá trị tích cực, khi triển khai sử dụng Context Diagram chúng ta có thể gặp một số những khó khăn như:

• Thiếu chi tiết: Context Diagram tập trung vào việc mô tả mối quan hệ, chứ không đi sâu vào các quy trình bên trong hệ thống. Điều này có nghĩa là nó không thể cung cấp thông tin cụ thể về cách các thành phần của hệ thống hoạt động và tương tác với nhau. Nếu bạn cần một bản mô tả chi tiết về các quy trình kinh doanh hoặc kỹ thuật, thì Context Diagram sẽ không phù hợp.
• Khó mô tả các hệ thống phức tạp: Đối với các hệ thống lớn và phức tạp, sơ đồ ngữ cảnh có thể được xem là quá đơn giản và khó hiểu. Việc cố gắng thể hiện tất cả các mối quan hệ và luồng dữ liệu trong một sơ đồ duy nhất có thể dẫn đến một sơ đồ quá rối rắm và khó đọc.
• Không phù hợp cho tất cả các loại hệ thống: Context Diagram phù hợp nhất với các hệ thống có cấu trúc rõ ràng và tương đối đơn giản. Đối với các hệ thống phân tán, hệ thống thời gian thực hoặc có nhiều tương tác phức tạp, sơ đồ ngữ cảnh có thể không phải là lựa chọn tốt nhất.

Tạm kết

Có thể nói, từ giai đoạn phân tích yêu cầu đến giai đoạn triển khai, Context Diagram đều có thể được sử dụng và mang đến nhiều lợi ích tích cực. Hãy thử trải nghiệm công cụ này trong các dự án phát triển hệ thống của bạn và tận hưởng những lợi ích thực tế ngay nhé!
