ERD là gì? Khái niệm và vai trò của sơ đồ thực thể liên kết

ERD có thể giúp người thiết kế dữ liệu biểu diễn các thực thể trong hệ thống và mối quan hệ giữa chúng một cách trực quan, dễ hiểu. Bài viết này, FPT Shop sẽ giới thiệu khái niệm ERD là gì, cách ERD giúp tăng hiệu quả quản lý cơ sở dữ liệu, cũng như vai trò quan trọng của nó trong quá trình tối ưu hóa hệ thống. Việc sử dụng ERD không chỉ hỗ trợ quản lý cơ sở dữ liệu hiệu quả hơn mà còn giúp tiết kiệm thời gian và chi phí khi phát triển và bảo trì hệ thống.

Khái niệm ERD là gì?

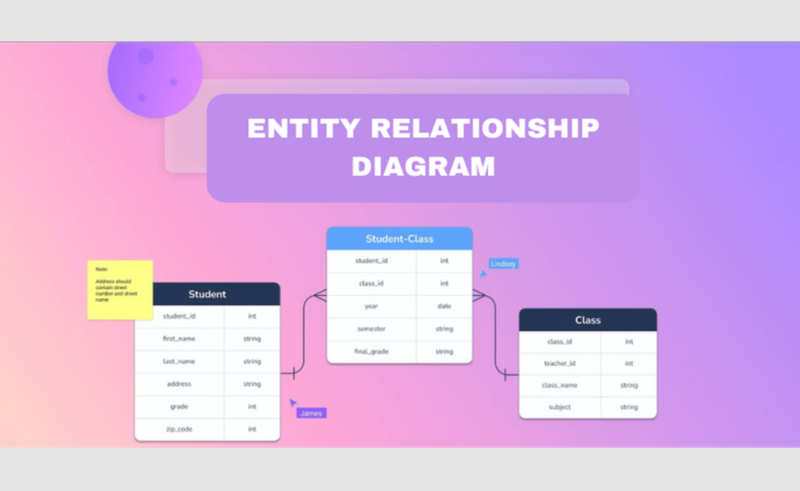

ERD là gì? ERD, hay sơ đồ thực thể liên kết, là một dạng biểu đồ thể hiện mối quan hệ giữa các thực thể (entity) trong hệ thống. Ra đời từ những năm 1976, phương pháp ERD được Peter Chen phát triển nhằm giúp người dùng dễ dàng hình dung được cấu trúc và tổ chức của một hệ thống cơ sở dữ liệu phức tạp. Trong ERD, mỗi phần tử trong cơ sở dữ liệu đều được biểu diễn qua các ký hiệu cụ thể, từ đó giúp việc xây dựng và hiểu cơ sở dữ liệu trở nên đơn giản và trực quan hơn. Các thành phần của ERD thường bao gồm thực thể, thuộc tính và mối quan hệ giữa các thực thể.

Các thành phần chính trong ERD là gì?

Thực thể (Entity)

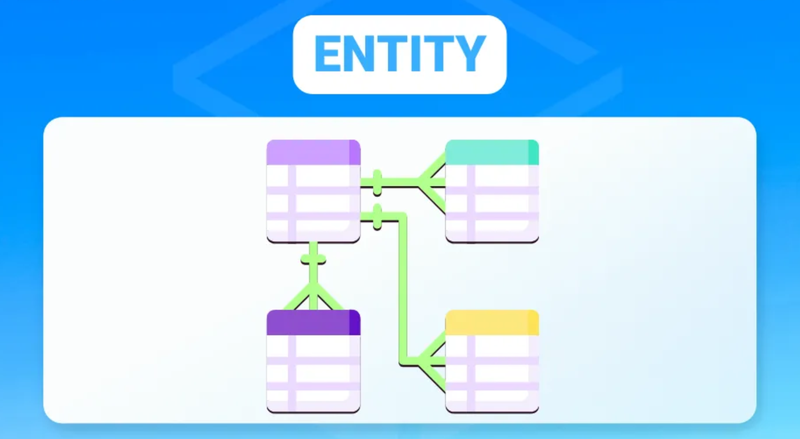

Trong ERD, thực thể là đối tượng hoặc khái niệm quan trọng mà hệ thống cơ sở dữ liệu cần lưu trữ thông tin. Ví dụ, trong một hệ thống bán hàng, các thực thể có thể bao gồm "Khách hàng," "Sản phẩm," và "Đơn hàng." Mỗi thực thể đại diện cho một nhóm các đối tượng cùng loại, ví dụ, "Khách hàng" có thể bao gồm tất cả các khách hàng của một doanh nghiệp. Thực thể thường được ký hiệu bằng các hình chữ nhật trong ERD.

Thuộc tính (Attribute)

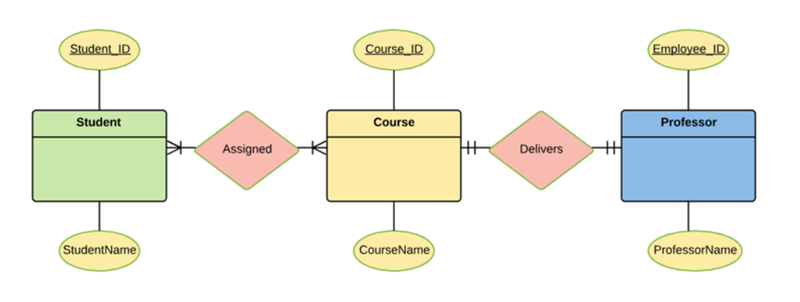

Thuộc tính là các đặc điểm hoặc tính chất của thực thể. Ví dụ, thực thể "Khách hàng" có thể có các thuộc tính như "Tên," "Địa chỉ," và "Số điện thoại." Trong ERD, thuộc tính được biểu diễn dưới dạng hình elip và kết nối với thực thể mà chúng mô tả. Thuộc tính có thể là các thông tin cụ thể giúp hệ thống cơ sở dữ liệu lưu trữ chi tiết về từng đối tượng.

Mối quan hệ (Relationship)

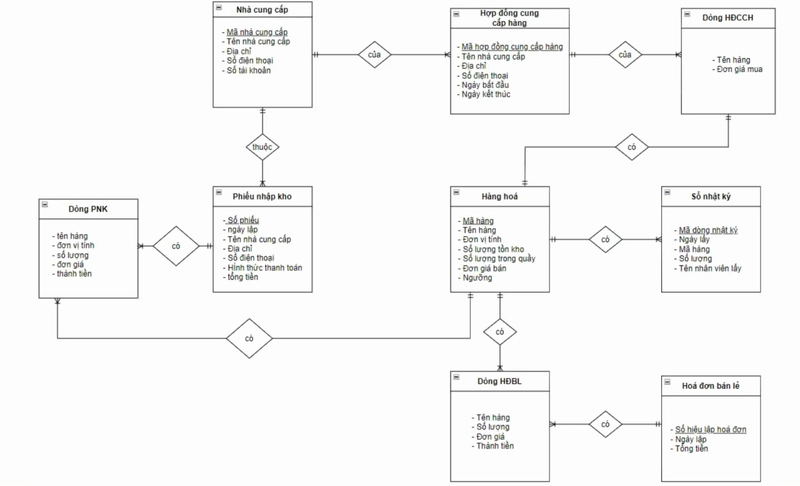

Mối quan hệ thể hiện sự liên kết giữa các thực thể khác nhau trong hệ thống. Chẳng hạn, trong hệ thống quản lý bán hàng, có thể có mối quan hệ giữa "Khách hàng" và "Đơn hàng" bởi vì mỗi khách hàng có thể thực hiện một hoặc nhiều đơn hàng. Mối quan hệ này giúp đảm bảo rằng cơ sở dữ liệu không chỉ lưu trữ thông tin rời rạc mà còn có thể liên kết chúng để phục vụ các hoạt động khác nhau trong doanh nghiệp.

Các mối quan hệ có thể được phân loại thành ba loại cơ bản:

(Một-một): Mỗi thực thể A liên kết với một thực thể B và ngược lại. Ví dụ, mỗi "Nhân viên" có một "Thẻ nhân viên" duy nhất.
1-n (Một-nhiều): Một thực thể A có thể liên kết với nhiều thực thể B, nhưng mỗi thực thể B chỉ liên kết với một thực thể A. Ví dụ, một "Khách hàng" có thể thực hiện nhiều "Đơn hàng," nhưng mỗi "Đơn hàng" chỉ thuộc về một "Khách hàng."
n-n (Nhiều-nhiều): Một thực thể A có thể liên kết với nhiều thực thể B và ngược lại. Ví dụ, trong một trường học, "Giáo viên" có thể dạy nhiều "Môn học" và ngược lại, mỗi "Môn học" có thể có nhiều "Giáo viên" giảng dạy.

Vai trò và lợi ích của ERD trong quản lý cơ sở dữ liệu

Hiểu rõ mối liên kết giữa các thực thể

ERD là công cụ trực quan giúp các nhà thiết kế và quản trị cơ sở dữ liệu có thể dễ dàng nhìn nhận mối quan hệ giữa các thực thể, hiểu rõ cấu trúc của hệ thống, từ đó hỗ trợ cho việc phân tích và tối ưu hóa dữ liệu.

Tối ưu hóa thiết kế cơ sở dữ liệu

Việc xây dựng ERD trước khi triển khai hệ thống giúp người dùng phát hiện các thiếu sót trong thiết kế, như việc thiếu các thực thể quan trọng hay các quan hệ cần thiết. Điều này đảm bảo rằng cơ sở dữ liệu được tối ưu hóa ngay từ đầu, tiết kiệm thời gian và công sức khi hệ thống đã đi vào hoạt động.

Dễ dàng bảo trì và nâng cấp

Nhờ có cấu trúc rõ ràng, ERD hỗ trợ rất nhiều trong việc bảo trì và mở rộng hệ thống cơ sở dữ liệu. Khi cần thêm hoặc thay đổi các yếu tố trong hệ thống, ERD giúp người quản trị dễ dàng nhận biết các mối quan hệ có thể bị ảnh hưởng, từ đó đưa ra các điều chỉnh hợp lý.

Giảm thiểu sai sót và tiết kiệm chi phí

ERD là một công cụ giúp giảm thiểu sai sót và tiết kiệm chi phí trong quá trình phát triển cơ sở dữ liệu. Một sơ đồ rõ ràng thì các lỗi thiết kế và logic có thể được phát hiện và giải quyết ngay từ giai đoạn đầu, tránh chi phí sửa chữa khi hệ thống đã đi vào hoạt động.

Các công cụ hỗ trợ vẽ ERD

Một số công cụ phổ biến để vẽ ERD bao gồm:

Microsoft Visio: Được ưa chuộng nhờ tính năng đa dạng và giao diện thân thiện với người dùng.
Lucidchart: Phù hợp cho làm việc nhóm trực tuyến, giúp các thành viên dễ dàng chia sẻ và chỉnh sửa ERD.
MySQL Workbench: Hỗ trợ vẽ ERD và trực tiếp liên kết với các cơ sở dữ liệu, thuận tiện cho các nhà phát triển.
dbdiagram.io: Công cụ đơn giản, dễ sử dụng, thích hợp cho người mới bắt đầu với ERD.

Mỗi công cụ đều có những ưu, nhược điểm riêng, tùy vào nhu cầu và ngân sách mà người dùng có thể chọn lựa công cụ phù hợp nhất.

Ứng dụng của ERD trong thực tế

Quản lý doanh nghiệp

ERD giúp doanh nghiệp dễ dàng quản lý thông tin khách hàng, sản phẩm, và đơn hàng, đồng thời đảm bảo dữ liệu được lưu trữ và truy xuất một cách chính xác.

Ứng dụng trong phát triển phần mềm

Trong phát triển phần mềm, ERD giúp đội ngũ lập trình viên hiểu rõ hơn về cơ sở dữ liệu và mối quan hệ giữa các thành phần trong hệ thống, từ đó chuyển đổi dễ dàng thành mã lập trình và thực hiện nhanh chóng.

Phân tích dữ liệu

ERD còn giúp hỗ trợ phân tích và khai thác dữ liệu để tối ưu hóa hoạt động kinh doanh, giúp doanh nghiệp có thể ra quyết định dựa trên thông tin chính xác và đầy đủ.

Những lưu ý quan trọng khi sử dụng ERD

Tránh phức tạp hóa sơ đồ

Khi thiết kế ERD, nên tối giản hóa các thành phần để sơ đồ dễ hiểu và tập trung vào những thực thể và mối quan hệ quan trọng nhất.

Chọn mức độ chi tiết phù hợp

Đảm bảo rằng sơ đồ cung cấp đủ thông tin cần thiết nhưng không gây rối rắm. Điều này giúp ERD có tính ứng dụng cao và dễ sử dụng.

Kiểm tra và duyệt lại sơ đồ

Luôn kiểm tra và duyệt lại ERD để phát hiện lỗi và cập nhật khi có sự thay đổi trong hệ thống. Điều này đảm bảo rằng sơ đồ luôn phản ánh đúng cấu trúc và hoạt động của cơ sở dữ liệu.

Tổng kết

ERD là gì? Đó là một sơ đồ giúp biểu diễn các thực thể và mối quan hệ trong cơ sở dữ liệu, đóng vai trò quan trọng trong quá trình phân tích và thiết kế hệ thống. Sử dụng ERD giúp cho việc quản lý và bảo trì cơ sở dữ liệu trở nên đơn giản, trực quan hơn, đồng thời tối ưu hóa hoạt động của hệ thống.
