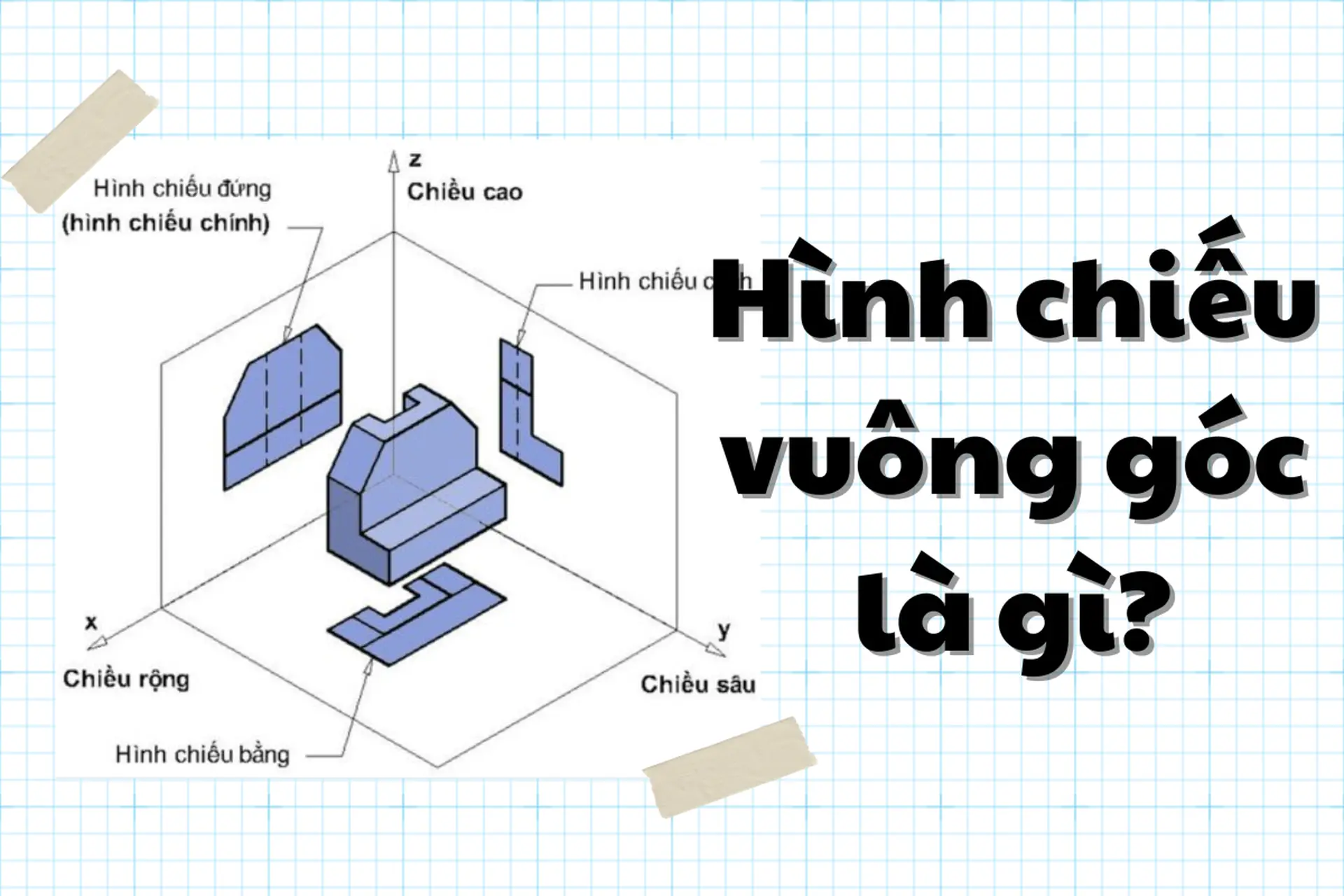

Hình chiếu vuông góc là gì? Vì sao hình chiếu vuông góc là “ngôn ngữ chung” của kỹ sư và kiến trúc sư?
Khi nhìn vào bản vẽ thiết kế, bạn thường thấy các hình ảnh phẳng đại diện cho vật thể 3D – đó chính là hình chiếu vuông góc. Vậy hình chiếu vuông góc là gì và vì sao nó xuất hiện trong bản vẽ kỹ thuật? Bài viết này sẽ dẫn bạn từ khái niệm cơ bản đến cách thực hiện và ứng dụng thực tế để giúp bạn hiểu sâu hơn về bản vẽ không gian.

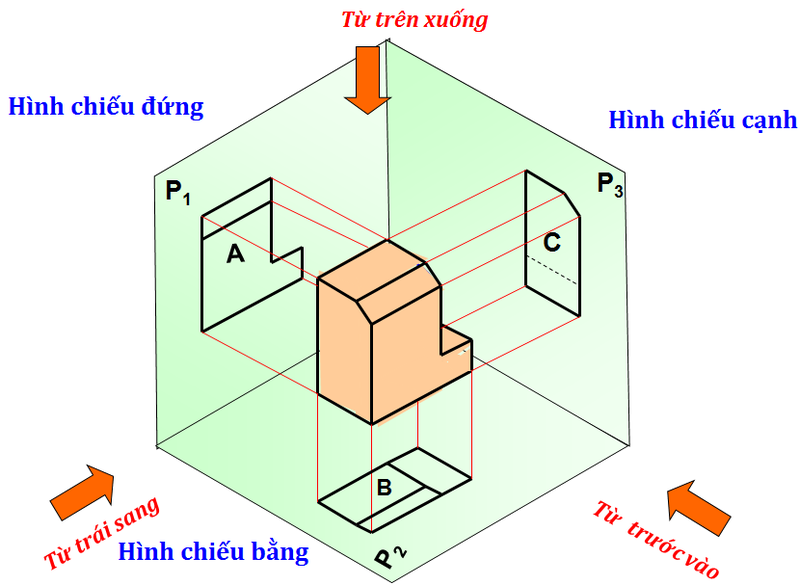

Hình chiếu vuông góc là gì?
Hình chiếu vuông góc là phép vẽ trong đó các tia chiếu đi từ các điểm của vật thể đến mặt phẳng chiếu sao cho tia chiếu vuông góc (góc 90°) với mặt phẳng đó.

Khi thực hiện phép chiếu vuông góc, mỗi điểm trong không gian được “chiếu xuống” mặt phẳng, tạo nên hình ảnh tương ứng của vật thể. Với phép chiếu này, hình chiếu thể hiện hai trong ba kích thước cơ bản: chiều dài, chiều rộng hoặc chiều cao, tùy vào hướng chiếu và mặt phẳng chiếu được chọn.
Ví dụ: Khi vẽ hình chiếu vuông góc của một hình hộp chữ nhật, hình chiếu đứng thể hiện chiều cao và chiều rộng, trong khi hình chiếu bằng thể hiện chiều dài và chiều rộng.
Một đặc điểm quan trọng của phép chiếu vuông góc là hình chiếu không bị méo do góc nhìn. Vì các tia chiếu luôn vuông góc với mặt phẳng, chiều dài đo theo phương song song với mặt phẳng chiếu được giữ nguyên, giúp hình vẽ chính xác và tỉ lệ chuẩn xác.

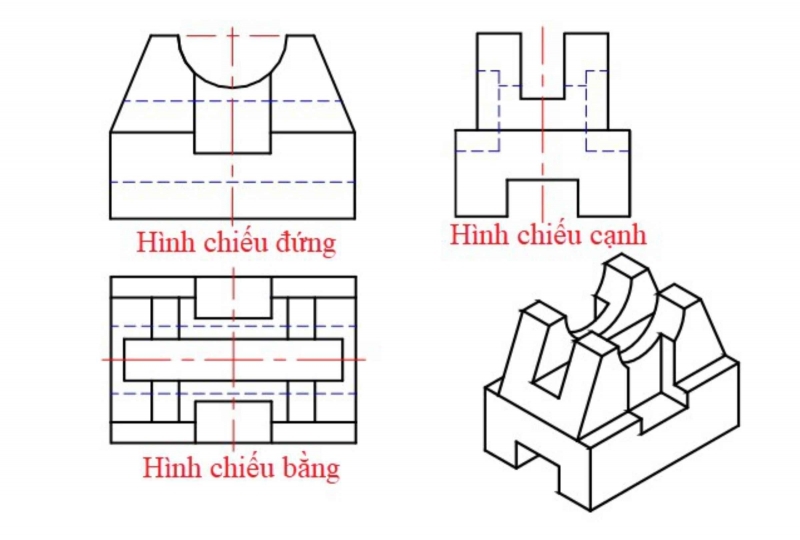

Các loại hình chiếu vuông góc
Để hiểu rõ hình chiếu vuông góc là gì, trước hết cần biết rằng đây không phải chỉ là một hình duy nhất, mà là tập hợp của nhiều hình chiếu khác nhau được dựng từ các hướng nhìn đặc trưng của vật thể. Dưới đây là ba loại hình chiếu chính được sử dụng phổ biến nhất.
Hình chiếu đứng
Hình chiếu đứng là hình chiếu được tạo ra khi ta chiếu vật thể từ phía trước lên mặt phẳng thẳng đứng.
Trong hình này, vật thể được thể hiện chiều cao và chiều rộng, giúp người xem nhận biết rõ hình dáng tổng thể của mặt trước hoặc mặt chính của vật thể.
Đây là hình chiếu cơ bản và quan trọng nhất trong bản vẽ kỹ thuật vì nó thể hiện nhiều thông tin nhất về cấu tạo và kích thước. Hầu hết các bản vẽ đều chọn mặt nhìn chính là hình chiếu đứng để làm hình trung tâm, từ đó triển khai thêm các hình chiếu khác.
Ví dụ: Khi vẽ chiếc hộp, hình chiếu đứng thể hiện mặt trước của hộp, tại đây người xem sẽ nhìn thấy chiều cao và chiều rộng nhưng không thấy được độ sâu.

Hình chiếu bằng
Hình chiếu bằng được tạo ra khi chiếu vật thể từ phía trên xuống mặt phẳng nằm ngang.
Trong hình chiếu này, vật thể thể hiện chiều dài và chiều rộng, cho người xem biết cấu trúc của mặt phẳng nằm ngang, như mặt sàn, mặt bàn hoặc phần đỉnh của vật thể.
Hình chiếu bằng thường được sử dụng trong bản vẽ kiến trúc để mô tả mặt bằng công trình, trong cơ khí để trình bày kết cấu nhìn từ trên xuống. Nó giúp người đọc bản vẽ hiểu mối quan hệ vị trí giữa các phần của vật thể theo mặt phẳng ngang.
Ví dụ: Khi vẽ căn phòng, hình chiếu bằng chính là bản mặt bằng, cho thấy bố trí cửa, tường, bàn ghế, cầu thang… nhìn từ trên xuống.
Hình chiếu cạnh
Hình chiếu cạnh thể hiện vật thể khi chiếu từ bên trái hoặc bên phải lên mặt phẳng thẳng đứng nằm ở bên hông.
Hình này thể hiện chiều dài và chiều cao của vật thể – những thông tin không thể hiện trong hình chiếu đứng hoặc bằng.
Hình chiếu cạnh giúp người xem hình dung độ sâu và độ dày của vật thể, đặc biệt hữu ích trong các chi tiết có cấu trúc phức tạp như máy móc, khối hộp hoặc công trình có nhiều tầng, nhiều lớp.
Trong thực tế, người ta thường chọn hướng chiếu cạnh sao cho thể hiện được nhiều chi tiết nhất, tránh trùng lặp hoặc bị che khuất so với hai hình còn lại.
Khi ba loại hình chiếu này được kết hợp, ta sẽ có thể hình dung vật thể trong không gian ba chiều một cách đầy đủ mà không cần nhìn trực tiếp. Đây chính là nguyên tắc cơ bản trong vẽ kỹ thuật: Biến vật thể 3D thành những hình ảnh 2D rõ ràng, chính xác và dễ đọc.

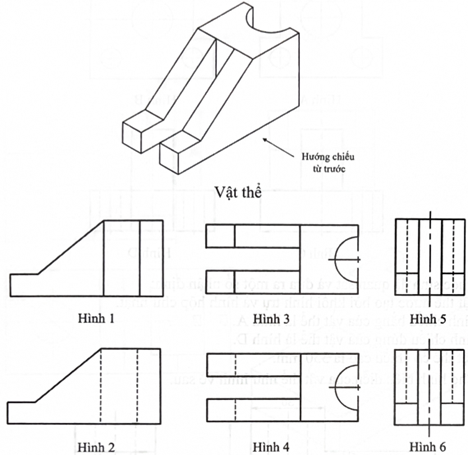

Quy ước bản vẽ trong hình chiếu vuông góc
Khi đã hiểu hình chiếu vuông góc là gì, bước tiếp theo là nắm được các quy ước trình bày hình chiếu để đọc và vẽ bản vẽ kỹ thuật chính xác. Trong kỹ thuật, quy ước không chỉ là quy tắc sắp xếp hình mà còn là ngôn ngữ chung giúp kỹ sư, kiến trúc sư và người thi công hiểu đúng ý đồ thiết kế.
Hai hệ thống chiếu phổ biến
Hiện nay, có hai quy ước hình chiếu chính được sử dụng trên thế giới:
- Chiếu góc thứ nhất (First Angle Projection)
- Chiếu góc thứ ba (Third Angle Projection)
Cả hai đều dựa trên nguyên tắc hình chiếu vuông góc, nhưng khác nhau ở cách sắp xếp vị trí các hình chiếu trên bản vẽ.
Quy ước chiếu góc thứ ba
Trong quy ước chiếu góc thứ ba, được sử dụng phổ biến tại Việt Nam và nhiều quốc gia châu Á, người ta tưởng tượng vật thể nằm trong góc phần tư thứ ba của không gian tọa độ.
Khi triển khai lên mặt phẳng vẽ, các hình chiếu cần được đặt theo đúng bố cục:
- Hình chiếu đứng đặt ở vị trí trung tâm.
- Hình chiếu bằng (nhìn từ trên xuống) đặt phía dưới hình chiếu đứng.
- Hình chiếu cạnh (nhìn từ bên phải) đặt bên phải hình chiếu đứng.

Cách sắp xếp này giúp người xem dễ liên hệ giữa các mặt chiếu, vì hướng chiếu trùng với hướng quan sát tự nhiên.
Quy ước chiếu góc thứ nhất
Trong quy ước chiếu góc thứ nhất, thường dùng ở châu Âu, vật thể được đặt trong góc phần tư thứ nhất của không gian tọa độ.
Khi triển khai hình chiếu lên bản vẽ:
- Hình chiếu đứng vẫn là hình chính giữa.
- Hình chiếu bằng đặt phía trên hình chiếu đứng.
- Hình chiếu cạnh đặt bên trái hình chiếu đứng.
So với quy ước góc thứ ba, hệ này có cách bố trí ngược lại, đòi hỏi người đọc phải nắm rõ quy tắc để không nhầm lẫn khi xem bản vẽ quốc tế.
Nhờ có quy ước, người đọc chỉ cần nhìn vị trí các hình chiếu là có thể biết ngay đâu là mặt trước, đâu là mặt bằng hay mặt bên, mà không cần chú thích thêm. Điều này giúp người thiết kế cho đến người thi công đều có được cùng một hình dung chính xác về dự án mà họ đang thực hiện chung.
Ứng dụng thực tế của hình chiếu vuông góc

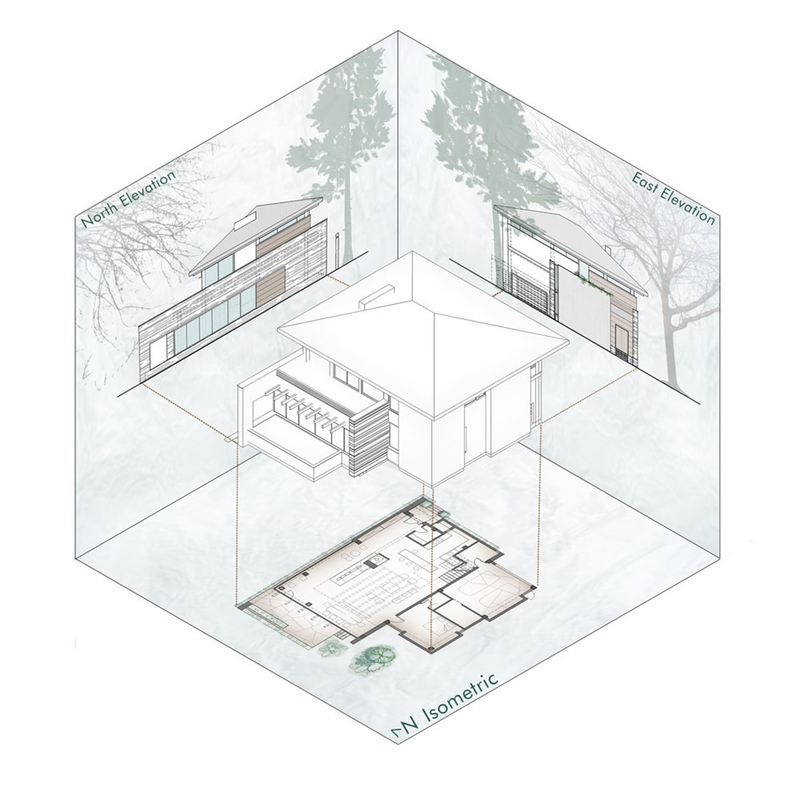

Đời sống và kiến trúc
Hình chiếu vuông góc được dùng trong bản vẽ thiết kế nhà, nội thất, cửa sổ, cầu thang... Khi kiến trúc sư thiết kế tòa nhà, họ sử dụng bản chiếu đứng để trình bày hình dáng mặt tiền, chiếu bằng để mô tả mặt sàn, chiếu cạnh để thể hiện mặt bên. Nhờ hình chiếu vuông góc, người thi công có thể nhìn từ mọi mặt khác nhau để hiểu đúng hình dạng và kích thước dự án.

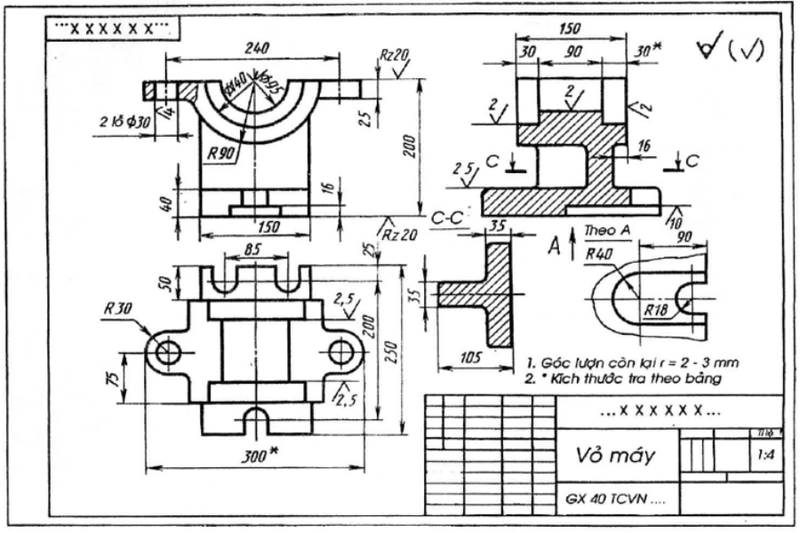

Kỹ thuật cơ khí và chế tạo
Trong thiết kế máy móc, các chi tiết kim loại hay linh kiện được mô tả bằng bản vẽ kỹ thuật. Các kỹ sư dùng hình chiếu vuông góc để biểu diễn tất cả các mặt của chi tiết – giúp người gia công biết rõ ràng tộc độ, đường viền và lỗ khoan. Khi sản xuất, công nhân sẽ dựa vào ba hình chiếu để gia công từng phần, kiểm tra kích thước và lắp ráp chính xác.

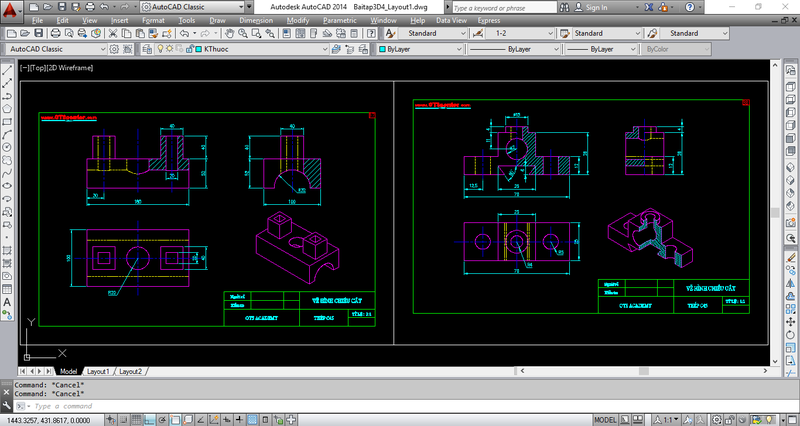

Đồ họa kỹ thuật và mô phỏng
Trong phần mềm CAD (AutoCAD, SolidWorks, …), khi bạn dựng mô hình 3D, hệ thống tự động sinh ra các hình chiếu vuông góc để hiển thị các mặt khác nhau của mô hình trên màn hình phẳng. Điều này giúp người thiết kế kiểm tra xem mô hình có khớp các mặt không hoặc từ mọi góc nhìn. Trong mô phỏng, hình chiếu vuông góc còn dùng để xuất bản vẽ công nghệ và in ấn kỹ thuật.

Tạm kết
Hiểu rõ hình chiếu vuông góc là gì không chỉ giúp bạn đọc bản vẽ chính xác mà còn mở ra nền tảng để học tốt các môn kỹ thuật, hình học không gian và thiết kế. Khi nắm vững nguyên lý chiếu và quy ước sắp xếp, bạn sẽ dễ dàng chuyển từ tư duy hình ảnh 3D sang biểu diễn 2D. Đây kỹ năng thiết yếu trong kiến trúc, cơ khí hay đồ họa.
