Sơ đồ ngữ cảnh là gì? Vai trò của sơ đồ ngữ cảnh trong phần mềm và các nhóm sơ đồ phổ biến

Khi lập kế hoạch xây dựng phần mềm, việc chuẩn bị kỹ lưỡng là điều vô cùng quan trọng. Chúng ta cần cân nhắc tất cả các yếu tố sẽ thúc đẩy sự phát triển, đồng thời cũng nên tính đến những yếu tố sẽ gây cản trở.

Trong những tình huống này, sơ đồ ngữ cảnh là một công cụ tuyệt vời để sử dụng từ giai đoạn đầu, giúp ta nhận diện các rủi ro tiềm ẩn và đề ra biện pháp phòng ngừa. Ngoài ra, sơ đồ này mang lại cái nhìn tổng quát về mối quan hệ giữa hệ thống và các yếu tố bên ngoài, hỗ trợ định hướng dự án hiệu quả hơn. Hãy cùng FPT Shop tìm hiểu thêm về sơ đồ ngữ cảnh trong bài viết dưới đây nhé!

Sơ đồ ngữ cảnh là gì?

Sơ đồ dạng ngữ cảnh là một loại sơ đồ dùng để mô tả một hệ thống phần mềm và các tác nhân bên ngoài tương tác với hệ thống đó. Sơ đồ này giúp chúng ta thấy rõ mối quan hệ giữa hệ thống phần mềm với người dùng, các hệ thống khác, hoặc bất kỳ yếu tố nào tương tác với hệ thống.

Công cụ này hỗ trợ việc hiểu rõ môi trường hệ thống và xác định những yếu tố có thể tác động tích cực hoặc tiêu cực đến hoạt động của doanh nghiệp. Một ưu điểm nổi bật của sơ đồ là khả năng trình bày chi tiết luồng dữ liệu giữa hệ thống chính và các thành phần bên ngoài.

Các thông tin và yếu tố xung quanh hệ thống đều được hiển thị một cách mạch lạc, tạo điều kiện cho việc phân tích dễ dàng hơn. Ngoài ra, nhiều doanh nghiệp áp dụng sơ đồ này để giảm thiểu rủi ro trong dự án và tối ưu hóa việc phân bổ ngân sách, giúp sử dụng nguồn lực hiệu quả hơn.

Vai trò của sơ đồ ngữ cảnh trong phần mềm

Sơ đồ đóng vai trò quan trọng trong quá trình phát triển phần mềm vì nó giúp các nhà phát triển, nhà phân tích và các bên liên quan hiểu rõ hệ thống từ cái nhìn tổng quan. Một số lợi ích chính của việc sử dụng sơ đồ dạng ngữ cảnh bao gồm:

• Hiểu rõ phạm vi hệ thống: Sơ đồ giúp xác định rõ ràng những gì nằm trong hệ thống và những gì thuộc về các tác nhân bên ngoài. Điều này giúp tránh nhầm lẫn và hiểu lầm về phạm vi dự án.
• Xác định các tác nhân bên ngoài: Nó giúp nhận diện tất cả các tác nhân bên ngoài như người dùng, các hệ thống khác hoặc các thiết bị tương tác với hệ thống phần mềm.

• Giao tiếp dễ dàng: Sơ đồ là công cụ trực quan giúp các bên liên quan, kể cả những người không chuyên về kỹ thuật, có thể hình dung dễ dàng về hệ thống và cách nó hoạt động.
• Xác định các luồng dữ liệu: Sơ đồ này cũng giúp xác định chính xác các luồng dữ liệu giữa hệ thống và tác nhân bên ngoài, giúp làm rõ cách thức giao tiếp giữa các yếu tố.

Các nhóm sơ đồ ngữ cảnh phổ biến

Sau khi đã nắm rõ khái niệm về sơ đồ dạng ngữ cảnh, tiếp theo chúng ta sẽ tìm hiểu một số ví dụ minh họa để thấy rõ cách ứng dụng của nó trong những tình huống khác nhau.

Nhóm I: Sơ đồ ngữ cảnh đặt phòng khách sạn

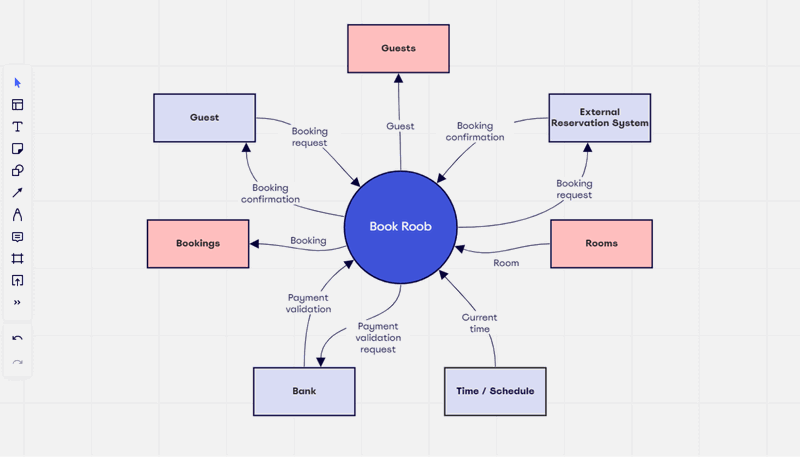

Sơ đồ dưới dạng ngữ cảnh đầu tiên minh họa các yếu tố quan trọng liên quan đến việc lưu trữ và xử lý thông tin trong một khách sạn. Đúng như tên gọi, sơ đồ này tập trung vào hệ thống quản lý đặt phòng, giúp ban lãnh đạo điều hành hiệu quả các hoạt động kinh doanh và tiếp thị trực tuyến.

Khi được đặt trong bối cảnh cụ thể, sơ đồ này cho phép hiển thị chi tiết về tình trạng phòng, như phòng nào đang trống, hỗ trợ quá trình quản lý và phục vụ khách hàng tốt hơn.

Nhóm II: Sơ đồ thương mại điện tử

Trong bối cảnh toàn cầu hóa, thương mại điện tử đang phát triển mạnh mẽ. Vì vậy, việc sử dụng sơ đồ dạng ngữ cảnh thương mại điện tử đóng vai trò quan trọng trong việc kết nối và quản lý hiệu quả các thành phần bên ngoài và nội bộ. Những thành phần này bao gồm nhân viên chăm sóc khách hàng, ban quản lý, và các hệ thống thanh toán.

Sơ đồ dạng ngữ cảnh giúp đảm bảo sự phối hợp nhịp nhàng giữa các bên, đồng thời xác định rõ ràng phạm vi kinh doanh và các dự án trong các cấp bậc khác nhau.

Nhóm III: Sơ đồ ngữ cảnh hệ thống bán hàng tự động

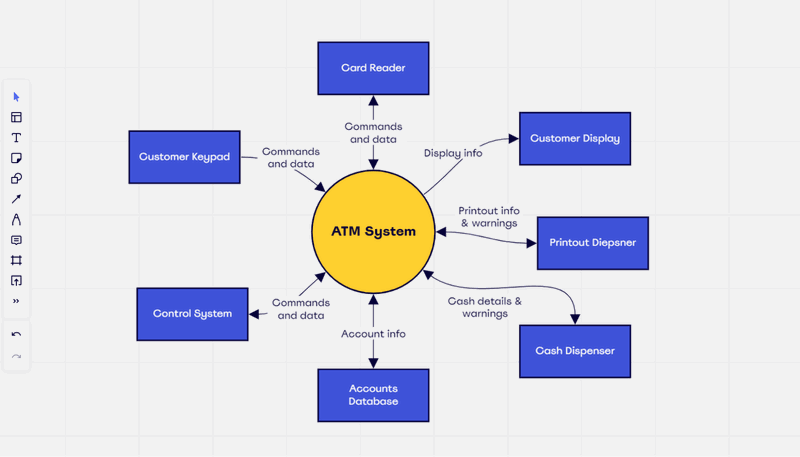

Loại sơ đồ thứ ba minh họa cách các thành phần bên trong máy ATM hoạt động. Sơ đồ này rất quan trọng trong việc mô tả phần cứng tương tác trực tiếp với khách hàng, đồng thời cho thấy luồng thông tin giữa các thành phần phần cứng và phần mềm.

Các luồng dữ liệu bao gồm lệnh thực hiện giao dịch, thông tin tài khoản, và dữ liệu hiển thị, giúp hiểu rõ hơn về cách hệ thống ATM hoạt động hiệu quả.

Một số lưu ý khi vẽ sơ đồ ngữ cảnh

Khi xây dựng sơ đồ, bạn nên lưu ý một số điểm sau để đảm bảo sơ đồ rõ ràng và dễ hiểu:

• Đơn giản hóa: Sơ đồ dạng ngữ cảnh nên đơn giản, không quá chi tiết. Mục tiêu là cung cấp cái nhìn tổng quan, không phải mọi chi tiết nhỏ.
• Sử dụng ký hiệu rõ ràng: Đảm bảo rằng các ký hiệu về hệ thống, tác nhân và luồng dữ liệu được sử dụng đồng nhất và dễ hiểu.
• Tập trung vào mối quan hệ: Tập trung vào các mối quan hệ chính giữa hệ thống và các tác nhân bên ngoài, tránh làm rối sơ đồ với quá nhiều thông tin không cần thiết.

Cách xây dựng sơ đồ ngữ cảnh

Việc tạo ra một sơ đồ cơ bản đòi hỏi sự chuẩn bị kỹ lưỡng và hiểu biết rõ ràng về hệ thống phần mềm đang phát triển. Dưới đây là các bước đơn giản để bạn có thể xây dựng một sơ đồ dưới dạng ngữ cảnh:

Xác định hệ thống phần mềm

Trước hết, bạn cần xác định rõ hệ thống phần mềm là gì. Đây là yếu tố trung tâm trong sơ đồ, vì vậy nó cần được mô tả một cách ngắn gọn và chính xác. Hệ thống dạng phần mềm này sẽ nằm ở trung tâm của sơ đồ và là điểm mấu chốt để kết nối với các tác nhân bên ngoài.

Xác định các tác nhân bên ngoài

Các tác nhân bên ngoài là những yếu tố tương tác với hệ thống của bạn. Điều này có thể là:

• Người dùng: Các nhóm người dùng có thể tương tác với hệ thống.
• Các hệ thống khác: Hệ thống dạng phần mềm khác liên kết và trao đổi dữ liệu với hệ thống của bạn.
• Thiết bị: Các thiết bị phần cứng hoặc phần mềm có liên quan đến quá trình hoạt động của hệ thống.

Xác định các luồng dữ liệu

Tiếp theo, bạn cần xác định các luồng dữ liệu giữa hệ thống và các tác nhân bên ngoài. Điều này giúp làm rõ cách hệ thống trao đổi thông tin với thế giới bên ngoài, chẳng hạn như:

• Dữ liệu gửi từ hệ thống đến người dùng.
• Dữ liệu nhận được từ các hệ thống hoặc thiết bị khác.

Vẽ sơ đồ ngữ cảnh

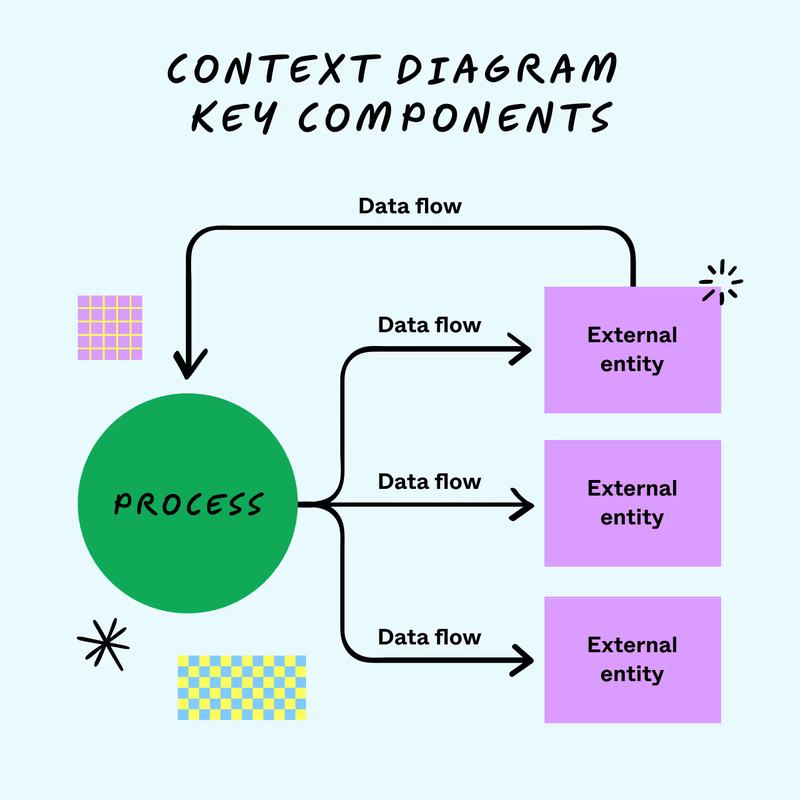

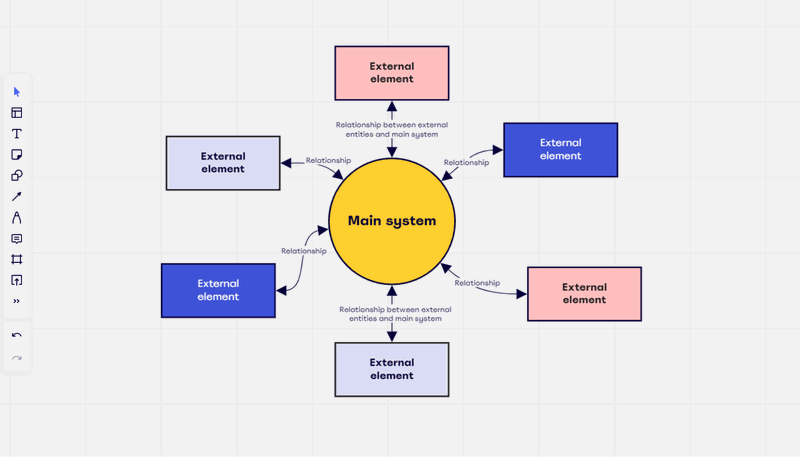

Sau khi đã có đủ thông tin, bạn có thể bắt đầu vẽ sơ đồ. Hệ thống được vẽ ở trung tâm dưới dạng một hình tròn hoặc hình chữ nhật. Các tác nhân bên ngoài sẽ được vẽ xung quanh hệ thống và kết nối với nó thông qua các đường biểu diễn luồng dữ liệu.

Ví dụ:

• Hệ thống dạng phần mềm: Một hệ thống quản lý bán hàng.
• Tác nhân bên ngoài: Khách hàng, nhân viên bán hàng, hệ thống thanh toán trực tuyến.
• Luồng dữ liệu: Hệ thống gửi thông tin sản phẩm cho khách hàng, nhận đơn hàng từ nhân viên bán hàng, kết nối với hệ thống thanh toán để xử lý giao dịch.

Lời kết

Sơ đồ ngữ cảnh đóng vai trò quan trọng trong phát triển phần mềm, giúp làm rõ mối liên kết giữa hệ thống và các yếu tố bên ngoài. Nhờ đó, các nhà phát triển có thể nắm bắt toàn diện hệ thống và giao tiếp hiệu quả hơn với các bên liên quan.

Qua bài viết này, hy vọng bạn đã hiểu rõ hơn về sơ đồ và cách xây dựng trong quá trình phát triển phần mềm.
