SPD là gì? Tìm hiểu thiết bị chống sét lan truyền và vai trò quan trọng trong hệ thống điện

Bạn đã bao giờ tự hỏi SPD là gì và vì sao các hệ thống điện hiện đại đều cần thiết bị này? SPD là thiết bị chống sét lan truyền, giúp bảo vệ thiết bị điện tử khỏi các xung điện áp đột ngột, từ máy tính, TV đến tủ lạnh. Hãy cùng FPT Shop tìm hiểu rõ về SPD để có thể dễ dàng lựa chọn giải pháp bảo vệ tối ưu cho gia đình và doanh nghiệp.

SPD là gì? Nguyên lý hoạt động cơ bản

SPD là viết tắt của Surge Protective Device, nghĩa là thiết bị bảo vệ chống sét lan truyền. Khi trong hệ thống điện xuất hiện dòng điện hoặc điện áp tăng đột ngột vượt mức an toàn (gọi là xung sét hoặc xung quá áp), SPD sẽ tự động kích hoạt để dẫn dòng xung này xuống đất, giúp bảo vệ các thiết bị điện tử phía sau.

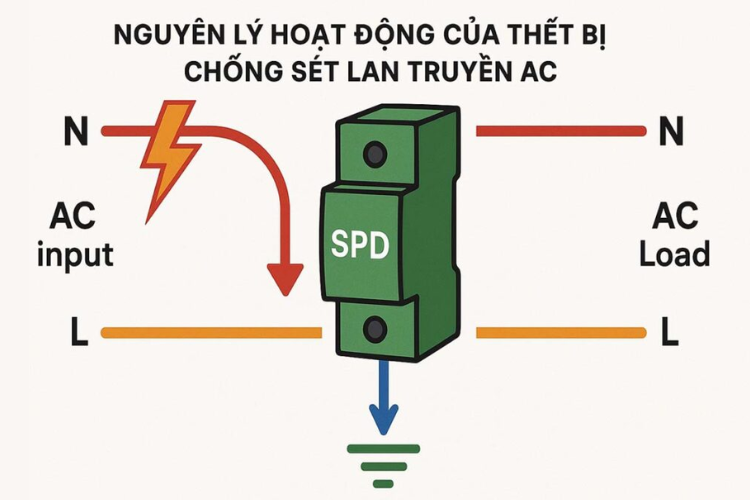

SPD hoạt động dựa trên nguyên tắc chuyển hướng dòng điện quá áp. Bình thường, thiết bị này gần như “vô hình” trong mạch điện vì không ảnh hưởng đến dòng điện định mức. Nhưng khi xuất hiện điện áp tăng đột ngột, SPD sẽ nhanh chóng chuyển mạch, cho phép dòng điện dư thừa đi qua đường nối đất, giúp duy trì điện áp ở mức an toàn cho thiết bị. Cấu tạo của SPD thường bao gồm:

• Varistor (MOV): Linh kiện bán dẫn có khả năng thay đổi điện trở khi điện áp tăng cao.
• Ống phóng sét (Gas Discharge Tube): Dẫn dòng điện quá áp xuống đất.
• Cầu chì hoặc mạch bảo vệ nhiệt: Ngắt mạch khi SPD bị hỏng hoặc quá tải.

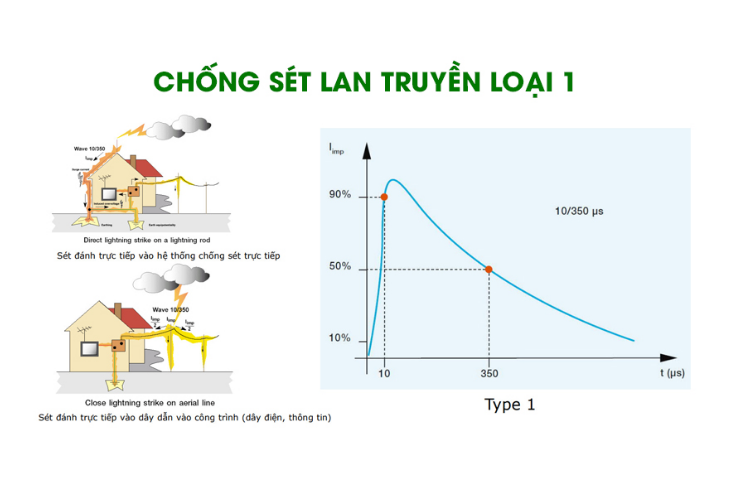

Phân loại SPD phổ biến hiện nay

SPD được chia thành nhiều loại tùy theo mức độ bảo vệ và vị trí lắp đặt trong hệ thống điện. Dưới đây là ba cấp độ phổ biến:

Lợi ích khi sử dụng SPD là gì?

Việc sử dụng SPD mang lại nhiều lợi ích quan trọng cho hệ thống điện và thiết bị điện tử, cụ thể:

• Bảo vệ thiết bị điện tử khỏi hư hỏng: SPD giúp ngăn chặn xung điện áp đột ngột, do sét lan truyền hoặc sự cố trong mạng điện, tránh làm hỏng các thiết bị nhạy cảm như máy tính, TV, tủ lạnh, router, camera…
• Giảm thiểu thiệt hại kinh tế: Nhờ bảo vệ thiết bị, bạn sẽ giảm chi phí sửa chữa, thay thế thiết bị bị hỏng do xung điện áp hoặc sét đánh, tiết kiệm chi phí bảo trì lâu dài.

• Tăng tuổi thọ hệ thống điện: SPD hạn chế hao mòn linh kiện điện tử do xung điện áp lặp lại, giúp hệ thống điện vận hành ổn định và bền bỉ hơn.
• Đảm bảo an toàn cho con người: Khi xung điện được SPD dẫn xuống đất, nguy cơ chập cháy hoặc điện giật giảm đáng kể, bảo vệ người dùng và tài sản.
• Đảm bảo hoạt động liên tục của thiết bị: Đặc biệt trong các hệ thống quan trọng như máy chủ, dây chuyền sản xuất, hoặc thiết bị IoT, SPD giúp tránh gián đoạn do xung điện gây ra.
• Dễ dàng lắp đặt và bảo trì: SPD thường được lắp song song với hệ thống điện, không ảnh hưởng đến dòng điện định mức, và chỉ cần kiểm tra định kỳ để đảm bảo hoạt động hiệu quả.

Hướng dẫn lắp đặt SPD an toàn và hiệu quả

Như vậy, bạn đã hiểu SPD là gì, để thiết bị này phát huy tối đa khả năng bảo vệ hệ thống điện và các thiết bị, bạn cần tuân thủ các bước lắp đặt sau:

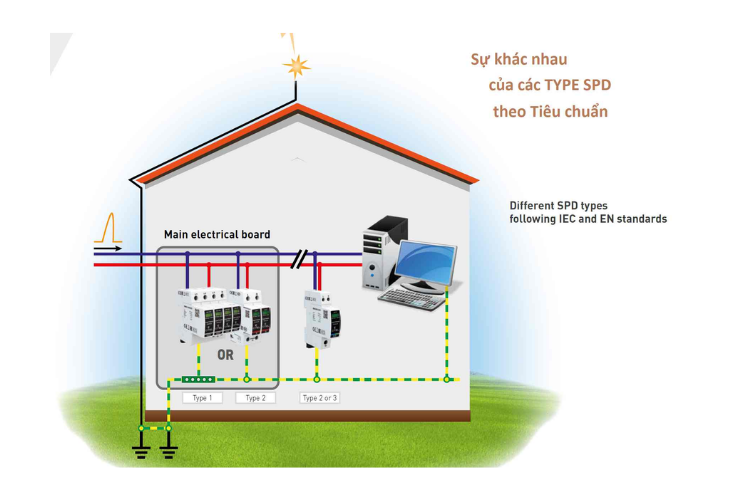

Bước 1: Xác định vị trí lắp đặt SPD

Nếu lắp ở đầu nguồn (tại tủ điện tổng), bạn nên chọn SPD Type 1 để chống sét lan truyền trực tiếp từ lưới điện. Nếu lắp tại tủ điện phụ, bạn sử dụng SPD Type 2 nhằm bảo vệ tầng trung gian. Đối với khu vực gần thiết bị điện tử nhạy cảm, bạn chọn SPD Type 3 để hạn chế xung điện áp nhỏ còn sót lại.

Bước 2: Kết nối SPD song song với hệ thống điện

SPD cần được đấu song song với thiết bị hoặc mạch điện cần bảo vệ, tuyệt đối không đấu nối tiếp. Cách lắp song song giúp SPD không ảnh hưởng đến dòng điện định mức, đồng thời chỉ hoạt động khi có xung điện dư thừa, dẫn năng lượng xuống đất an toàn.

Bước 3: Dây nối đất ngắn và chắc chắn

Hệ thống nối đất là yếu tố then chốt. Dây nối đất của SPD cần ngắn nhất có thể (≤ 0,5 m) để giúp xung điện thoát nhanh, giảm điện áp tạm thời tác động lên thiết bị. Dây nên thẳng, không cuộn vòng, có tiết diện đủ lớn theo hướng dẫn của nhà sản xuất để đảm bảo độ an toàn và ổn định.

Bước 4: Sử dụng cầu dao bảo vệ hoặc CB phụ trợ

Trước khi lắp SPD, bạn nên bố trí một cầu dao (MCB) hoặc CB riêng nhằm ngắt mạch khi SPD gặp sự cố hoặc quá tải. Việc này giúp bảo vệ cả SPD và hệ thống điện khỏi rủi ro chập mạch, tăng tuổi thọ thiết bị và an toàn cho người sử dụng.

Bước 5: Kiểm tra trạng thái và bảo trì định kỳ

Hầu hết các SPD hiện nay được trang bị đèn báo trạng thái hoặc cơ chế báo lỗi, giúp người dùng dễ dàng nhận biết tình trạng hoạt động. Bạn kiểm tra SPD định kỳ 6 - 12 tháng/lần, đặc biệt sau khi có giông sét hoặc sự cố điện. Nếu SPD báo lỗi hoặc đã chịu quá nhiều xung điện, bạn cần thay mới ngay để đảm bảo hiệu quả bảo vệ.

Bước 6: Tuân thủ hướng dẫn kỹ thuật của nhà sản xuất

Mỗi loại SPD có thông số điện áp làm việc, dòng xung chịu đựng và sơ đồ đấu nối khác nhau. Do đó, bạn nên đọc kỹ tài liệu kỹ thuật đi kèm và tuân thủ đầy đủ quy trình lắp đặt, tránh thay đổi thiết kế hoặc đấu nối sai cách, nhằm duy trì hiệu suất và độ bền của thiết bị. Lưu ý, trước khi bắt đầu lắp SPD, bạn bắt buộc phải ngắt nguồn điện và sử dụng dụng cụ cách điện, mang găng tay, giày bảo hộ để đảm bảo an toàn.

Cách chọn thiết bị SPD phù hợp

Để thiết bị chống sét lan truyền (SPD) hoạt động hiệu quả, việc chọn đúng loại phù hợp với hệ thống điện là điều quan trọng. Trước hết, bạn xác định vị trí lắp đặt để chọn loại SPD tương ứng như Type 1 lắp tại tủ điện tổng, Type 2 dùng cho tủ điện phân phối và Type 3 đặt gần thiết bị nhạy cảm như máy tính, TV, camera.

Tiếp theo, bạn cần chú ý điện áp làm việc (Uc). SPD nên có Uc cao hơn điện áp danh định của hệ thống 10 - 20% để tránh kích hoạt sớm hoặc hư hỏng. Ngoài ra, bạn kiểm tra dòng xung danh định (In) và dòng cực đại (Imax). Khu vực thường có giông sét nên chọn SPD có khả năng chịu dòng cao hơn. Đồng thời, ưu tiên các thương hiệu uy tín như Schneider, ABB, Phoenix Contact hoặc OBO Bettermann, đạt chuẩn IEC 61643 để đảm bảo chất lượng và độ bền.

Cuối cùng, SPD cần tương thích với hệ thống tiếp địa, dây nối đất phải ngắn, thẳng và đủ tiết diện để dòng sét thoát nhanh, giúp bảo vệ thiết bị điện an toàn và ổn định.

Tạm kết

Có thể thấy, SPD đóng vai trò thiết yếu trong việc bảo vệ hệ thống điện khỏi các xung sét và điện áp tăng đột ngột. Việc hiểu rõ SPD là gì, cách chọn loại phù hợp và lắp đặt đúng kỹ thuật sẽ giúp bạn chủ động bảo vệ thiết bị, kéo dài tuổi thọ và hạn chế thiệt hại do sự cố điện gây ra. Dù là hộ gia đình hay doanh nghiệp, đầu tư SPD luôn là lựa chọn thông minh và cần thiết cho một hệ thống điện an toàn.
