Hướng dẫn cách đấu 2 công tắc 2 bóng đèn cực kỳ đơn giản, ai cũng thực hiện được

Không phải ai cũng dễ dàng thực hiện đấu 2 công tắc 2 bóng đèn một cách chính xác và an toàn. Nếu bạn đang tìm kiếm một hướng dẫn dễ hiểu và chi tiết, bài viết này sẽ giúp bạn biết cách đấu 2 công tắc 2 bóng đèn mà không gặp khó khăn. Cùng khám phá quy trình đơn giản để có thể hoàn thành công việc một cách nhanh chóng và hiệu quả!

Sơ đồ mạch điện 2 công tắc 2 bóng đèn là gì?

Sơ đồ mạch điện 2 công tắc 2 bóng đèn là một sơ đồ cơ bản giúp điều khiển 2 bóng đèn thông qua 2 công tắc. Sơ đồ này sẽ hiển thị các chi tiết cấu thành mạch, vị trí của từng chi tiết và cách đấu nối các bộ phận sao cho chính xác.

Sơ đồ mạch điện 2 công tắc 2 bóng đèn có công dụng gì?

Sơ đồ mạch điện 2 công tắc 2 bóng đèn đóng vai trò rất quan trọng trong việc đấu nối cũng như sửa chữa và bảo trì hệ thống điện sau này:

• Chuẩn bị đầy đủ: Dựa vào sơ đồ, bạn sẽ biết được các chi tiết có trong mạch điện và số lượng cụ thể của từng thiết bị, từ đó bạn có thể chuẩn bị đầy đủ vật tư và thiết bị cần thiết cho quá trình đấu nối.
• Xác định vị trí thiết bị: Sơ đồ mạch điện cho thấy rõ vị trí các thiết bị sau khi đấu nối. Từ đó, bạn có thể sắp xếp chúng theo đúng quy chuẩn kỹ thuật, đảm bảo tính hiệu quả và an toàn cho mạch điện.
• Mối quan hệ giữa các chi tiết: Sơ đồ mạch điện giúp bạn hiểu rõ mối quan hệ giữa các chi tiết trong mạch cũng như cách đấu nối chúng sao cho hợp lý.
• Dễ dàng sửa chữa và bảo trì: Sơ đồ hỗ trợ quá trình đấu nối diễn ra thuận lợi và an toàn, đồng thời giúp việc bảo dưỡng, sửa chữa hệ thống điện sau này dễ dàng hơn. Khi có sự cố xảy ra, bạn có thể nhanh chóng xác định được vị trí và cách thức xử lý các vấn đề.

Mạch điện 2 công tắc 2 bóng đèn có đặc điểm gì?

Trước khi tìm hiểu cách đấu 2 công tắc 2 bóng đèn, hãy xem mạch điện này có đặc điểm gì nhé!

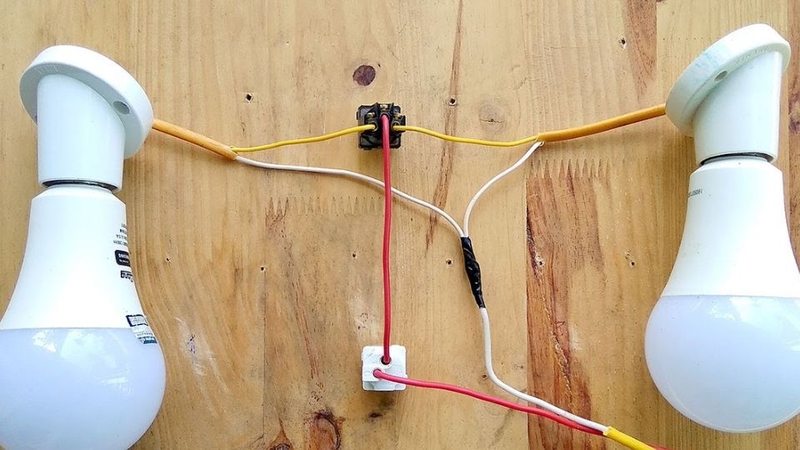

Mạch điện 2 công tắc 2 bóng đèn cho phép điều khiển từng bóng đèn riêng biệt thông qua các công tắc. Khi một công tắc được bật, dòng điện sẽ đi qua và bóng đèn tương ứng sẽ sáng. Nếu cả 2 công tắc đều được bật, cả 2 bóng đèn sẽ sáng. Tuy nhiên, nếu chỉ có 1 công tắc được bật, chỉ bóng đèn tương ứng với công tắc đó mới sáng.

Mạch điện này bao gồm các chi tiết sau:

• 2 công tắc dùng để điều khiển 2 bóng đèn riêng biệt.
• 2 bóng đèn được đấu nối song song với nguồn điện.
• Dây dẫn điện dùng để kết nối các chi tiết trong mạch điện với nhau.

Cách đấu 2 công tắc 2 bóng đèn

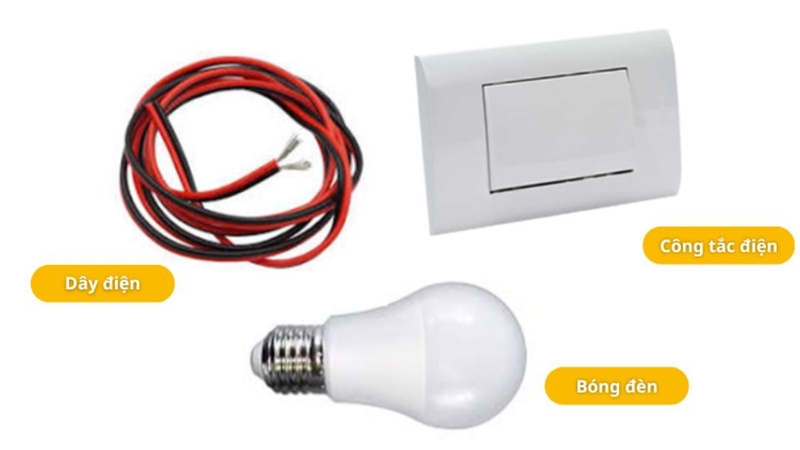

Chuẩn bị dụng cụ

Để thực hiện theo cách đấu 2 công tắc 2 bóng đèn trong bài viết, hãy chuẩn bị:

• 2 công tắc
• 2 bóng đèn
• Bảng nối điện
• Dây điện
• Tua vít
• Kìm cắt dây
• Băng keo cách điện

Cách thực hiện

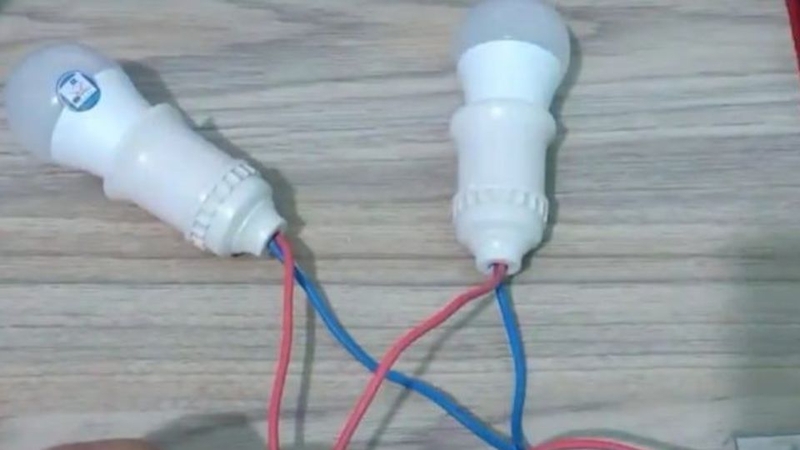

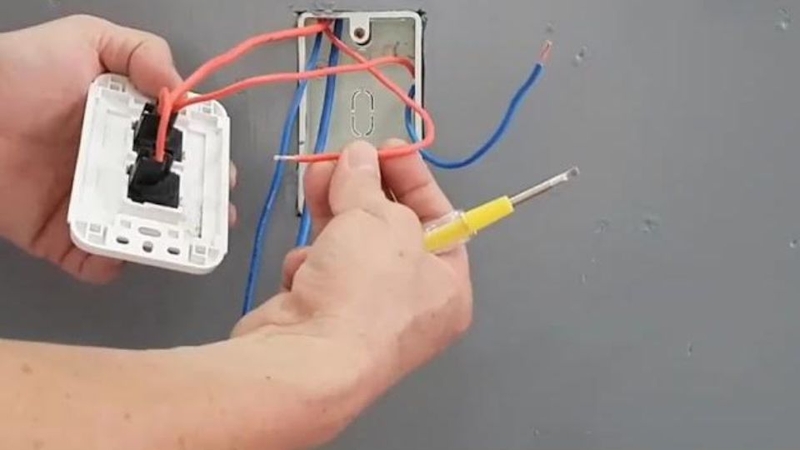

Bước 1 - Kết nối công tắc 1: Đầu tiên, bạn nối dây dẫn từ nguồn điện vào chân đầu vào của công tắc 1. Sau đó, tiếp tục nối dây từ chân đầu ra của công tắc 1 đến một đầu của bóng đèn 1.

Bước 2 - Kết nối bóng đèn 1: Nối đầu còn lại của bóng đèn 1 với dây trung tính của nguồn điện.
Bước 3 - Kết nối công tắc 2: Từ một đầu dây dẫn của nguồn điện, nối vào chân đầu vào của công tắc 2. Tiếp theo, từ chân đầu ra của công tắc 2, nối dây dẫn đến một đầu của bóng đèn 2.
Bước 4 - Kết nối bóng đèn 2: Nối đầu còn lại của bóng đèn 2 với dây trung tính của nguồn điện.
Bước 5 - Kiểm tra kết nối: Kiểm tra toàn bộ quá trình đấu nối để đảm bảo hệ thống điện được kết nối chính xác và an toàn.

Tạm kết

Việc đấu 2 công tắc và 2 bóng đèn không hề phức tạp nếu bạn tuân thủ đúng các bước và sơ đồ mạch điện đã hướng dẫn. Hãy luôn nhớ kiểm tra kỹ lưỡng các mối nối và dây dẫn sau khi hoàn tất để tránh những sự cố ngoài ý muốn. Chúc bạn thành công khi thực hiện theo cách đấu 2 công tắc 2 bóng đèn trên!
