Khám phá sơ đồ máy lọc nước và mẹo bố trí lõi lọc giúp máy hoạt động hiệu quả

Trong quá trình lắp lại hệ thống máy lọc nước, việc hiểu rõ sơ đồ lắp đặt lõi lọc nước là điều rất quan trọng, để đảm bảo máy hoạt động ổn định và hiệu quả. Sau đây, FPT Shop sẽ chia sẻ sơ đồ máy lọc nước chi tiết kèm theo cách lắp đặt lõi lọc để bạn tham khảo nhé.

Những lý do bạn nên dùng máy lọc nước

• Cung cấp nguồn nước tinh khiết, bảo vệ sức khỏe toàn diện: Máy lọc nước được xem là giải pháp hiệu quả giúp cung cấp nguồn nước sạch, tinh khiết cho gia đình bạn.
• Loại bỏ tạp chất, vi khuẩn, virus: Thiết bị có khả năng loại bỏ tới 99,99% vi khuẩn, virus, dầu mỡ, hay cặn vôi,... trong nguồn nước. Nhờ đó vừa an toàn cho sức khỏe, vừa giảm nguy cơ tiêu chảy, đau dạ dày.
• Bổ sung khoáng chất: Không chỉ có công dụng lọc sạch, máy lọc nước còn bổ sung các khoáng chất thiết yếu như sắt, kẽm, kali, natri, canxi,… giúp tăng cường sức đề kháng, hạn chế mắc các bệnh cảm cúm, cao huyết áp hay rối loạn tiêu hóa.
• Giảm tính axit, cân bằng pH cho nước máy: Nước máy thường có tính axit cao, không tốt cho cơ thể khi sử dụng lâu dài. Sử dụng máy lọc nước có thể loại bỏ tính axit, cân bằng pH và mang đến sự an tâm tuyệt đối khi uống nước của gia đình.

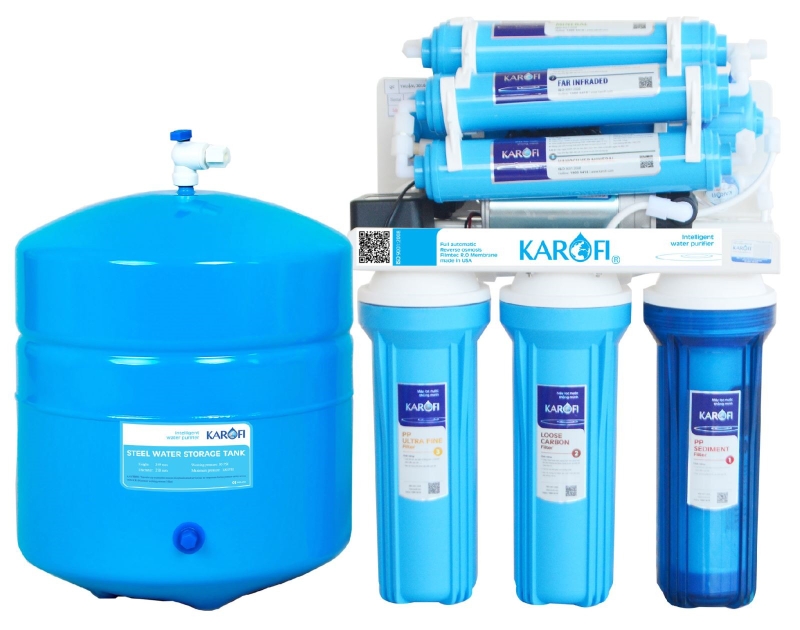

Cấu tạo máy lọc nước cơ bản

Máy lọc nước RO thường được trang bị từ 5 đến 10 lõi lọc với các sơ đồ đấu điện khác nhau. Nhìn chung, hầu hết các sản phẩm đều có cấu tạo các bộ phận chính như sau:

• Van cấp nước: Giúp truyền nước từ nguồn cấp bên ngoài vào máy lọc.
• Bơm máy lọc: Là bộ phận cốt lõi, giúp bơm nước và tạo áp lực để nước đi qua màng lọc và các lõi lọc.
• Bộ lọc thô: Bao gồm 3-4 lõi lọc, đảm nhận vai trò loại bỏ các tạp chất như rỉ sét, bụi bẩn, hóa chất, chất độc hại khác trong nước.
• Màng lọc RO: Là bộ phận trung tâm của máy lọc nước, giúp tiêu diệt vi khuẩn, hóa chất, kim loại nặng và tạp chất siêu nhỏ, mang đến nguồn nước đạt độ tinh khiết cao.
• Bộ lọc tinh: Gồm có 5 lõi lọc, đảm nhận chức năng bổ sung khoáng chất tốt cho sức khỏe, song song đó còn giúp cân bằng độ pH và tạo vị ngọt tự nhiên.
• Bình áp: Bộ phận chứa nước đã lọc, bên cạnh đó còn giúp tạo áp lực để nước chảy đều ra vòi khi sử dụng.
• Vòi máy lọc: Nơi người dùng lấy nước sạch để uống.
• Các linh kiện phụ trợ: Bao gồm adapter đổi nguồn, công tắc, van áp thấp, áp cao, hoặc van điện từ.

Sơ đồ máy lọc nước từ 5 - 10 lõi

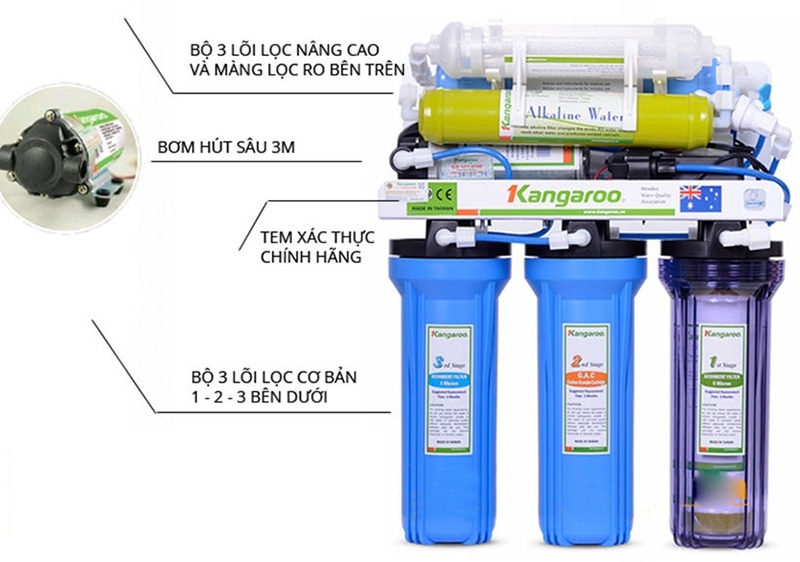

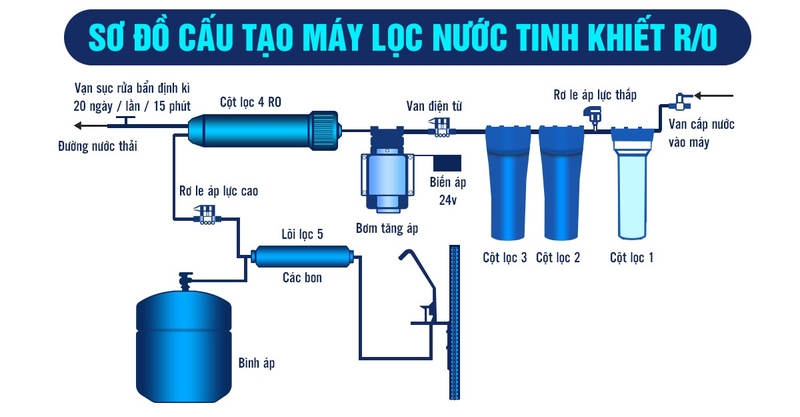

Sơ đồ máy lọc nước 5 lõi

Máy lọc nước 5 lõi là thiết bị lọc nước hiện đại, sở hữu cấu trúc đơn giản. Máy sẽ được chia thành 4 phần chính:

• Phần lọc thô: Nguồn nước đầu vào đi từ nguồn được dẫn trực tiếp qua dây dẫn đến ba lõi lọc thô số 1, 2, và 3. Các lõi này được sắp xếp theo thứ tự, có chức năng loại bỏ cặn bẩn và tạp chất kích thước lớn.
• Phần lọc RO: Bao gồm máy bơm tăng áp và màng lọc RO. Trong đó màng RO có hai đầu, một đầu xử lý nước tinh khiết (kết nối với van điện từ), còn đầu kia dẫn nước thải ra ngoài (kết nối với van Flow).
• Phần lọc chức năng: Bao gồm bình áp chứa nước và các lõi lọc chức năng. Nước sau khi qua bình áp sẽ được dẫn lên lõi số 5 để cân bằng độ pH, làm mềm nước, đảm bảo độ tinh khiết tối ưu.
• Hệ thống dây dẫn: Đây là mạng lưới giúp máy vận hành thuận lợi, đảm bảo việc vận chuyển nước tinh khiết và nước thải qua các bộ phận.

Quy trình lọc nước diễn ra như sau:

• Nước nguồn chảy qua van kiểm soát, đi vào lõi lọc số 1 để loại bỏ cặn bẩn thô. Sau đó nước sẽ được dẫn qua van áp thấp và khóa điều chỉnh, rồi tiếp tục chạy qua lõi 2, 3 và màng RO.
• Tại màng RO, nước được phân tách thành hai dòng gồm nước tinh khiết và nước thải. Trong đó nước tinh khiết sẽ được lưu trữ trong bình áp, còn nước thải được xả ra ngoài. Trước khi sử dụng, nước tinh khiết đi qua lõi số 5 để được làm mềm, cân bằng độ pH và đảm bảo tình trạng tái nhiễm khuẩn.

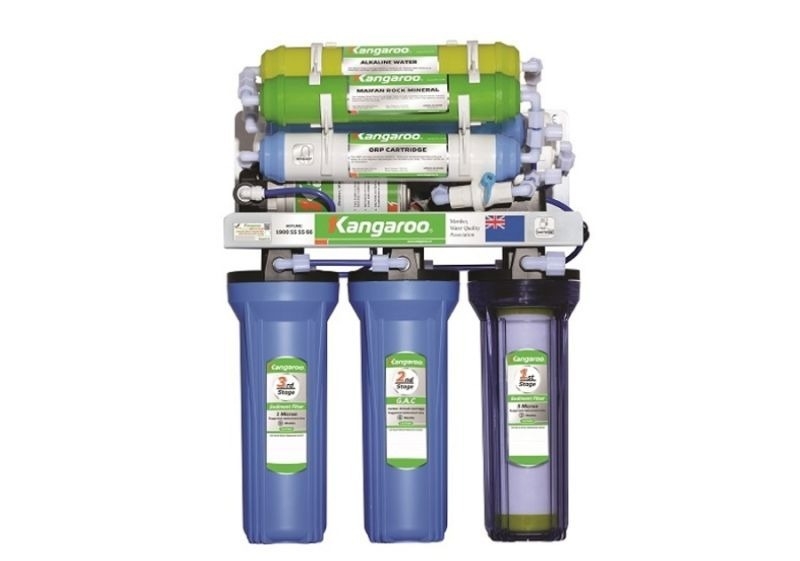

Sơ đồ máy lọc nước 6 lõi

Sơ đồ lắp đặt lõi lọc của máy lọc nước 6 lõi có thiết kế tương tự như máy lọc nước 5 lõi. Chỉ khác ở chỗ, máy lọc nước 6 lõi được trang bị thêm lõi lọc số 6 là lõi khoáng đá. Lõi này sẽ bố trí ngay sau lõi số 5 và nối trực tiếp với vòi lấy nước.

Khi nước đi qua lõi khoáng đá sẽ được bổ sung thêm các khoáng chất thiết yếu và chất điện giải quan trọng, giúp tăng cường sức đề kháng cho người sử dụng.

Sơ đồ máy lọc nước 7 lõi

Sơ đồ lắp đặt lõi lọc nước máy 7 lõi cũng có thiết kế tương tự như máy lọc 5 lõi, bao gồm các bộ phận là lõi lọc thô, màng lọc RO, 3 lõi lọc chức năng và hệ thống dây dẫn nước. Điểm khác biệt nằm ở việc xuất hiện thêm 3 lõi lọc chức năng số 5, 6, và 7, sắp xếp theo thứ tự sau bình áp và nối trực tiếp với vòi nước tinh khiết.

Nổi bật trong số đó là lõi lọc số 7 còn gọi là lõi hồng ngoại, đóng vai trò giúp hoạt hóa nước, tăng khả năng hấp thụ vào máu và có lợi cho sức khỏe.

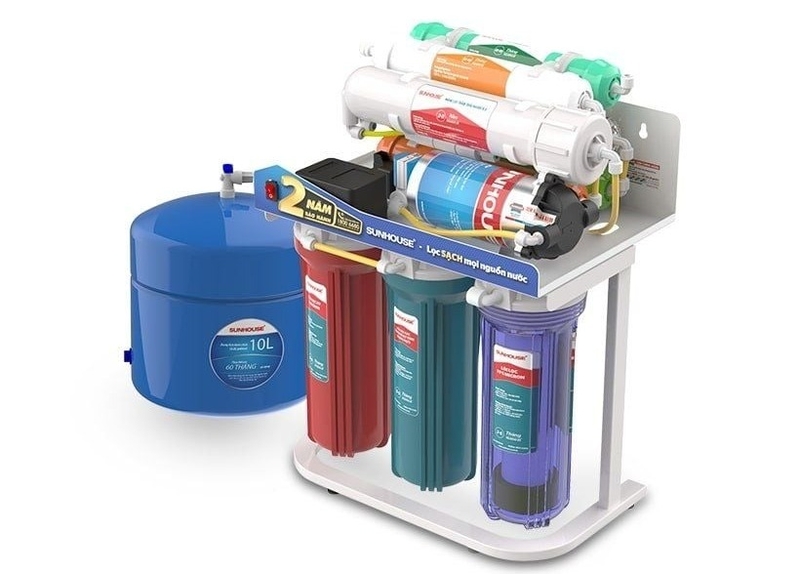

Sơ đồ máy lọc nước 8 lõi

Tương tự như máy lọc nước 7 lõi, cách thiết kế các lõi lọc ở máy lọc nước 8 lõi cũng như thế và có thêm lõi lọc số 8 – lõi Alkaline Hydrogen. Lõi này sẽ nằm ở vị trí cuối cùng trong hệ thống lọc giúp bổ sung hàm lượng Hydrogen vào nước tinh khiết.

Nếu như bạn chưa biết thì Hydrogen không chỉ giúp ổn định độ pH, mà còn có vai trò đưa chỉ số oxy hóa khử (ORP) về mức âm sâu hơn, hỗ trợ cơ thể hấp thụ khoáng chất hiệu quả và nâng cao hệ miễn dịch.

Sơ đồ máy lọc nước 9 lõi

Máy lọc nước 9 lõi có sự khác biệt so với dòng 5 lõi nhờ sự có mặt của 4 lõi lọc chức năng. Bộ lọc thô và màng lọc RO vẫn giữ nguyên vị trí, các lõi chức năng được sắp xếp theo thứ tự để đảm bảo nguồn nước đạt chuẩn tinh khiết. Trong số 4 lõi lọc chức năng thì lõi lọc số 9 – lõi Nano bạc, có khả năng diệt khuẩn, virus và ngăn ngừa tái nhiễm khuẩn cực hiệu quả.

Sơ đồ máy lọc nước 10 lõi

Máy lọc nước 10 lõi có sơ đồ lắp đặt phức tạp hơn, tuy nhiên có thể tạo ra nguồn nước chất lượng cao với hàm lượng khoáng đa dạng. Lõi số 10 nằm sau lõi Nano bạc, đóng vai trò bổ sung các chất hydro hoạt tính, giúp chống oxy hóa, hỗ trợ tiêu hóa và giảm mệt mỏi.

Mẹo bố trí lõi lọc nước giúp máy hoạt động hiệu quả

Khi thay lõi lọc nước tại nhà, bạn cần tuân thủ sơ đồ hướng dẫn của nhà sản xuất và một số lưu ý quan trọng dưới đây để máy vận hành hiệu quả:

• Chọn lõi lọc chính hãng: Ưu tiên mua các lõi lọc từ nhà sản xuất chính hãng để đảm bảo tương thích với thiết bị, đồng thời duy trì hiệu suất lọc tốt nhất.
• Vệ sinh các bộ phận: Trước khi lắp lõi mới, bạn hãy làm sạch cốc lọc, gioăng cao su, các ren và mối nối để loại bỏ bụi bẩn.
• Đảm bảo lắp đúng thứ tự: Mỗi lõi lọc có vai trò riêng và cần được lắp theo thứ tự quy định trong sơ đồ của máy. Nếu lắp sai có thể giảm hiệu quả lọc hoặc nghiêm trọng hơn là làm hỏng máy.
• Kiểm tra kỹ lưỡng: Sau khi lắp lõi lọc, cần kiểm tra các gioăng cao su và mối nối để đảm bảo không bị lỏng, rò rỉ nước hay tạo điều kiện để bụi bẩn xâm nhập.

Tạm kết

Máy lọc nước là thiết bị quan trọng, cung cấp nguồn nước uống sạch và an toàn cho mọi gia đình. Việc nắm vững sơ đồ máy lọc nước không chỉ giúp bạn dễ dàng lắp đặt, mà còn đảm bảo quá trình sửa chữa diễn ra thuận lợi.
